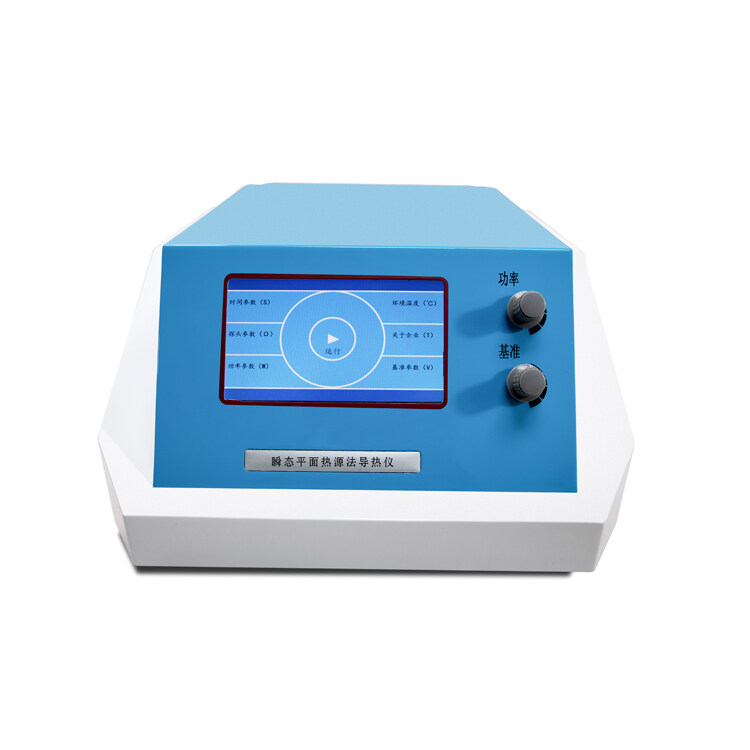

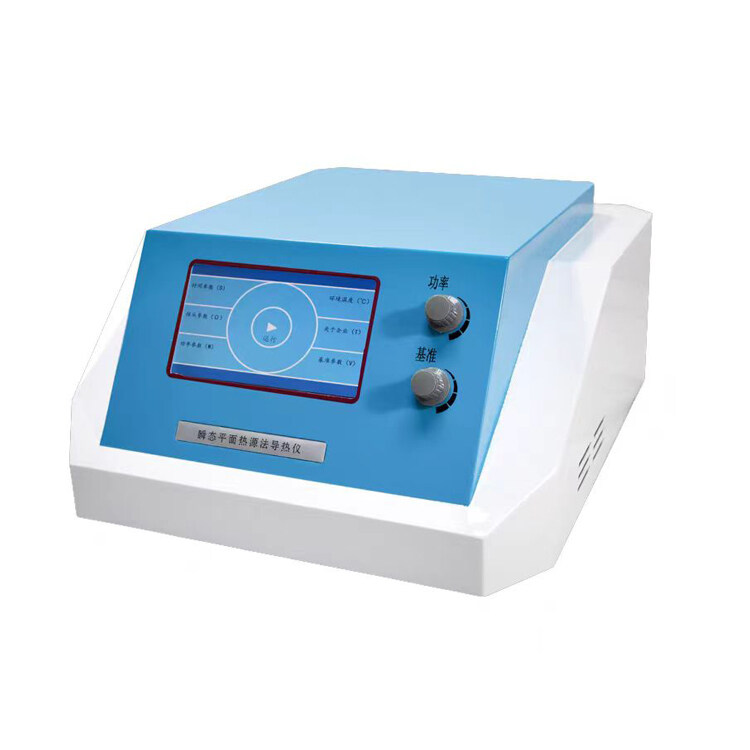

ZL-3044C Isıl İletkenlik Test Cihazı (Geçici düzlem ısı kaynağı yöntemi)

Giriiş:

ZL-3044C, farklı malzeme türlerinin termal iletkenliğini test etmek için kullanılabilen, geçici düzlem ısı kaynağı teknolojisi (TPS) kullanılarak geliştirilen bir termal iletkenlik test cihazıdır. Geçici düzlem ısı kaynağı yöntemi, ısı iletim performansını incelemek için en son yöntemlerden biridir ve bu da ölçüm teknolojisini yeni bir seviyeye taşır. Malzemeler incelenirken termal iletkenlik hızlı ve doğru bir şekilde ölçülebilir, bu da kurumsal kalite kontrolü, malzeme üretimi ve laboratuvar araştırması için büyük kolaylık sağlar. Cihazın kullanımı ve anlaşılması kolaydır. Numuneye zarar vermez.

Bçalışma prensibi:

Geçici düzlem ısı kaynağı (TPS), İsveç'teki Chalmer Teknoloji Üniversitesi'nden Profesör Silas Gustafsson tarafından sıcak tel yöntemi temelinde geliştirilen, termal iletkenliği ölçmek için yeni bir yöntemdir. Malzemelerin termofiziksel özelliklerini ölçme ilkesi, sonsuz ortamda kademeli ısıtma diski ısı kaynağı tarafından üretilen geçici sıcaklık tepkisine dayanmaktadır. Termal dirençli malzemeden yapılmış düzlemsel bir prob, aynı anda ısı kaynağı ve sıcaklık sensörü olarak kullanılır. Termal direnç katsayısı sıcaklığı ve direnç arasındaki ilişki doğrusaldır, yani ısı kaybı, numunenin termal iletkenliğini yansıtan direnç değişimini anlayarak bilinebilir. Bu yöntemdeki prob, iletken alaşımın aşındırılmasıyla oluşturulan sürekli bir çift sarmal yapı levhasıdır. Dış katman, probun belirli bir mekanik mukavemete sahip olmasını ve prob ile numune arasındaki elektriksel yalıtımı korumasını sağlayan çok ince kalınlıkta çift katmanlı bir yalıtım koruma tabakasıdır. Test sırasında, prob test için numunenin ortasına yerleştirilir. Akım probdan geçtiğinde, belirli bir sıcaklık artışı üretilir ve üretilen ısı aynı anda probun her iki tarafındaki numunelere yayılır. Termal difüzyon hızı, malzemenin termal iletkenliğine bağlıdır. Sıcaklık ve probun tepki süresi kaydedilerek termal iletkenlik doğrudan matematiksel modelden elde edilebilir.

Test nesnesi:

Metaller, seramikler, alaşımlar, cevherler, polimerler, kompozit malzemeler, kağıt, kumaşlar, köpük plastikler (yüzey yalıtım malzemeleri, levhalar), mineral yün, çimento duvar, cam takviyeli kompozit levha CRC, çimento polistiren levha, sandviç beton, FRP panel kompozit levha, kağıt petek, panel, koloid, sıvı, toz, granül ve macun katı vb. yaygın olarak test edilmektedir.

Enstrüman özellikleri:

1. Referans standardı:ISO 22007-2 2008
2. Test aralığı geniştir ve test performansı stabildir. Benzer yerli enstrümanlar arasında lider seviyededir;
3. Doğrudan ölçüm, test süresi 5-160 saniye ayarlanabilir, termal iletkenliği hızlı ve doğru bir şekilde ölçebilir, çok zaman kazandırır;
4. Statik yöntemde olduğu gibi temas ısıl direncinden etkilenmez;
5. Özel bir numune hazırlanmasına gerek yoktur ve numunenin şekline gerek yoktur;
6. Numunelerin tahribatsız muayenesi, numunelerin tekrar kullanılabileceği anlamına gelir;
7. Prob, çift sarmal yapı ile tasarlanmıştır. Özel matematiksel model ile birleştirilen çekirdek algoritma, prob üzerinde toplanan verileri analiz etmek ve hesaplamak için kullanılır;
8. Numune tablasının yapısı ustaca ve kullanımı kolaydır. Farklı kalınlıktaki numuneleri yerleştirmek için uygundur ve aynı zamanda basit ve güzeldir;
9. İthal edilen veri toplama çipi, probun veri toplamasında kullanılır. Çipin yüksek çözünürlüğü, test sonuçlarını daha doğru ve güvenilir hale getirebilir;
10. Ana bilgisayarın kontrol sisteminde ARM mikroişlemcisi kullanılmış olup, hesaplama hızı geleneksel mikroişlemciden daha hızlıdır, bu da sistemin analiz ve işleme yeteneğini artırır ve hesaplama sonuçları daha doğrudur;
11. Cihaz, blok katı, macun katı, granül katı, kolloid, sıvı, toz, kaplama, film, ısı yalıtım malzemesi vb.'nin termal fiziksel parametrelerini ölçmek için kullanılabilir;
12. Akıllı insan-makine arayüzü, renkli LCD ekran, dokunmatik ekran kontrolü, kullanımı kolay;
13. Güçlü veri işleme yeteneği. Yüksek otomasyonlu bilgisayar veri iletişimi ve rapor işleme sistemi.

Ana Teknik Parametreler:

Not: Prob No. 1 daha ince düşük iletkenliğe sahip malzemeleri ölçer, Prob No. 2 geleneksel genel amaçlı bir prob ve Prob No. 3 daha yüksek termal iletkenliğe sahip daha yüksek iletkenliğe sahip malzemeleri ölçer. Ölçülecek numunenin yüzeyi pürüzsüz ve yapışkansa, numuneler istiflenebilir.

Diğer yöntemlerle karşılaştırıldığında daha hızlı, daha basit ve daha kapsamlıdır:
