ZL-2823A Temas Açısı Analizörü

Genel bakış:

Temas açısı, gaz, sıvı ve katı fazların kesişim noktasındaki gaz-sıvı arayüzünün teğet çizgisi ile sıvı tarafındaki teğet çizgisi ve katı-sıvı birleşim çizgisi arasındaki θ açısıdır.

ZL-2823A temel temas açısı ölçer, görüntü profili yoluyla numunenin yüzey temas açısını, ıslanabilirliğini, yüzey enerjisini ve diğer özelliklerini ölçmek için optik görüntüleme prensibini kullanır; bu da son derece uygun maliyetli ve kapsamlıdır ve geleneksel numune yüzey ıslanabilirliği ölçümünü karşılayabilir.



Başvuru:

Temas açısı ölçümü, çok çeşitli endüstrilerde kullanılmakta olup cep telefonu üretimi, cam üretimi, yüzey işleme, malzeme araştırmaları, kimya ve kimya mühendisliği, yarı iletken üretimi, kaplamalar ve mürekkepler, elektronik devreler, tekstil ve elyaflar ile tıbbi ve biyolojik uygulamalar gibi alanlarda yüzey özelliklerinin değerlendirilmesinde önemli bir araç haline gelmiştir.



1. Sıvıların katı yüzeyler üzerinde yayılma, nüfuz etme, emilim ve diğer ıslatma davranışları, oturma-düşürme yöntemi ile statik temas açısı ölçümü;
2. katı yüzeylerdeki malzemelerin ileri açı, geri açı, temas açısı histeresisi, yuvarlanma açısı, dinamik temas açısı ölçümleri;
3. emici malzemelerin sürekli gerçek zamanlı incelenmesi ve proses kaydı, zamana bağlı temas açısı değişim eğrisi analizi;
4. çeşitli özel malzemelerin, örneğin tozlar, kavisli yüzeyler, süperhidrofobik/süperhidrofilik numunelerin temas açısı ölçümleri;
5. Sıvılara daldırılmış malzemelerin damlatma yöntemi ile temas açısı testi;
6. Çeşitli sıvılar için yüzey arayüz gerilimini ve onun polar ve dağıtıcı bileşenlerini ölçmek için askıda damla yöntemi;
7. Katıların yüzey serbest enerjisinin (Surface free energy) hesaplanması ve polar ve dispersif bileşenlerinin analizi;

Sıvıların katı yüzeylere yapışmasının analizi ve katı yüzeylerin homojenliği ve temizliğinin değerlendirilmesi.



İlke:

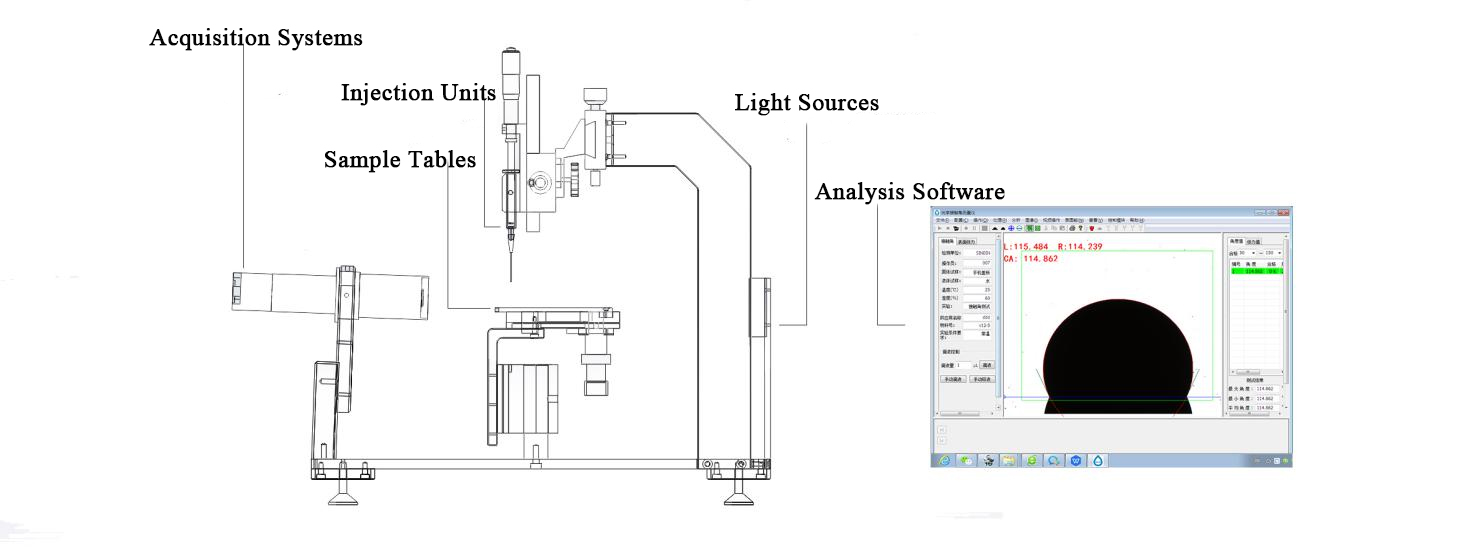

Yukarıda görüldüğü gibi temas açısı ölçüm cihazı temel olarak beş ana parçadan oluşmaktadır: ışık kaynağı, enjeksiyon ünitesi, numune masaları, edinim sistemleri ve analiz yazılımı, Ekipman optik görüntüleme prensibini benimser.



Işık kaynağı homojen aydınlatma, görüntü temizliği ve uzun ömür için yoğun LED soğuk ışıkla tasarlanmıştır;

The enjeksiyon ünitesi istikrarlı düşüşler ve yüksek hassasiyet ile mikro manuel düğme beslemeyi benimser;

TO örnek tablolar Üç boyutlu manuel ince ayar platformu, esnek çalışma, doğru konumlandırma benimser, örnek aşaması gerçek örnek boyutuna göre özelleştirilebilir

Edinim sistemi istikrarlı çekim, net ve gerçekçi görüntüler ile siyah beyaz ithal CCD kamera benimser ve lens, görüntülemede bozulma ve deformasyon olmadan 0,7 ila 4,5 kat büyütme arasında ayarlanabilir Alman endüstriyel sınıf ithal yapılandırmasını benimser;

The analiz yazılımı güçlüdür, tek tuşla otomatik uyum sağlama yeteneğine sahiptir, en gelişmiş uluslararası uyum yöntemleri ile çeşitli damlacık morfolojilerinin doğru uyumunu sağlar;



Özellikler:

Ekipman Özellikleri
Ekipman Ana Bilgisayar
Boyutlar	420mm(U)*150mm(G)*400mm(Y)
Ana bilgisayar ağırlığı	3.2kg
Güç Kaynağı
Gerilim	100～240VAC
Güç	20W
Sıklık	50/60Hz
Uzay
Platform Boyutu	130mm×150mm
Maksimum Numune	180mm×∞×30mm
Örnek Tablo Ayarlaması	Üç boyutlu manuel ayarlama (otomatiğe yükseltilebilir)
	Ön ve arka ayar Manuel, 60 mm hareket, 0,1 mm hassasiyet Sol/sağ ayar manuel, 35 mm hareket, 0,1 mm hassasiyet Yukarı ve aşağı ayar manuel, 80 mm hareket, 0,1 mm hassasiyet
Kamera Sistemleri
Maksimum Görüntü	3000（Y）× 2000（D）
Maksimum Kare Hızı	70fps
Sensör	SONY 1/1.8″
Spektrum	Siyah beyaz/renkli
Yatırım getirisi	Gelenek
Satır Genişliğini Göster	Gelenek
Maruziyet süresi	Gelenek
Güç Kaynağı	5 VDC USB arayüzü
Bulaşma	USB3 Vizyonu
Mikroskop Başlığı
Odak Uzaklığı	100mm
Büyütme	8x
Çözünürlük Ölçeği	6～12um
Işık kaynağı
Tip	Tek dalga boylu endüstriyel LED (soğuk ışık)
Dalga boyu	460nm
Işık Alanı	40mm×20mm
Ömür boyu	50000 Saat
Enjeksiyon Sistemi
Damlama Yöntemi	Doğrudan beslemeli hassas mikroenjektör
Kontrol Yöntemi	Manuel kontrol
Damlama Doğruluğu	0,1μl
Şırınga	Yüksek hassasiyetli gaz geçirmez şırınga
Hacim	1000μl
İğne	0,51 mm tüm paslanmaz çelik süperhidrofobik iğne (standart)
Yazılım
Temas Açısı Aralığı	0～180°
Çözünürlük	0,01°
Temas Açısı ölçüm yöntemi	Tam otomatik, yarı otomatik, manuel
Analiz Yöntemi	Durdurma-bırakma yöntemi (2/3 durumu), kabarcık yakalama yöntemi, koltuk-bırakma yöntemi
Analiz Yöntemi	Statik analiz, sıvı artış ve azalışının dinamik analizi, ıslanmanın dinamik analizi, gerçek zamanlı analiz, ikili analiz, ileri ve geri açı analizi
Test Yöntemi	Daire yöntemi, elips/eğik elips yöntemi, diferansiyel daire/diferansiyel elips yöntemi, Young-lapalace, genişlik ve yükseklik yöntemi, teğet yöntemi, aralık yöntemi
Yüzey Serbest Enerji
Test Yöntemi	Zisman, OWRK, WU, WU 2, Fowkes, Antonow, Berthelot, EOS, yapışma işi, ıslatma işi, yayılma faktörü
Veri İşleme
Çıkış yöntemi	EXCEL, Word'ün otomatik oluşturulması, dışa aktarılması/yazdırılması, spektrogram ve diğer rapor biçimleri



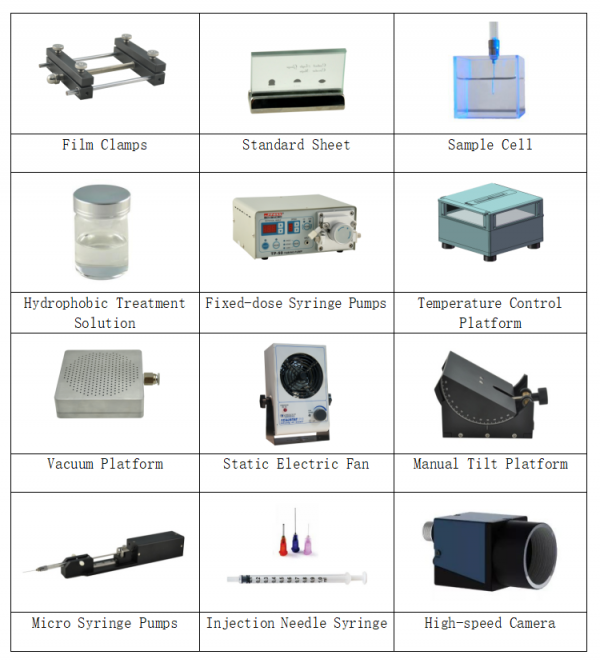

Anlaşma Standardı:

1.GB/T 24368-2009 (Cam yüzeyinde hidrofobik kirleticilerin tespiti);

2.SY/T5153-2007 (Rezervuar kayaçlarının ıslanabilirliğinin belirlenmesi yöntemi);

3.ASTM D 724-99 (2003) (Kağıdın yüzey ıslanabilirliği için test yöntemi)

4.ASTM D5946-2004 (Plastik film ile su arasındaki temas açısının ölçülmesi)

5.ISO 15989 (Plastik filmlerin ve ince korona işlenmiş filmlerin su temas açısının ölçülmesi);
