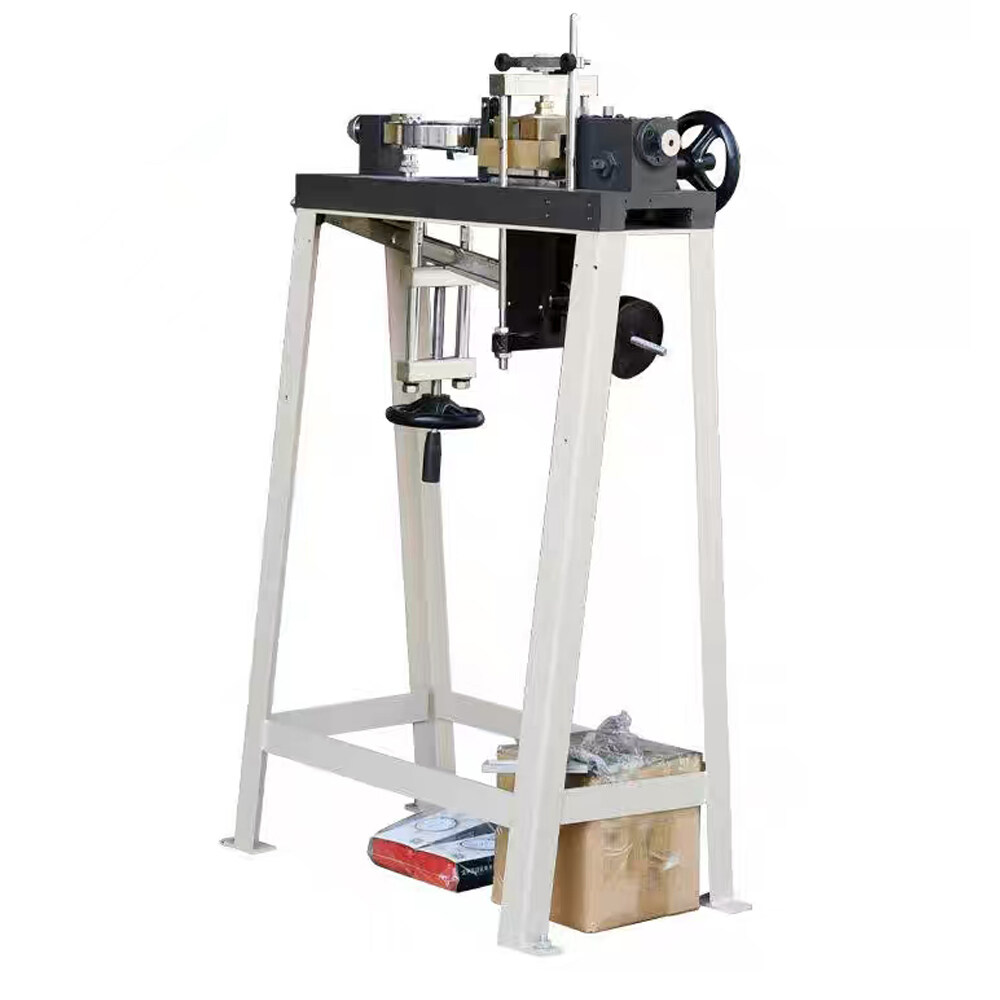

ZL-2416 Toprak Gerilim Tipi Doğrudan Kesme Aleti

Amaç:

Bu cihaz, öncelikle toprağın kayma dayanımını belirlemek için kullanılır. Tipik olarak dört toprak numunesi test edilir. Her numune farklı dikey basınçlara (400 kPa, 300 kPa, 200 kPa, 100 kPa ve 50 kPa arasından seçilebilir) tabi tutulur ve kayma kırılmasını tetiklemek için yatay bir kuvvet uygulanır. Kırılma anındaki kayma gerilimi ölçülür ve toprağın kayma dayanımı parametreleri (iç sürtünme ve kohezyon açısı) Coulomb yasasına göre belirlenir.

(JTG E40-2007'nin T0140-1993/T0141-1993/T0142-1993/T0143-1993/T0176-2007 standartlarına uygundur).

Taşınabilir cihazın net ağırlığı (ağırlıklar dahil): 40 kg, boyutları (430*270*700) mm

Manuel aletin net ağırlığı (ağırlıklar dahil): 55 kg, boyutları (630*350*1050) mm

Teknik Özellikler:

1. Örnek alanı: 30 cm², yükseklik: 20 mm.
2. Kaldıraç oranı: 1:20
3. Maksimum yatay yük: 1,2 kN
4. Dikey kademeli yükleme: 50, 100, 200, 300, 400 kPa (ilk yük asma tepsisidir). Aşağıdaki tabloya bakın:

Özellikler:

1. İtme çubuğu, el çarkının her dönüşünde 0,2 mm ilerleyerek kesme kutusunun kesme işlemini yapmasını sağlar.
2. Kesme kutusu numunesi 30 cm² alana ve 20 mm yüksekliğe sahiptir.
3. Kaldıraç oranı 1:20'dir. Ek ağırlıklar arasında üç adet 1,53 kg'lık ağırlık ve iki adet 0,765 kg'lık ağırlık bulunur (0,765 kg'lık ağırlıklardan biri askı tablasına yerleştirilir). Kaldıraç pivotu bir rulmanla donatılmıştır. Yatay kesme kuvveti uygulaması sırasında yük halkası deforme olur ve yükleme çerçevesinin kaymasına neden olur. Rulman, çerçevenin eğilmesini ve dikey basınç yönündeki değişiklikleri önlemek için bu hareketi takip eder.
4. Cihazda maksimum kapasitesi 1,2 kN olan dairesel bir yük halkası kullanılmaktadır. Kılavuzluk ve konumlandırma için yuvarlanan yataklar kullanılmaktadır.

Paket listesi:

1. 1,53 kg Ağırlık × 3 adet
2. 0,765 kg Ağırlık × 1 adet
3. Askılı Tepsi (0,765 kg) × 1 adet
4. Kesme Halkası (φ61,8 mm) × 1 adet
5. Çelik Bilye × 15 adet
6. Kullanım Kılavuzu × 1 kopya
7. Yük Halkası Kalibrasyon Tablosu × 1 kopya
8. Konteyner Kalıbı (30 cm²) × 1 set
9. Yük Halkası × 1 set
10. Ölçüm Kelepçesi Kolonu × 1 adet
11. Ölçüm Kelepçesi Kolonu × 1 adet
12. φ61,8 mm Gözenekli Taş × 2 adet
13. Dik Açı Cetveli × 1 adet
