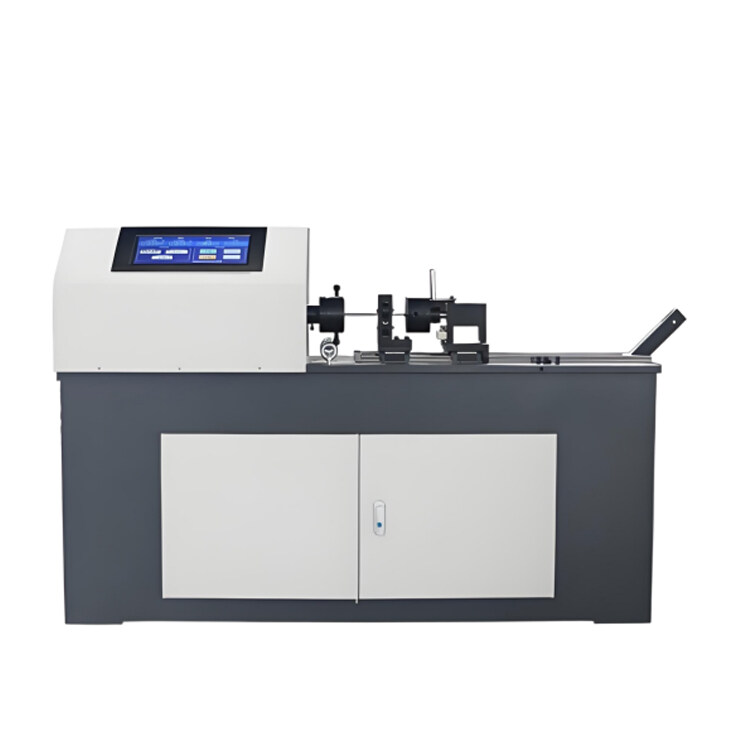

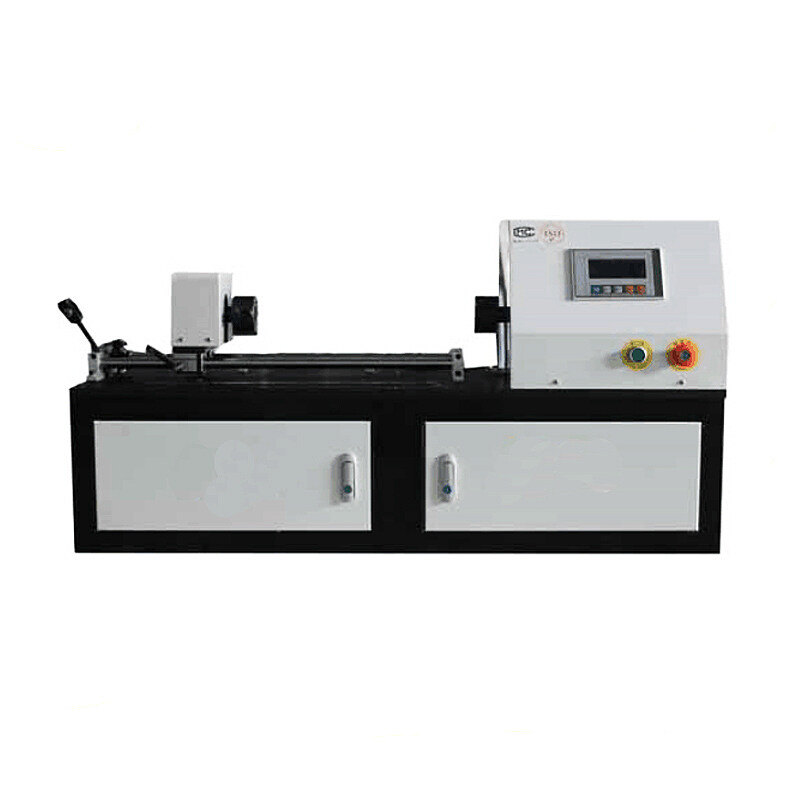

ZL-2112 Metal Tel Burulma Test Makinesi

Uygulama Kapsamı:

Tel Burulma ve Sarma Test Makinesi, tellerde burulma ve sarma testleri için tasarlanmış yeni bir test ekipmanı türüdür. Makine yatay bir yapıya sahiptir ve yükleme, iletim, sarma, kuvvet uygulama ve izleme sistemlerinden oluşur. Nominal çapları Φ0,1 ila Φ10 mm arasında değişen tellerin burulma ve sarma performansını test etmek için uygundur. Dönme hızı dakikada 15, 20, 30 ve 60 devir (rpm) olarak ayarlanabilir. Makine öncelikle tellerin tek yönlü, çift yönlü burulma veya sarma sırasında plastik deformasyona dayanma yeteneğini değerlendirmek ve tellerdeki yüzey ve iç kusurları ortaya çıkarmak için kullanılır.



Uygulanabilir Standartlar

GB/T 2976-2020: Metalik Malzemeler – Tel – Sarma Test Yöntemi

GB/T 239.1-2012: Metalik Malzemeler – Tel – Bölüm 1: Tek Yönlü Burulma Testi Yöntemi

GB/T 239.2-2012: Metalik Malzemeler – Tel – Bölüm 2: Çift Yönlü Burulma Testi Yöntemi



Ana Teknik Parametreler:

İki Kelepçe Arasındaki Maksimum Mesafe	500 mm
Dönme Hızı	15, 20, 30, 60 devir/dakika
Kelepçe Sertliği	HRC 55–65
Makine Gürültü Seviyesi	<70 dB
Tel Çapı Aralığı	Φ0,1–Φ10 mm
Sarma Hızı	15/20/30/60 devir/dakika
Mandrelin Etkili Çalışma Uzunluğu	100 mm
Güç Kaynağı	220V, 50Hz
Sarma Yönü	İleri veya Geri
Genel Boyutlar (U x G x Y)	1645 mm x 405 mm x 1025 mm
Ağırlık	265 kilo



Yapı ve Özellikler:

1.Ana Ünite:

Makine yatay bir yapıya sahip olup, ana şasi genel sağlamlığı sağlayacak şekilde inşa edilmiştir.

Mandrel, dayanıklılığı garanti altına almak için pürüzsüz bir yüzeye ve yüksek sertliğe sahip yüksek kaliteli alaşımlı yapısal çelikten yapılmıştır.

2. Tahrik Sistemi:

Elektrik motorundan güç alan sistem, yüksek tork, düzgün yükleme ve darbesiz, stabil çalışma sağlıyor.

3.İletim Sistemi:

Düzgün, kararlı ve yüksek doğrulukta iletimi sağlamak için hassas redüktör ile donatılmıştır.



İşlem ve Kullanım:

(1) Burulma Testi İşletim Yöntemi:

1. İhtiyaç duyduğunuzda kontrol panelindeki düğmeyi istediğiniz hıza getirin.
2. Mesafenin Ayarlanması:

     Sağ kolu kayar şafta dik bir konuma getirin.

     Kayar rayın sınır plakasındaki vidaları gevşetin.

     Numunenin bir ucunu sol kelepçeye yerleştirin ve numune ekseninin kelepçenin merkeziyle hizalandığından (görsel olarak hizalandığından) emin olun.

     Diğer ucunu sağdaki kelepçeye yerleştirin ve aynı yöntemi kullanarak sabitleyin.

     Örneği yerleştirdikten sonra sağ kolu kayar şafta paralel konuma getirin.

     Not: Ağırlığın uyguladığı sıkma kuvveti, telin nominal çekme mukavemetinin 2%'ini geçmemelidir. Uygun ağırlığı seçin ve doğru ağırlık tepsisine yerleştirin. Sağlanan ağırlıklar yetersizse, kullanıcılar ihtiyaç duyduklarında ek ağırlıklar hazırlayabilirler.

3. İstenilen dönüş yönünü seçin ve testi başlatmak için ilgili düğmeye basın. Numune kırıldığında test otomatik olarak duracaktır.

(2) Sarma Testi İşletim Yöntemi:

1. Tel için test standardına göre uygun mandreli seçin ve kelepçeye takın. V şeklinde bir kelepçe ile sabitleyin ve diğer ucunu bir merkez pimi ile destekleyin.
2. Telin bir ucunu kancaya bükün ve kelepçedeki karşılık gelen deliğe yerleştirin. Tel, mandrel etrafında döndürülerek sarılır.
3. Motoru ileri veya geri döndürmek için kontrol edin. Düşük hız nedeniyle, operatör tur sayısını manuel olarak sayabilir. Gerekli tur sayısına ulaşıldığında motoru durdurun.

    Not: Numuneyi çıkarmadan önce, sarma sırasında numune üzerindeki burulma kuvvetinin tamamen serbest bırakıldığından emin olun.



Bakım ve Özen

1. Test makinesi kuru, temiz ve titreşimsiz bir ortama kurulmalıdır.
2. Kurulumdan sonra makinenin uygun şekilde topraklandığından emin olun.
3. Yağlama:

   Her vardiyada bir kez, kelepçenin kayar rayına az miktarda #20 yağı uygulayın (yağı dağıtmak için kelepçeyi sola ve sağa hareket ettirin).

   Paslanmayı, çamur oluşumunu önlemek ve eksenel direnci azaltmak için her üç ayda bir #20 yağını temizleyin ve yeniden uygulayın.
