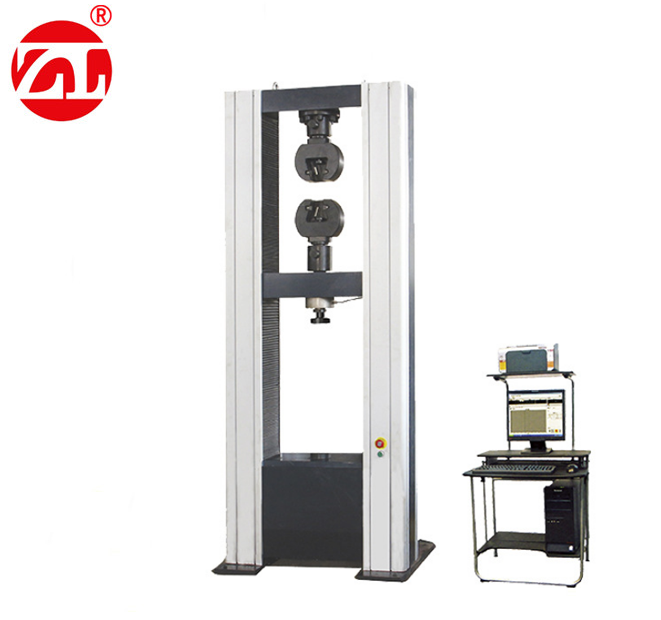

ZL-8007B Bilgisayar Servo Üniversal Test Makinesi (30T)

Kullanım Alanları:

Ürün, çekme, basınç, bükme ve kesme gibi metal ve metal olmayan malzemelerin mekanik özellik testinde yaygın olarak kullanılır. Geniş bir ataşman yelpazesi ile profillerin ve bileşenlerin mekanik özellik testinde de kullanılabilir. Numune deformasyonunun büyük ve test hızının hızlı olduğu halat, bant, ipek, kauçuk, plastik vb. malzeme test alanında da çok geniş uygulama beklentileri vardır. Kalite denetimi, öğretim ve araştırma, havacılık, demir ve çelik metalurjisi, otomotiv, inşaat ve yapı malzemeleri ve diğer test alanlarına uygulanabilir.

Standartlara Göre:

GB/T228.1-2010 “metal malzemeler oda sıcaklığında çekme testi yöntemi”, GB/T7314-2005 “metal sıkıştırma testi yöntemi” ulusal standartlarını karşılar, GB, ISO, ASTM, DIN ve diğer veri işleme standartlarına uygundur. Kullanıcıların gereksinimlerini ve sağlanan standartları karşılayabilir.

Anahtar Açıklama:

1.Ana Bilgisayar:

Makine çift boşluklu kapı yapısı, üst boşluk gerginliği, alt boşluk sıkıştırma, bükme benimser. Çapraz kiriş kademesiz olarak kaldırılır. Transmisyon parçası dairesel ark senkron dişli kayış, vida mengene transmisyonu, pürüzsüz transmisyon, düşük gürültü benimser. Özel olarak tasarlanmış senkron dişli kayış yavaşlatma sistemi ve hassas bilyalı vida mengene, test makinesinin hareket eden kirişinin hareketini, boşluksuz bir transmisyon elde etmek için yönlendirir.

2.Ek:

Standart konfigürasyon: kama tipi çekme bağlantıları, her sette basınç bağlantıları.

3.Elektriksel Ölçüm ve Kontrol Sistemi:

(1) AC servo sistemi ve servo motorun kullanımı, aşırı akım, aşırı voltaj, aşırı hız, aşırı yük ve diğer koruma cihazları ile istikrarlı ve güvenilir performans.

(2) Aşırı yük, aşırı akım, aşırı basınç, yer değiştirme üst ve alt sınırları ve acil durdurma koruma fonksiyonları ile.

(3) Dahili kontrolör, test cihazının test kuvveti, numune deformasyonu ve kiriş yer değiştirmesi gibi parametrelerin kapalı devre kontrolünü gerçekleştirebilmesini ve eşit test kuvveti, eşit yer değiştirme, eşit gerinim, eşit yük döngüsü ve eşit deformasyon döngüsü gibi testleri gerçekleştirebilmesini sağlar. Çeşitli kontrol modları arasında sorunsuz bir şekilde geçiş yapılabilir.

(4) Testin sonunda, yüksek hızda manuel veya otomatik olarak testin başlangıç pozisyonuna dönebilir.

(5) Fiziksel sıfırlama, kazanç ayarı ve otomatik vites değiştirme, sıfırlama, kalibrasyon ve test kuvveti ölçümünün depolanmasının gerçek anlamını, herhangi bir analog ayar bağlantısı olmaksızın gerçekleştirin ve kontrol devresi son derece entegredir.

(6) Uluslararası standartlara göre elektrik kontrol devresi, ulusal test makinesi elektrik standartlarına uygun, güçlü anti-parazit kabiliyeti, kontrolörün kararlılığını ve deneysel verilerin doğruluğunu sağlamak için.

(7) Veri iletimi, depolama, kayıt yazdırma ve ağ iletim yazdırma için bir ağ arayüzü ile, dahili LAN veya İnternet ağına bağlanabilir.

4.Yazılımın temel işlevsel özelliklerinin açıklaması

Ölçüm ve kontrol yazılımı, çeşitli metal ve metal olmayan (suni tahta vb.) testler için mikrobilgisayar kontrollü elektronik üniversal test makinesinde, ilgili standartlara göre gerçek zamanlı ölçüm ve görüntüleme, gerçek zamanlı kontrol ve veri işleme, sonuç çıktısı ve diğer işlevleri tamamlamak için kullanılır.

(1) alt yetki yönetimi, farklı operatör seviyeleri farklı işletim ayrıcalıklarına sahiptir, menüyü ve diğer içerikleri farklı şekilde çalıştırabilir, yalnızca sıradan operatörlerin işlemlerini basit, rahat, hızlı hale getirmekle kalmaz, aynı zamanda sistemin etkili bir şekilde korunmasını da sağlar;

(2) Test kuvveti ve tepe değeri, yer değiştirme, deformasyon ve diğer sinyallerin gerçek zamanlı ölçümü ve gösterimi; Win2000, WinXP ve diğer NT modu platformlarında gerçek zamanlı edinim ve kontrol gerçekleştirir; hassas zamanlama ve yüksek hızlı örnekleme gerçekleştirir;

(3) Yük-deformasyon, yük-yer değiştirme ve diğer test eğrilerinin gerçek zamanlı ekran görüntüsünün gerçekleştirilmesi, bunların herhangi bir zamanda gözlemlenebilmesi için geçiş yapılabilmesi ve eğrinin büyütülüp küçültülmesinin çok uygun olması;

(4) test parametrelerinin, sıfırlamanın, kalibrasyonun ve diğer işlemlerin bilgisayar depolama, ayarlama, yükleme ve diğer işlevleri yazılımdan gerçekleştirilir, her parametre kolayca depolanabilir ve aktarılabilir, böylece birden fazla sensöre sahip bir ana bilgisayar kolayca değiştirilebilir ve sayıda sınırlama yoktur;

(5) Açık devre izokinetik yer değiştirme ve izokinetik kuvvet, izokinetik stres ve diğer kapalı devre kontrol modları dahil olmak üzere çeşitli kontrol modlarını destekleyin; ve kıdemli operatörler tarafından kapalı devre parametrelerinin hata ayıklama sürecinde standart referans eğrileri verin, böylece kullanıcılar her parametrenin kapalı devre etkisi üzerindeki etkisini gerçekten gözlemleyebilir.

(6) Test süreci kontrol modu akıllı ayar uzman sistemi ile profesyonel kullanıcılara otomatik programlanabilir programlayıcı sağlanmıştır. Kullanıcılar çeşitli kontrol modlarını esnek bir şekilde birleştirebilir ve gerçek ihtiyaçlara göre kurallara göre hızı kontrol edebilir ve ihtiyaçlarına uygun kontrol programını hazırlayabilir. Ölçüm ve kontrol yazılımı test sürecini kullanıcının ayarlarına göre otomatik olarak kontrol edecektir.

(7) Verileri analiz etmek için insan-bilgisayar etkileşimini kullanın. İşleme yöntemi, elastik modül, akma dayanımı, belirtilen orantısız uzama dayanımı vb. gibi çeşitli performans parametrelerini otomatik olarak hesaplayabilen yaygın olarak kullanılan “GB/T 228-2002 Metalik Malzemeler için Oda Sıcaklığı Çekme Testi Yöntemleri” gereksinimlerini karşılar. Ayrıca analizin doğruluğunu artırmak için analiz sürecine manuel olarak müdahale edebilir; diğer veri işleme işlemleri de kullanıcı tarafından sağlanan standartlara göre gerçekleştirilebilir.

(8) Test verileri, kullanıcı sorgulamasını kolaylaştırmak ve test verilerinin herhangi bir genel ticari raporlama ve kelime işlem yazılımı kullanılarak yeniden işlenmesini kolaylaştırmak için metin dosyalarında saklanır ve verilerin ağ üzerinden iletilmesini kolaylaştırır;

(9) testin tüm sürecinin veri eğrisini kaydedebilir ve saklayabilir ve test eğrisinin yeniden üretilmesini sağlamak için bir gösteri işlevine sahiptir. Ayrıca karşılaştırma ve analiz için uygun olan eğri üst üste bindirme ve karşılaştırma da gerçekleştirebilir;

(10) Test raporu, kullanıcının istediği formatta yazdırılabilir. Kullanıcılar, çeşitli ihtiyaçları karşılamak için kendi rapor çıktılarını, temel bilgileri ve test sonuçlarını ve test eğrisi içeriğini seçebilirler;

(11) Test kuvveti ve deformasyonunun dijital olarak sıfırlanması ve otomatik kalibrasyonu gerçekleştirilir, bu da işlemi kolaylaştırır ve makinenin güvenilirliğini artırır. Çeşitli parametre sistemi ayarları, kaydedilmesi ve geri yüklenmesi kolay olan dosyalar biçiminde saklanır;

(12) Win98, Win2000 ve WinXP gibi çeşitli işletim sistemlerine uygulanabilir. Test süreci kontrolü, ışın hareket hızı değişimi, parametre girişi ve diğer işlemlerin tümü klavye ve fare ile tamamlanabilir, kullanımı kolay ve hızlıdır;

(13) Numuneleri yüklerken ve sıkıştırırken kolaylık sağlayan harici işaretleme kontrolünü otomatik olarak tanımlayabilir ve destekleyebilir;

(14) Aşırı yük koruması otomatik durdurma fonksiyonu ile numunenin kırılmasını otomatik olarak belirleyebilir, otomatik durdurma. Farklı kullanıcı gereksinimlerine göre, yukarıdaki yazılım fonksiyonları eklenecek, çıkarılacak veya değiştirilecek şekilde ayarlanacaktır.

Teknik Göstergeler:
