Что такое камера для комбинированного испытания температуры, влажности и вибрации (комбинированная камера для испытаний окружающей среды «три в одном»)? – Понятное объяснение для неинженеров
Начнем с названия: что означает “три в одном”?
Термин “три в одном” может звучать технически, но на самом деле всё довольно просто.
“Три” относится к трем условиям испытаний: температура + влажность + вибрация.
“Комбинированный” означает проведение этих испытаний одновременно или последовательно — а не по отдельности.
Таким образом, камера «три в одном» — это камера, которая контролирует температуру и влажность, плюс шейкер, создающий вибрацию вверх-вниз или влево-вправо.
Когда эти два устройства работают вместе, они способны имитировать сложные условия, с которыми сталкиваются изделия в реальном мире.
Проще говоря, это испытательное оборудование, которое одновременно моделирует три фактора воздействия окружающей среды: температуру, влажность и вибрацию.

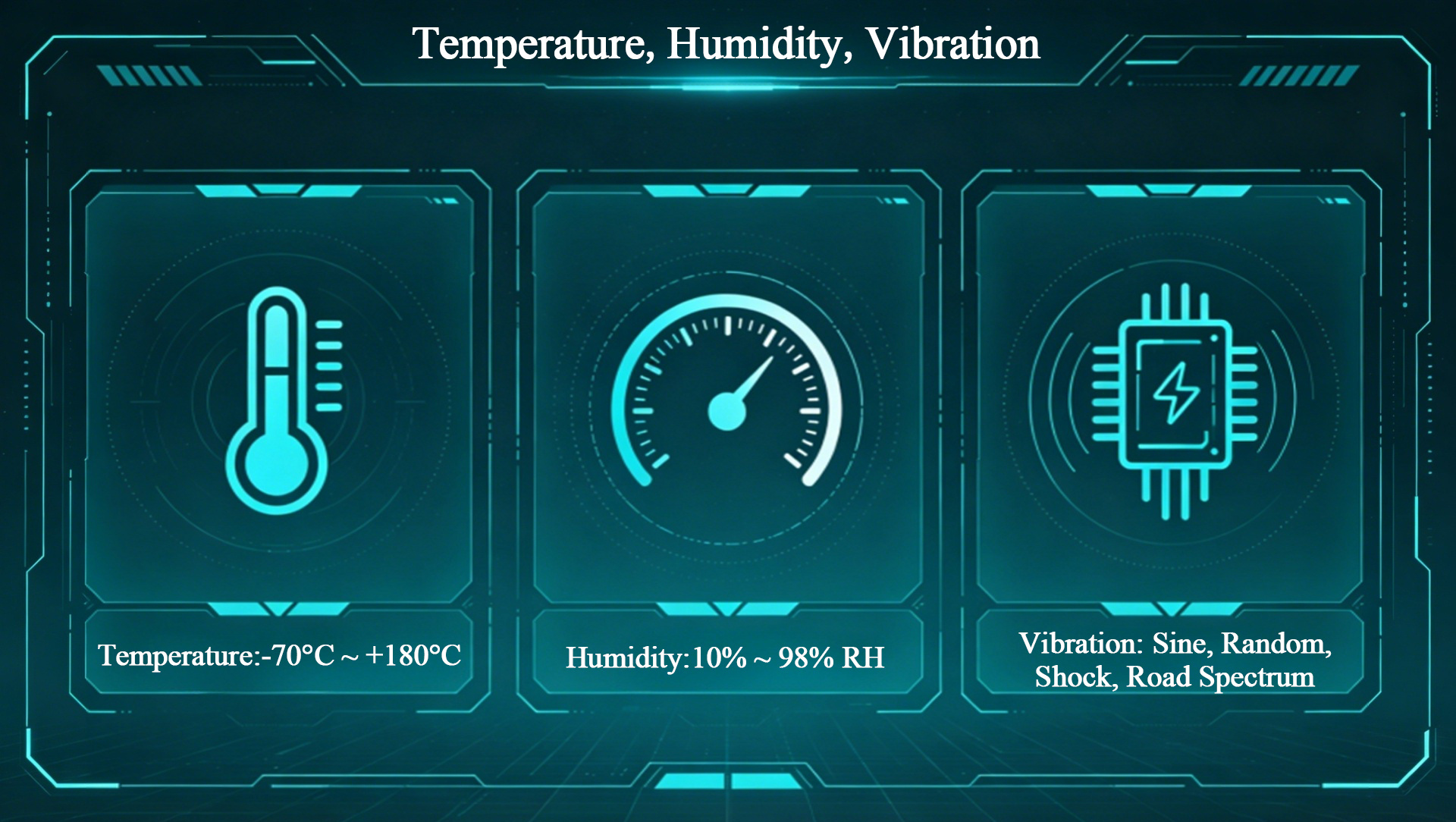

| Параметр | Типичный диапазон |
| Температура | -70°C ~ +150°C |
| Влажность | 10% ~ 98% относительная влажность |
| Вибрация | Синусоидальная, случайная, ударная, дорожная спектральная нагрузка |
Все три параметра можно контролировать независимо, а что ещё важнее — они могут работать одновременно в синхронном режиме. В этом заключается ключевое отличие от стандартной камеры температуры и влажности или от автономного вибростенда.
Подумайте об этом так:
Отдельные испытания — это как сдавать китайский язык, математику и английский по отдельности.
Тройная комбинация — это как комплексный экзамен — гораздо ближе к реальным условиям эксплуатации.
Зачем нам нужно совместное тестирование? — Потому что реальный мир — это не одна-единственная среда.
Рассмотрите следующие сценарии:
Ваш телефон навигирует на улице летом — солнце нагревает его (высокая температура), затем идёт ливень (высокая влажность), а вы бежите, поэтому телефон постоянно трясётся (вибрация).
Датчик внутри моторного отсека автомобиля — зимой замерзает (низкая температура), летом почти закипает (высокая температура), а сам автомобиль постоянно вибрирует (вибрация).
Самолёт, летящий на большой высоте — за бортом минус 50°C (низкая температура), а конструкция самолёта и внутреннее оборудование постоянно подвергаются турбулентности (вибрация).
Если проводить испытания при высокой температуре, высокой влажности и вибрации по отдельности — всё может пройти. Но когда все три фактора действуют одновременно, могут проявиться проблемы. Например:

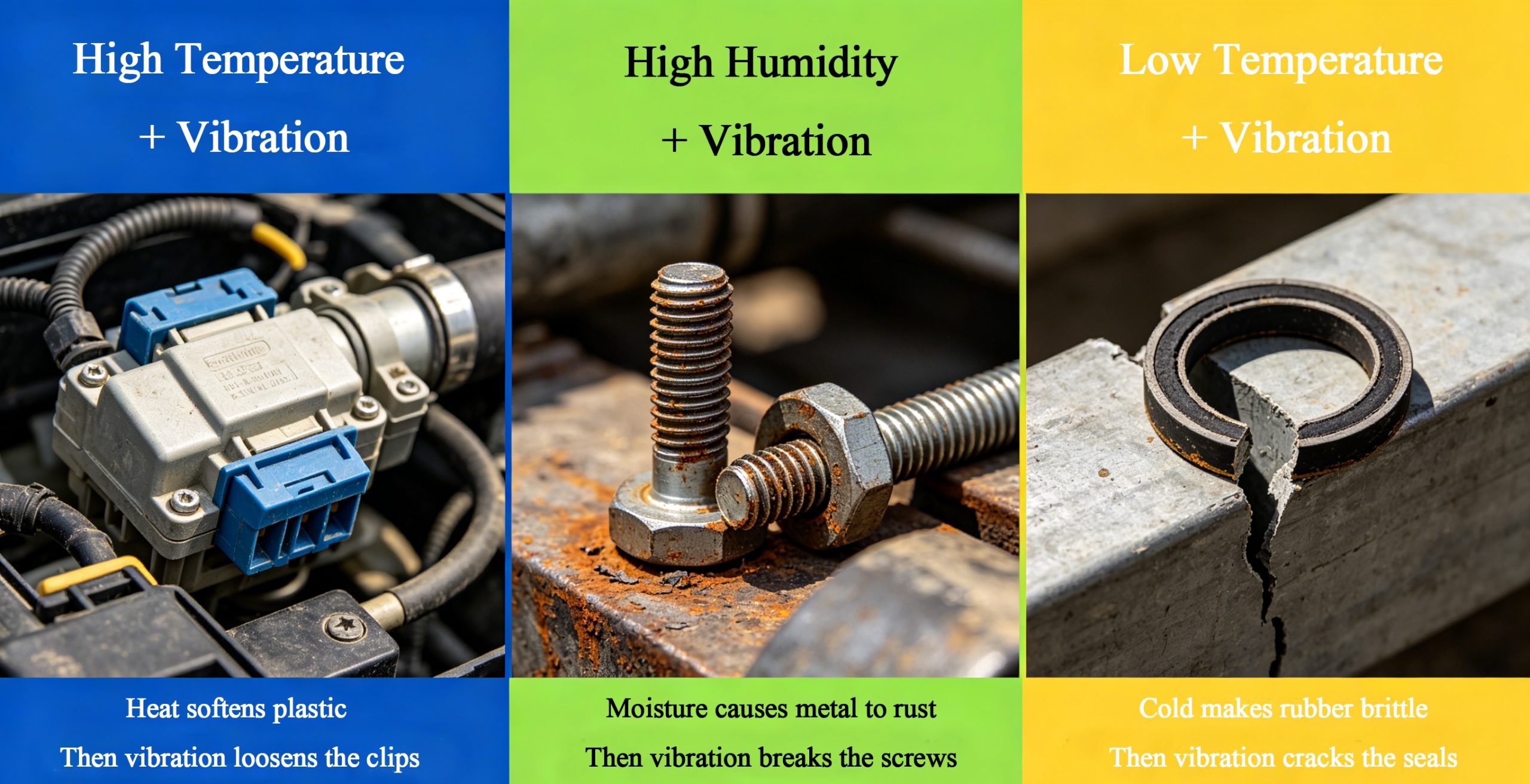

Высокая температура размягчает пластик → добавляется вибрация → зажим ослабевает.
Влажность вызывает коррозию металла → добавляется вибрация → болт ломается.
Низкая температура делает резину хрупкой → добавляется вибрация → уплотнение трескается.
Какие ключевые проблемы решает это решение?
| Традиционный подход | Тройная комбинированная камера |
| Отдельные камеры для температуры, влажности и вибрации — образец перемещается много раз. | Один прибор выполняет всё — образец ни разу не перемещается. |
| Невозможно имитировать реальные сценарии, такие как “высокая температура + вибрация одновременно”.” | Все три нагрузки применяются вместе, что реально воспроизводит условия эксплуатации. |
| Длительные циклы испытаний, высокие трудозатраты | Выполнено за один запуск – повышение эффективности на 50%+ |
| Скрытые дефекты, трудно выявляемые | Совместные напряжения с большей вероятностью вызывают сложные режимы отказа |
Краткое резюме из одного предложения: Это помогает найти “баги, которые никогда не выявят отдельные тесты”.”

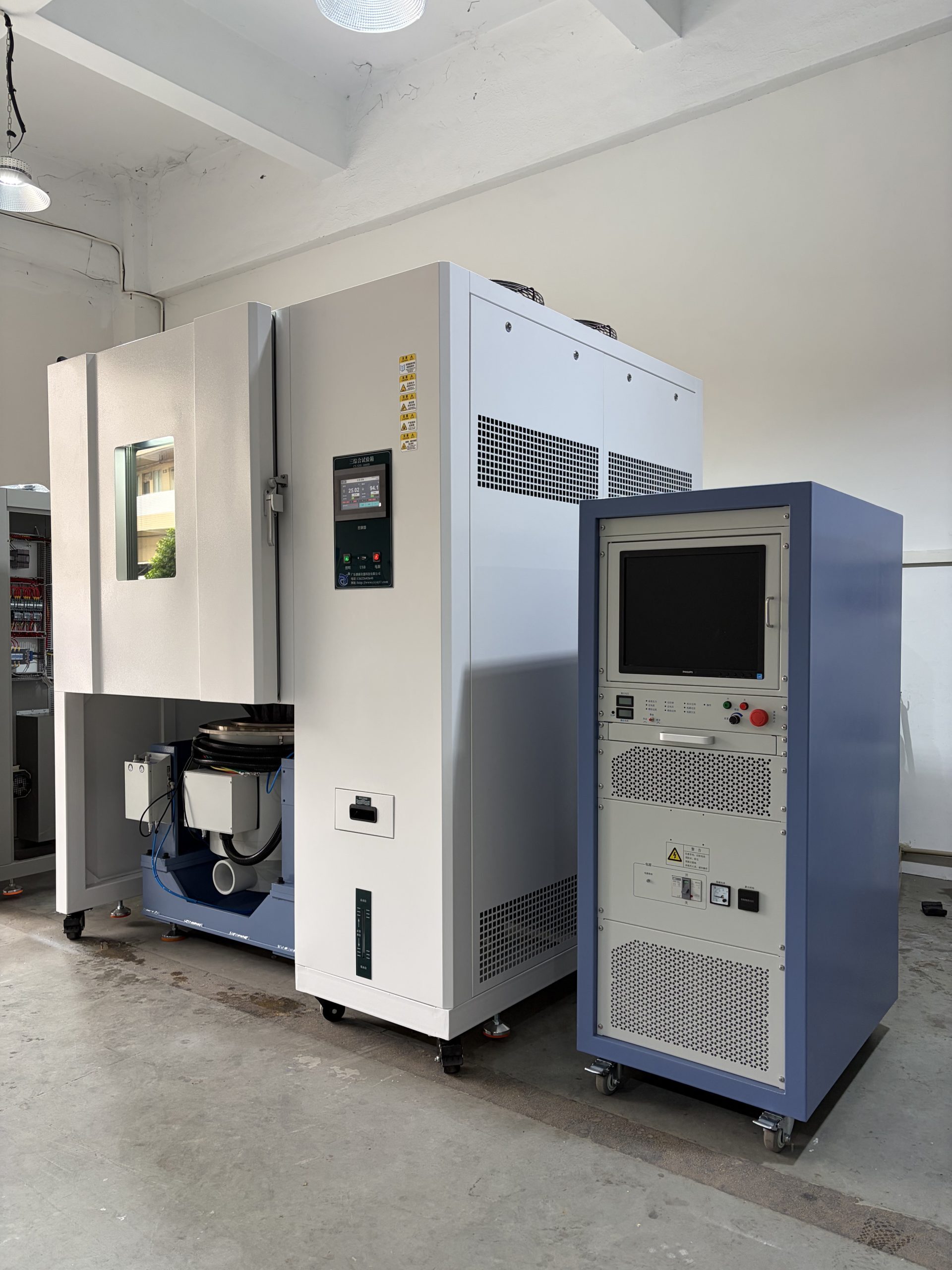

Как выглядит трехв одном испытательная камера?
Представьте себе сочетание “суперпечи” и “мощного массажного кресла”.
Верхняя часть / Камера
В этой камере может быть очень холодно (до -70°C) или очень жарко (до +150°C), а также могут создаваться влажные условия (как в сауне). Продукт помещается внутрь этой камеры.
Нижняя часть / Шейкер
Эта база способна вибрировать продукт вверх-вниз или влево-вправо. Частота вибрации может быть как очень низкой — всего несколько раз в секунду (низкая частота), так и очень высокой — до нескольких тысяч раз в секунду (высокая частота). Интенсивность вибрации также можно регулировать.
Шкаф управления / контроллер
Сенсорный компьютер, на котором инженеры задают температуру, влажность, режим вибрации и продолжительность — после чего машина работает автоматически.
Что она может измерять? — Легко понимаемые показатели
| Прогиб | Изгибается ли или деформируется ли продукт под воздействием силы и температуры |
| Трещины/Разрушение | Не трескается ли или не ломается ли корпус, паяные соединения или винты |
| Функциональный сбой | Работает ли он нормально при включении |
| Прерывистое соединение | Прерывается ли сигнал во время вибрации |
| Старение/Ухудшение | Становятся ли резина, пластик или уплотнители твёрдыми, хрупкими или расплавленными |
| Резонансная точка | На какой частоте изделие вибрирует сильнее всего — эту частоту обычно следует избегать |
Какие изделия нуждаются в комбинированном испытании? — Они повсюду вокруг вас
Практически любое изделие, которое в реальной эксплуатации может одновременно подвергаться воздействию изменения температуры, влажности и вибрации, является хорошим кандидатом на проведение комбинированного испытания.
| Категория | Примеры | Почему необходимо проводить испытания |
| Автомобильная электроника | Видеорегистраторы, датчики парковки, автомобильные дисплеи | Жара после летнего солнца, мороз зимой, постоянная вибрация дороги |
| Бытовая электроника | Телефоны, часы, наушники, ноутбуки | Перевозится повсюду — подвергается воздействию погодных условий и ударов |
| Бытовая техника | Платы управления стиральных машин, наружные блоки кондиционеров, компрессоры холодильников | Жара, влажность и собственная внутренняя вибрация |
| Медицинские устройства | Портативные ЭКГ-мониторы, аппараты искусственной вентиляции лёгких, инфузионные насосы | Могут перемещаться вместе с пациентами — подвергаются изменениям температуры и влажности |
| Аэрокосмическая промышленность | Авионика, беспилотники, компоненты спутников | Экстремальный холод на большой высоте, сильная вибрация, перепады давления |
| Военная отрасль | Тактические радиостанции, приборы ночного видения, радиолокационные установки | Суровые внешние условия + вибрация при транспортировке/движении |
Камеры тройного комбинированного воздействия в основном применяются в отраслях с чрезвычайно высокими требованиями к надежности:
| Промышленность | Типичные продукты | Основная комбинация нагрузок |
| Автомобильная электроника | ЭБУ, дисплеи, датчики | Высокая температура + вибрация |
| Аэрокосмическая промышленность | Авионика, гироскопы | Быстрое изменение температуры + высокочастотная вибрация |
| Бытовая электроника | Смартфоны, беспилотники, носимые устройства | Влажный жар + транспортная вибрация |
| Военная техника | Системы вооружения кораблей/транспортных средств | Термический шок + Вибрация |
| Новая энергия | Аккумуляторные батареи, зарядные станции | Цикл температура–влажность + имитация дорожных условий |
Поддерживается международными стандартами: ISO 16750, MIL-STD-810G, GB/T 2423, IEC 60068 — все они прямо требуют использования решений для тройного комбинированного испытания.
Тройная комбинация против других решений для испытаний
Чтобы помочь вам лучше понять, где именно применяется камера тройного комбинированного воздействия, представляем сравнительную таблицу:
| Испытательное решение | Симулированные нагрузки | Оценка реалистичности | Типичные применения |
| Камера с одним параметром | Температура ИЛИ влажность | ★☆☆☆☆ | Скрининг компонентов, входной контроль |
| Камера температурно-влажностного режима | Температура + влажность | ★★☆☆☆ | Общая электроника, бытовая техника |
| Автономный вибростенд | Вибрация | ★☆☆☆☆ | Имитация транспортировки, испытание на структурный резонанс |
| Тройная комбинированная камера | Температура + влажность + вибрация (синхронизированные) | ★★★★★ | Автомобильная, военная, аэрокосмическая отрасли, продукция с высокой надежностью |
Основные преимущества:
Эффект совместного воздействия напряжений — изменения температуры вызывают расширение и сжатие материалов. Когда к этому добавляется вибрация, вероятность отказов паяных соединений, разъемов и печатных плат растет экспоненциально — именно так происходит в реальной жизни.
Экономия времени и средств — если 8‑часовое тройное комбинированное испытание разделить на отдельные испытания по температуре–влажности и по вибрации, то общее время, скорее всего, превысит 24 часа (включая перемещение образцов, стабилизацию температуры и замену приспособлений).
Более реалистичные режимы отказов — Одиночные испытания часто дают “специфичные для лаборатории” паттерны отказов, которые не соответствуют полевым условиям. Тройное сочетание генерирует режимы отказов, которые тесно согласуются с обратной связью пользователей.

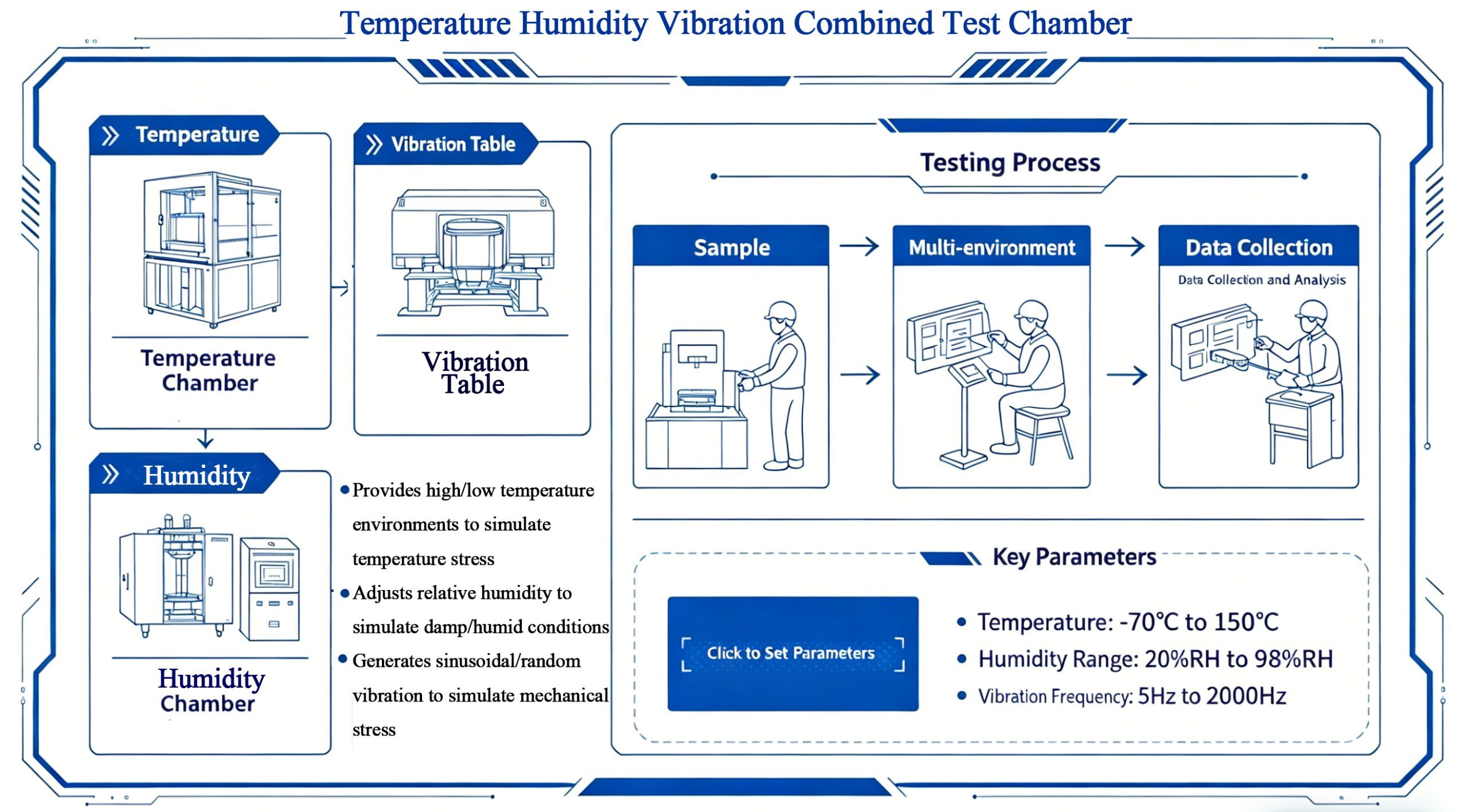

Как работает комбинированное тестирование? — Пошагово
Типичный процесс комбинированного тестирования выглядит следующим образом:
Подготовка образца
Установите испытываемое изделие (например, автомобильный датчик) на специальный стенд так, как это делается в реальной эксплуатации, и поместите его внутрь испытательной камеры.
Настройка условий
Инженер задает на контроллере следующие параметры:
– Температурное циклирование от 25°C до -40°C, затем до 85°C (имитация зимнего запуска и летнего воздействия)
– Влажность устанавливается на уровне 95% (имитация дождливых или влажных условий)
– Вибрация устанавливается в режиме случайной вибрации (имитация реальных дорожных неровностей)
– Продолжительность испытания: 8 часов
Начало испытания
Оборудование работает автоматически. Во время испытания можно в режиме реального времени наблюдать за работой изделия (например, проверять, нормальный ли сигнал при включении).
Проверка и регистрация
После испытания извлеките изделие и осмотрите его внешний вид (на наличие трещин, деформаций), функциональность (работает ли оно по-прежнему) и внутренние компоненты (паяные соединения, винты и т. д.).
Критерии прохождения/непрохождения
Если во время и после испытания изделие не демонстрирует никаких проблем с функцией или конструкцией, оно считается прошедшим испытание. В противном случае необходимо улучшить конструкцию и повторить испытание.
Основные компоненты трехв одном испытательной камеры
Чтобы обеспечить стабильную и надежную работу оборудования, оно включает несколько ключевых компонентов:
| Компонент | Функция | Простая аналогия |
| Компрессор | Охлаждение | Как холодильник |
| Нагреватель | Обогрев | Как обогреватель для помещения |
| Увлажнитель/Поддон с водой | Генерирует пар для повышения влажности | Подобно увлажнителю или кипящей воде |
| Шейкерная арматура | Генерирует вибрацию | Подобно динамической мембране громкоговорителя, но гораздо более мощный |
| Усилитель мощности | Усиливает управляющий сигнал для привода шейкера | Подобно усилителю для домашнего кинотеатра |
| Датчики | Проверяет точность температуры и вибрации | Подобно термометру + измерителю вибрации |
| Контроллер | Мозг всей системы | Подобно специализированному мини-компьютеру |

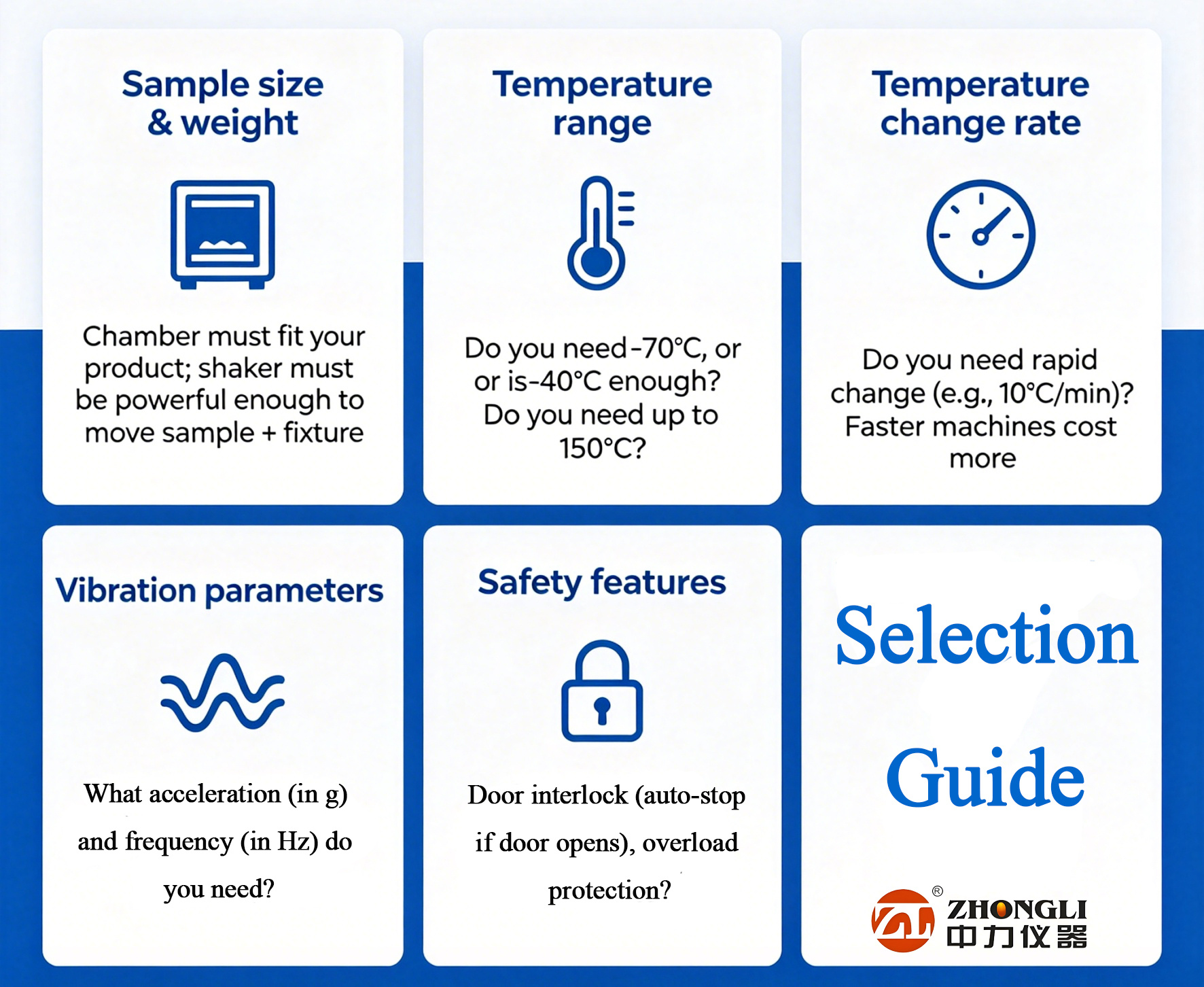

Ключевые моменты при выборе трехв одном испытательном камере (для закупки или инженеров)
Распространённые заблуждения и факты
| Заблуждение ❌ | Правда ✅ |
| Любая температурная камера, установленная на шейкере, становится тройным сочетанием | Требуются специальные герметичные сильфоны, изолированная переходная плита и усиленная конструкция |
| Более сильная вибрация и более быстрая смена температуры всегда лучше | Перегрузка приводит к “сверхнормативным отказам” — следует ориентироваться на реальные условия окружающей среды или стандарты |
| Тройное сочетание может заменить все одиночные испытания | Тройное сочетание является дополнением, а не заменой — только совместное использование обеспечивает полную валидацию |
| Любой шейкер может работать с любой температурно-влажностной камерой | Для шейкеров в тройном сочетании требуются катушки и датчики, устойчивые к температурным воздействиям (-70°C до +180°C) |
| Пробы можно извлекать сразу после испытания | Дождитесь, пока температура камеры приблизится к комнатной — это предотвращает конденсацию, ожоги и защищает образцы |
Резюме: Запомните это в одной фразе
Для производителей это своего рода «ворота» качества и безопасности.
Для потребителей это причина того, что продукция долговечна и надежна.
