設備概要：

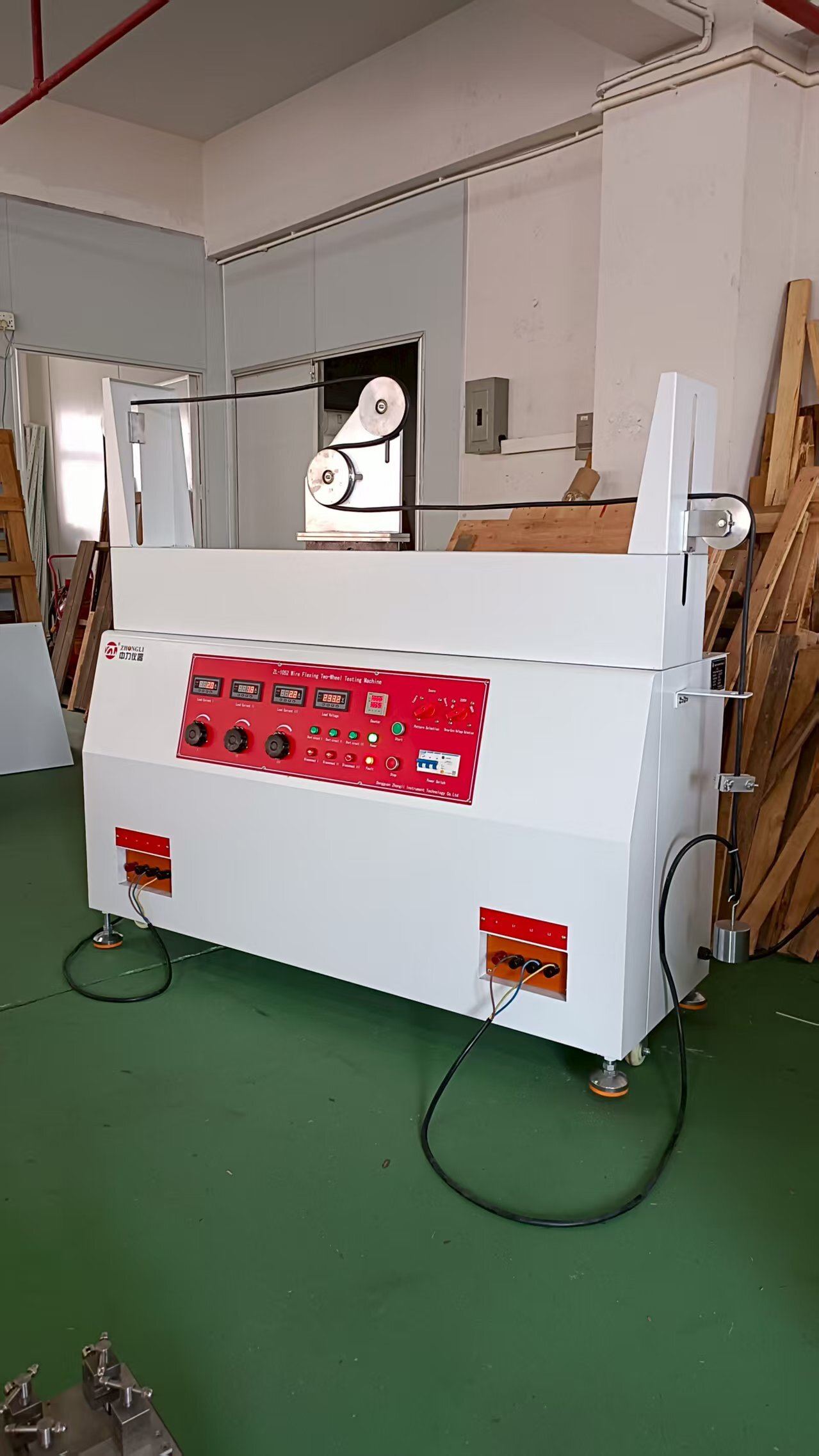

本線材・ケーブル曲げ試験機は、さまざまなオプションの試験荷重に対応しており、線材・ケーブルメーカーおよび検査機関が求める多様な動的曲げ試験要件を満たします。.
対応する規格:
本装置は、IEC227‑2、IEC245‑2、UL1581、VDE0472、IEC60227‑2（第2版）1997年、IEC60245‑2（第2版）1994年+A1：1997年、HD22.1 第5.6.3.1項・第5.6.3.2項、GB5023.2およびGB5013.2などの規格に従って設計・製造されています。.
適用範囲:
本装置は、ゴム・プラスチック絶縁および被覆を有する柔軟なケーブルに対して、負荷下での動的曲げ試験を行うために適しています。試験中に以下のケーブル故障を検出すると、自動的に停止します。
(1) 導体の開路
(2) 導体間の短絡
（3）試験片と滑車間の短絡.
本装置には複数のオプション試験荷重が用意されており、ケーブルメーカーおよび検査機関が求める各種の動的曲げ試験要件に対応できます。.
試験方法:
長さ約7メートルの試験片を、中央部で指定された直径の二つの滑車に巻き付けます。試験片の両端に重量を掛け、電流を流します。その後、滑車を往復させ、2輪タイプでは毎分0.33メートル、3輪タイプでは毎分0.1メートルの速度で1メートルのストロークを繰り返し、試験片に反復的な曲げ伸ばし運動を与えます。試験は、導体の断線が発生した場合または設定された試験サイクル数に達した場合に自動的に停止します。続いて試験片を取り出し、その曲げ耐性を評価します。.
技術仕様:
| キャリッジの移動距離 | 1000 mm |
| キャリッジの走行速度 | 2輪構成時：0.33 m/s、3輪構成時：0.1 m/s（オプション） |
| 試験用重り | 2輪：500g、1000g、2000g、3000g、7000gの各重量を2個ずつ、計10個用意し、組み合わせて異なる荷重に対応可能（1+0.5=1.5kg、3+0.5=3.5kg、3+1=4kg、1+2+3=6kg、7+0.5=7.5kg）。3輪：21N、28N、42Nの各重量を2個ずつ用意。 |
| プーリーの直径 | 2輪：60mm、80mm、120mm、160mm、200mmの各サイズを1セットずつ（各セット2個）。3輪：40mm、45mm、50mmの各サイズを1セットずつ（各セット3個）。 |
| 作業ステーション | 2輪型と3輪型の各2台、機構一式およびホイールセット一式。なお、3輪は互いに18度の角度でねじれています。. |
| テスト電流 | 1.5～12.5Aまたは3～32Aで、お客様のご要望に応じてカスタマイズ可能 |
| テスト電圧 | 1相AC 220V／60Hz または 3相AC 380V／60Hz |
| カウンタ | 電子式、8桁表示、設定した回数に達すると自動的に停止します。. |
| 機械重量 | 188×53×150kg |
| 電源 | 3∮AC 380V、35A |
| 外形寸法（長さ×幅×高さ） | 約1800×650×1400 mm |
| 合格基準 | 試験工程中、機械が停止するまで、被試験品に開路や短絡は発生しませんでした。. |
| 不合格基準 | 試験工程中に、被試験品に開路や短絡が発生する場合や、試験対象とプーリー間に短絡が生じる場合があります。. |
| サンプル選定 | 単心、二心、三心。. |
| 三心の電圧オプション | 調整可能 0V、220V、380V |
| 電源 | 三相五線式で、A・B・Cは相線、Nは中性線、そして接地線です。 |
