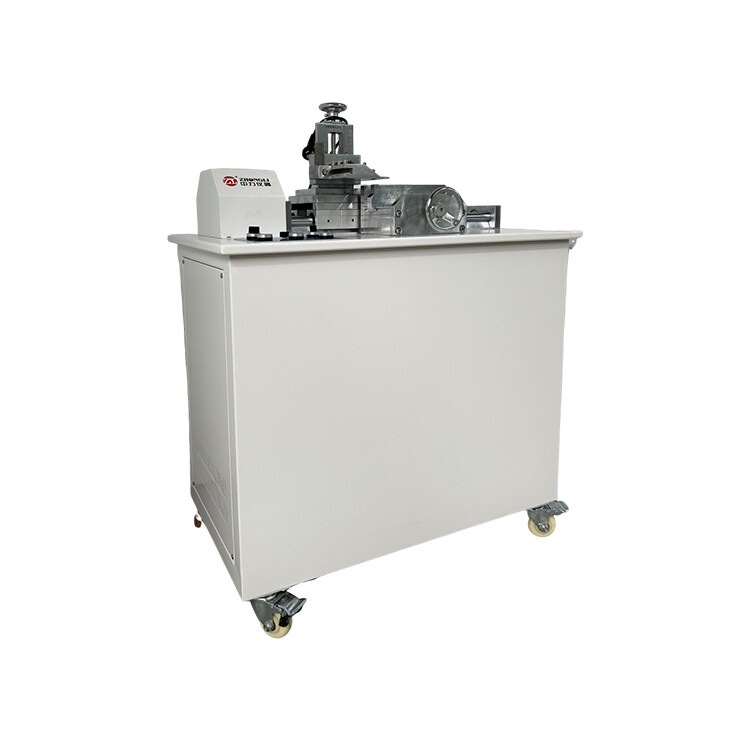

ZL-1012 Machine à couper les câbles en biais

Aperçu des normes :

Cette machine est adaptée aux normes GB/T2951-2008 "General Test Methods for Insulation and Sheath Materials of Cables and Optical Cables" et GB12706.1-2008. IEC60502-1:2004、GB11017-2002 exigences de test standard.

Adapté aux grands câbles réticulés et aux câbles de commande, il s'agit d'un instrument d'essai essentiel pour la préparation des échantillons d'isolation et de gaine. Il est utilisé pour réaliser l'essai d'extension thermique et l'essai de traction des échantillons (en fabriquant des échantillons d'haltères standard), pour évaluer les propriétés mécaniques et physiques des échantillons et pour répondre aux exigences de la norme du produit.

Le principe de fonctionnement est le suivant : le moteur entraîne la tige de la vis, et la tige de la vis entraîne le porte-outil dans un mouvement de va-et-vient horizontal. Le porte-outil est équipé d'une lame spéciale. Ajustez la position relative de la lame sur le porte-outil pour déterminer l'épaisseur de l'éprouvette coupée, puis ajustez la position du porte-outil et de l'échantillon. Lorsque le porte-outil se déplace horizontalement d'avant en arrière, l'échantillon requis peut être coupé transversalement.

Cette machine est une version améliorée, qui utilise des doubles tiges de guidage trempées de haute précision et est équipée de vis carrées de transmission de précision pour améliorer le fonctionnement de l'équipement. En plus de conserver les fonctions originales de coupe transversale et de rupture moyenne, elle a également ajouté une fonction de coupe ronde pour les câbles (en option), ce qui signifie que la surface de coupe ronde coupée ou rabotée peut être utilisée pour mesurer l'épaisseur, les dimensions externes et les propriétés mécaniques.

Principaux paramètres :

1. Longueur de travail maximale : 400 mm.
2. Plage d'épaisseur de coupe : 0,5-2,0 mm (division de l'échelle : 1 mm).
3. Pièce d'entretien à coupe ronde : Φ 10~40mm (en option : Φ 160mm disque de fixation).
4. Vitesse de coupe : 0,1-330 mm/min, réglable ; à la sortie de l'usine, la vitesse fixe est d'environ 150 mm/min.
5. Méthode de coupe : L'échantillon est fixe et stationnaire, tandis que la lame se déplace horizontalement ; le porte-couteau peut être ajusté vers le haut et vers le bas, avec une plage allant jusqu'à environ 60 mm, ajustée manuellement en fonction de l'échelle.
6. Outils de coupe : couteau à briser moyen et couteau à couper transversal, 1 de chaque au hasard, niveau d'affûtage.
7. Entraînement électrique : Moteur de régulation de vitesse CA importé, 0,20 kW.
8. Alimentation électrique : AC 220V/50Hz.
9. Dimensions : Longueur 1200 x Largeur 520 x Hauteur 1300mm.
