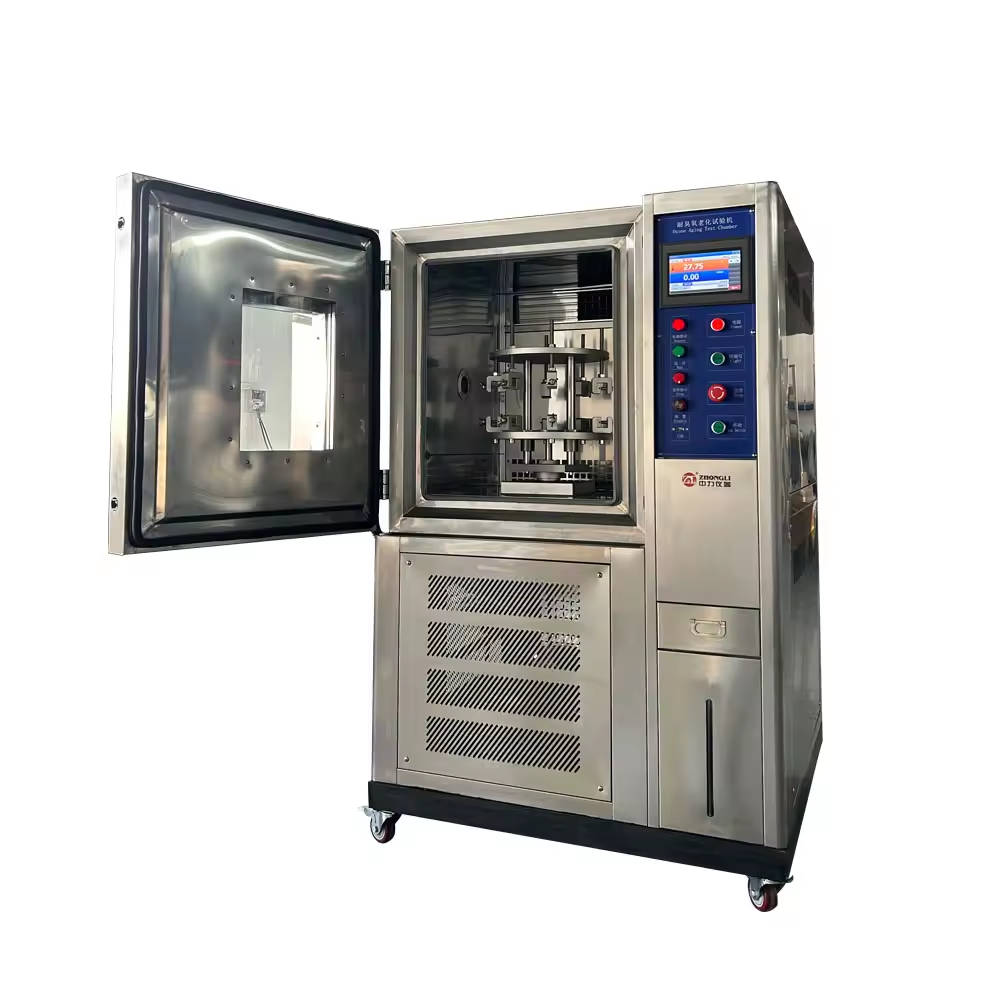

Aperçu de l'équipement :
La teneur en ozone dans l'atmosphère est très faible, mais c'est le principal facteur de fissuration du caoutchouc. La chambre de vieillissement à l'ozone simule et renforce les conditions d'ozone dans l'atmosphère, étudie la loi de l'action de l'ozone sur le caoutchouc, identifie et évalue rapidement la performance anti-ozone du caoutchouc et l'efficacité de la méthode de protection contre les agents anti-ozone, puis prend des mesures anti-âge efficaces pour améliorer la durée de vie des produits en caoutchouc.
Fonctions principales :
Cette machine est utilisée pour tester la résistance à la fissuration des produits en caoutchouc dans un environnement d'ozone. Le testeur de résistance à l'ozone peut contrôler et ajuster la concentration de l'environnement d'ozone, afin de déterminer la résistance à l'ozone de la pièce testée.
Caractéristiques principales :
L'équipement est constitué d'un générateur d'ozone silencieux à haut rendement, d'un gaz d'ozone et d'une certaine quantité d'air traité, mélangés dans l'échangeur et envoyés dans la chambre d'essai. Le détecteur UV détecte en permanence la concentration d'ozone en ligne et transmet l'information au système de contrôle du générateur d'ozone, de sorte que le système de contrôle, en fonction de la valeur définie pour le contrôle efficace de l'ozone, maintienne la concentration d'ozone appropriée dans la chambre d'essai, dans le cadre du fonctionnement du système de chauffage et d'humidification, afin de répondre à toutes les conditions de l'essai.
Respecter les normes :
Normes : JIS K 6259 ASTM1149 ASTM1171 ISO1431 DIN53509 GB/T13642
GB 2951 (méthode d'essai de résistance à l'ozone des fils et des câbles) et norme GB/T 7762-2003 (caoutchouc vulcanisé ou thermoplastique _ résistance à la fissuration due à l'ozone _ essai de traction statique).
Industrie d'application :
Largement utilisé pour la mesure et l'inspection de la qualité ; caoutchouc et plastique ; production automobile ; fils et câbles ; matériaux d'emballage ; instrumentation ; dispositifs médicaux ; énergie nucléaire civile ; aviation civile ; collèges et universités ; laboratoires de recherche scientifique ; arbitrage commercial, départements de supervision technique et autres produits imprimés en caoutchouc pour les tests de qualité.
Processus de test :
L'éprouvette répond aux exigences spécifiées en matière d'allongement, les extrémités fixes de l'éprouvette sont placées sur le support rotatif en aluminium et l'air ozoné entre en contact, la longueur de la direction de l'éprouvette et la direction de l'écoulement de l'air sont fondamentalement parallèles. La course de l'échantillon est réglable de 0 à 40 mm, la vitesse de rotation de l'échantillon est de 20 à 25 mm/s, de sorte que l'échantillon se trouve entre un plan perpendiculaire au flux d'air, chaque échantillon se déplace continuellement le long de la même trajectoire, le même échantillon tournant une semaine pendant 8 à 12 minutes, la zone de balayage de l'échantillon est d'environ 40% de la zone effective de la chambre d'essai.
Paramètres techniques :
| Les paramètres détaillés de la Chambre d'essai de vieillissement à l'ozone sont les suivants : | |
| I. Performance des produits: | |
| 1.1. Nom de l'entreprise | Testeur de vieillissement à l'ozone (statique) |
| 1.2. Volume | 150L (L pour litre) |
| 1.3. Taille de la boîte intérieure | W500 X H600 x D500mm (W pour largeur, H pour hauteur, D pour profondeur) |
| 1.4Taille de la boîte extérieure Environ
|
Environ 1000 x 1700 x 900 mm (L pour largeur, H pour hauteur, P pour profondeur). |
| 1.5.Poids | Environ 150 kg |
| 1.6Alimentation électrique | AC220 ± 5% V/50 ± 0,5Hz |
| 1.7. Utilisations | Ce produit simule et renforce les conditions d'ozone dans l'atmosphère, afin d'étudier la loi d'action de l'ozone sur le caoutchouc, d'identifier et d'évaluer rapidement l'efficacité de la méthode de protection du caoutchouc contre le vieillissement dû à l'ozone et contre les agents de l'ozone. Normes de référence : GB/T7762-2014 méthode d'essai de traction statique pour la résistance à la fissuration due à l'ozone du caoutchouc vulcanisé ou du caoutchouc thermoplastique, GB/T2951.21-2008 méthode d'essai générale pour les matériaux d'isolation et de gainage des câbles, GB/T 11206-2009 méthode de fissuration de surface pour l'essai de vieillissement du caoutchouc, et autres méthodes d'essai spécifiées dans les normes pertinentes. |
| 1.8. Principes de base
et méthodes |
La méthode d'essai peut être divisée en "statique" et "dynamique" selon la méthode d'essai et les normes, statique signifie que l'échantillon est bien étiré ou que le produit est directement placé dans la chambre d'essai pour effectuer le test, dynamique est placé dans la chambre d'essai sur le support, étirant le flotteur pour l'échantillon testé lui-même à propos de 5% -45%. |
| II. Principaux paramètres techniques: | |
| 2.1 Plage de température | RT +10 ℃ – 60 ℃ (la température testée dans l’ozone ne doit pas dépasser 60 ℃, car l’ozone se décompose rapidement de lui-même) |
| 2.2Fluctuation de la température | ±0.5℃
|
| 2.3 Température
Précision de la distribution |
±2.0℃
|
| 2.4. Humidité
Fluctuation |
35%～95111111111R.H（Customer select optional requirements) |
| 2.5 Fluctuation de l'humidité | ±3.0%. |
| 2.6 Humidité
Précision de la distribution |
±3.0%.
|
| 2.7 Concentration d'ozone
Précision |
0~1000pphm ±15%
|
| 2.8 Débit du gaz d'essai | 600±100MM/S |
| 2.9 Taux de rotation du plateau | 2±1r/min (réglable). |
| 2.10 Nombre de
Composants du test |
3 groupes d'expériences peuvent être menés simultanément |
| 2.11 Dynamique
Pull-Up Rat |
0-20HZ (taux de pull-up réglable) |
| III. Caractéristiques structurelles： | |
| 3.1. Structure de l'entreprise | Tout-en-un。 |
| 3.2. Matériau | Boîte intérieure : Plaque d'acier inoxydable SUS304
Boîte extérieure : Plaque d'acier inoxydable SUS304 ou peinture au four (beige). Isolation thermique : mousse de polyuréthane rigide + isolation en coton de silicate d'aluminium double protection. |
| 3.3. Porte | Porte simple, ouverture à gauche.
Deux bandes d'étanchéité en caoutchouc de silicone et un dispositif de chauffage électrique anti-condensation pour les cadres de fenêtres/porte. Au-dessus de la porte et de la fenêtre est équipée d'une fenêtre d'observation W300xH450㎜ et d'une lampe d'éclairage. |
| 3.4. Porte-échantillon
Exigences (seulement pour les essais dynamiques) |
Aux deux extrémités de l'échantillon à tester, l'échantillon doit être testé dans une direction essentiellement parallèle à la direction du flux d'air lorsqu'il est en contact avec l'air ozoné.
L'appareil doit être fabriqué dans un matériau qui ne décompose pas facilement l'ozone (par exemple, l'aluminium). L'échantillon est tourné à une vitesse de (20^-25) mm/s dans un plan de flux d'air sec vertical, chaque échantillon maintenant continuellement et simultanément un taux fixe d'arrachement. Le même temps de rotation du spécimen d'une semaine est de (8^-12) min. La zone de balayage de l'échantillon est au moins égale à 40% de la surface effective de la chambre d'essai. La préparation des échantillons doit être conforme aux dispositions de la norme GB/T 9865.1. Les échantillons doivent de préférence être découpés dans l'éprouvette nouvellement moulée ; si nécessaire, ils peuvent être découpés dans le produit fini. Les échantillons doivent être au nombre de trois au moins pour chaque condition d'essai. La largeur de l'échantillon standard long n'est pas inférieure à 10 mm, l'épaisseur est de 2,Omm Shi 0,2 mm, la longueur de l'échantillon entre les extrémités du gabarit avant l'étirement n'est pas inférieure à 40 mm. |
| 3.5 Panneau de contrôle | Affichage du contrôleur
Interrupteur d'alimentation Alarme de défaut Gouverneur du Rotary |
| 3.6. Configuration de la boîte | Intérieur avec un plateau tournant en acier inoxydable SUS #304
Trou de passage de câble de Ø50 mm : 1, avec couvercle et bouchon en caoutchouc silicone Roulettes mobiles 4pcs 4 supports fixes horizontaux Il y a un trou de drainage à l'arrière de la boîte pour l'évacuation des condensats de l'unité (diamètre 8cm). Système triphasé à cinq fils (câble à quatre fils + fil de terre de protection) câble 1 (2,5 m de long) |
| IV. Régulation de la circulation de l'air: | |
| 4.1. Méthode de régulation
4.2 Ventilateur de circulation |
Méthode d'alimentation en air ; diffusion horizontale échange de chaleur vertical circulation en arc.
Moteur à faible consommation d'énergie + ventilateur de circulation multi-centrifuge à arbre allongé en acier inoxydable. |
| V. Système de chauffage: | |
| 5.1. Chauffage
5.2. Méthode de contrôle |
Dissipateur thermique tubulaire en acier inoxydable à ailettes pour chauffage électrique。
Régulation PID, élément d'actionnement : relais à semi-conducteurs。 |
| VI.Système de réfrigération (adapté aux modèles nécessitant un contrôle de l'humidité) | |
| 6.1. Mode de travail | Réfrigération mécanique/refroidissement par air. |
| 6.2. Méthode de contrôle | Le contrôleur du système de contrôle ajuste automatiquement les conditions de fonctionnement du réfrigérateur en fonction des conditions d'essai. |
| 6.3. Compresseur | Compresseur hermétique à basse température et à haut rendement de marque réputée européenne et américaine. (France ; Tycon) |
| 6.4. Évaporateur | Réglage automatique de la capacité de charge à plusieurs niveaux. (Japon ; Heron Palace) |
| 6.5.Condensateur | Condensateur de vent |
| 6.6. Système d'expansion | Contrôle automatique de la capacité du système de réfrigération. |
| 6.7. Réfrigérant |
Réfrigérant écologique R404 (indice d'appauvrissement de la couche d'ozone égal à 0) (États-Unis ; DuPont) |
| 6.8 Processus de réfrigération | |
| 6.9. Réfrigération
Accessoires |
Soudure de protection à l'azote, pompe à vide à palettes à double étage, pour assurer la propreté interne du système de réfrigération, le fond du compresseur est conçu pour recevoir le bac à eau, le condensat passant par l'arrière du tuyau d'évacuation de la boîte vers l'extérieur de la boîte. |
| 6.10. Accessoires | a) Valve d'expansion (Danemark ; DANFOSS)
b) Électrovanne (Japon ; OMRON) c) Filtre (Danemark ; DANFOSS) d) Contrôleur de pression (Shanghai Fengshen) e) Vanne d'arrêt (Italie ; CASTEL) f) Séparateur d'huile (Europe et Amérique ; ALCO) Déshydratant, séparateur d'huile, fenêtre d'écoulement du réfrigérant, journal des réparations, interrupteur de protection contre la haute pression. |
| VII.Système de détection de l'ozone | |
| 7.1 Générateur d'ozone | (Génération d'ozone à l'aide d'un tube à décharge silencieux) (image de référence) |
| 7.2 Capteur d'ozone | Capteur de concentration d'ozone importé de Grande-Bretagne, permettant un contrôle précis |
| 7.3 Ozone
Système d'échappement |
Une fois l'expérience terminée, l'ozone présent dans la chambre d'expérimentation est évacué vers l'extérieur par un ventilateur et un conduit d'évacuation spéciaux. |
| VIII. Système de contrôle | |
| 8.1 Capteur | Un capteur de température au platine DIN PT-100Ω est utilisé. |
| 8.2 Contrôleur | Régulateur de température à affichage numérique LED de haute précision |
| 8.3
Spécifications du contrôleur |
Précision : ±0,1 °C + 1 chiffre.
Résolution de la température : 0.1. Plage de réglage du temps : 0,1 seconde~320 heures peuvent être réglées librement. Signal d'entrée de température Platinum PT100 type. Paramétrage du contrôle P.I.D., calcul automatique du P.I.D. |
| VIII. Dispositifs de protection de la sécurité | |
| 8.1. Protection du refroidissement | Interrupteur de protection contre la surchauffe du compresseur
Commutateur de protection contre la haute pression du compresseur Commutateur de protection contre les surintensités du compresseur |
| 8.2. Protection du chauffage | Protection contre la surchauffe de la surface de chauffe
Dispositif de protection contre les courts-circuits et les surcharges de l'appareil de chauffage |
| 8.3.Autres protections | Protection contre la surchauffe du moteur de circulation
Protection contre la surchauffe du ventilateur du condenseur Protection contre les hautes et basses températures et les surchauffes Dispositif de protection contre les inversions de phase et les sous-phases. Pas de protection contre les surcharges par fusible. Détecteur de fumée Dispositif de protection contre la mise hors tension de l'ensemble de la machine. Fusible de ligne et borne de type pleine gaine |
| IX. Accessoires et informations aléatoires | |
| 9.1. Étagère | Étagère 1 en acier inoxydable SUS304 (test statique de 10 kg pour une seule couche) |
| 9.2. Trous d'essai de puissance | Trou de test d’alimentation n°1, situé sur le côté gauche de l’appareil, muni d’un couvercle et d’un bouchon souple, dimensions Ø50 mm × 100 mm |
| 9.3. Cordon d'alimentation | Cordon d'alimentation (2 mètres de long) |
| 9.4. Orifice de drainage | Trou de drainage (diamètre 8 cm) |
| 9.5. Interface des sources d'air | Interface de source de gaz (diamètre 8 cm) 1 |
| 9.6. Roulettes mobiles | Roulettes mobiles 4 |
| 9.7. Coupelle de pied fixe | Pieds fixes horizontaux coupelle 4 |
| 9.8. Manuel d'entretien | Instructions d'utilisation et d'entretien 1 |
| 9.9. Manuel du contrôleur | Manuel du contrôleur 1 |
| 9.10. Carte de garantie | Carte de garantie 1 |
| X. Période de garantie / Service après-vente | |
| 10.1. Période de garantie | 1 an de garantie gratuite pour l'ensemble de la machine (sauf en cas de catastrophe naturelle ou de dommage causé par l'homme), service technique à vie |
| XI. Conditions d'utilisation des équipements | |
| 11.1. Source d'électricité | Cordon d’alimentation placé à l’arrière de l’appareil / AC 220 ± 5 %, %V / 50 ± 0,5 Hz |
| 11.2. Source d'eau | Eau du robinet (l'utilisateur doit fournir une tour d'eau de refroidissement) |
| 11.3. Source de gaz | Diamètre de l'interface 8 cm, pression 5 à 8KG |
| 11Conditions environnementales | Température : 5 ℃ à 30 ℃ Humidité relative : ≤85% |
| 11.5.
Exigences en matière d'accès |
Cet équipement est lourd. L'utilisateur doit tenir compte à l'avance de l'allée du site d'installation et des méthodes de manutention (voir les principaux indicateurs techniques en dehors de la taille et du poids). |
| 12.6 Exigences relatives au site | Il est préférable de disposer d'un drain de sol ou de raccorder un tuyau de drainage à proximité de l'enceinte d'essais.
Placement du mur du site pour la configuration de l'équipement de la capacité correspondante de l'air ou de l'interrupteur d'alimentation (c'est-à-dire 30A). Le terrain doit être plat, bien ventilé, exempt de gaz corrosifs inflammables et explosifs et de poussières. |
