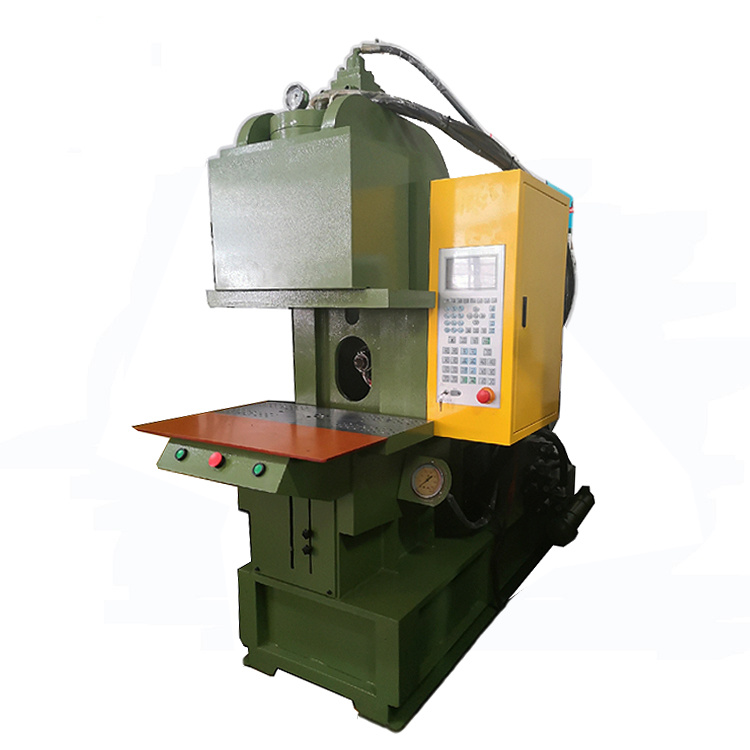

Aperçu du produit :
◆Ouverture verticale du moule, injection verticale, convient au moulage par insertion
Vis en acier nitruré, tube en matériau, entraînement par moteur hydraulique à couple élevé, pression d'injection à plusieurs niveaux, bonne performance de plastification.
Conception du cylindre de verrouillage du moule-mère à pression directe, serrage rapide du moule, serrage de sécurité du moule à basse pression, fermeture automatique du moule, contrôle de pression multiple, sécurité élevée et durée de vie du moule améliorée.
◆Dispositif de protection électrique, pas d'erreur, sécurité de l'opérateur de maintenance.
◆Affichage automatique des défauts, la maintenance est rapide et facile.
◆La commande électronique et l'hydraulique utilisent des pièces de marque, silencieuses, précises et durables.
Contrôle de la température à plusieurs niveaux, pression d'injection à plusieurs niveaux, taux de combustion, réglage progressif de la contre-pression, adapté au moulage de pièces plastiques de précision.
◆Moteur servo à économie d'énergie en option.
Cette machine offre un large éventail de fonctions programmables, notamment l'inclusion automatique, l'extraction et la production entièrement automatique.
◆Deux colonnes et quatre colonnes (option)
Paramètres techniques :
|
Type |
Modèle |
Unité |
ZL-3059-450 |
ZL-3059-550 |
ZL-3059-850 |
|
|
Système d'injection |
Diamètre de la vis |
mm |
30 |
35 |
45 |
|
|
Pression d'injection |
Kg/cm² |
1742 |
1594 |
1244 |
||
|
Volume théorique des tirs |
cm³ |
85 |
135 |
260 |
||
|
Poids max. de l'injection (PS) |
g |
77 |
123 |
290 |
||
|
Taux d'injection |
cm³/sec |
52 |
69 |
122 |
||
|
Course de la vis |
mm |
168 |
||||
|
Vitesse maximale de la vis |
tr/min |
0-190 |
||||
|
Force de contact de la buse |
tonnes |
2.4 |
2.6 |
3.9 |
||
|
Course de rétraction de la buse |
mm |
180 |
200 |
150 |
||
|
Nombre de Contrôle de la température |
– |
3+1 |
||||
|
Trémie à matériaux Capacité |
L |
25 |
50 |
|
||
|
Système de serrage |
Force de serrage |
tonnes |
45 |
55 |
85 |
|
|
Force d'ouverture |
tonnes |
8.3 |
13.5 |
15 |
||
|
Taille du plateau |
mm |
580X430 |
650X490 |
700X300 |
||
|
Distance entre Cravate nue |
mm |
400X250 |
500X340 |
|
||
|
Min. Hauteur du moule |
mm |
260/200 |
210 |
|||
|
Coup d'ouverture |
mm |
200 |
270 |
|||
|
Max. Ouvert Lumière du jour |
mm |
460/400 |
480 |
|||
|
Force d'éjection |
tonnes |
1.3 |
2.5 |
|||
|
Course de l'éjecteur |
mm |
45 |
80 |
|||
|
Système coulissant |
Course de la glissière |
mm |
– |
– |
||
|
|
|
|
|
|||
|
Poids max. Poids du moule |
kg |
– |
– |
|||
|
Dégagement de la station |
mm |
– |
– |
|||
|
Système d'alimentation hydraulique |
Pression hydraulique max. Pression hydraulique |
Kg/cm²(mPa) |
140 |
175 |
||
|
Sortie de la pompe |
L/min |
41 |
65 |
76 |
||
|
Capacité du réservoir d'huile |
L |
130 |
150 |
300 |
||
|
Eau de refroidissement Consommation |
/hr |
600-800 |
800-1000 |
1200-1500 |
||
|
Puissance du moteur de la pompe |
KW |
7.5 |
11 |
11 |
||
|
Puissance de chauffage du fût |
KW |
3.5 |
4.5 |
7.5 |
||
|
Puissance totale |
KW |
11 |
12 |
18.5 |
||
|
Autres |
Poids de la machine |
tonnes |
1.5 |
2.5 |
5.6 |
|
|
|
|
|
|
|
||
|
Machine Dimensions L*L*H |
m |
1.8*1.17* 2.34 |
2*1.2*2.69 |
3.9*1.5*2.7 |
||
|
Poids d'expédition |
tonnes |
|
|
|
||
|
Mesures d'expédition L*L*H |
mm |
|
|
|||
