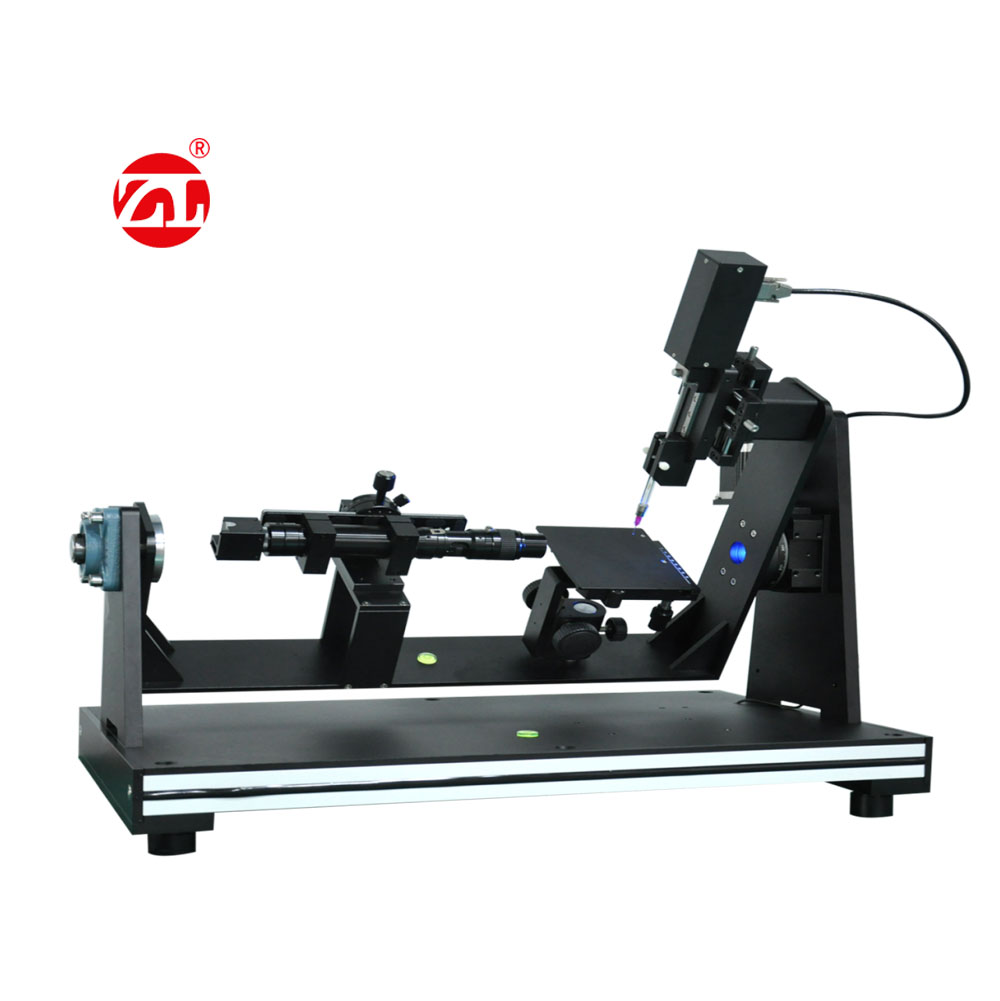

ZL-2823D Analyseur d'angle de contact à basculement automatique

Vue d'ensemble:

L'angle de contact est la ligne tangente de l'interface gaz-liquide à l'intersection des phases gazeuse, liquide et solide, et l'angle θ entre cette ligne tangente du côté liquide et la ligne de jonction solide-liquide ; la mesure de l'angle de contact est aujourd'hui la principale méthode d'évaluation des performances des surfaces.

L'instrument de mesure de l'angle de contact à inclinaison globale ZL-2823D adopte le principe de l'imagerie optique pour mesurer l'angle de contact de la surface de l'échantillon, la performance de mouillage, la tension interfaciale de la surface, l'énergie de surface, le roulement (angle de glissement), l'angle avant et arrière et l'hystérésis, etc. L'équipement adopte un dispositif d'alimentation en liquide entièrement automatique et un dispositif d'inclinaison globale automatique, avec des fonctions complètes et un coût élevé, qui peuvent répondre à diverses exigences de mesure conventionnelles. Il a été largement utilisé dans de nombreuses universités, instituts et entreprises.

Application:

La mesure de l'angle de contact est utilisée dans un large éventail d'industries et est devenue un instrument important pour évaluer les propriétés des surfaces dans des domaines tels que la fabrication de téléphones portables, la fabrication du verre, le traitement de surface, la recherche sur les matériaux, le génie chimique, la fabrication de semi-conducteurs, les revêtements et les encres, les circuits électroniques, les textiles et les fibres, ainsi que les applications médicales et biologiques.

1. étalement, pénétration, absorption et autres comportements de mouillage des liquides sur les surfaces solides, mesure de l'angle de contact statique par la méthode de la goutte d'eau ;
2. angle avant, angle arrière, hystérésis de l'angle de contact, angle de roulement, mesures dynamiques de l'angle de contact des matériaux sur des surfaces solides ;
3. étude continue en temps réel et enregistrement du processus des matériaux absorbants, analyse de la courbe de variation de l'angle de contact en fonction du temps ;
4. les mesures de l'angle de contact de divers matériaux spéciaux, par exemple les poudres, les surfaces incurvées, les échantillons superhydrophobes/superhydrophiles ;
5. essai de l'angle de contact de matériaux immergés dans des liquides par la méthode de la goutte attachée ;
6. Méthode de la goutte suspendue pour mesurer la tension interfaciale de surface et ses composantes polaires et dispersives pour divers liquides ;
7. le calcul de l'énergie libre de surface des solides et l'analyse de ses composantes polaires et dispersives ;

Analyse de l'adhérence des liquides sur les surfaces solides et évaluation de l'homogénéité et de la propreté des surfaces solides.

Principe :

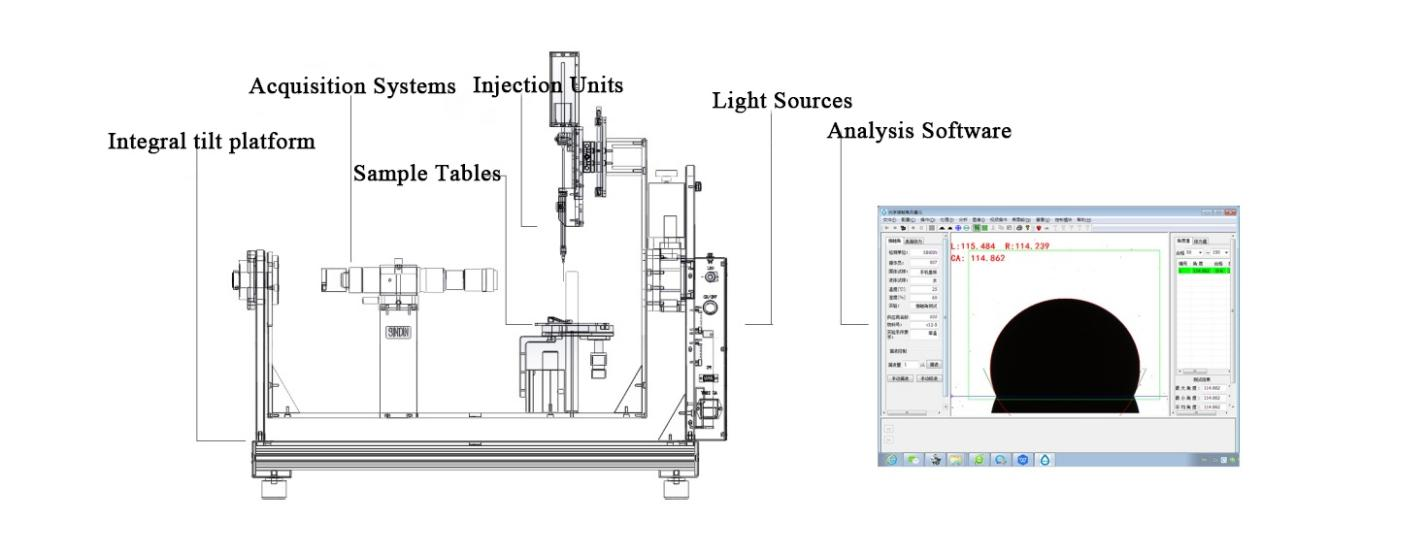

Comme indiqué ci-dessus, l'instrument de mesure de l'angle de contact est composé de six éléments principaux : source lumineuse, unité d'injection, tables d'échantillonnage, système d'acquisition, plateforme basculante globale et logiciel d'analyseL'équipement adopte le principe de l'imagerie optique.

Source lumineuse adopte une conception de lumière froide LED intensive, une luminescence uniforme, un nettoyage de l'image et une longue durée de vie ;

Unité d'injection adopte une pompe seringue de haute précision pour l'alimentation en liquide, contrôlée par logiciel avec une vitesse quantitative et fixe, des gouttes stables et une haute précision ;

Exemples de tableaux adopte une plate-forme tridimensionnelle de réglage manuel fin, un fonctionnement flexible, un positionnement précis, et l'étage d'échantillonnage peut être personnalisé en fonction de la taille réelle de l'échantillon.

TLe système d'acquisition adopte une caméra CCD importée noir et blanc, avec une prise de vue stable, une image claire, vraie et fiable, l'objectif adopte une configuration importée de qualité industrielle allemande, un grossissement réglable de 0,7 à 4,5 fois, pas de distorsion ni de déformation dans l'imagerie ;

La plate-forme d'inclinaison globale adopte un logiciel pour contrôler l'inclinaison avec une grande précision, l'exactitude pouvant atteindre 0,01°.

Le logiciel d'analyse est puissant et a la capacité de s'adapter automatiquement à une seule clé, avec la méthode d'adaptation internationale la plus avancée, pour répondre à l'adaptation précise de diverses formes de gouttelettes.

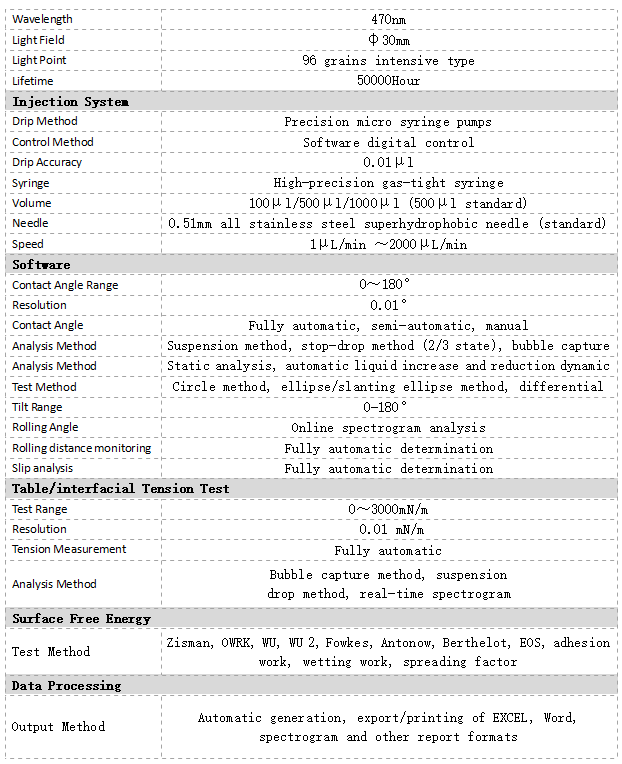

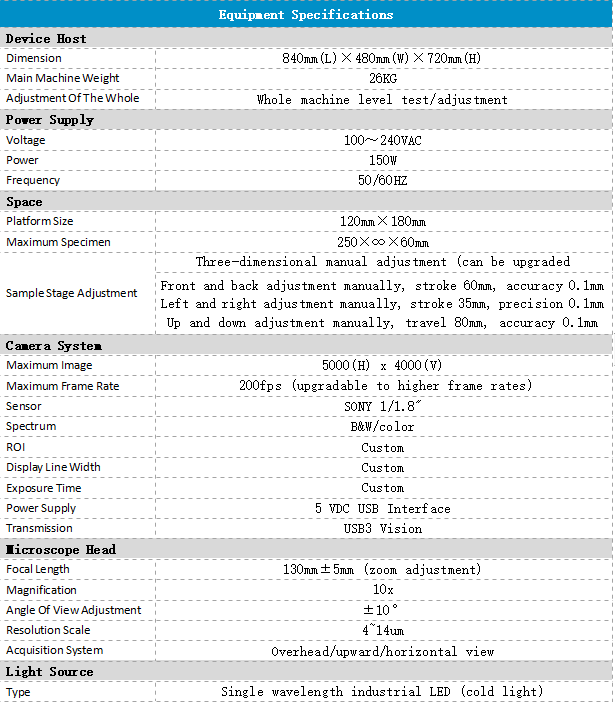

Spécifications：

Accord Standard :

1.GB/T 24368-2009 (détection des contaminants hydrophobes sur la surface du verre) ;

2.SY/T5153-2007 (Méthode de détermination de la mouillabilité des roches de réservoir) ;

3. ASTM D 724-99 (2003) (Méthode d'essai pour la mouillabilité de la surface du papier)
4. ASTM D5946-2004 (Mesure de l'angle de contact entre un film plastique et l'eau)
5. ISO 15989 (Mesure de l'angle de contact avec l'eau des films plastiques et des films minces traités par effet corona) ;

Caractéristiques du produit :

3. L'hôte adopte une structure en alliage d'aluminium d'aviation à haute résistance avec un concept de conception modulaire, un circuit de commande à puce intégré développé par l'entreprise, adoptant l'essence de la conception et la configuration de l'équipement d'angle de contact importé le plus performant au niveau international afin de garantir une excellente stabilité de l'instrument ;
4. l'utilisation d'un système de source de lumière froide à DEL dense et réglable de qualité industrielle (durée de vie de 25 000 heures ou plus) pour garantir une imagerie plus claire, tout en évitant la volatilisation de petites gouttelettes de liquide causée par une chaleur supplémentaire ;
5. Adoptez un mouvement industriel importé d'origine japonaise de haute performance, un objectif de zoom télécentrique de niveau industriel, qui permet d'obtenir une image sans distorsion, garantissant le meilleur effet d'imagerie ;
6. utilisant l'interface standard USB2.0, vitesse de transmission des données rapide, haute compatibilité, stabilité de l'imagerie ;
7. Le premier en Chine à fournir un échantillon d'étalonnage de la mesure de l'angle de contact importé d'Allemagne pour garantir la précision de l'instrument, la pièce standard d'étalonnage de l'angle 3°5°8° ; 60°90°120° ; 115° (en option).
8. conception flexible du système d'acquisition, applicable à la plupart des environnements de mesure, simple pour faire face à une variété de mesures complexes de la surface de l'échantillon ;
9. Avec la méthode d'analyse de l'angle de contact la plus avancée au monde, pour répondre à tous les types de liquides La méthode d'analyse de l'angle de contact la plus avancée au monde peut répondre à l'ajustement précis de tous les types d'images de gouttelettes de liquide, y compris l'ellipse différentielle unique.

et les méthodes d'ajustement de l'imagerie liquide spéciale du cercle différentiel ;

  10. avec la fonction d'ajustement rapide de la mesure de l'angle de contact bilatéral, une analyse plus complète de la mouillabilité des surfaces liquides et solides, une analyse plus précise de la situation réelle de la mouillabilité de la surface ;

   11. filmage dynamique, données d'essai vidéo rapides, permettant d'enregistrer en continu les changements de l'angle de contact de l'essai, puis ajustement automatique des lots par le logiciel ;

   12. le logiciel génère automatiquement des rapports, qui couvrent les formulaires Word, Excel, les spectrogrammes et d'autres formes de rapports de données ;

   13.Avec une variété de pièces fonctionnelles optionnelles, notre équipe de recherche et développement est en mesure de répondre aux diverses exigences de mesure personnalisées proposées par les clients ;

    14.avec la fonction de mesure de l'angle avant et arrière, pour faciliter la mesure la plus efficace possible de la stabilité de la surface de l'échantillon ;

     15.La fonction de mesure de l'angle de rotation permet de distinguer intelligemment le point de glissement de la surface du matériau et de mesurer l'angle d'avance et de recul ;

Service après-vente

1. modèles conventionnels, livraison éclair ;
2. garantie d'un an pour l'ensemble de l'instrument global ;
3. fournir des services expérimentaux gratuits avant la vente ;
4. Mise à jour en ligne gratuite à vie du logiciel global de l'instrument ;
5. Formation régulière des connaissances opérationnelles et théoriques au siège ;
