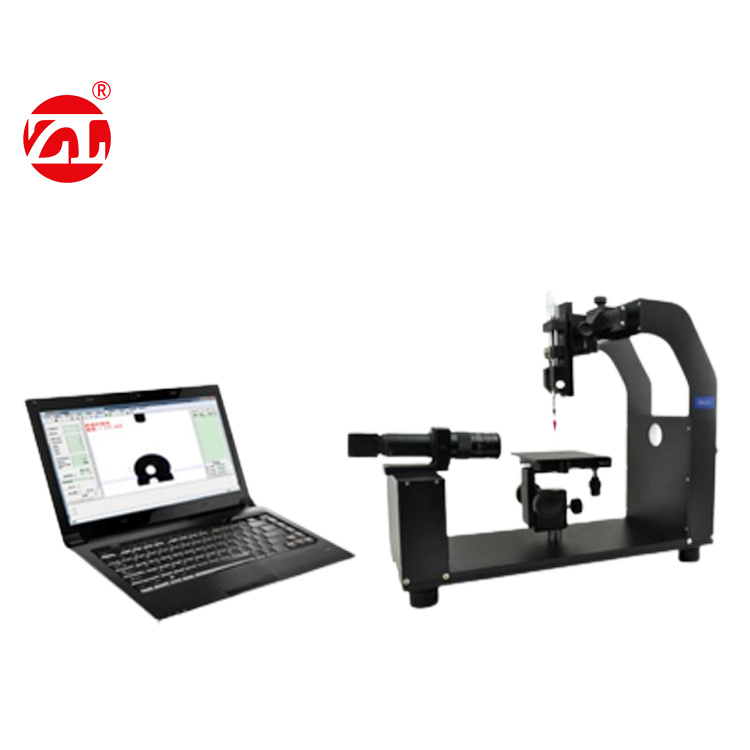

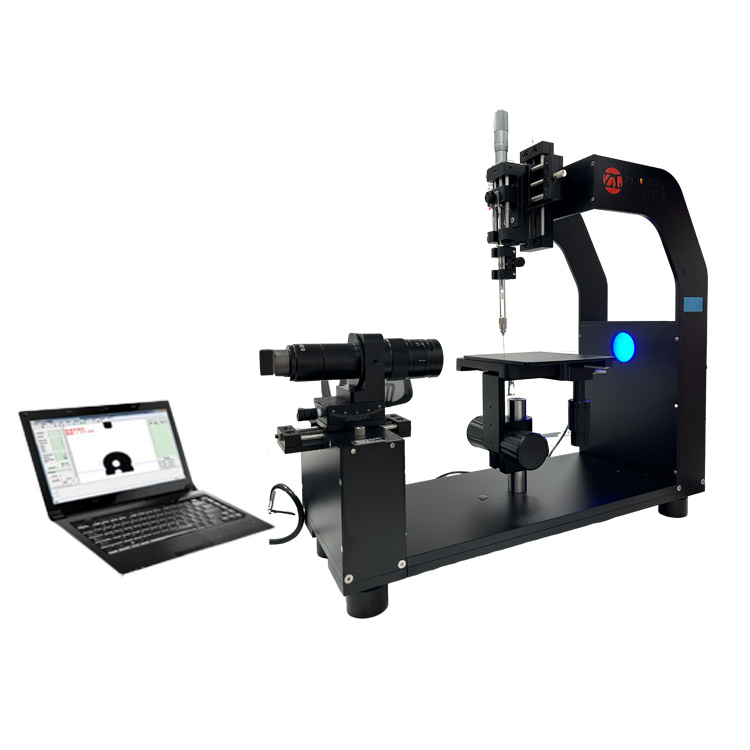

ZL-2823C Analyseur d'angle de contact de type standard

Vue d'ensemble:

L'angle de contact est la ligne tangente de l'interface gaz-liquide à l'intersection des phases gazeuse, liquide et solide, et l'angle θ entre cette ligne tangente du côté liquide et la ligne de jonction solide-liquide. La mesure de l'angle de contact est aujourd'hui la principale méthode d'évaluation des performances des surfaces.

L'instrument de mesure de l'angle de contact standard ZL-2823C adopte le principe de l'imagerie optique pour mesurer l'angle de contact de la surface de l'échantillon, la mouillabilité, la tension interfaciale de la surface, l'énergie de surface et d'autres propriétés au moyen de l'analyse du contour de l'image. L'équipement est rentable, complet et peut répondre à divers besoins de mesure conventionnels.

Application:

La mesure de l'angle de contact est utilisée dans un large éventail d'industries et est devenue un instrument important pour évaluer les propriétés des surfaces dans des domaines tels que la fabrication de téléphones portables, la fabrication du verre, le traitement de surface, la recherche sur les matériaux, le génie chimique, la fabrication de semi-conducteurs, les revêtements et les encres, les circuits électroniques, les textiles et les fibres, ainsi que les applications médicales et biologiques.

1. étalement, pénétration, absorption et autres comportements de mouillage des liquides sur les surfaces solides, mesure de l'angle de contact statique par la méthode de la goutte d'eau ;
2. angle avant, angle arrière, hystérésis de l'angle de contact, angle de roulement, mesures dynamiques de l'angle de contact des matériaux sur des surfaces solides ;
3. étude continue en temps réel et enregistrement du processus des matériaux absorbants, analyse de la courbe de variation de l'angle de contact en fonction du temps ;
4. les mesures de l'angle de contact de divers matériaux spéciaux, par exemple les poudres, les surfaces incurvées, les échantillons superhydrophobes/superhydrophiles ;
5. essai de l'angle de contact de matériaux immergés dans des liquides par la méthode de la goutte attachée ;
6. Méthode de la goutte suspendue pour mesurer la tension interfaciale de surface et ses composantes polaires et dispersives pour divers liquides ;
7. le calcul de l'énergie libre de surface des solides et l'analyse de ses composantes polaires et dispersives ;

Analyse de l'adhérence des liquides sur les surfaces solides et évaluation de l'homogénéité et de la propreté des surfaces solides.

Principe :

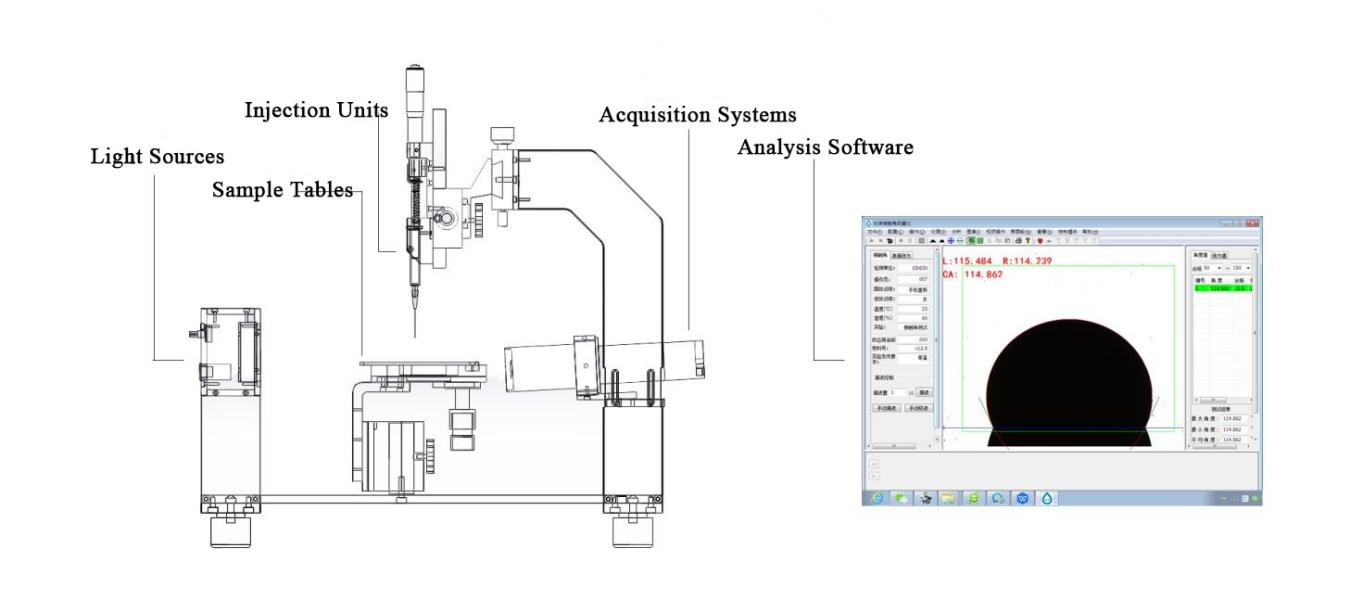

Comme indiqué ci-dessus, l'instrument de mesure de l'angle de contact est composé de cinq éléments principaux : source lumineuse, unité d'injection, échantillon tablesSystème d'acquisition et logiciel d'analyseL'équipement adopte le principe de l'imagerie optique.

Source lumineuse adopte une conception de lumière froide LED intensive, une luminescence uniforme, un nettoyage de l'image et une longue durée de vie ;

Unité d'injection adopte une alimentation micro manuelle par bouton, avec des chutes stables et une grande précision ;

Sample tables adopte une plate-forme de réglage manuel tridimensionnel, un fonctionnement flexible, un positionnement précis, et le plateau d'échantillonnage peut être personnalisé en fonction de la taille réelle de l'échantillon.

Le système d'acquisition adopte une caméra CCD importée noir et blanc, avec une prise de vue stable, des images claires et fiables, et l'objectif adopte une configuration importée de qualité industrielle allemande, avec un grossissement réglable de 0,7 à 4,5 fois et aucune distorsion de l'image ;

Le logiciel d'analyse est puissant, avec une capacité d'ajustement automatique à une touche, avec la méthode d'ajustement internationale la plus avancée, pour répondre à l'ajustement précis de diverses formes de gouttelettes ;

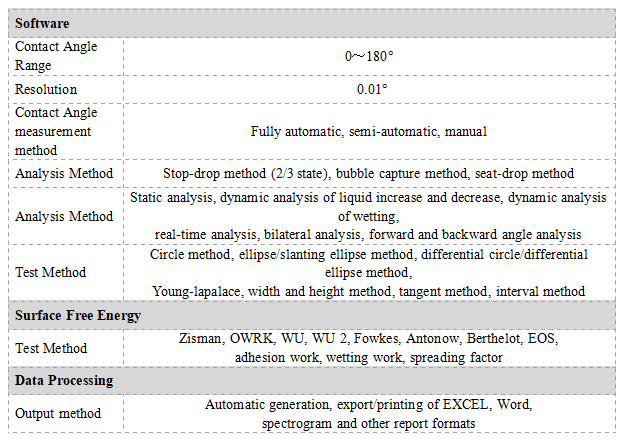

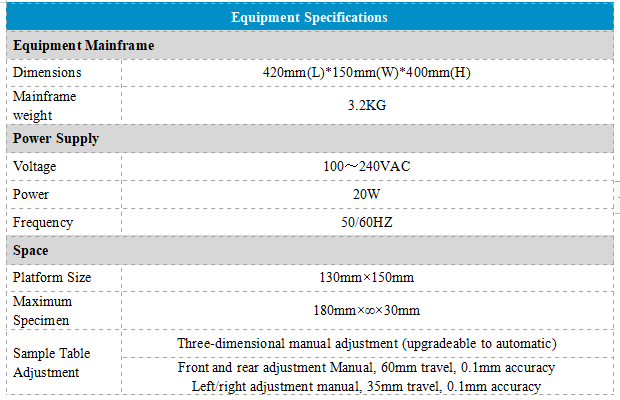

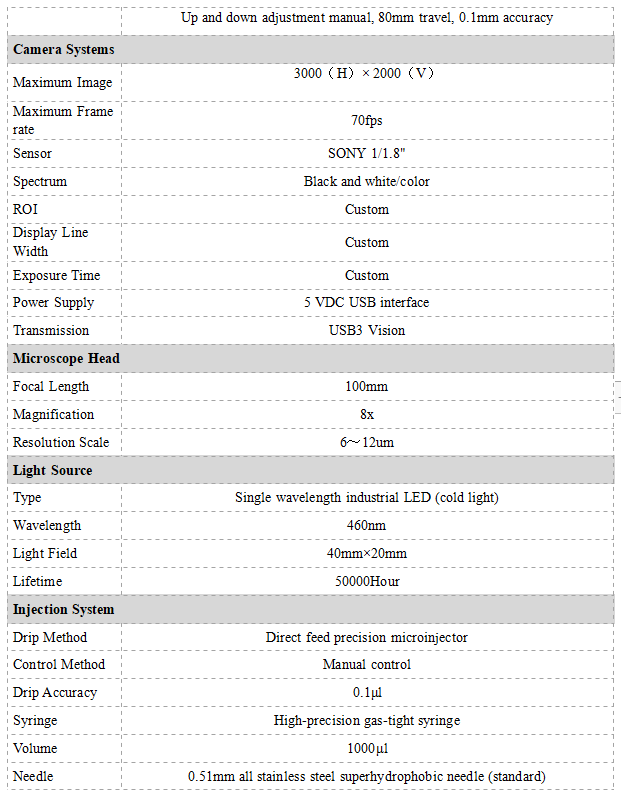

Spécifications：

Accord Standard :

1.GB/T 24368-2009 (détection des contaminants hydrophobes sur la surface du verre) ;

2.SY/T5153-2007 (Méthode de détermination de la mouillabilité des roches de réservoir) ;

3. ASTM D 724-99 (2003) (Méthode d'essai pour la mouillabilité de la surface du papier)
4. ASTM D5946-2004 (Mesure de l'angle de contact entre un film plastique et l'eau)
5. ISO 15989 (Mesure de l'angle de contact avec l'eau des films plastiques et des films minces traités par effet corona) ;

Caractéristiques du produit :

1. L'hôte adopte une structure en alliage d'aluminium d'aviation à haute résistance avec un concept de conception modulaire, un circuit de commande à puce intégré développé par l'entreprise, adoptant l'essence de la conception et la configuration de l'équipement d'angle de contact importé le plus performant au niveau international afin de garantir une excellente stabilité de l'instrument ;
2. l'utilisation d'un système de source de lumière froide à DEL dense et réglable de qualité industrielle (durée de vie de 25 000 heures ou plus) pour garantir une imagerie plus claire, tout en évitant la volatilisation de petites gouttelettes de liquide causée par une chaleur supplémentaire ;

3. Adoptez un mouvement industriel importé d'origine japonaise de haute performance, un microscope à zoom continu de qualité industrielle, pour garantir l'authenticité de l'image et obtenir le meilleur effet d'imagerie ;

4. utilisant l'interface standard USB2.0, vitesse de transmission des données rapide, haute compatibilité, stabilité de l'imagerie ;
5. Le premier en Chine à fournir un échantillon d'étalonnage de la mesure de l'angle de contact importé d'Allemagne pour garantir la précision de l'instrument, la pièce standard d'étalonnage de l'angle 3°5°8° ; 60°90°120° ; 115° (en option).
6. conception flexible du système d'acquisition, applicable à la plupart des environnements de mesure, simple pour faire face à une variété de mesures complexes de la surface de l'échantillon ;
7. Grâce à la méthode d'analyse de l'angle de contact la plus avancée au monde, il est possible de répondre à tous les types de liquides.

La méthode d'analyse de l'angle de contact la plus avancée au monde peut répondre à l'ajustement précis de tous les types d'imagerie de gouttelettes de liquide, y compris les méthodes uniques d'ajustement de l'imagerie de liquide spéciale de l'ellipse différentielle et du cercle différentiel ;

8. En utilisant la méthode de calcul de pointe internationale, le logiciel a réalisé un ajustement entièrement automatique afin d'éviter les erreurs causées par l'opération humaine ;
9. La fonction d'ajustement rapide de la mesure de l'angle de contact bilatéral permet une analyse plus complète.

Mouillabilité des surfaces liquides et solides, analyse plus précise de la situation réelle de mouillage de la surface ;

10. filmage dynamique, données d'essai vidéo rapides, permettant d'enregistrer en continu les variations de l'angle de contact de l'essai, puis de procéder à un ajustement automatique par lots à l'aide du logiciel ;
11. Le logiciel génère automatiquement des rapports, sous forme de documents Word, Excel, de spectrogrammes et d'autres types de rapports de données ;
