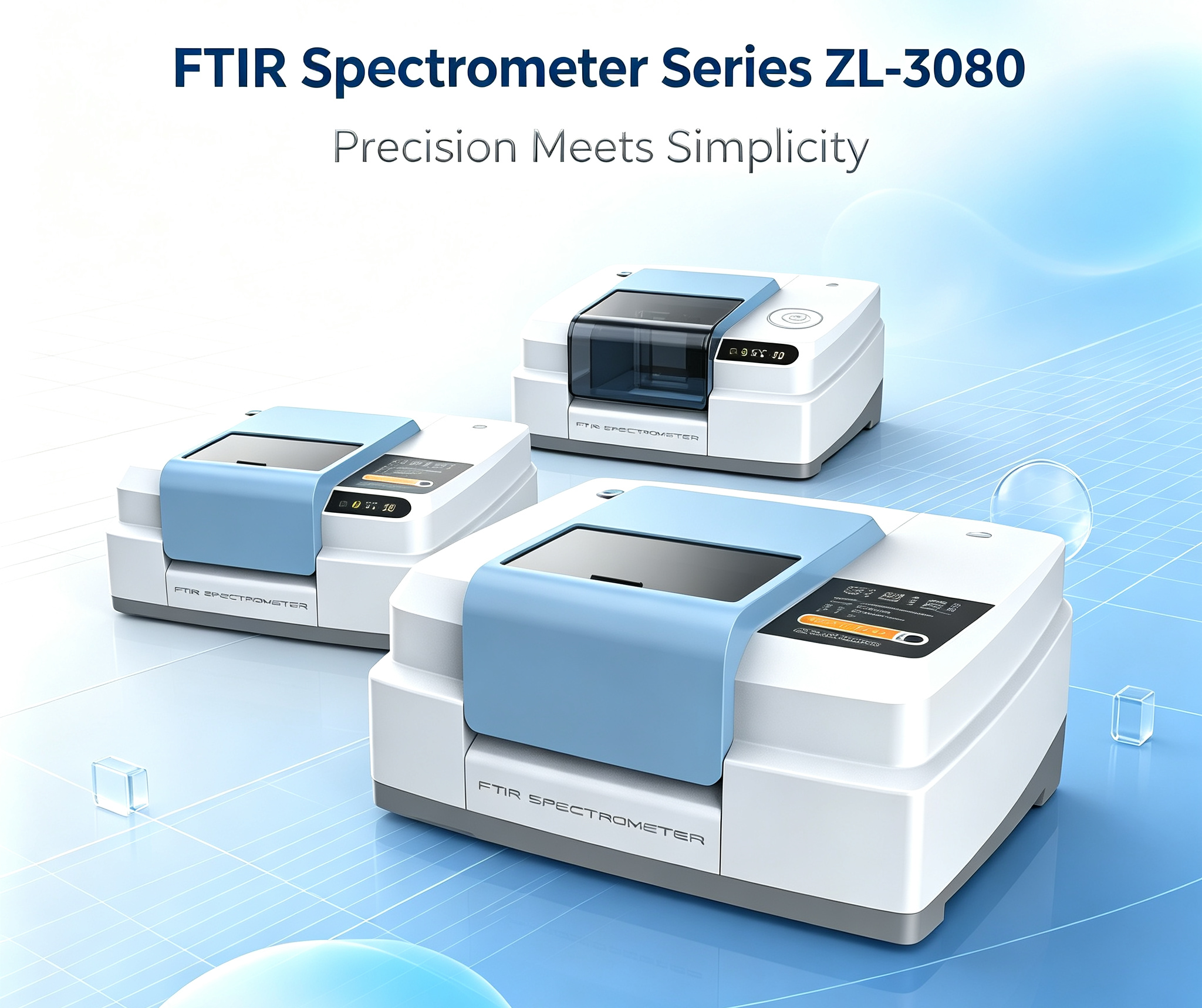

مطياف الأشعة تحت الحمراء بتحويل فورييه (FTIR) طراز ZL-3080 — دليل عملي

بعبارات بسيطة، يُعدّ FTIR تقنية تلتقط “بصمة جزيئية” للمادة. عندما يصطدم ضوء الأشعة تحت الحمراء بعينة ما، تمتص الروابط الكيميائية المختلفة أطوال موجات محددة من الضوء، مما يخلق نمطاً فريداً من الامتصاص—تماماً كما أن لكل شخص بصمة فريدة، فإن لكل جزيء “بصمة طيفية” خاصة به.
يأتي اسم هذه التقنية من تحويل فورييه في الرياضيات، وهو أسلوب يفصل “إشارة مختلطة” إلى مكوناتها الفردية.

تخيل الأمر هكذا: أنت في حفلة سمفونية، حيث تُعزف جميع الآلات الموسيقية معاً. تسمع أذناك الصوت المُجمَّع. لكن لو توفرت لديك أداة تستطيع فصل صوت كل آلة على حدة، لاستطعت تحليل ما عزفه الكمان والتشيللو والفلوت بشكل منفصل. إن FTIR هو بالضبط تلك الأداة!

يعمل مطياف الأشعة تحت الحمراء التقليدي وكأنه “يقوم بمسح آلة واحدة في كل مرة”—ينظر إلى طول موجة واحد، ثم ينتقل ببطء إلى الطول التالي. أما ZL-3080 FTIR فيعمل كـ“التقاط صورة عائلية”—فيُسجل جميع الأطوال الموجية دفعة واحدة، ثم يستخدم الرياضيات لفصلها.

كيف يعمل

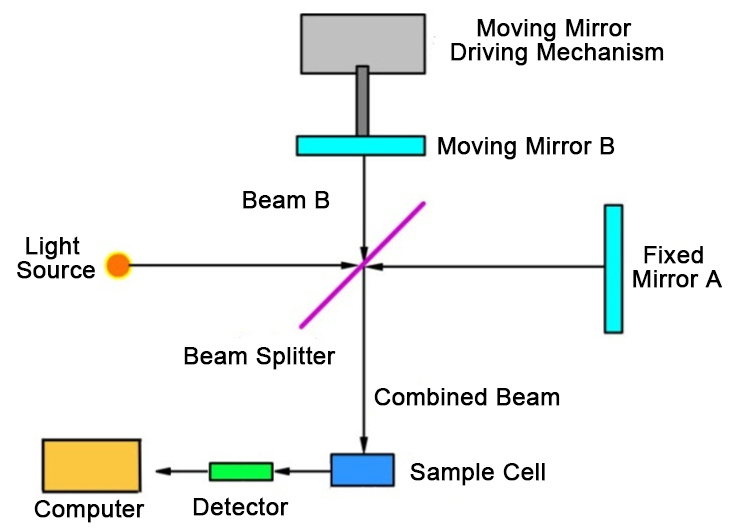

قلب تقنية FTIR هو جهاز بصري يُسمى مقياس التداخل ميشيلسون.

الخطوة الأولى: التداخل الضوئي

يدخل الضوء الصادر من المصدر إلى مقياس التداخل، حيث يُقسَّم بواسطة مقسم الشعاع إلى حزمتين: إحداهما تتجه نحو مرآة ثابتة، والأخرى نحو مرآة متحركة. وعندما يعود الضوءان بعد الانعكاس ويتحدان معاً، وبسبب تغيّر موقع المرآة المتحركة، تختلف أطوال المسار بين الحزمتين، مما يؤدي إلى ظاهرة التداخل—أحياناً يتعاضدان (مثل تلاقي موجتين مائيتين عند قمتهما = ارتفاع أعلى)، وأحياناً يُلغِيان بعضهما البعض (مثل تلاقي قمة بموجة وقاع بموجة = سطح مستوٍ). يقوم الجهاز بتسجيل منحنى “شدة الضوء مقابل موضع المرآة”—وهذا هو المخطط التداخلي.

 الخطوة الثانية: امتصاص العينة
تمر حزمة المخطط التداخلي عبر العينة، حيث تمتص الجزيئات أطوالاً موجية محددة بشكل انتقائي، مما يؤدي إلى تغيّر شكل المخطط.

الخطوة الثالثة: تحويل فورييه—يقوم الكمبيوتر بتطبيق تحويل فورييه على المخطط التداخي، ليحوّل الإشارة من “مجال الموقع” إلى “مجال التردد”، ومن ثم ينتج لنا الطيف النهائي للأشعة تحت الحمراء:

المحور السيني = عدد الموجات (cm⁻¹)—فكر فيه كـ“رقم الهوية” للون الضوء: كلما زاد الرقم، كان الضوء ذو طول موجي أقصر وطاقة أعلى (أكثر زرقة)، وكلما انخفض الرقم، كان الضوء ذو طول موجي أطول وطاقة أقل (أكثر حمرة).

المحور الصادي = الامتصاص أو النفاذية—كلما ارتفع الذروة، زاد وجود ذلك الرابط الكيميائي المحدد.

إضافة حالات التطبيق:

في صناعة الإلكترونيات، يُستخدم FTIR بكثرة لتحديد الملوثات الدقيقة على أسطح اللوحات الإلكترونية بسرعة. على سبيل المثال، يمكن بسهولة تحديد بقع الفشل الموصلية على أطراف الذهب بأنها بقايا مادة اللحام، أو تلوث بزيت السيليكون، أو فائض المادة اللاصقة، وذلك باستخدام الميكرو-FTIR، مما يساعد المصانع على تتبع مشكلات عمليات التنظيف أو التوزيع.

حالة السلع الاستهلاكية: هل غطاء الهاتف “الآمن للغذاء” فعلاً آمن للغذاء؟
العديد من أغطية الهواتف التي تدّعي أنها مصنوعة من مادة TPU (بولي يوريثان حراري) أو السيليكون “آمنة للغذاء” قد تكون في الواقع مخلوطة بمخلفات رخيصة معاد تدويرها من بولي بروبيلين (PP) أو بولي إيثيلين (PE). يمكن لتقنية FTIR بسرعة اكتشاف هذه الشوائب المغشوشة مباشرة عند وصول البضائع؛ فمن خلال مقارنة قمم الامتصاص المميزة، يمكن خلال دقائق تحديد ما إذا كانت المادة نقية أم ملوثة. وهذا يجعل تقنية FTIR أول نقطة تأمين عند منصة استلام المواد، قبل إجراء أي اختبارات مكلفة ومطولة لسلامة المواد المتنقلة.

ثلاث مزايا رئيسية

1. السرعة

تقوم أجهزة المطياف التقليدية بفحص طول موجي واحد في كل مرة، ويستغرق مسح الطيف الكامل دقائق. أما جهاز FTIR فيفحص جميع الأطوال الموجية دفعة واحدة، ويستغرق المسح بضع ثوانٍ فقط. وهذا أمر بالغ الأهمية في حالات الفحص السريع مثل مراقبة الجودة في خطوط الإنتاج أو الرصد البيئي في حالات الطوارئ.
يُسمى هذا "ميزة المضاعفة"، وتُعرف أيضاً باسم "ميزة فيلغيت".

2. الإنتاجية البصرية العالية

لا تحتوي أجهزة FTIR على شقوق كما في أجهزة المطياف التقليدية، ولذلك يصل ضوء أكثر إلى العينة والكاشف. وهذا يعني حساسية أعلى ونسبة إشارة إلى ضوضاء أفضل.

يُسمى هذا "ميزة الإنتاجية"، وتُعرف أيضاً باسم "ميزة جاكينو".

3. دقة عالية في عدد الموجات

تستخدم أجهزة FTIR ليزرًا كمرجع داخلي للأطوال الموجية، مما يجعل قيم أرقام الموجات المقاسة دقيقة جدًا ومستقرة مع مرور الوقت. وهذا أمر أساسي لبناء مكتبات طيفية قياسية وإجراء التحليل الكمي.

التطبيقات الرئيسية

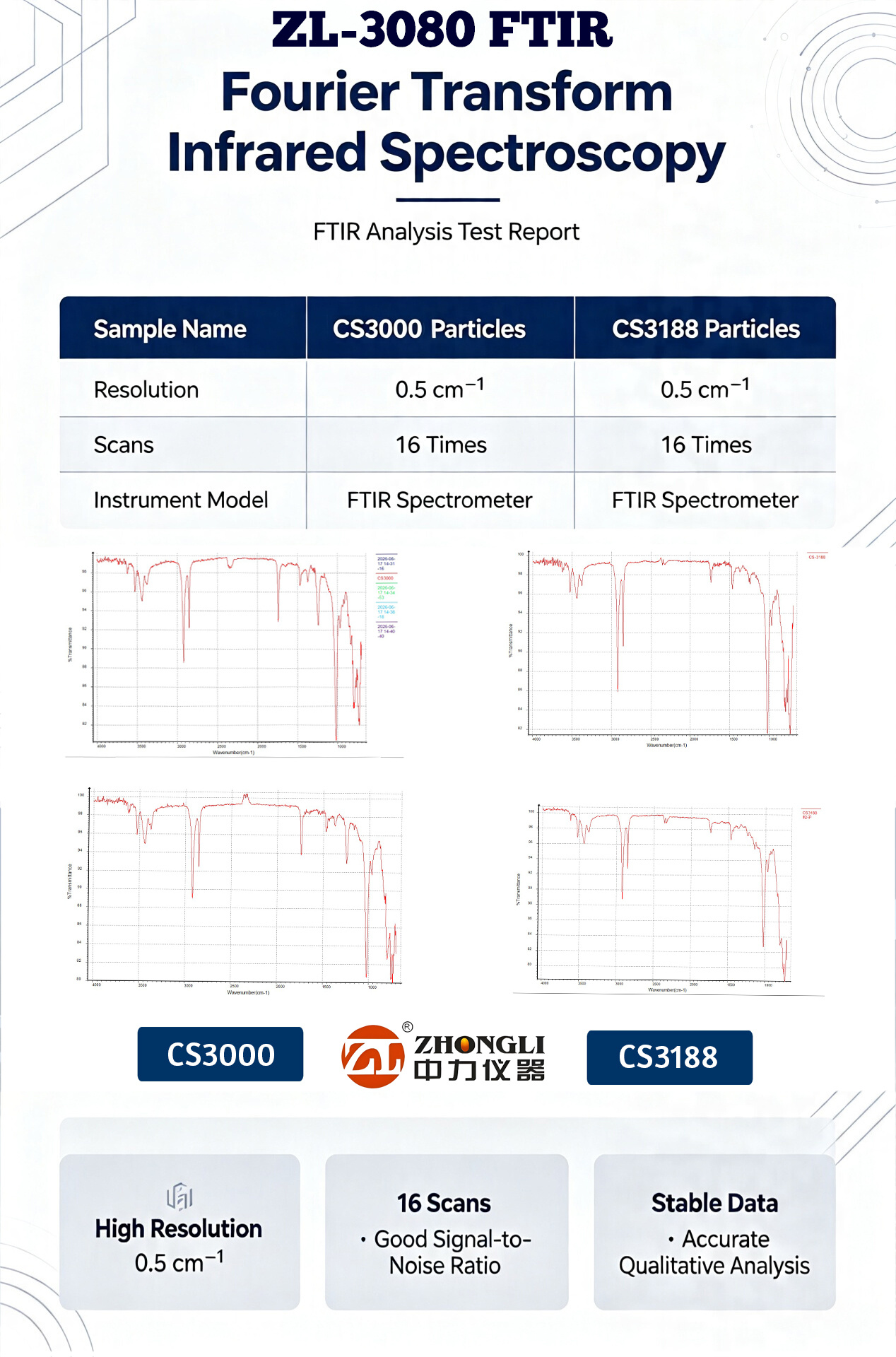

كيفية القراءة ZL-3080 طيف FTIR؟
يحتوي طيف FTIR على ثلاثة عناصر رئيسية:

1. موقع القمة: مكان تواجد قمة الامتصاص على المحور السيني (عدد الموجات). تمتلك المجموعات الوظيفية المختلفة مواقع قمم مميزة ثابتة؛ فمثلاً، تكون C=O عادةً حول 1700 سم⁻¹، وO-H حوالي 3300 سم⁻¹.

2. شدة القمة: ارتفاع القمة أو مساحتها. كلما زادت كمية المجموعة الوظيفية، زادت قوة القمة.

3. شكل القمة: عرض القمة ودرجة تناظرها. يمكن أن تظهر المجموعة الوظيفية نفسها بأشكال مختلفة في بيئات كيميائية متعددة؛ فعلى سبيل المثال، تصبح قمم O-H أكثر اتساعاً عند حدوث روابط هيدروجينية.

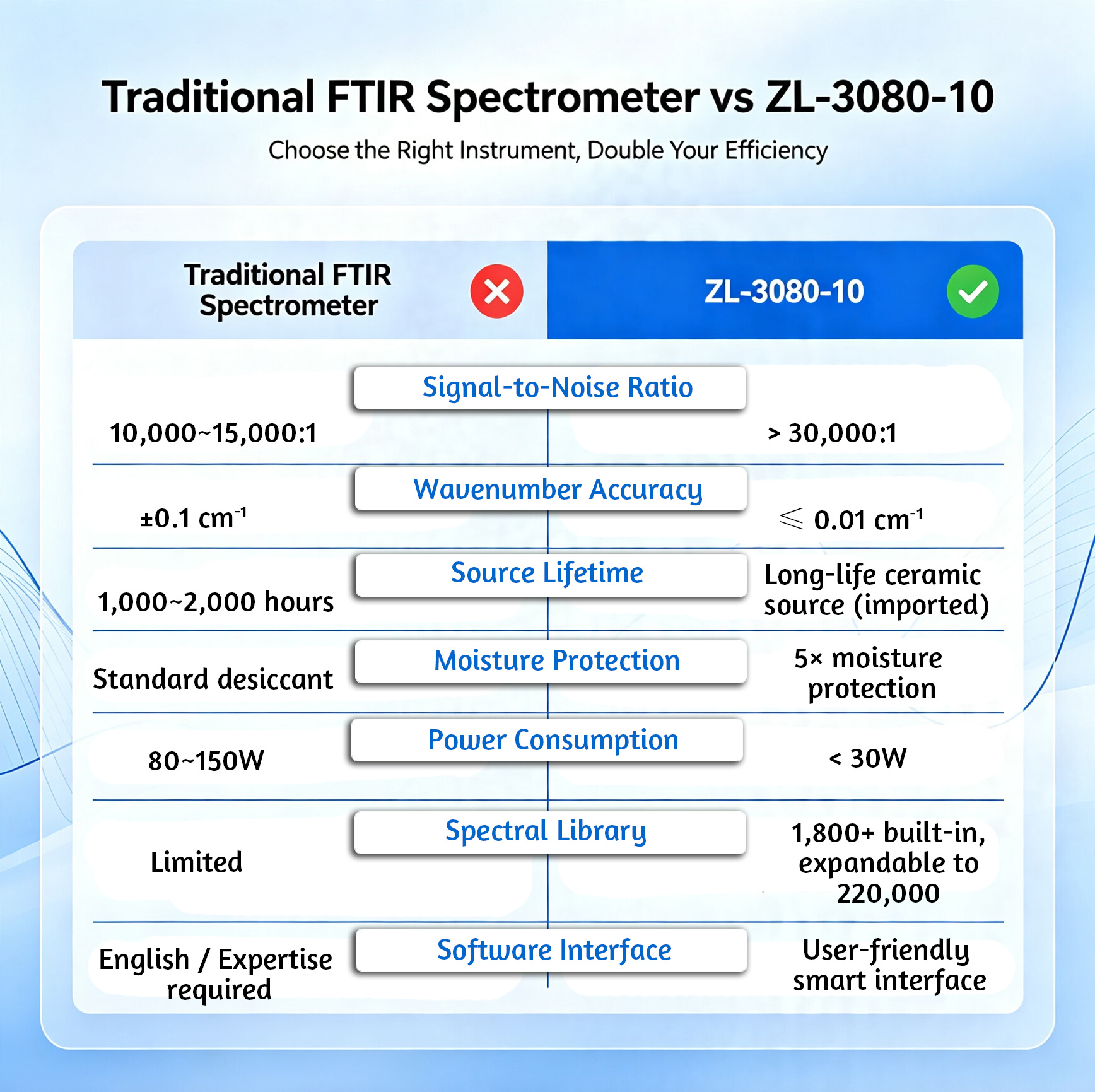

مطياف FTIR التقليدي مقابل ZL-3080-10

FTIR مقابل التقنيات الأخرى

ملخص بجملة واحدة: كيفية الاختيار

إذا كنت تريد تحديد عشرات أو مئات المكونات دفعة واحدة (مثل تحليل ملوث غير معروف)، فاختر مطياف FTIR (فكر في تقنية التعرف على الوجه).

إذا كنت ترغب فقط في تتبع تركيز غاز محدد واحد (مثل مراقبة ثاني أكسيد الكربون في ورشة العمل)، فاختر مقياس NDIR (أقل تكلفة، ويؤدي الغرض) (فكر في قياس الطول).

إذا كنت بحاجة إلى دقة جزء في المليون (ppm) ولا تمانع الانتظار لمدة 20 دقيقة، فاختر تقنية الكروماتوغرافيا (فكر في فحص سجلات تسجيل الأسرة).

نصائح عملية:

1. المعايرة الأساسية أمر بالغ الأهمية. يعتمد مطياف FTIR بشكل كبير على معايرة الطيف الأساسي. احرص دائماً على قياس الخلفية قبل قياس العينة، وقم بتحديثها بانتظام، خاصة عند تغير درجة الحرارة أو الرطوبة.

2. احذر من تداخل بخار الماء وثاني أكسيد الكربون. فكلاهما يمتلك امتصاصاً قوياً في نطاق الأشعة تحت الحمراء، مما قد يؤثر على تحليل العينة. تستخدم العديد من أجهزة FTIR نظام التنقية بالنيتروجين أو التجفيف المغلق لتقليل هذا التداخل.

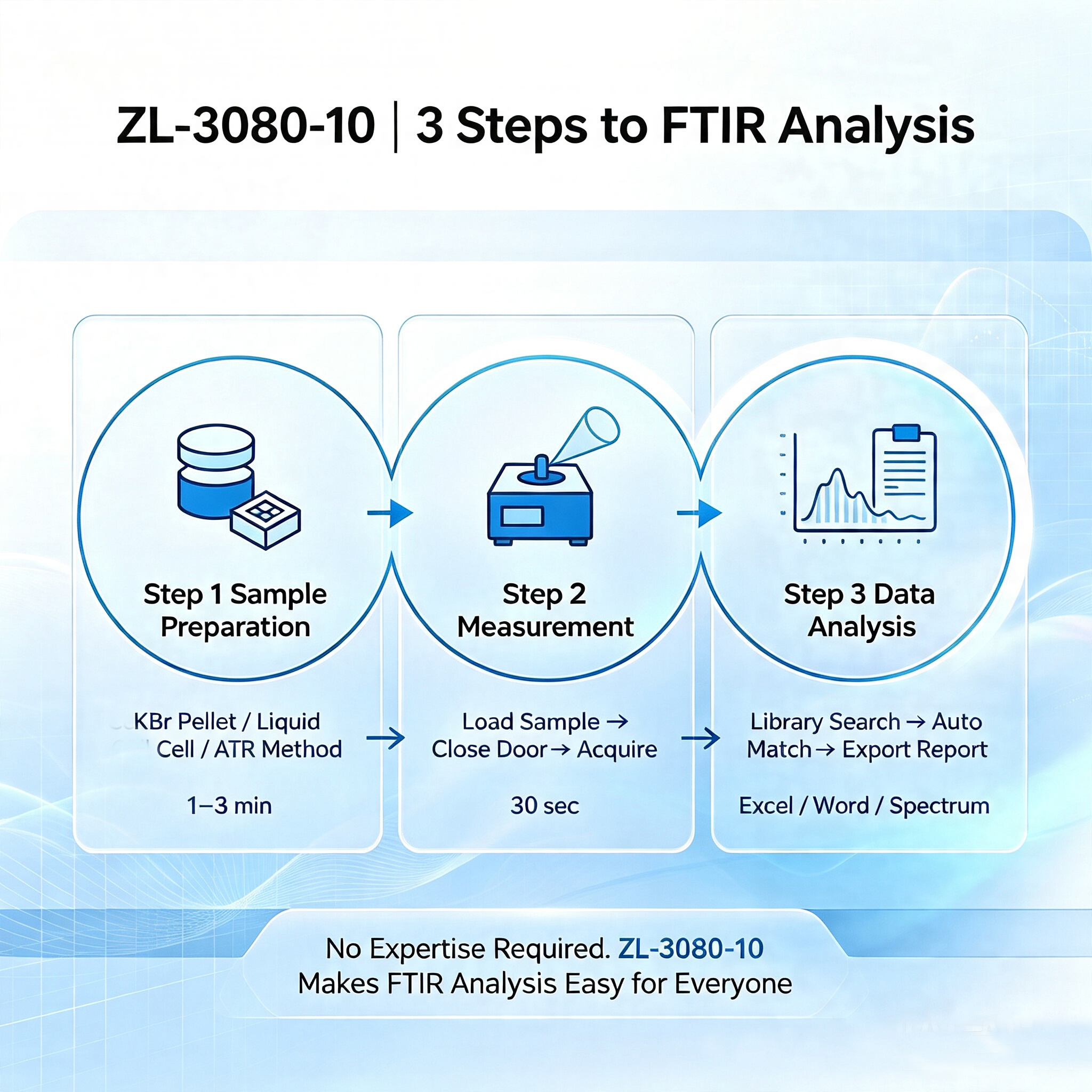

3. تحضير العينة له أهمية كبيرة. يتطلب وضع ATR تلامساً جيداً بين العينة والبلورة، بينما يتطلب وضع النقل سماكة مناسبة للعينة (إذا كانت سميكة جداً يحدث امتصاص كامل، وإذا كانت رقيقة جداً تكون الإشارة ضعيفة).

خاتمة:
يُعدّ مطياف FTIR طراز ZL-3080 “معدات أساسية” في مجالات علوم المواد، والأدوية، ومراقبة البيئة، وصناعة الإلكترونيات، وغيرها. فكر فيه كـ“الميكروسكوب الشامل” في المختبر— فهو ليس أرخص الأجهزة، لكن السرعة وثراء المعلومات والموثوقية التي يقدمها تجعله استثماراً ذا قيمة. فإذا كنت غالباً ما تحتاج إلى الإجابة عن أسئلة مثل: “ما هذه المادة؟”، “ما الذي اختلط بها؟”، أو “أي خطوة في خط الإنتاج أخفقت؟”، فإن مطياف FTIR هو “السكين السويسري” الأكثر جدوى الذي يمكنك امتلاكه في صندوق أدواتك.
