Обзор

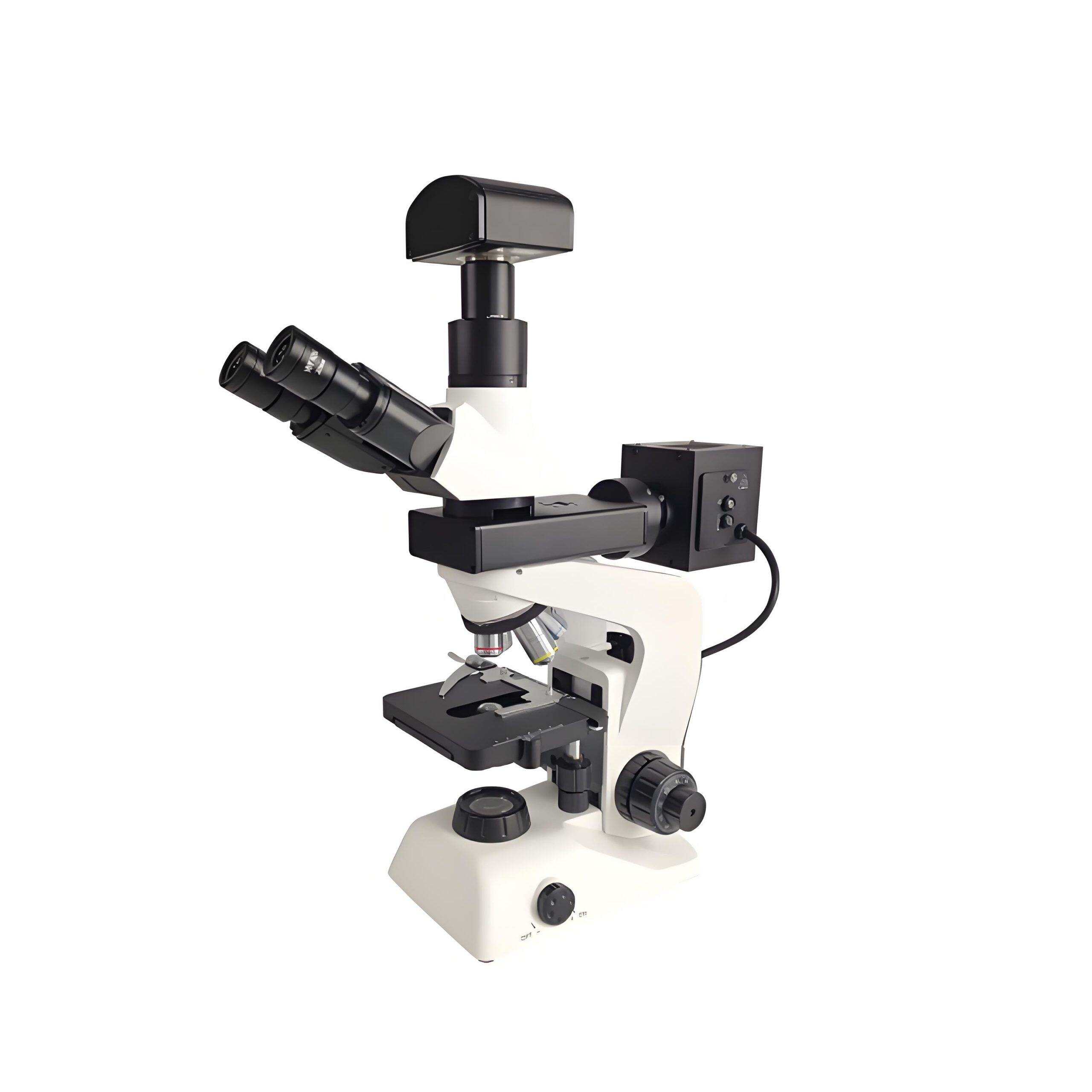

ZL-2515 — это новый прямой металлографический микроскоп с режимами наблюдения в светлом поле, поляризованном свете и эпи-освещении, большим полем зрения, высокой точкой выноса зрачка и высоким разрешением. Система освещения Колера с эпи-освещением, в качестве источника света используется светодиод 5 Вт или галогенная лампа 12Ⅴ30 Вт. Внешний вид соответствует эргономичному дизайну, красивый и щедрый, простой и удобный в эксплуатации. Эта модель может быть оснащена цифровой промышленной камерой, программным обеспечением для металлографической оценки и другими аксессуарами для адаптации к различным ситуациям наблюдения.
Основные функции
Коаксиальная грубая и точная регулировка, с механическим верхним пределом и устройством регулировки натяжения, ход грубой регулировки 25 мм, точность точной регулировки 0,002 мм.
Композитная двухслойная механическая подвижная платформа, низкое положение руки, коаксиальная регулировка и плоская платформа размером 200 мм*135 мм, прикрепленная к механической платформе для удобного размещения образца.
Падающее освещение Колера и антибликовая структура эффективно предотвращают помехи от отраженного света, благодаря чему изображение становится более четким, а контрастность поля зрения улучшается.
Области применения
Применимые случаи: заводской осмотр и испытания, лабораторные исследования, учебные экспериментальные классы и т. д.;
Область применения: металлы, минералы, керамика, электроника и т.д.
Технические характеристики
|
Модель
|
ЗЛ-2515
|
|
Окуляр
|
WF10×/20 мм 10× широкоугольный окуляр с высокой точкой фокусировки, вращающаяся ось, трехокулярная наблюдательная трубка (наблюдение 70%, видео 30%)
|
|
Наблюдательная труба
|
Шарнирный бинокулярный тубус, наклон на 30°, поворот на 360°, регулировка межзрачкового расстояния 48 мм～75 мм (поле зрения φ20), 48 мм～76 мм (поле зрения φ22)
|
|
Объективный чейнджер
|
Малый преобразователь наклона с четырьмя отверстиями
|
|
Цель
|
Металлографические объективы Infinity Plan
|
5× NA=0,12 WD=21,5
|
|
Объектив металлографический дальнего плана «Бесконечность»
|
10× NA=0,25 WD=16, 20× NA=0,4 WD=9,3, 50× NA=0,55 WD=6,3
|
|
Устройство грубой и точной фокусировки
|
Коаксиальная грубая и точная регулировка, с механическим верхним пределом и устройством регулировки натяжения, ход грубой регулировки 25 мм, точность точной регулировки 0,002 мм
|
|
Этап
|
Размер стола: 200*135 мм, диапазон перемещения: 76 ммX50 мм
|
|
Осветительное устройство
|
Светодиодная лампа 5 Вт/галогеновая лампа 12Ⅴ30 Вт
|
|
Интерфейс камеры
|
0,5× Трубка камеры
|
|
Рабочий блок питания
|
AC220В±5 50Гц
|
Конфигурация микроскопа
|
Имя
|
ЗЛ-2515
|
|
Хозяин
|
●
|
|
Вращающаяся тринокулярная наблюдательная труба (70% наблюдение, 30% видео)
|
●
|
|
Окуляр WF10×/20 мм с широким полем зрения и высоким выносом зрачка, 10×
|
●●
|
|
WF10×/20 мм 10× широкоугольный окуляр с регулируемой диоптрией и высокой точкой фокусировки
|
○
|
|
Малоугловой преобразователь с четырьмя отверстиями
|
●
|
|
Малоугловой преобразователь с пятью отверстиями
|
○
|
|
Объектив бесконечного плана металлографический 5× NA=0,12 WD=21,5
|
●
|
|
Объектив металлографический с бесконечным фокусным расстоянием 10× NA=0,25 WD=16
|
●
|
|
Объектив металлографический с бесконечным фокусным расстоянием 20× NA=0,4 WD=9,3
|
●
|
|
Объектив металлографический с бесконечным фокусным расстоянием 50× NA=0,55 WD=6,3
|
●
|
|
Объектив металлографический бесконечный дальнего плана 100× (сухой) NA=0,8 WD=2,9
|
○
|
|
Отражательная механическая платформа: размер стола 200*135 мм, диапазон перемещения: 76 ммX50 мм
|
●
|
|
Механический столик трансмиссии: диапазон перемещения 76 мм×50 мм (со стеклянной пластиной для двойного использования)
|
–
|
|
Система светодиодного проходящего освещения мощностью 3 Вт с регулируемой световой полосой и конденсатором Аббе
|
–
|
|
Подсветка Falling Kohler, 5 Вт светодиод теплого цвета, плавная регулировка интенсивности света, с переменной апертурной диафрагмой и полевой диафрагмой
|
●
|
|
Падающее освещение по Колеру, галогенная лампа 12 В 30 Вт, плавная регулировка интенсивности света, с переменной апертурной диафрагмой и полевой диафрагмой
|
○
|
|
Поляризационный прибор
|
○
|
|
0,5× адаптер для камеры
|
●
|
|
Адаптер питания, сертифицированный 3C (включая шнур питания)
|
●
|
|
Чехол от пыли (нейтральный)
|
●
|
|
Инструкция по эксплуатации
|
●
|
|
Шестигранный ключ
|
●
|
|
Упаковочный картон
|
●
|
|
Упаковка из пенопласта
|
●
|
Ппрофессиональная операционная система для количественного металлографического анализа изображений (программное обеспечение для металлографического анализа и оценки) Введение (необязательно)
- Введение в программное обеспечение для металлографического анализа
Последнее обновление программного обеспечения металлографического анализа касается 470 существующих модулей металлографической организации, охватывающих все существующие металлографические инспекции. Подробности см. в каталоге металлографических модулей.
«Профессиональная операционная система для количественного металлографического анализа изображений», настроенная системой металлографического анализа изображений, обрабатывает и сравнивает, обнаруживает, оценивает, анализирует, подсчитывает и выводит графические отчеты для собранных спектров образцов в режиме реального времени. Программное обеспечение объединяет современную передовую технологию анализа изображений, которая является идеальным сочетанием металлографического микроскопа и интеллектуальной технологии анализа. Система измеряет и оценивает результаты быстро и правильно в соответствии с национальным стандартом (GB) и другими соответствующими отраслевыми стандартами (JB/YB/HB/QC/DL/DJ/ASTM и т. д.). Система имеет полный китайский интерфейс, который лаконичен и прост в эксплуатации. После простого обучения или обращения к руководству по эксплуатации ею можно свободно управлять. Она также обеспечивает быстрый способ изучения металлографических знаний и популяризации операций.
- Основные функции:
- Программное обеспечение для редактирования изображений: получение изображений, хранение изображений и еще более десяти функций;
- Программное обеспечение для обработки изображений: улучшение изображений, наложение изображений и еще более десяти функций;
- Программное обеспечение для измерения изображений: десятки функций измерения, таких как периметр, площадь, процентное содержание и т. д.;
- Метод вывода: вывод таблицы данных, вывод гистограммы, вывод изображения на печать.
Специальный металлографический программный пакет:
- Измерение и оценка размера зерна (извлечение границ зерен, реконструкция границ зерен, однофазный, двухфазный, измерение размера зерна, оценка);
- Измерение и оценка неметаллических включений (включая сульфиды, оксиды, силикаты и т. д.);
- Измерение и оценка содержания перлита и феррита; измерение и оценка скорости сфероидизации графита в ковком чугуне;
- Измерение обезуглероженного и науглероженного слоя, измерение толщины поверхностного покрытия;
- Измерение глубины проплавления сварного шва
- Измерение площади фаз ферритной и аустенитной нержавеющей стали;
- Анализ первичного кремния и эвтектического кремния в высококремнистом алюминиевом сплаве;
- Анализ материалов титановых сплавов и т.д.;
- Содержит металлографические карты почти 470 наиболее часто используемых металлических материалов для сравнения, отвечающие требованиям металлографического анализа и проверки большинства изделий;
- В связи с постоянным увеличением количества новых материалов и импортных марок, материалы и стандарты оценки, которые еще не были введены в программное обеспечение, могут быть настроены и введены.
Образец атласа: (Программное обеспечение содержит металлографические атласы более 470 наиболее часто используемых металлических материалов, и соответствующие металлографические атласы могут быть добавлены в соответствии с потребностями пользователя)
|
|
|
|
|
|
|
Зерно G18Cr4V
размер после закалки
|
Определение содержания бейнита
|
Перлитная структура низкоуглеродистой деформированной стали
|
Металлография серого чугуна-перлит
|
Металлография серого чугуна – распределение графита
|
|
|
|
|
|
|
|
Металлографическая микроструктура литой углеродистой стали
|
Модификация фосфором литого алюминиево-кремниевого сплава
|
Содержание переохлажденного графита в сером чугуне
|
Пережог литого алюминиево-кремниевого сплава
|
Степень графитации углеродистой стали
|
|
|
|
|
|
|
|
Определение среднего размера зерна
|
Определение глубины азотированного слоя и испытание на рыхлость
|
Оценка длины мартенситной иглы
|
Оценка сфероидизации графита
|
Рейтинг инструментальной стали с объемным содержанием карбида
|
- Состав системы:
Вся программная система состоит из следующих частей:
1 программное обеспечение (CD);
- Ключ шифрования: тип USB + динамическая проверка кода;
- Текстовые материалы: «Руководство пользователя» (на CD);
Устройство ПЗС-камеры (промышленная камера HD 5 миллионов)
Микрометрическая линейка.
- Аппаратная операционная среда: Система WINDOWS XP, WIN7 32/64, WIN8
- Рекомендуемая конфигурация компьютера:
⑴Процессор: Pentium 4, основная частота 2.8G или выше;
⑵Память: 1G и более (иначе будут ошибки при установке);
⑶Жесткий диск: на диске C имеется более 2 ГБ свободного места, и программное обеспечение (рекомендуется) установлено на диске C;
⑷ Видеокарта: видеокарта AGP, которая может обеспечить 3D-ускорение и может достичь истинной цветопередачи;
2. ПЗС-камера или цифровая камера:
Приемлемы как ПЗС-камеры, так и цифровые камеры с разрешением 450 строк и выше.
