Invoering:

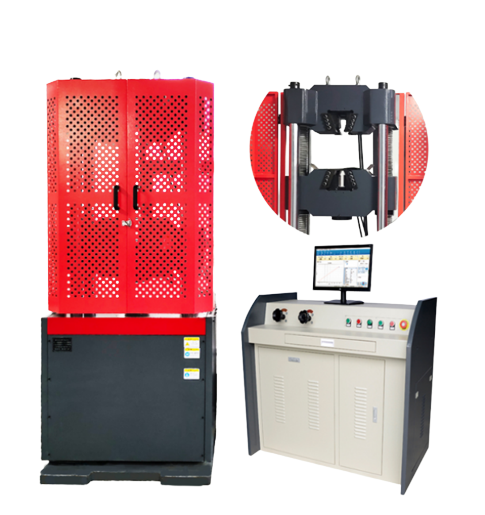

De hoofdmachine bestaat uit twee kolommen, twee schroeven en het onderste type oliecilinder, de trekruimte bevindt zich boven de hoofdmachine en de druk- en buigtestruimte bevindt zich tussen de onderste balk van de hoofdmachine en de werktafel. Het gegevensmeet- en controlesysteem gebruikt een zeer nauwkeurige A/D-converter om respectievelijk gegevens over kracht, verplaatsing en vervorming te verzamelen, die de kenmerken heeft van een hoge meetnauwkeurigheid en goede betrouwbaarheid, en voldoet aan de vereisten van GB, ISO, ASTM en andere normen voor trek-, druk-, buig- en schuiftests van metaal.
Invoering:
De hoofdmachine bestaat uit twee kolommen, twee schroeven en het onderste type oliecilinder, de trekruimte bevindt zich boven de hoofdmachine en de druk- en buigtestruimte bevindt zich tussen de onderste balk van de hoofdmachine en de werktafel. Het gegevensmeet- en controlesysteem gebruikt een zeer nauwkeurige A/D-converter om respectievelijk gegevens over kracht, verplaatsing en vervorming te verzamelen, die de kenmerken heeft van een hoge meetnauwkeurigheid en goede betrouwbaarheid, en voldoet aan de vereisten van GB, ISO, ASTM en andere normen voor trek-, druk-, buig- en schuiftests van metaal.
Transmissiesysteem:
De onderste balk wordt door een motor opgetild via een reductor, kettingaandrijving en schroefklemaandrijving om de aanpassing van de rek- en compressieruimte te realiseren.
Het hydraulische systeem:
Hydraulische olie in de olietank via de motor aangedreven hogedrukpomp in het oliecircuit, stroomt door het hogedrukoliefilter, stuurt de olieklep terug, in de cilinder. De computer verzamelt en analyseert de gegevens via de sensor en geeft de uurwaarde weer, en de tester regelt de stroomsnelheid door de olietoevoerklep om de snelle en langzame snelheid van de testkracht te realiseren.
Controlesysteem:
l Ondersteuning voor trek-, druk-, schuif-, buig- en andere testen;
l Stelt de olietoevoer- en retourklep handmatig in, met eenvoudige en flexibele bediening;
l Ondersteunt de aanpassing van testparameters;
l Neemt open EXCEL-rapportformulieren over en ondersteunt door de gebruiker gedefinieerde rapportformaten;
l Flexibel en eenvoudig testresultaten opvragen en afdrukken, met ondersteuning voor het afdrukken van meerdere monsters en het op maat sorteren van afdrukitems;
Het programma beschikt over krachtige testanalysefuncties;
l Het programma ondersteunt twee niveaus van hiërarchisch beheer (beheerder, tester) gebruikersbeheerrechten;
Veiligheidsbeschermingsapparaat
Wanneer de testkracht 3% van de maximale testkracht overschrijdt, schakelt de overbelastingsbeveiliging en de oliepompmotor uit.
Wanneer de zuiger de bovenste limietpositie bereikt, stopt de oliepompmotor.
Wanneer de straal daalt tot de ingestelde positie, stopt de eindbeveiliging en de reductor.
Technische indicatoren:
|
Maximale testkracht (KN) |
600 |
|
|
Testkrachtmeting Bereik (KN) |
4%-100% |
Geen staging voor de hele reis, gelijk aan 4 staging |
|
Relatieve fout van de test Krachtindicatiewaarde |
＜±%1 van de weergegeven waarde |
|
|
Oplossende kracht van testkracht |
Maximale belasting 1/300000 |
|
|
Relatieve fout van Vervormingswaarde |
＜±%1 van de weergegeven waarde |
|
|
Deformatie resolutie |
Maximale vervorming 1/300000 |
|
|
Maximale trekproefruimte (mm) |
600 |
|
|
Compressieruimte (mm) |
500 |
|
|
Zuigerslag (mm) |
200 |
|
|
Afstand tussen Kolommen (mm) |
450 |
|
|
Maximaal klembereik van ronde specimen (mm) |
Φ6-Φ40 |
|
|
Maximale klemming Dikte van het vlakke monster (mm) |
0-30 |
|
|
Maximale klembreedte van Plat monster (mm) |
75 |
|
|
Plaatgrootte (mm) |
Φ160 |
|
|
De maximale afstand tussen de twee punten van het buigpunt (mm) |
300 |
|
|
Breedte van de buigsteunrol (mm) |
140 |
|
|
Klemmodus |
Hydraulische klemming |
|
|
Hostgrootte (mm) |
750*600*2250 |
|
|
Oliebron Consolegrootte (mm) |
1100*750*1000 |
|
|
Totaal motorvermogen (kW) |
2 |
|
|
Totaalgewicht (kg) |
1750 |
|
Systeemconfiguratie:
|
Testmachine Mainframe |
Twee kolommen, twee schroeven, cilinder naar beneden type |
1 set |
|
Druksensor |
Oliedruksensor |
1 alleen |
|
Controleer de oliebron |
Eigendomstechnologie |
1 set |
|
Softwaremeting en controlesysteem |
Software, verplaatsing sensor inbegrepen |
1 set |
|
Elektrisch regelsysteem |
Eigendomstechnologie |
1 set |
|
Computer |
Merk computer |
1 set |
|
Drukkers |
Inkjetprinter |
1 set |
|
Rond exemplaar Rekhulpmiddelen |
Φ6-13, Φ13-Φ26, Φ26-Φ40 |
Optioneel 2 betalingen |
|
Hulpmiddelen voor het uitrekken van vlakke specimens |
0-15mm |
1 setje |
|
Compressiehulpmiddelen |
Φ160 |
1 set |
|
Gebruiksaanwijzing Conformiteitscertificaat Paklijst |
———– |
1 setje |
|
Buigaccessoires |
Spanwijdte 615*160mm, Rechte rol Φ30,40mm |
Optioneel |
|
Elektronische extensometer (Beijing IJzer en Staal Onderzoeksinstituut) |
Standaard afstand 50mm,
Vervorming 10mm |
Optioneel |
