Samenvatting van de apparatuur:
Deze testkamer biedt een gesimuleerde omgeving van hoge temperatuur, lage temperatuur, hoge vochtigheid en lage vochtigheid om het materiaal en de sterke dempingsgraad van rubber, plastic, elektronische producten, enz. te detecteren voor en na de test. Deze machine kan ook de containeromgeving simuleren om het vervagen en krimpen van rubber en plastic bij hoge temperatuur en vochtigheid te detecteren. Test de hittebestendigheid, koudebestendigheid, droge weerstand en vochtigheidsbestendigheid van verschillende materialen. Het is geschikt voor kwaliteitscontrole-inspectie van fabrieken in industrieën zoals elektronica, elektrische apparaten, batterijen, universiteiten, onderzoeksinstituten, inspectie- en quarantainebureaus, papierproducten, voedsel, voertuigen, auto-onderdelen, metalen, chemie, bouwmaterialen en andere industrieën.
Samenvatting van de apparatuur:
Deze testkamer biedt een gesimuleerde omgeving van hoge temperatuur, lage temperatuur, hoge vochtigheid en lage vochtigheid om het materiaal en de sterke dempingsgraad van rubber, plastic, elektronische producten, enz. te detecteren voor en na de test. Deze machine kan ook de containeromgeving simuleren om het vervagen en krimpen van rubber en plastic bij hoge temperatuur en vochtigheid te detecteren. Test de hittebestendigheid, koudebestendigheid, droge weerstand en vochtigheidsbestendigheid van verschillende materialen. Het is geschikt voor kwaliteitscontrole-inspectie van fabrieken in industrieën zoals elektronica, elektrische apparaten, batterijen, universiteiten, onderzoeksinstituten, inspectie- en quarantainebureaus, papierproducten, voedsel, voertuigen, auto-onderdelen, metalen, chemie, bouwmaterialen en andere industrieën.
Gedetailleerde parameters:
|
Model |
ZL-80 (A~G) |
ZL-150 (A~G) |
ZL-225 (A~G) |
ZL-408 (A~G) |
ZL-608 (A~G) |
ZL -800 (A~G) |
ZL-1000 (A~G) |
|
Binnenmaat W*H*D(cm) |
40x50x40 |
50x60x50 |
50x75x60 |
60x85x80 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Buitenmaat W*H*D(cm) |
100X170X87 |
105X175X97 |
115X190X97 |
135X195X115 |
145x185x137 |
145X210X130 |
147X210X140 |
|
Temperatuurbereik |
-70℃~+100℃(150℃) (A:+25℃ B:0℃ C:-20℃ D:-40℃ E:-50℃ F:-60℃ G:-70℃) |
||||||
|
Vochtigheidsbereik |
201111111111~98%1R.H.(101111111111-98%1R.H/5%~98%1R.H is de specifieke conditie) |
||||||
Technische parameter:
|
Item |
Beschrijving |
|
Naam |
Temperatuur- en vochtigheidskamer |
|
Model |
ZL-6004 |
|
Voldoen aan de norm |
⒈ GB11158 hoge temperatuur testkamer technische omstandigheden ⒉ GB10589-89 Technische omstandigheden voor testkamer met lage temperaturen ⒊ GB10592-89 Technische omstandigheden voor testkamers met hoge en lage temperaturen ⒋ Technische voorwaarden van GB/T10586-89 vochtige warmtetestkamer ⒌ GB/T2423.1-2008 Testmethode voor testkamer met lage temperatuur ⒍ GB/T2423.2-2008 testmethode voor hogetemperatuurtestkamers ⒎ GB/T2423.3-2006 Testmethode voor vochtige warmtetestkamer ⒏ GB/T2423.4-2008 Wisselende vochtige warmtetestmethode ⒐ GB/T2423.22-2002 Temperatuurveranderingstestmethode ⒑ IEC60068-2-1.1990 Testmethode voor testkamers met lage temperaturen ⒒ IEC60068-2-2.1974 testmethode voor hogetemperatuurtestkamers ⒓ GJB150.3 hoge temperatuurtest ⒔ GJB150.4 lage temperatuurtest ⒕ GJB150.9 vochtige hittetest |
|
Karakteristiek |
Perfect vormontwerp, hoogwaardige uitstraling, laag geluidsniveau, eenvoudige bediening, veilig en betrouwbaar |
|
Verboden items voor experimentele apparatuur |
1. Test of bewaar monsters van brandbare, explosieve en vluchtige stoffen 2. Test of bewaar corrosieve materiaalmonsters 3. Testen of opslaan van biologische monsters 4. Test of opslag van monsters van sterke elektromagnetische emissiebronnen |
|
Binnendoosmaat en buitendoosmaat |
Binnendoosmaat: (breedte * hoogte * diepte) 400mm*500mm*400mm Buitendoosformaat: (breedte * hoogte * diepte) 900×1400×1000 mm |
|
Binnendoos volume |
80L(De afmetingen verwijzen naar de bovenstaande maattabel en kunnen worden aangepast) |
|
Temperatuurbereik |
-60℃ ~ +150℃ |
|
Vochtigheidsbereik |
20～98% R•H kan worden aangepast |
|
Controle stabiliteit |
Temperatuur ±0,5℃; Vochtigheid ±2% |
|
Uniformiteit van de distributie |
Temperatuur ±2,0℃; Vochtigheid ±3,0% |
|
Oplossing |
Temperatuur: 0,01℃; Vochtigheid: 0,%1RH |
|
Verwarmingstijd |
Gemiddeld 3℃/min, niet-lineaire verwarming |
|
Afkoeltijd |
Gemiddeld 1℃/min, niet-lineaire koeling |
|
Temperatuurlimiet |
De hoogste temperatuur +150℃; de laagste temperatuur -60℃ |
|

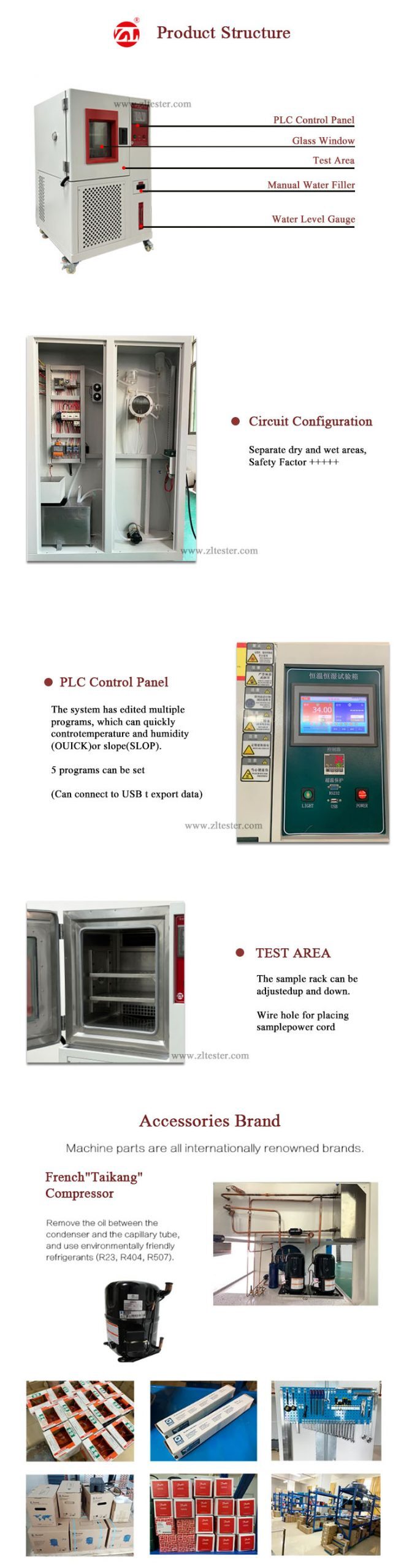

Kort Introductie van Boxstructuur |
Het geheel is verdeeld in drie combinaties: de testruimte, de elektrische schakelkast en het machinemagazijn: linksboven is de testruimte, die bestaat uit de isolatielaagtestkamer, met een enkele deur aan de linkerkant voor in- en uitgang; de elektrische schakelkast bevindt zich aan de rechterkant en het paneel. Het bestaat voornamelijk uit een temperatuurregelaar, een schakelknop en een storingsbeveiligingsindicator; de machinekamer is onder de testruimte geplaatst en bestaat uit filters, magneetventielen, bedradingsonderdelen, compressoren en andere accessoires. |
|
Materiaal van de schelp |
Stalen plaat van de lak die bakt |
|
Binnendoosmateriaal |
SUS#304 roestvrijstalen plaat |
|
Isolatiemateriaal |
Polyurethaan hardschuim + glaswol |
|
Siliconen Schuim geperst |
1 stuk geperst silicagelschuim |
|
Plank |
Er zitten 2 roestvrijstalen planken met verstelbare hoogte in de doos |
|
Verwarming |
Gebruik Taiwan geïmporteerde roestvrijstalen vintype radiatorbuis verwarmingsbuis |
|
Luchtbevochtiger |
Gesplitst luchtbevochtigerontwerp |
|
Het dragen van de windmachine |
motor Verlengas van roestvrij staal Windwiel van aluminiumlegering met meerdere ventilatorbladen Speciaal verstelbaar lamellenluchtcirculatiesysteem |
|
Doosdeur |
Enkele deur, dubbele deur, ingebedde, niet-reactie vlakke handgreep Drielaags vacuümglas om het venster te vergroten Elektrische verwarming, automatische ontwaseming, LED-verlichting |
|
Waterreservoir |
1 ingebouwde verwijderbare watertank (gemakkelijk schoon te maken) 1 automatische watertoevoerpomp (levert automatisch water aan van de onderste watertank naar het bovenste niveau) Alarmapparaat voor watertekort |
|
Statief |
De onderkant van de romp is voorzien van 4 stuks beweegbare universele wielen van polyurethaan |
|
Functies van Koelsysteem |
Technologie voor automatische aanpassing van de laadcapaciteit in meerdere fasen Compressor ~ Frans merk “Taikang” volledig omsloten compressor Condensor ~ vintype met in Taiwan gemaakte koelventilator Verdamper ~ vintype meertraps automatische aanpassing van de belastingcapaciteit Expansieventiel ~ componenten geïmporteerd uit Europa en Amerika Koelmiddel ~ Milieuvriendelijk bevroren koelmiddel Accessoires ~ Droogmiddel, olieafscheider, koelmiddelvenster, enz. |
|
Manier om te controleren |
Het BTHC-systeem (Balance Temperature and Humidity Control System) regelt de SSR op een PID-manier, zodat de verwarmings- en bevochtigingshoeveelheid van het systeem gelijk is aan het warmte- en vochtverlies. Zo kan het systeem gedurende een lange tijd stabiel worden gebruikt. |
|
Controllerfuncties |
Onafhankelijk onderzoek en ontwikkelingsontwerp Programmeerbare logische controller LCD, kleurenschermweergave Touchscreen directe knop type Gelijktijdige programmeerbare temperatuur- en vochtigheidsregelaar Chinees en Engels display 7-inch groot, echt kleurenscherm Groot LCD-scherm met hoog contrast en instelbare achtergrondverlichting. |
|
Controllerspecificaties |
Nauwkeurigheid: temperatuur ±0,1℃, vochtigheid ±%1R.H. Resolutie: temperatuur ±0,1, vochtigheid ±0,%1RH Met boven- en ondergrens standby en alarmfunctie Temperatuur- en vochtigheidsingangssignaalselectie PT 100Ω×2 (droge bol en natte bol) 9 groepen PID-regelparameterinstellingen, automatische PID-berekening Automatische correctie van natte en droge bol. |
|
Scherm Weergave Functie |
Gebruik schermdialoog, er is geen toetsinvoer vereist en het scherm raakt de opties direct aan Directe weergave van ingestelde temperatuur- en vochtigheidswaarden (SV) en actuele waarden (PV) Kan het huidige uitvoeringsprogrammanummer, segmentnummer, resterende tijd en cyclusnummer weergeven Cumulatieve tijdfunctie voor de werking De ingestelde waarde van het temperatuur- en vochtigheidsprogramma wordt weergegeven als een grafische curve, met een realtime weergavefunctie voor de uitvoering van de programmacurve Met een apart programmabewerkingsscherm kan elke pagina ten minste 5 segmenten van temperatuur, vochtigheid en tijd invoeren U kunt naar wens wisselen tussen Chinees en Engels. Het foutscherm wordt weergegeven. Het scherm kan worden aangepast voor achtergrondverlichting De schermbeveiligingsfunctie kan worden ingesteld op timing, TIMER of handmatige uitschakeling. |
|
Programmacapaciteit en controlefunctie |
Programmagroepen die gebruikt kunnen worden: tot 120 PATTEN Bruikbare geheugencapaciteit: 1200 SEGMENTEN in totaal Herhaalbare opdrachten: elke opdracht kan maximaal 999 keer worden herhaald De productie van het programma neemt de dialoogstijl aan, met functies voor bewerken, wissen, invoegen en andere SEGMENTEN tijdinstelling 0～99Uur59MinMet het geheugen voor het uitschakelen van het programma, start het automatisch en blijft het programma uitvoeren nadat de stroom is hersteld Grafische curve kan in realtime worden weergegeven tijdens de uitvoering van het programma Met geplande opstart- en uitschakelfunctie Met datum- en tijdaanpassingsfunctie Knop- en schermvergrendelingsfunctie (LOCK) |
|
Compressor |
Volledig omsloten compressor van het Franse merk “Taikang” |
|
Condensator |
Vintype met in Taiwan gemaakte koelventilator |
|
Verdamper |
Vintype automatische meertraps aanpassing van de belastingscapaciteit |
|
Expansieventiel |
Geïmporteerde componenten uit Europa en Amerika |
|
Koelmiddel |
Milieuvriendelijk bevroren koelmiddel (Honeywell milieuvriendelijke koelmiddelen R404A en R23) |
|
Functies |
Gebruik technologie voor automatische aanpassing van de laadcapaciteit in meerdere fasen |
|
Koelaccessoires |
Droogmiddel, olieafscheider, koelmiddelvenster, enz. |
|
Opslagtank |
1 ingebouwde watertank |
|
Waterkwaliteit |
Voeg zuiver water of gedestilleerd water toe (kraanwater bevat vuil, waardoor de pijpleiding gemakkelijk verstopt raakt en de producttest wordt beïnvloed) |
|
Beschermingsapparaat |
1. Nuldoorgang vloeistofvermogenregelaar |
|
|
2. Schakelaar voor bescherming tegen verbranding van verwarmingslucht |
|
|
3. Overdrukbeveiligingsschakelaar compressor |
|
|
4. Compressor overbelastings- en stroombeveiligingsschakelaar |
|
|
5. Verlies van fasebeveiligingsschakelaar |
|
|
6. Geen zekering overbelastingsbeveiliging |
|
|
7. Schakelaar voor bescherming tegen watertekort in de tank |
|
|
8. Snelle verzekering voor verwarming en bevochtiging |
|
Gebruik spanning |
220V±10% 50HZ |
|
Stroom |
5KW |
|
Toegestaan Gebruik Omgeving |
0 ~30℃ |
|
Prestatiegarantie Milieu |
5 ~ 25℃ |
|
Schroefdop |
1 set testgaten van Ø50 mm met schroefdop aan de linkerkant van de romp |
|
Niet-geweven |
3 stukken niet-geweven stof voor standaardtest |
|
Specificaties |
Bij bestelling een kopie meegeven |
|
Handmatig |
Eén exemplaar van de handleiding van de apparatuur |
