製品概要:

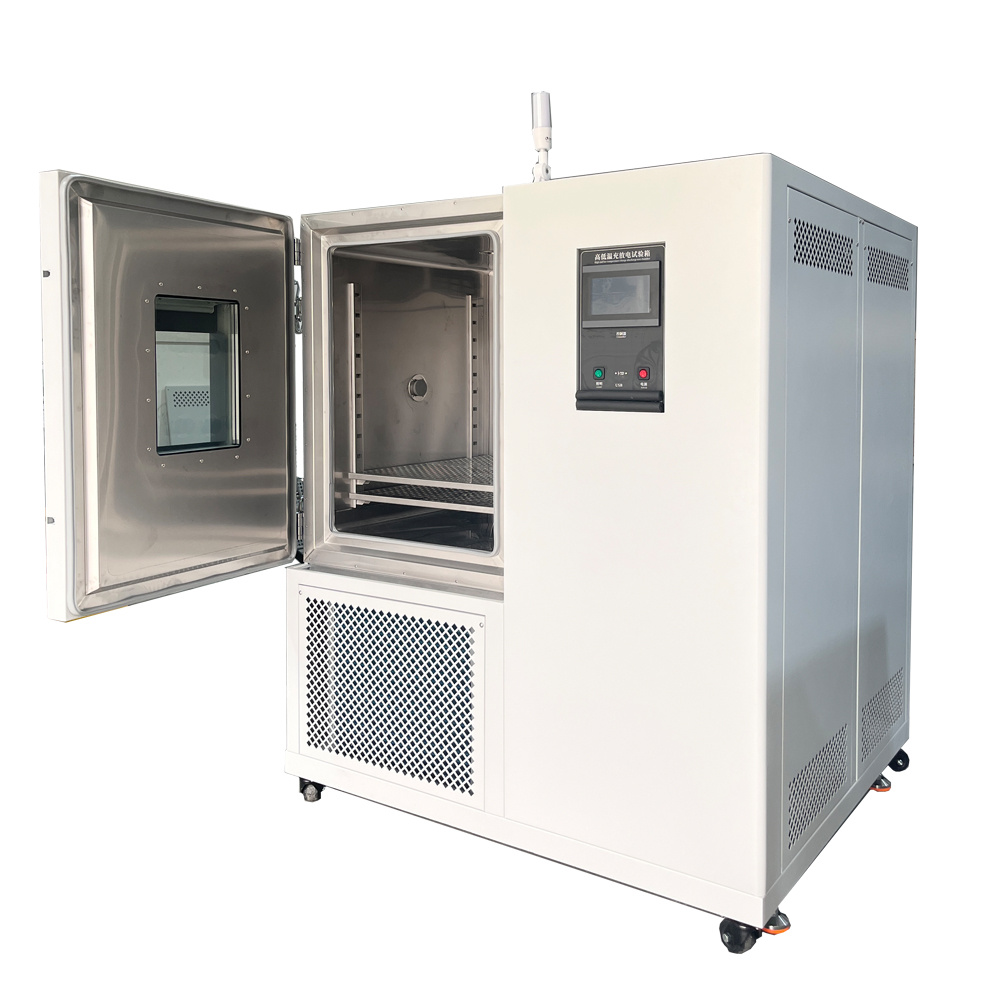

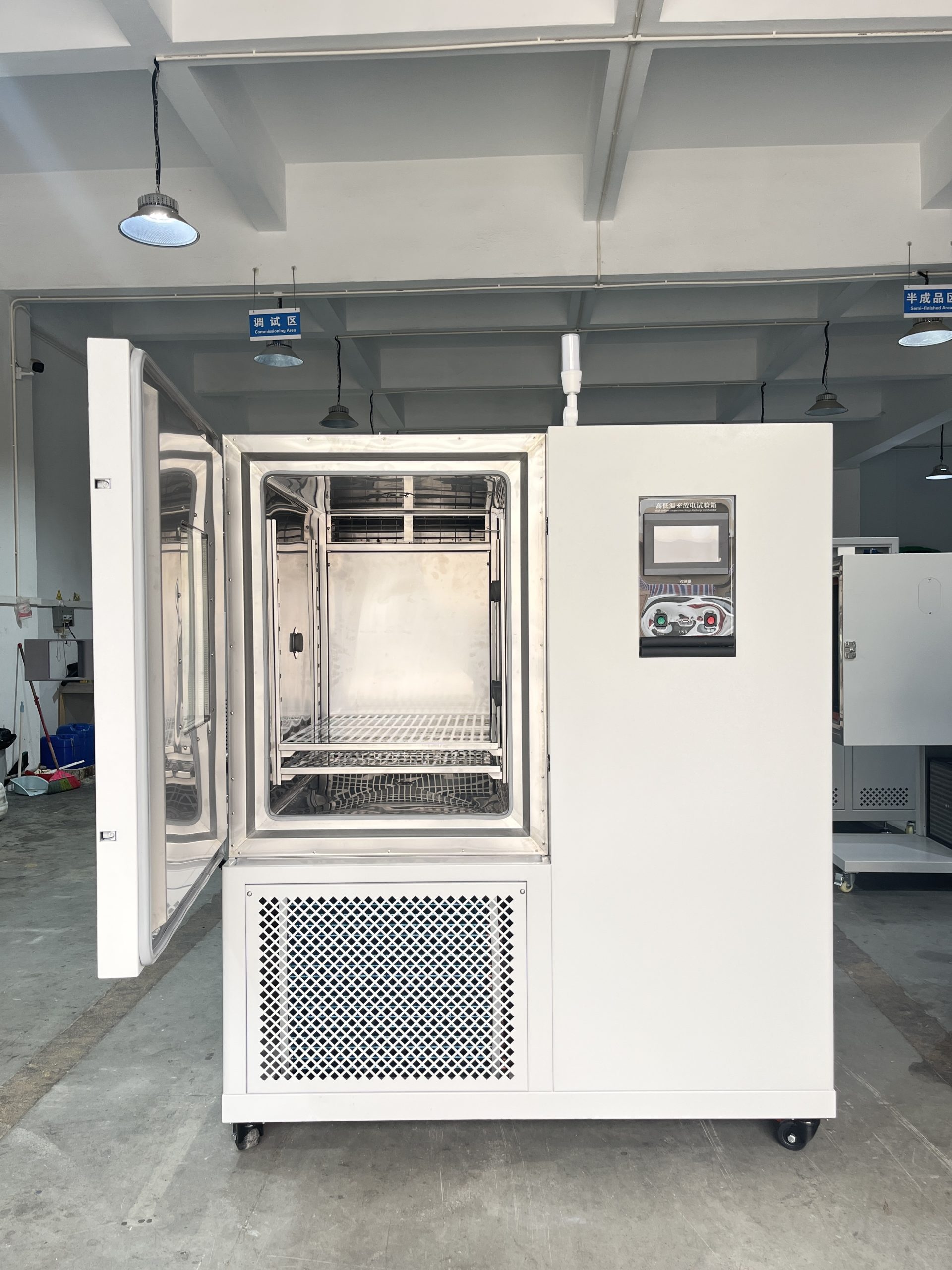

高温・低温充放電試験チャンバーは、高精度・高性能なバッテリーテスターと高温試験チャンバーを一体化した設計です。コントローラーまたはコンピューターソフトウェアによりパラメーターを設定し、各種バッテリーに対して充放電試験を実施できます。バッテリーの容量、電圧、電流の測定に用いられ、さらにバッテリーのサイクル試験、すなわち製品の高温寿命試験を行うことも可能です。オプションの温度モジュールを装備すれば、異なる温度条件下における充放電データの変化を記録できます。従来の直線型機器に比べて高い精度（標準精度は測定範囲の0.01%）と安定した性能を発揮します。単一ポイント制御を採用し、充放電試験は定電流源と定電圧源によるデュアルクローズドループ方式で制御されます。イーサネット経由でコンピューターに接続でき、利便性と柔軟性が高く、スイッチを通じて追加デバイスを随時取り付けることも可能です。.
1. 設備名および型式
1.1 設備名称：高温・低温充放電試験チャンバー
1.2 設備型式：ZL-6041
2.設備概要:
| 2.1 アプリケーション | 異なる高温・低温環境下におけるポワーバンクの電気化学的性能を検証するため。. |
| 2.2 対象バッテリー | 30V/5A以下の完成品ポワーバンクの試験に適しています。. |
| 2.3 適用規格 | 非標準のカスタマイズ。. |
| 2.4 試験要件
|
試験対象は単体セルまたは完成品ポワーバンクです。. 試験対象を(-40℃±2℃)から(60℃±2℃)までの交互温度環境に配置し、各極限温度において充放電試験を行います。. |
3.設備の機能と特徴:
| 3.1
制御モード |
タッチスクリーン（PLC）＋コンピューターソフトウェアによる制御。. |
| 3.2制御方法 | 温度制御モード＋充放電制御モード。. |
| 3.3
暖房システム |
コントローラーがSSR固体リレーを通じて信号を出力し、ニッケルクロム合金製電熱線の高精度・非接触式スイッチング制御を実現します。PIDパルス幅変調によりSSRを制御し、加熱出力を自動的に調整します。. |
| 3.4
冷却システム |
コンプレッサー式冷凍システムを採用した新しいインテリジェント省エネ冷凍ユニット設計を採用しています。冷凍回路では冷却能力サーボ制御（BTHC）による温度・湿度のバランス調整を行っており、異なる運転条件に応じて冷媒流量を自動的に切り替え、一定温度維持時には余剰なシステム容量をカットすることで省エネルギー運転を実現しています。. |
| 3.5
充電— 放電システム |
双方向ACDCモジュールは、デジタル制御による空間ベクトル変調技術を採用し、高い電圧利用率を実現しています。. DCDCモジュールは、複数の保護機構を備えた先進のPID制御技術を採用し、運用の安定性を確保しています。電流高調波の分流を最小限に抑えています。各チャンネルは独立して制御され、4線式の電流および電圧取得が行われます。. |
| 3.6 室内構造
|
本装置は、コントローラーと試験室の2つの主要部品から構成され、左右配置となっています。試験室は独立した密閉区域で、室内の排気ゾーンや照明ゾーンから隔離されており、火炎、高温ガス、漏洩ガスなどが他のエリアへ拡散するのを防ぎます。.
|
| 3.7 防爆対策 | ドアには4本の防爆チェーンが装備されており、室内背面には圧力解放弁が設置され、さらに二重構造の防爆強化ガラスが取り付けられています。. |
| 3.8
排煙 システム |
排煙システムを搭載しており、独立して制御されています。試験サンプルから煙が発生した際には、ダクトを通じて排煙されます。高い風量容量、耐火性、耐高温性を備えています。. |
| 3.9 データ取得 | モジュラー式のデータ取得機能を備えており、電圧、電流、試験室温度、時間のデータを収集できます。. |
| 3.10 データエクスポート | コンピューターのCドライブに保存され、デスクトップ経由で項目ごとの転送が可能です。. |
| 3.11
照明 |
試験室ドアの前面にはLEDライトが設置されており、火炎や飛来物による損傷を防ぐため、強化ガラス製のカバーで保護されています。. |
| 3.12
全体構造 |
試験室本体は厚さ1.5mmの304ステンレス鋼で製作され、全面溶接により接合されています。左右後部には補強が施されており、内側と外側の両方の室に圧力解放弁が設置されています。. |
| 3.13
安全保護機能 |
過熱保護装置を搭載しています。.
非常停止ボタンを装備しており、ドアが開いている状態では装置は動作できません。. 防塵対策が施されており、室内には絶縁性と耐火性を兼ね備えたテフロン製の絶縁パネルが使用されています。. 試験エリアと電気部品エリアとの物理的な隔離により、火災による煙や粉塵が電気部品を汚染するのを防ぎます。. |
| 3.14 安全保護装置 | |
| 3.14.1
圧力解放 バルブ、防爆チェーン、排気装置 |
本装置には排気システムが装備されています。試験サンプルから煙が発生した際には、内部の排気ファンを手動で起動し、ダクトを通じて排気パイプラインへと煙を排出することができます。このシステムは耐火性および耐高温性を備えています。.
300×300 mmの圧力解放ベントを設けています。異常な運転条件により内部圧力が急激に上昇した場合には、自動的に解放ベントが開き、チャンバー内の破壊的圧力を緩和するとともに、バッテリー爆発時の急速な減圧を実現します。また、防爆仕様の安全ドアハンドルを採用しています。さらに、直径10 mmの防爆チェーンを4本装備しており、装置の他の部分が損傷するのを防止し、試験担当者の安全を確保しています。. （圧力解放ベント保護装置）
|
| 3.14.2 三色警報灯 | 本装置では、緑・赤・黄のランプを使用して異なる動作状態を表示します：
緑 – 設備は正常に稼働中です。. 黄色 – 装置が一時停止／待機状態です。. 赤 – 設備に故障があります。. |
4.技術的パラメータ:
|
4.1 温度制御モード |
温度範囲 | -40℃～+150℃ | ||
| 温度変動 | ≤±0.5℃ | |||
| 温度均一性 | ≤±0.01℃ | |||
| 温度偏差 | ≤±2.0℃ | |||
| 加熱・冷却速度 | 加熱速度： +25°Cから+60°Cの範囲内で、1～3°C/分（非線形、無負荷）を達成し、15分以内に実現します。.
冷却速度： +25°Cから-20°Cの範囲内で、1°C/分（非線形、無負荷）を達成し、35分以内に実現します。. |
|||
|
4.2 充放電モード |
充電モード | 定電流充電、定電圧充電、定電流定電圧充電、定電力充電 | ||
| 電圧範囲 | 充電 | 充電電流はパワーバンクの充電基板によって制御され、精度はFSの±0.05%です。.
10mA～5A |
||
| 放電 | 10mA～5A | |||
| 電流範囲 |
充電 |
内蔵PD電源、PD充電アダプタ、PD3.0、PD2.0、QC、FCP、AFCに対応；精度はFSの±0.05%です。. | ||
| 放電 | PD3.0、PD2.0、QC、FCP、AFCなどのプロトコルに対応しています。. | |||
| 充放電仕様 | 30V5A～64CH/0.05% | |||
|
4.3 チャンネル配列 |
数 装置 チャンネル | 16+48CH（48チャンネルは予約されており、後からモジュールを追加することで直接使用可能） | ||
| 制御方法 | 各チャンネルは独立して制御され、4線式の電流および電圧取得が可能です | |||
| チャンネル特性 | 定電流源と定電圧源は二重閉ループ構造を採用しています | |||
| 通信プロトコル | PD/QCに対応：5V/9V/12V/15V/20V/30V、合計6種類の充放電プロトコル | |||
| 互換製品 | Xiaomi、Anker、Meituanなどのブランドのパワーバンクのエージング試験については、通信プロトコルに準拠するものとする
|
|||
| 4.4 防爆チャンバーの空間 | 内蔵の四層絶縁・耐火性棚板で、耐荷重30kg。. | |||
| 4.5
試験期間 |
0～99時間99分99秒まで、工程ステップに応じて時間状態を任意に設定・調整でき、完了時に自動的に終了します。. | |||
| 4.6
室内材質 |
内 chamberは厚さ1.5mmの304ステンレス鋼製で、全面シーム溶接と各辺の補強が施されています。内蔵の高密度ポリウレタンフォーム断熱材を使用。外 chamberは厚さ1.5mmの冷間圧延鋼板で、静電塗装が施されています。. | |||
| 4.7
室内寸法 |
800×600×850mm（LWH）（各層で16CH収容可能、単一 chamberあたり全4層、最大64CH収容） | |||
| 4.8 固定具
接続方法 |
chamber右側には、4層4列に配置された64個のパワーバンク航空プラグインターフェースが設けられています。chamber右側のインターフェースは、パワーバンクの高温・低温充放電試験のためにchamber内部へ接続するよう配置されています。. | |||
| 4.9
室外寸法 |
約1950×1500×2050mm（長さ×幅×高さ） | |||
| 4.10
電源 |
AC380V/50Hz | |||
| 4.11 設備電力 | 充放電9.6kW＋高温・低温 chamber8kW＝17.6kW | |||
| 4.12 設備
重さ |
充放電9.6kW＋高温・低温 chamber8kW＝17.6kW | |||
5.設備ソフトウェア:
5.1 測定・制御ソフトウェアは、バッテリーの高温・低温および充放電試験を行うための高温・低温充放電試験 chamberに適しており、自動データ解析が可能で、実行時間、chamber温度、バッテリー電圧、電流、データ記録などの停止条件を自由に選択できます。.
5.2 キャビネット温度、バッテリーの充放電状態、電圧、電流など、各種信号のリアルタイム測定と表示。.
6.機器の構成と付属品:
| 名前 | ブランド | 起源 | 名前 | ブランド | 起源 |
| 制御コンピューター | Xiaomi | 中国北京 | 板金メインボディ | 自社開発 | 中国東莞 |
| リレー | Schneider | フランス | 排気ファン | カスタマイズ | 中国東莞 |
| ユニバーサルキャスター | Shangkun | 中国 | 相順保護器 | Jialet | スイス |
| スイッチング電源 | Mean Well | 中国台湾 | 温度データロガー | Artai | 中国北京 |
| プッシュボタンスイッチ | Zhengtai | 中国 | 制御ソフトウェア | 東莞Jiedong | 中国東莞 |
| 冷媒 | DuPont | アメリカ | コンデンサー | Yongqiang | 中国台湾 |
| 冷凍オイル | Ice Bear | 英国 | 蒸発器 | Yongqiang | 中国台湾 |
| ドライヤー | DANFOSS | デンマーク | オイルセパレーター | EMERSON | アメリカ |
| 高低圧スイッチ | DANFOSS | デンマーク | ヒータ | Weide | 中国台湾 |
| 冷凍用ソレノイドバルブ | DANFOSS | デンマーク | 液体膨張式ガススイッチ | RAINBOW | 韓国 |
| 電力モジュール | Tuwei | 中国西安 | モーター | Zibang | 中国 |
| 制御チップ | カスタマイズ | アメリカ | コンプレッサー | Emerson | アメリカ |
| テストフィクスチャ | 自社開発 | 中国東莞 | 圧力計 | ダンフォス | デンマーク |
| 三色ライト | カスタマイズ | 中国東莞 | 高温・低温保護器 | Yatai | 中国 |
7.標準付属品:
| 説明 | 量 | 備考 |
| 運用ソフトウェア | 1セット | |
| 試験治具 | 16+48セット | 充放電試験治具／絶縁棚板 |
| コンピューター | 1セット | |
| 取扱説明書および保守マニュアル | 1部 | |
| 工場検査報告書、適合証明書、保証カードなど。. | 各1個 |
8.設備納入リスト:
1.ユーザーマニュアル
2.納入書
3.試験機本体（1台）
4.適合証明書＆保証書
9.使用環境要件:
| 仕様 | 要件 |
| 設備の環境要件 | 温度30℃以下、湿度70％以下% |
| 電源 | AC380V、50/60Hz |
| 水源 | なし |
| 真空 | なし |
| 圧縮空気 | なし |
| 床面の要件および荷重耐久性 | コンクリート床 ≥ 500KG/m² |
| ネットワーク要件 | 充放電システムに接続 |
| 煙、粉塵、排気ガス、廃水
処理および工場建設要件 |
排気口インターフェース φ150mm |
