Introducción:

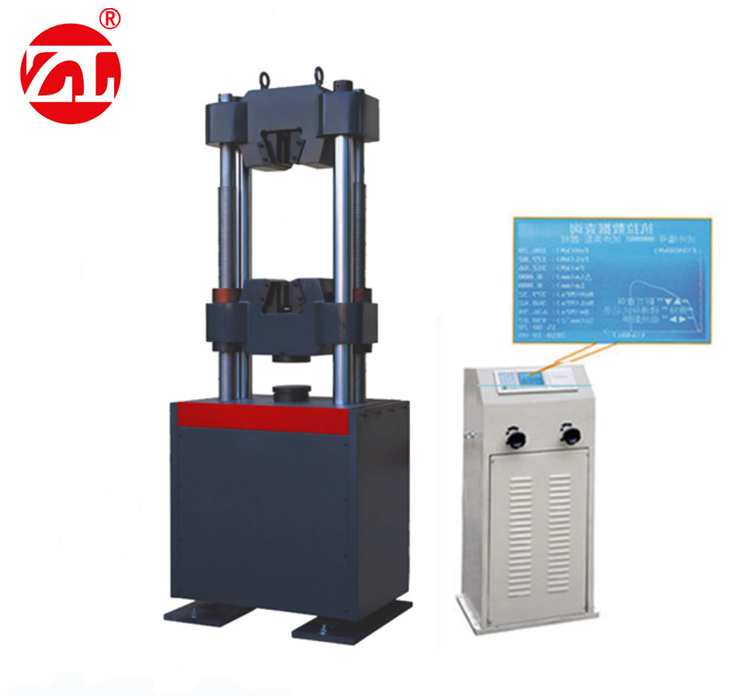

El bastidor principal es de dos columnas, dos tornillos, cilindro de aceite bajo el tipo, el espacio de tracción se encuentra por encima del bastidor principal, la compresión, el espacio de prueba de flexión se encuentra entre la viga inferior del bastidor principal y la mesa. El instrumento de medición de fuerza adopta la pantalla de cristal líquido de alta definición, los datos experimentales es conveniente e intuitiva.
Introducción:
El bastidor principal es de dos columnas, dos tornillos, cilindro de aceite bajo el tipo, el espacio de tracción se encuentra por encima del bastidor principal, la compresión, el espacio de prueba de flexión se encuentra entre la viga inferior del bastidor principal y la mesa. El instrumento de medición de fuerza adopta la pantalla de cristal líquido de alta definición, los datos experimentales es conveniente e intuitiva.
El sistema de transmisión:
El elevador de la viga inferior adopta el motor a través del reductor, mecanismo de transmisión de cadena, tornillo vice transmisión, para lograr el ajuste del espacio de tracción y compresión.
El sistema hidráulico:
El aceite hidráulico en el tanque de aceite a través de la bomba de alta presión accionada por motor en el circuito de aceite, el flujo a través del filtro de aceite de alta presión, enviar de vuelta la válvula de aceite, en el cilindro. El instrumento de medición de fuerza recoge y analiza los datos a través del sensor y muestra el valor de la fuerza en el momento. El probador controla el caudal a través de la válvula de alimentación de aceite para realizar la velocidad de la tasa de fuerza de prueba.
Sistema de medición de fuerzas:
Soporte para ensayos de tracción, compresión, cizalladura, flexión y otros;
Ajuste manual de la válvula de alimentación y retorno de aceite, funcionamiento sencillo y flexible;
Posibilidad de personalizar los parámetros de las pruebas;
Medición electrónica de fuerza, pantalla LCD curva de tiempo de fuerza de prueba, fuerza de prueba, pico de fuerza de prueba, fuerza de fluencia de materiales con características obvias de fluencia;
Consulte los resultados de las pruebas de forma flexible y cómoda;
Equipada con una microimpresora.
Dispositivo de protección de seguridad
Cuando la fuerza de prueba supera 3% de la fuerza máxima de prueba, la protección de sobrecarga, el motor de la bomba de aceite se apaga.
Cuando el pistón sube hasta la posición límite superior, protección de límite, el motor de la bomba de aceite se para.
Cuando el haz desciende hasta la posición ajustada, la protección de fin de carrera y el reductor se detienen.
Principales índices técnicos y de rendimiento
|
Fuerza máxima de ensayo (KN) |
300 |
|
|
Rango de medición de la fuerza de ensayo |
4%-100% |
Sin escalonamiento en todo el trayecto, equivalente a 3 escalonamientos |
|
Error relativo de la prueba Indicación de fuerza Valor |
＜±%1 del valor visualizado |
|
|
Espacio máximo de ensayo de tracción (mm) |
600 |
|
|
Espacio de compresión (mm) |
500 |
|
|
Carrera del pistón (mm) |
200 |
|
|
Distancia entre columnas (mm) |
455 |
|
|
Alcance máximo de sujeción de la muestra redonda (mm) |
Φ6-Φ26 |
|
|
Espesor máximo de sujeción de la muestra plana (mm) |
0-30 |
|
|
Máx. Ancho de sujeción de Muestra plana (mm) |
75 |
|
|
Tamaño de la platina (mm) |
φ160mm |
|
|
Distancia máxima entre los dos puntos del pivote de flexión (mm) |
300 |
|
|
Anchura del rollo de soporte de plegado (mm) |
140 |
|
|
Modo de sujeción |
Sujeción por cuña |
|
|
Tamaño del anfitrión (mm) |
750*600*2000 |
|
|
Fuente de aceite Tamaño de la consola (mm) |
600×500×1250 |
|
|
Potencia total del motor (KW) |
2 |
|
|
Peso total (KG) |
1480 |
