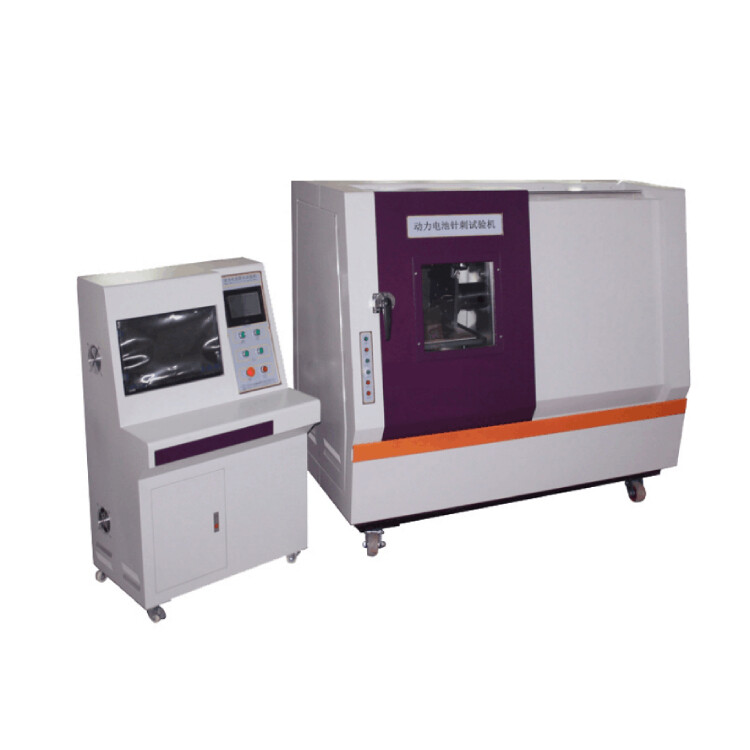

ZL-3211 Máquina de prueba de punción de baterías de energía

Objetivo y descripción de la prueba

  La máquina de prueba de punción de baterías de energía se utiliza para simular todo tipo de baterías cuando se someten a punción, lo que puede presentar las diferentes condiciones de la batería bajo daño.

  En caso de incendio o explosión de la batería durante la prueba, el equipo debe ser capaz de garantizar la seguridad de la persona y ningún daño al medio ambiente de prueba.debe ser ningún incendio y ninguna explosión como calificado.



Resultado de la prueba

La batería única debe ser ningún incendio y ninguna explosión como calificado.



Estándar

GB/T 31485-2015 Requisitos de seguridad y métodos de ensayo de las baterías de potencia para vehículos eléctricos

GB/T 31467.3-2015 Paquete y sistema de baterías de iones de litio para vehículos eléctricos.

                     Parte 3: Requisitos de seguridad y métodos de ensayo

QC/T 743-2006 Batería de iones de litio para vehículos eléctricos

QC/T 744-2006 Baterías de níquel e hidruro metálico para vehículos eléctricos

GB/T 31241-2014 Requisitos de seguridad para la batería de iones de litio y el pack de baterías para

                           productos electrónicos portátiles

GB/T 18287 -2013 Especificación general para baterías de iones de litio para teléfonos móviles

GB/T 8897.4-2008 Parte 4 de los requisitos de seguridad de las baterías primarias de litio

YD/T 2344.1-2011 Baterías de litio hierro fosfato para comunicación - Primera parte: Baterías integradas

GB/T 21966-2008 Requisitos de seguridad para baterías primarias de litio y baterías en tránsito

MT/T 1051-2007 Batería de iones de litio para lámpara de minero

YD 1268-2003 Requisitos de seguridad y métodos de ensayo para baterías de litio

GB/T 19521.11-2005 Código de seguridad para la inspección de las características peligrosas de las baterías de litio

YDB 032-2009 Batería de iones de litio de reserva para comunicación

Norma UL 1642:2012 para baterías de litio

UL 2054: 2012 Batería doméstica y comercial

UN38.3(2012) Recomendaciones sobre el transporte de mercancías peligrosas -

                           Manual de normas y ensayos - Parte 3

IEC62133-201 Requisitos de seguridad para pilas y acumuladores alcalinos

                           o electrolitos no ácidos

IEC 62281: 2004 Requisitos de seguridad para baterías primarias de litio y baterías en tránsito

IEC 60086: 2007 Batería primaria parte 4 requisitos de seguridad de la batería de litio



Especificación de la máquina de castigo:

Modo de accionamiento: accionamiento del sistema hidráulico;

Control de la presión: control de la válvula proporcional electromagnética;

Tipo de equipo: estructura horizontal de cuatro columnas

Penetración máxima: 100kN (10 toneladas)

Espacio máximo de prueba: 500 x 500 x 500mm (L * W * H), puede ser probado para una variedad de la

                    espacio de ensayo menor que el tamaño de la célula de potencia;

Carrera máxima de perforación 500 mm (sin contar la longitud)

Velocidad de perforación: (25 + 5) mm/s;

Frecuencia de muestreo de datos: 100 veces / seg;

Tiempo de prueba de punción: 0 ~ 9999s se puede ajustar arbitrariamente

Sentido de marcha del equipo: de izquierda a derecha para perforar (estructura horizontal, basada en la

                                                 dirección del grosor desde la punción)

Monocélula: perforar una batería desde la dirección perpendicular al centro de la placa de la batería.

          (la aguja clavada en la pila), observar durante 1 hora;

Dimensiones: aproximadamente 2000*1500* 2000 mm (L*A*A) (sin incluir la fuente de aceite hidráulico)

                                           y volumen de la caja de control);

Peso de la máquina: unas 2,1 toneladas;

Fuente de alimentación: 380V, 50HZ, 20kW;



Estructura del equipo y características

Función antideflagrante de seguridad del equipo, rendimiento cómodo y

protección del medio ambiente



  Las pruebas deben realizarse en un compartimento de pruebas separado, rodeado por una pared sólida. La puerta del compartimento debe ser a prueba de explosiones y debe haber un espacio de 2 a 3 metros alrededor del compartimento.

  Tipo de probador: tres vigas cuatro columnas cuatro tuercas mecanismo horizontal, ventajas de esta estructura: tres vigas eran de acero fundido de alta 45#, con suficiente resistencia y rigidez; mejorar la resistencia al desgaste de la superficie de la columna por el tratamiento de cromato, amplio espacio de trabajo, estructura compacta, la acción flexible, de alta velocidad, bajo consumo de energía, bajo nivel de ruido.

Fuerza de penetración máxima: 100 kN.

Velocidad máxima: 40 mm/s (10 - 40 mm/s ajustable)

  Puerta frontal: puerta simple, abierta a la izquierda, puerta de caja frontal equipada con interruptor de inducción de apagado de seguridad, cuando se abre la puerta, la parte de control del equipo corta la energía y no se puede iniciar, incapaz de llevar a cabo la operación de seguimiento, sólo cuando se cierra la puerta de la caja, puede iniciar el programa de control para las operaciones posteriores, desempeñar un papel protector en el verdadero sentido.

  Ventana de observación: el tamaño de la ventana es de 400 * 400 mm, doble vidrio templado, fijar la membrana a prueba de explosiones para el vidrio templado en el interior y el exterior, 10 mm de espesor, red cuadrada contra la proyección se puede instalar entre el vidrio doble, durante la protección, el caso de prueba se puede observar en el interior al mismo tiempo.

Accesorio de punción: configure un conjunto de accesorio de punción de acuerdo con los requisitos del

               GB/T 31485-2015

Parte de soporte de potencia del equipo: el equipo está equipado con un rodillo universal fijo en la parte inferior

                            del dispositivo y un pie de apoyo ajustable para una posición fija;



Sistema de presión hidráulica

Carrera del aceite：500mm

Velocidad de perforación:(25±1)mm/s ,la velocidad de funcionamiento se puede ajustar mediante una válvula proporcional

Fuerza máxima de perforación: 100 kN (es decir, 10T)

Material del depósito de combustible: chapa de acero inoxidable, puede prevenir eficazmente la corrosión del uso a largo plazo,

                 fuerte disipación del calor



Sistema de protección de seguridad:



Función de parada de emergencia en el panel de control del equipo ; todo el proceso del equipo

        limitar las condiciones de protección;

Protección de entrada: baja tensión, sobretensión, sobrecorriente, falta de fase, protección de apagado por sobrecarga;

Protección de salida: sobretensión, sobrecorriente, sobrecarga;

Función de protección contra anomalías y protección contra fugas a tierra de toda la máquina

El sistema de control está separado de la caja de pruebas, mantenga al operador alejado de la zona de pruebas,

control remoto está disponible, la distancia del cable es de 10 metros, puede maximizar la protección de seguridad

del personal de pruebas

El diseño anterior es para garantizar el funcionamiento seguro, estable, control fiable de la máquina, mientras que la medición profesional y sistema de control hace que sea más fácil para la operación



Breve introducción a la método de batería de energía prueba de castigo

 Perforar una batería desde la dirección perpendicular al centro de la placa de la batería,con aguja de acero resistente a altas temperaturas que tiene un diámetro de 3mm ~ 8mm( el ángulo del cono de la punta de la aguja es de 45 grados ~60 grados.La superficie de la aguja es lisa, sin óxido o capa de oxidaciónn o contaminación por aceite. Observar durante una hora.



Introducción a la interfaz principal del software de pruebas de pinchazos

4 regiones (zona de curvas, zona de adquisición de datos en tiempo real, zona del panel de control y zona de datos de prueba)

de un vistazo; este sistema resume fuerza, deformación (datos de desplazamiento), tensión en una prueba

pantalla de interfaz;

El área de datos puede ocultarse;

Configuración de pruebas, selección de curvas y almacenamiento de impresión de informes;

La configuración de las pruebas incluye: información sobre muestras, planes de control, criterios de finalización de las pruebas y otros

                   información común;

La velocidad móvil puede ajustarse rápidamente en la placa de pruebas (para los requisitos de velocidad de la prueba);
