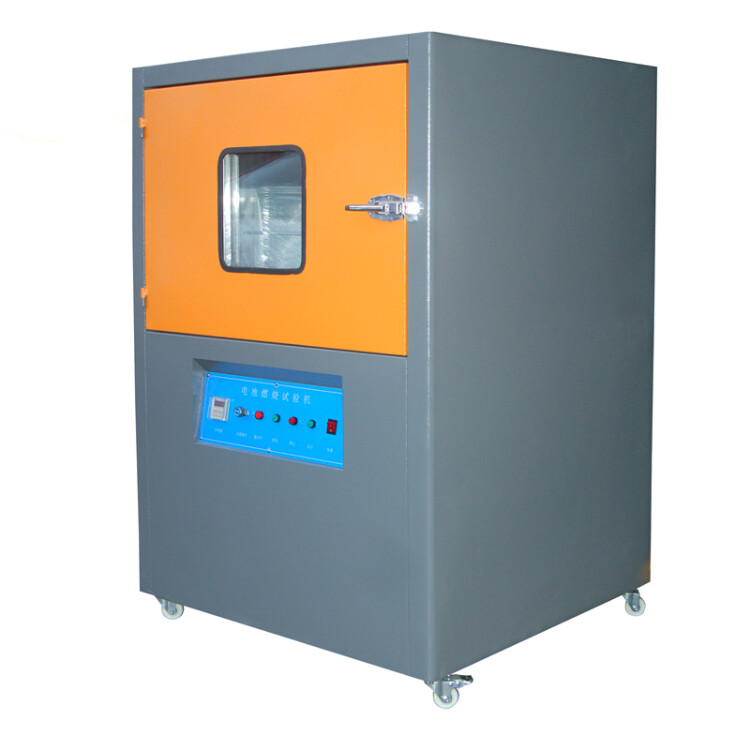

Máquina de ensayo de combustión de baterías ZL-3205

Test objetivo: Esta máquina es adecuada para la prueba de resistencia a la combustión de baterías de litio (o baterías).





Descripción de la prueba:

（1）La batería de iones de litio o el paquete de baterías se coloca sobre una gasa de alambre de acero. La gasa de alambre se encuentra en el agujero redondo, que tiene un diámetro de 4 pulgadas (102 mm).La gasa de alambre se compone de

alambre con 20 mallas por pulgada。Tiene un diámetro de 0,017 pulgadas(0,43mm).

（2）La gasa metálica se coloca a una distancia de unos 38 mm por encima de la llama.

（3）Cubrir un octágono de malla de alambre de aluminio alrededor de la muestra.las especificaciones de malla de alambre de aluminio: distancia en ambos lados paralelos entre sí es (610 + 10) mm ,altura es (305 + 5) mm. alambre de aluminio tiene un diámetro de 0,25 mm , número de malla es 16 ~ 18.

（4）Para asegurar que la muestra de prueba se calienta en la red de alambre hasta la explosión o la batería de litio (batería) se enciende y se quema.



Resultados de las pruebas: Después de la prueba, es posible que los componentes de la batería (excepto los productos de polvo) o la batería entera no penetren en la malla de aluminio.



Estándar:



UL 2272-2016 Esquema de investigación del coche de equilibrio eléctrico

UL 2271-2013 Batería para vehículo eléctrico ligero

GB/T 31241-2014 Requisitos de seguridad para la batería de iones de litio y el paquete de baterías para productos electrónicos portátiles.

GB/T 18287 -2013 Requisitos de cortocircuito externo de la especificación general para baterías de iones de litio para teléfonos móviles

GB/T 8897.4-2008 Cuarta parte de los requisitos de seguridad de las baterías primarias de litio

YD/T 2344.1-2011 Baterías de litio hierro fosfato para comunicación - Primera parte: Baterías integradas

GB/T 31485-2015 Requisitos de seguridad y métodos de ensayo de las baterías de potencia para vehículos eléctricos

GB/T 21966-2008 Requisitos de seguridad para baterías primarias de litio y baterías en tránsito

MT/T 1051-2007 Batería de iones de litio para lámpara de minero

YD 1268-2003 Requisitos de seguridad y métodos de ensayo para baterías y cargadores de litio para teléfonos móviles de comunicaciones

GB/T 19521.11-2005 Código de seguridad para la inspección de las propiedades peligrosas de las baterías de litio

YDB 032-2009 Batería de iones de litio de reserva para comunicación

Norma UL 1642:2012 para baterías de litio

UL 2054: 2012 Acumulador doméstico y comercial

UN38.3(2012) Recomendaciones relativas al transporte de mercancías peligrosas - Manual de ensayos y normas - Parte 3

IEC62133-201 Requisitos de seguridad para pilas y acumuladores alcalinos

o electrolitos no ácidos

IEC 62281: 2004 Requisitos de seguridad para baterías primarias de litio y baterías en tránsito

IEC 60086: 2007 Batería primaria parte 4 requisitos de seguridad de la batería de litio

GJB150、GJB360、GJB548、GJB1217、MIL-STD-810F、MIL-STD-883E etc.test specification。



Característica de la estructura del producto:

1、La caja está hecha de acero inoxidable, fácil de limpiar. Mientras tanto,cintas de teflón están cubiertos en el interior del cuerpo de la caja de combustión,fácil de limpiar,fácil de mantener.

 2 En la parte delantera del cuerpo de la caja hay una ventana visible de vidrio templado

3 La parte superior de la caja está equipada con un conducto de escape que puede conectarse externamente con un tubo de escape. El calor generado en el proceso de ensayo se expulsa rápidamente fuera de la caja.

4、Encendido por control remoto mediante telecontrolador

5、 La parte inferior del contenedor de protección está provista de una rueda universal que es conveniente para el transporte y la colocación.



Parámetro de especificación del equipo ：



Método de control：PLC Interfaz hombre-máquina

Quemador: Mechero Bunsen, el orificio del tubo tiene un diámetro de 9,5 mm, unos 100 mm de largo.

Tiempo de combustión:0~ 999,9s±0,1s

Diámetro del orificio redondo de prueba: 102 mm

Distancia del mando a distancia: 10 m, sin barrera

Altura de la pantalla de llama: 38 mm

La distancia entre las caras opuestas es de 24 "(unos 152 mm), mientras tanto, los ocho lados son de tipo móvil, por lo que es más conveniente para reemplazar y desmontar.

Altura del recinto de malla octogonal de prueba:12″(305mm)

Material del cerramiento de malla octogonal: Malla de aluminio, contiene 16-18 mallas por pulgada, consiste en alambres de aluminio que tienen un diámetro de 0,010 pulgadas (0,25 mm).

Piezas de prueba: acero inoxidable, uno de los lados tiene un vidrio templado de 5 mm, se puede ver el estado de la prueba.

Mientras que hay un ventilador en la parte superior de la papelera de protección, y la interfaz externa del conducto de escape se ha reservado.

Volumen del contenedor protector:750*750*1000mm

Volumen del controlador:200*150*1000mm

Gas de combustión: metano (suministrado por el cliente)

Fuente de alimentación:1∮，220V，50/60Hz,

Potencia:0,75 kW

Peso: unos 100 kg



 Estado del servicio

  1、Temperatura ambiente :-10～30℃

  2、Humedad ambiente :≦60%

  3、Gas de combustión: gas licuado de petróleo o metano industrial (suministrado por el cliente)
