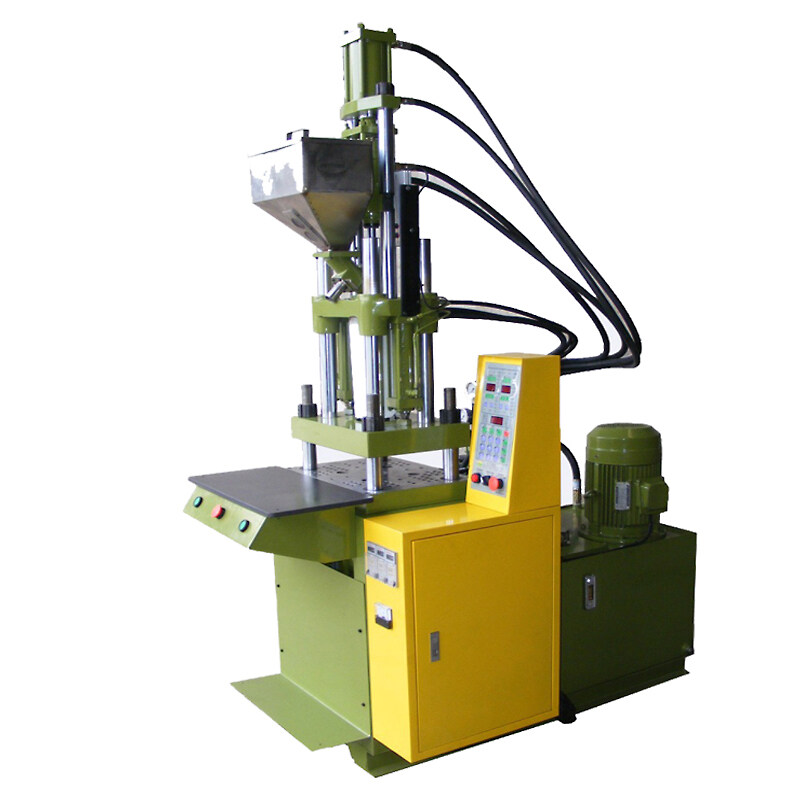

◆Apertura de molde vertical, inyección vertical, apto para moldeo por inserción.
◆Tornillo de acero nitrurado, tubo de material, accionamiento por motor hidráulico de alto par, presión de inyección multietapa, buen rendimiento de plastificación.
◆Diseño de cilindro de cierre de molde madre de presión directa, sujeción rápida del molde, sujeción de molde de seguridad de baja presión, cierre automático del molde, control de presión múltiple, alta seguridad y vida útil mejorada del molde.
◆Dispositivo de protección eléctrica, sin errores, seguridad del operador de mantenimiento.
◆ Indicación automática de averías, el mantenimiento es rápido y sencillo.
◆El control electrónico y el uso hidráulico de piezas de marca, silencioso, preciso y duradero.
◆Multi-etapa de control de temperatura, multi-etapa de presión de inyección, la tasa de fuego, el ajuste continuo de contrapresión, adecuado para el moldeo de piezas de plástico de precisión.
◆Opción de servomotor de ahorro de energía.
◆Esta máquina ofrece una amplia gama de funciones programables que incluyen inclusión automática, extracción y producción totalmente automática.
◆Dos columnas y cuatro columnas (opción)
Parámetros técnicos:
|
Tipo |
Modelo |
Unidad |
ZL-3059-20 |
Zl-3059-25 |
ZL-3059-28 |
ZL-3059-30 |
|
Sistema de inyección |
Diámetro del tornillo |
mm |
20 |
25 |
28 |
30 |
|
Presión de inyección |
Kg/cm |
1715 |
1164 |
816 |
886 |
|
|
Volumen de tiro teórico |
cm³ |
31 |
49 |
56 |
70 |
|
|
Peso máximo de inyección (PS) |
g |
29 |
60 |
80 |
84 |
|
|
Tasa de inyección |
cm³/seg |
20 |
30 |
30 |
68 |
|
|
Carrera del tornillo |
mm |
100 |
||||
|
Velocidad máxima del husillo |
rpm |
0-155 |
0-205 |
|||
|
Fuerza de contacto de la boquilla |
toneladas |
2.0 |
2.4 |
|||
|
Carrera de retracción de la boquilla |
mm |
133 |
140 |
165 |
||
|
Número de control de temperatura |
– |
1+2 |
||||
|
Capacidad de la tolva de material |
L |
15 |
15 |
20 |
||
|
Sistema de sujeción |
Fuerza de sujeción |
toneladas |
15 |
20 |
30 |
|
|
Fuerza de apertura |
toneladas |
7 |
7 |
6.5 |
||
|
Tamaño de la platina |
mm |
450*290 |
460*310 |
520*370 |
||
|
Distancia entre las ataduras |
mm |
280*140 |
303*153 |
350*205 |
||
|
Mín. Altura del molde |
mm |
140/80 |
160/100 |
160/100 |
||
|
Carrera de apertura |
mm |
160 |
180 |
180 |
||
|
Max. Abierto Luz diurna |
mm |
300/240 |
340/280 |
340/280 |
||
|
Fuerza de expulsión |
toneladas |
1.3 |
1.3 |
1.3 |
||
|
Carrera del eyector |
mm |
35 |
35 |
35 |
||
|
Sistema de deslizamiento |
Golpe de deslizamiento |
mm |
– |
– |
– |
|
|
Máx. Peso del molde |
kg |
– |
– |
– |
||
|
Despeje de la estación |
mm |
– |
– |
– |
||
|
Sistema hidráulico |
Máx. Presión hidráulica |
Kg/cm²(mPa) |
140 |
140 |
140 |
|
|
Salida de la bomba |
L/min |
23 |
23 |
26 |
||
|
Capacidad del depósito de aceite |
L |
80 |
80 |
100 |
||
|
Consumo de agua de refrigeración |
/hr |
400-600 |
400-600 |
400-600 |
||
|
Potencia del motor de la bomba |
KW |
3.5 |
4 |
4 |
||
|
Potencia de calentamiento del barril |
KW |
2.2 |
2 |
2.7 |
||
|
Potencia total |
KW |
5.5 |
6 |
6.2 |
||
|
Otros |
Peso de la máquina |
toneladas |
0.68/0.8 |
0.68/0.8 |
1.1/1.3 |
|
|
Dimensiones de la máquina L*A*A |
mm |
1550*900*2350 |
1400*900*2200 |
1570*950*2350 |
||
|
Peso del envío |
toneladas |
0.8/0.9 |
0.88/0.9 |
1.3/1.5 |
||
|
Medidas de envío L*A*A |
mm |
1750*1050*2400 |
1500*1000*2300 |
1670*1050*2450 |
||
