Resumen del equipamiento：
Esta cámara de pruebas proporciona un entorno simulado de alta temperatura, baja temperatura, alta humedad y baja humedad para detectar el material y el fuerte grado de atenuación del caucho, plástico, productos electrónicos, etc. antes y después de la prueba. Esta máquina también puede simular el entorno del contenedor para detectar el desvanecimiento y la contracción del caucho y el plástico a alta temperatura y humedad. Prueba la resistencia al calor, resistencia al frío, resistencia a la sequedad y resistencia a la humedad de diversos materiales. Es adecuado para la inspección de control de calidad de las fábricas en industrias como la electrónica, aparatos eléctricos, baterías, universidades, institutos de investigación, oficinas de inspección y cuarentena, productos de papel, alimentos, vehículos, piezas de automóviles, metales, química, materiales de construcción y otras industrias.
Parámetros detallados:
|
Modelo |
ZL-80 (A~G) |
ZL-150 (A~G) |
ZL-225 (A~G) |
ZL-408 (A~G) |
ZL-608 (A~G) |
ZL -800 (A~G) |
ZL-1000 (A~G) |
|
Tamaño interior A*H*D(cm) |
40x50x40 |
50x60x50 |
50x75x60 |
60x85x80 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Tamaño exterior W*H*D(cm) |
100x170x87 |
105x175x97 |
115x190x97 |
135x195x115 |
145x185x137 |
145x210x130 |
147x210x140 |
|
Temperatura |
-70℃~+100℃(150℃) (A:+25℃ B:0℃ C:-20℃ D:-40℃ E:-50℃ F:-60℃ G:-70℃) |
||||||
|
Rango de humedad |
20%~98111111111R.H.(10%-98111111111R.H/5%~98%R.H es la condición específica） |
||||||
Parámetros técnicos:
|
Artículo |
Descripción |
|
Nombre |
Cámara de temperatura y humedad |
|
Modelo |
ZL-6004 |
|
Cumplimiento de la norma |
⒈ Condiciones técnicas de la cámara de pruebas de alta temperatura GB11158 ⒉ Condiciones técnicas de la cámara de pruebas de baja temperatura GB10589-89 ⒊ Condiciones técnicas de la cámara de pruebas de alta y baja temperatura GB10592-89 ⒋ Condiciones técnicas de la cámara de pruebas de calor húmedo GB/T10586-89 ⒌ GB/T2423.1-2008 Método de ensayo en cámara de baja temperatura ⒍ GB/T2423.2-2008 método de ensayo en cámara de alta temperatura ⒎ GB/T2423.3-2006 Método de ensayo en cámara de calor húmedo ⒏ GB/T2423.4-2008 Método de ensayo de calor húmedo alterno. ⒐ GB/T2423.22-2002 Método de ensayo de cambio de temperatura ⒑ Método de ensayo en cámara de baja temperatura IEC60068-2-1.1990 ⒒ Método de ensayo en cámara de alta temperatura IEC60068-2-2.1974 ⒓ Prueba de alta temperatura GJB150.3 ⒔ Prueba de baja temperatura GJB150.4 ⒕ GJB150.9 prueba de calor húmedo |
|
Característica |
Diseño de forma perfecta, aspecto de alta calidad, poco ruido, funcionamiento sencillo, seguro y fiable |
|
Artículos prohibidos para equipos experimentales |
1. Probar o almacenar muestras de sustancias inflamables, explosivas y volátiles. 2. Probar o almacenar muestras de materiales corrosivos 3. Análisis o almacenamiento de muestras biológicas 4. Ensayo o almacenamiento de muestras de fuentes de emisiones electromagnéticas intensas |
|
Tamaño de la caja interior y exterior |
Tamaño de la caja interior: (anchura * altura * profundidad) 400mm*500mm*400mm Tamaño de la caja exterior: (anchura * altura * profundidad) 900×1400×1000 mm |
|
Volumen interior de la caja |
80L(Las dimensiones se refieren a la tabla de tallas anterior y pueden personalizarse) |
|
Temperatura |
-60℃ ~ +150℃ |
|
Rango de humedad |
20～98% R-H puede ajustarse |
|
Estabilidad del control |
Temperatura ±0,5℃; Humedad ±2% |
|
Uniformidad de distribución |
Temperatura ±2,0℃; Humedad ±3,0% |
|
Resolución |
Temperatura: 0,01℃; Humedad: 0,%1R.H |
|
Tiempo de calentamiento |
5℃/min, calentamiento lineal(10℃/min,15℃/min o personalizado) |
|
Tiempo de enfriamiento |
5 ℃/min, refrigeración lineal (10 ℃/min,15 ℃/min o personalizado) |
|
Límite de temperatura |
La temperatura más alta +150℃; la más baja -60℃. |
|

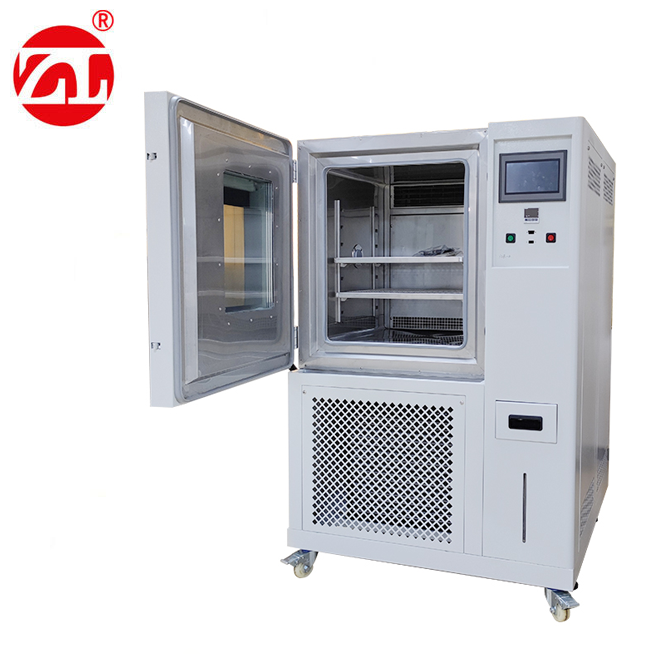

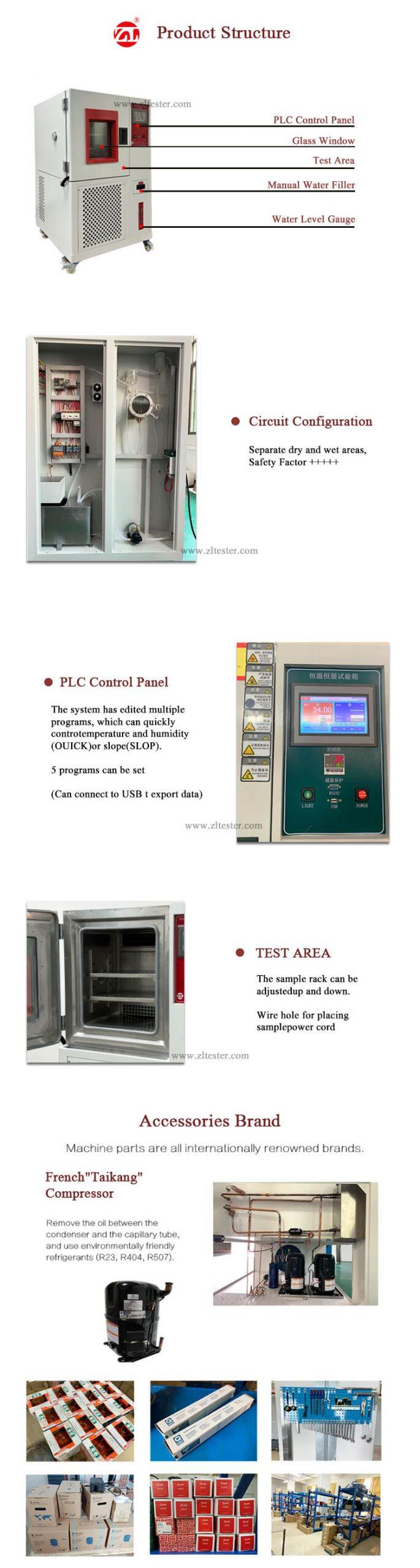

Breve Introducción de la estructura de cajas |
El conjunto se divide en tres combinaciones: la sala de pruebas, el armario de control eléctrico y el almacén de máquinas: la parte superior izquierda es la sala de pruebas, que se compone de la cámara de pruebas de la capa de aislamiento, con una sola puerta a la izquierda para la entrada y la salida; el armario de control eléctrico se encuentra en el lado derecho, y el panel Se compone principalmente de un controlador de temperatura, un botón interruptor y un indicador de protección contra fallos; la sala de máquinas se coloca debajo de la sala de pruebas y se compone de filtros, electroválvulas, piezas de cableado, compresores y otros accesorios. |
|
Material de la carcasa |
Placa de acero de la laca que cuece al horno |
|
Material de la caja interior |
Placa de acero inoxidable SUS111113111304 |
|
Material aislante |
Espuma rígida de poliuretano + lana de vidrio |
|
Silicona Espuma prensada |
1 pieza de espuma de gel de sílice prensada |
|
Estante |
Hay 2 estantes de acero inoxidable con altura ajustable en la caja |
|
Calentador |
Utiliza tubo de calefacción de acero inoxidable tipo aleta importado de Taiwán |
|
Humidificador |
Diseño de humidificador dividido |
|
Transportar la máquina eólica |
motor Eje de extensión de acero inoxidable Rueda de aleación de aluminio con varias aspas Sistema especial de circulación de aire regulable |
|
Caja Puerta |
Puerta simple, puerta doble, tirador plano encastrado sin reacción Vidrio al vacío de tres capas para ampliar la ventana Calefacción eléctrica, desempañado automático, iluminación LED |
|
Depósito de agua |
1 depósito de agua integrado y extraíble (fácil de limpiar) 1 bomba automática de suministro de agua (suministro automático de agua desde el depósito de agua inferior al nivel superior) Dispositivo de alarma por falta de agua |
|
Trípode |
La parte inferior del fuselaje está equipado con poliuretano ruedas universales móviles 4pcs |
|
Características de Sistema de refrigeración |
Tecnología de ajuste automático de la capacidad de carga en varias etapas Compresor ~ Compresor totalmente cerrado de la marca francesa "Taikang". Condensador ~ tipo aleta con ventilador de refrigeración fabricado en Taiwán Evaporador ~ tipo aleta multi-etapa de ajuste automático de la capacidad de carga Válvula de expansión ~ componentes importados de Europa y América Refrigerante ~ Refrigerante congelado respetuoso con el medio ambiente Accesorios ~ Desecante, separador de aceite, ventana refrigerante, etc... |
|
Manera de controlar |
El sistema de control de temperatura y humedad de equilibrio (BTHC) controla el SSR de forma P.I.D., de modo que la cantidad de calefacción y humidificación del sistema es igual a la pérdida de calor y humedad, por lo que puede utilizarse de forma estable durante mucho tiempo. |
|
Características del controlador |
Diseño independiente de investigación y desarrollo Controlador lógico programable LCD, pantalla en color Pantalla táctil de tipo botón directo Controlador programable simultáneo de temperatura y humedad Pantalla en chino e inglés Pantalla grande de 7 pulgadas en color real Controlador de pantalla LCD de gran tamaño con alto contraste y función de retroiluminación ajustable. |
|
Especificaciones del controlador |
Precisión: temperatura ±0,1℃, humedad ±1111111111R.H Resolución: temperatura ±0,1, humedad ±0,%1R.H. Con límite superior e inferior en espera y función de alarma Selección de señal de entrada de temperatura y humedad PT 100Ω×2 (bulbo seco y bulbo húmedo) 9 grupos de ajustes de parámetros de control P.I.D, cálculo automático de P.I.D Corrección automática del bulbo húmedo y seco. |
|
Pantalla Mostrar Función |
Utilice el diálogo en pantalla, no es necesario introducir ninguna tecla y la pantalla toca directamente las opciones Visualización directa de los valores de ajuste (SV) y reales (PV) de la temperatura y la humedad Puede mostrar el número de programa de ejecución actual, el número de segmento, el tiempo restante y el número de ciclo Función de tiempo acumulado de funcionamiento El valor de ajuste del programa de temperatura y humedad se muestra como una curva gráfica, con función de ejecución de la curva del programa de visualización en tiempo real. Con una pantalla de edición de programas independiente, cada página puede introducir al menos 5 segmentos de temperatura, humedad y hora Se puede cambiar entre chino e inglés a voluntad. Aparece la pantalla de aviso de avería. Se puede ajustar la retroiluminación de la pantalla La función de protección de la pantalla puede configurarse para temporización, temporizador o apagado manual. |
|
Capacidad del programa y función de control |
Grupos de programas utilizables: hasta 120 PATTEN Capacidad de memoria utilizable: 1200 SEGMENTOS en total Comandos repetibles: cada comando puede repetirse hasta 999 veces La producción del programa adopta el estilo de diálogo, con funciones de edición, borrado, inserción, etc. SEGMENTOS ajuste de tiempo 0～99Hora59MinCon memoria de programa de apagado, se iniciará automáticamente y continuará ejecutando el programa después de restaurar la alimentación. La curva gráfica puede visualizarse en tiempo real durante la ejecución del programa Con función de arranque y parada programados Con función de ajuste de fecha y hora Función de bloqueo de botones y pantalla (LOCK) |
|
Compresor |
Compresor totalmente cerrado de la marca francesa "Taikang |
|
Condensador |
Tipo aleta con ventilador de refrigeración fabricado en Taiwán |
|
Evaporador |
Ajuste automático de la capacidad de carga en varias etapas de tipo aleta |
|
Válvula de expansión |
Componentes importados de Europa y Estados Unidos |
|
Refrigerante |
Refrigerante congelado respetuoso con el medio ambiente (Refrigerante ecológico Honeywell R404A y R23) |
|
Características |
Adopta la tecnología de ajuste automático de la capacidad de carga en varias etapas |
|
Accesorios de refrigeración |
Desecante, separador de aceite, ventana refrigerante, etc. |
|
Tanque de almacenamiento |
1 depósito de agua integrado |
|
Calidad del agua |
Añada agua pura o agua destilada (el agua del grifo tendrá suciedad, que obstruirá fácilmente la tubería y afectará a las pruebas del producto). |
|
Dispositivo de protección |
1. Controlador de potencia de fluidos de paso por cero |
|
|
2. Interruptor de protección contra la combustión del aire de calefacción |
|
|
3. Interruptor de protección contra sobrepresión del compresor |
|
|
4. Interruptor de protección de sobrecarga y corriente del compresor |
|
|
5. Pérdida del interruptor de protección de fase |
|
|
6. Sin fusible protector de sobrecarga |
|
|
7. Interruptor de protección contra falta de agua en el depósito |
|
|
8. Seguro rápido de calefacción y humidificación |
|
Tensión de uso |
220V±10% 50HZ |
|
Potencia |
5KW |
|
Permitido Utilizar el entorno |
0 ~30℃ |
|
Garantía de buen funcionamiento Medio ambiente |
5 ~ 25℃ |
|
Tapa roscada |
1 juego de orificios de prueba de Ø50 mm con tapón roscado en el lado izquierdo del fuselaje |
|
No tejido |
3 piezas de tela no tejida para la prueba estándar |
|
Especificaciones |
Entregar una copia al hacer el pedido |
|
Manual |
Una copia del manual del equipo |
