تُستخدم آلة البثق ذات المسمار الواحد بشكل أساسي في بثق المواد البلاستيكية الحرارية مثل كلوريد البولي فينيل الناعم والصلب والبولي إيثيلين، ويمكنها معالجة مجموعة متنوعة من المنتجات البلاستيكية، مثل الفيلم المنفوخ، والأنبوب المبثوق، ولوحة الضغط، والشريط، وما إلى ذلك، ويمكن استخدامها أيضًا في التحبيب المنصهر. تتميز آلة البثق البلاستيكية بتصميم متقدم وجودة عالية وتليين جيد واستهلاك منخفض للطاقة، وتعتمد على ناقل حركة حلزوني، يتميز بانخفاض الضوضاء والتشغيل المستقر والقدرة الكبيرة على التحمل وعمر الخدمة الطويل.
أثناء عملية بثق البوليمر، فإن آلة التحبيب ذات المسمارين هي عملية يتم فيها قص البوليمر المنصهر الصلب المنقول وخلطه وبثقه عند درجة حرارة معينة. تتغير الحالة الفيزيائية للبوليمرات والمواد أثناء عملية البثق، وعملية خلط الشكل والتغيرات البنيوية، والعلاقة بين الخليط النهائي والخصائص

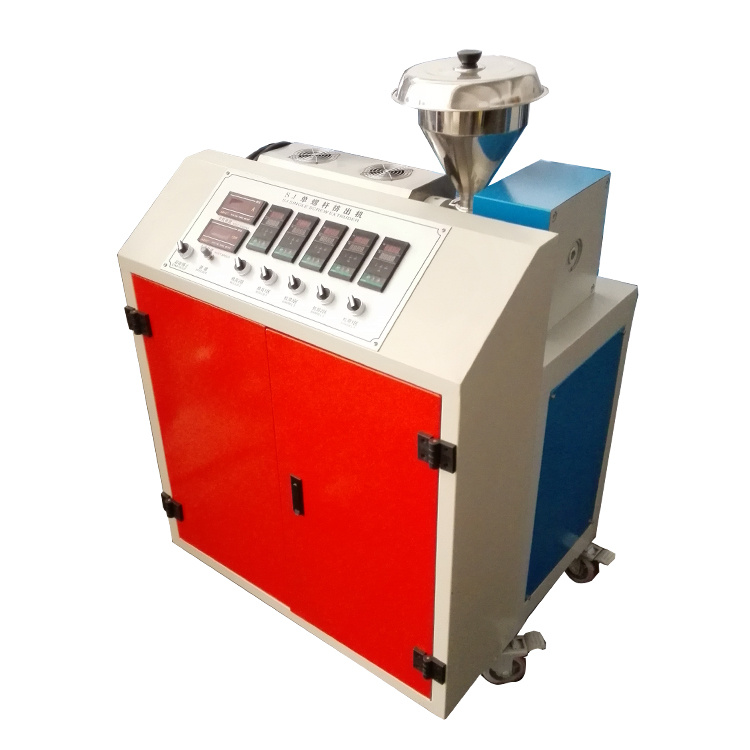

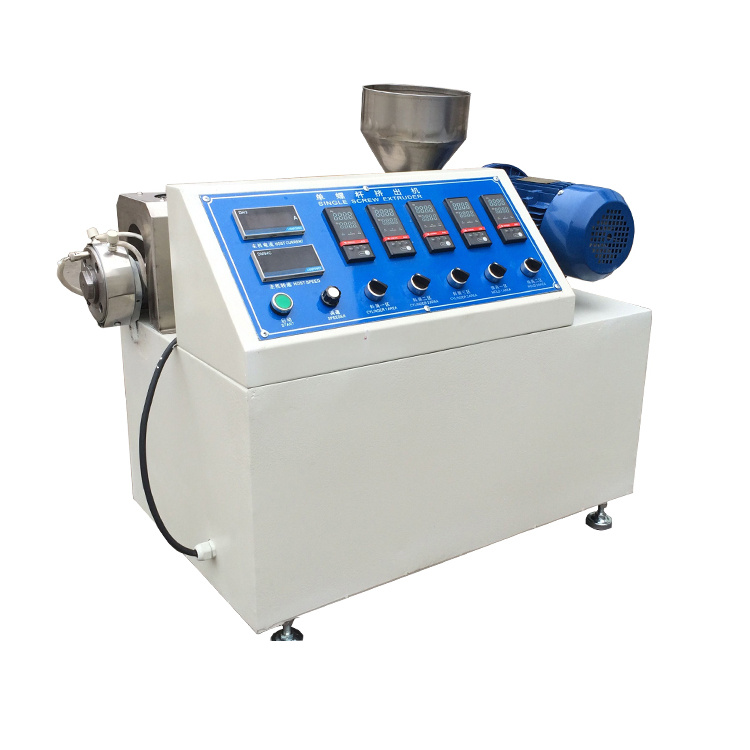

زد ال-3017ا آلة البثق ذات المسمار الواحد
تُستخدم آلة البثق ذات المسمار الواحد بشكل أساسي في بثق المواد البلاستيكية الحرارية مثل كلوريد البولي فينيل الناعم والصلب والبولي إيثيلين، ويمكنها معالجة مجموعة متنوعة من المنتجات البلاستيكية، مثل الفيلم المنفوخ، والأنبوب المبثوق، ولوحة الضغط، والشريط، وما إلى ذلك، ويمكن استخدامها أيضًا في التحبيب المنصهر. تتميز آلة البثق البلاستيكية بتصميم متقدم وجودة عالية وتليين جيد واستهلاك منخفض للطاقة، وتعتمد على ناقل حركة حلزوني، يتميز بانخفاض الضوضاء والتشغيل المستقر والقدرة الكبيرة على التحمل وعمر الخدمة الطويل.
نطاق التطبيق:
تشكيل بالبثق وتشكيل بالبثق والتحبيب لجميع المواد البلاستيكية الحرارية.
المعايير الفنية:
|
البرغي والبرميل |
مصنوع من 38 CrMoAlA، مطفأ ومخفف ومُنتَرِد |
|
قطر المسمار |
25 ملم |
|
نسبة ارتفاع المسمار |
25:1 |
|
نسبة ضغط اللولب |
3 |
|
قوة المحرك الرئيسي |
1 كيلو وات |
|
تنظيم سرعة المحرك الرئيسي |
تنظيم سرعة العاكس (Holip) |
|
تدفئة البراميل |
غلاف من الفولاذ المقاوم للصدأ، تدفئة كهربائية |
|
قوة التدفئة |
قطر خزان السخان من المنطقة الاولى الى المنطقة الثانية 60*180*220 فولت*900 وات |
|
قطر رأس القالب مدفأة في المنطقة السابعة |
120*40*220 فولت*400 واط |
|
الأجهزة الكهربائية الرئيسية Huibang 45*45 عداد التحكم في درجة الحرارة، Andre contactor، زر Shanghai Jinghao، الخطوط الكهربائية مرتبة بدقة، الألوان مميزة، والملصقات دقيقة عاكس Holip 1.5KW |
|

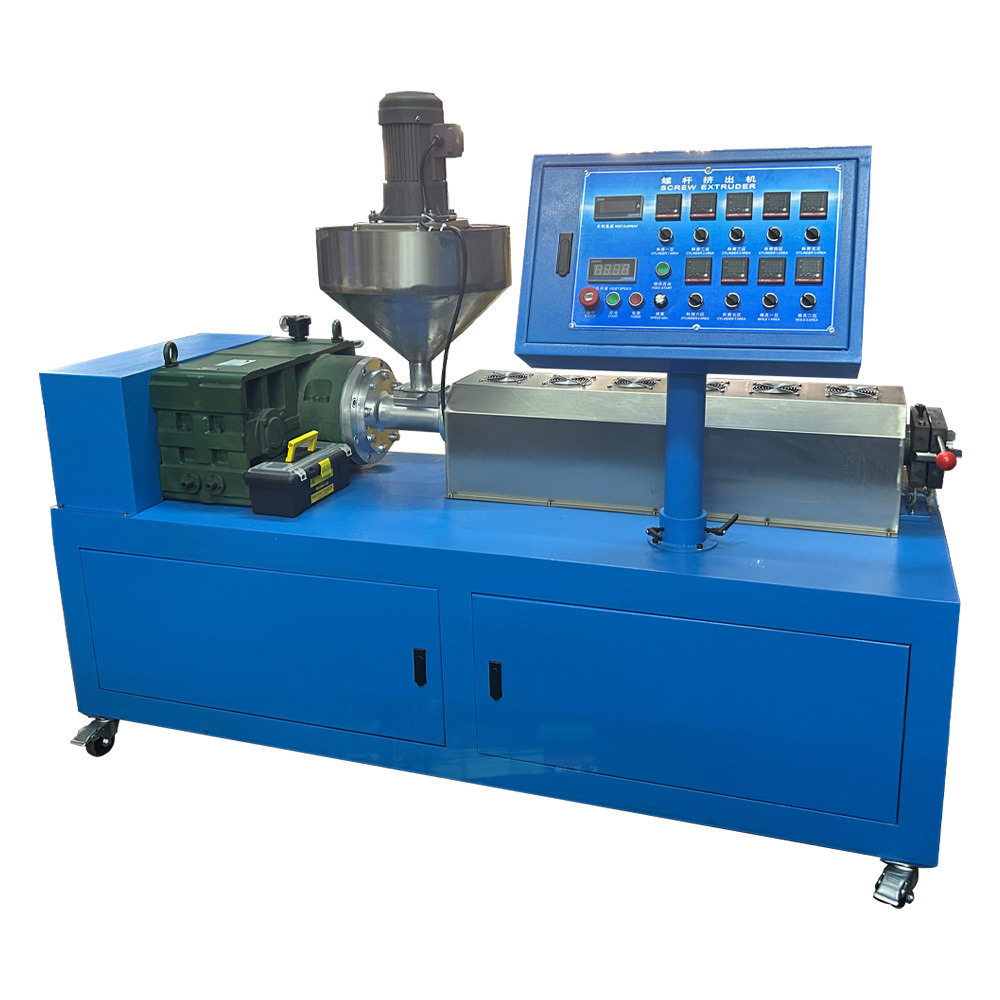

زل-3017ب آلة البثق ذات المسمارين
|
مقدمة المنتج |
أثناء عملية بثق البوليمر، فإن آلة التحبيب ذات المسمارين هي عملية يتم فيها قص البوليمر المنصهر الصلب المنقول وخلطه وبثقه عند درجة حرارة معينة. تتغير الحالة الفيزيائية للبوليمرات والمواد أثناء عملية البثق، وعملية خلط الشكل والتغيرات البنيوية، والعلاقة بين الخليط النهائي والخصائص |
|
مبدأ العمل |
تمر المادة عبر منفذ التغذية، وتحت تأثير المسمار الدوار، يتم عجنها في كرة وتدحرج للأمام على طول أخدود المسمار. وبسبب القص والضغط وتحريك المسمار، يتم خلط المادة بشكل أكبر وتليينها، وتزداد درجة الحرارة والضغط تدريجيًا. عالية، تقدم حالة تدفق لزجة، وتمر عبر رأس الماكينة عند ضغط ودرجة حرارة معينين، وتحصل أخيرًا على الشكل المطلوب للمنتج. |
|
سمات |
1. التروس مصنوعة من مواد سبائك عالية الجودة، وجميع أسطح الأسنان مشبعة ومبردة. يتم تقليم ملف تعريف أسنان التروس بواسطة برنامج طحن خاص لضمان قوة التروس وحمل الأسنان الموحد والقوة العالية والضوضاء المنخفضة والاهتزاز المنخفض؛ يتم دمج أجزاء التباطؤ وتوزيع عزم الدوران في جسم واحد، والهيكل مدمج. 2. التعاون بين المسمار والأسطوانة، المسمار والأسطوانة مصنوعان من مواد مقاومة للتآكل، واللمسة النهائية لسطح المكونات الملولبة مرتبطة بشكل مباشر بجودة المواد وعمر خدمة الماكينة بأكملها 3. المسمار هو هيكل كتلة البناء، وعنصر الخيط مصنوع من الفولاذ النتريدي عالي الجودة 38CrMoALA، والذي تم معالجته حرارياً عن طريق التبريد المفرغ عالي الحرارة، وله صلابة عالية ومقاومة جيدة للتآكل ومقاومة للتآكل. 4. يمكن للسخان المدمج تسخين المواد بسرعة والتحكم في درجة الحرارة بسرعة وضمان خصائص فيزيائية وكيميائية مستقرة للمواد وتوفير الطاقة الكهربائية وتسهيل الصيانة. 5. الغطاء الخارجي عبارة عن زجاج أمامي من الفولاذ المقاوم للصدأ، وهو جميل وسخى، وله تبديد جيد للحرارة. |
|
نِطَاق ل طلب |
إنه مناسب لتجارب خلط ومعالجة البلاستيك الهندسي والبلاستيك المعدل والبلاستيك المهمل والماستربات الملونة، وله وظائف التجانس والتلدين والتلوين وتعديل الحشو وما إلى ذلك. ◆خلط وعجن وبثق وتحبيب البلاستيك العام والبلاستيك الهندسي والإيلاستومرات والمواد الأخرى ◆تعديل مزج المواد المركبة ◆تعديل التعزيزات المملوءة بالبوليمر |
المعلمات التفصيلية للمنتج:
(1) 1 مجموعة من التغذية الرئيسية
◆ محرك التغذية: 0.37 كيلو وات*1
◆ طريقة التغذية: تغذية كمية بمسامير مزدوجة مع وظيفة التحريك
◆ القادوس: الفولاذ المقاوم للصدأ، سمك ≥ 2 مم،
◆ برغي التغذية: المادة 45#، مطلي بالكروم الصلب على السطح؛
◆ قادوس التغذية: مصنوع من الفولاذ المقاوم للصدأ، سمك δ = 1.5 مم
(2) مجموعة واحدة من الطاردات ذات اللولب المزدوج من النوع 20
◆ المحرك الرئيسي: 5.5 كيلو وات
◆ العاكس: تنظيم سرعة العاكس 5.5 كيلو وات
◆ الإطار: يتم لحامه بالفولاذ المقطعي ويتم معالجته بالحرارة للتخلص من الإجهاد، كما يتميز بصلابة عالية ولا يتشوه بسهولة.
1 مجموعة من نظام التحكم في البرنامج
◆ نظام التحكم في البرنامج: يمكن للتحكم في برنامج PLC التلقائي بالكامل عرض درجة الحرارة وسرعة المسمار والجذب وسرعة اللف وما إلى ذلك مباشرة. يمكن ضبط جميع المعلمات والتحكم فيها بشكل تعسفي
◆ حجم شاشة اللمس PLC: 10 بوصات
برميل وبرغي مجموعة واحدة
◆ قطر المسمار: Ø21.7 مم
◆ نسبة الطول إلى القطر: L/D=40:1
◆ تركيبة البراغي: نوع كتلة البناء
◆ صلابة المسمار: HRC65~72
◆مكونات المسمار: فولاذ نتريد عالي الجودة 38CrMoALA، معالجة تحلية المياه بالتفريغ في درجة حرارة عالية.
◆مكونات البرميل: غلاف خارجي من الفولاذ رقم 45، بطانة سبيكة مزدوجة مطعمة بالداخل، سبيكة مقاومة للتآكل من نوع a-101 (Fe-Cr-Ni-B+Carbide)
◆ مكون المندريل: مصنوع من فولاذ 40CrNiMoA عالي الجودة، يتم توصيل العنصر الملولب والمندريل بخط حلزوني، يتميز بقوة عالية وقدرة كبيرة على حمل الحمولة، وسهولة التفكيك والتجميع.
◆ اتجاه دوران المسمار: نفس اتجاه الدوران
نظام التدفئة 1 مجموعة
◆ نطاق درجة الحرارة: درجة حرارة الغرفة ~ 400 درجة مئوية
◆ منطقة التسخين: سخان من الألومنيوم المصبوب في المنطقة الخامسة من ماسورة البندقية، ويتم تسخين أنبوب التسخين الكهربائي عند منفذ التفريغ. زجاج أمامي آمن من الفولاذ المقاوم للصدأ للاستخدام الخارجي.
◆ قوة التدفئة: حوالي 9 كيلو وات
نظام الفراغ 1 مجموعة
◆ مضخة التفريغ: 150 واط
◆ محرك الدفع: 150 واط
◆ جهاز إزالة الأكسجين من دورة المياه، مزود بمضخة تفريغ، ومقياس تفريغ، ومكونات صمام تنظيم، مما يشكل نظام تهوية وعادم غير مسدود
◆طريقة التبريد: يتم تبريد البرميل بأكمله عن طريق دوران الماء الناعم.
◆ رأس القالب بالبثق: رأس قالب سريع التغيير بثلاث فتحات، قطر التفريغ Ø3 مم
