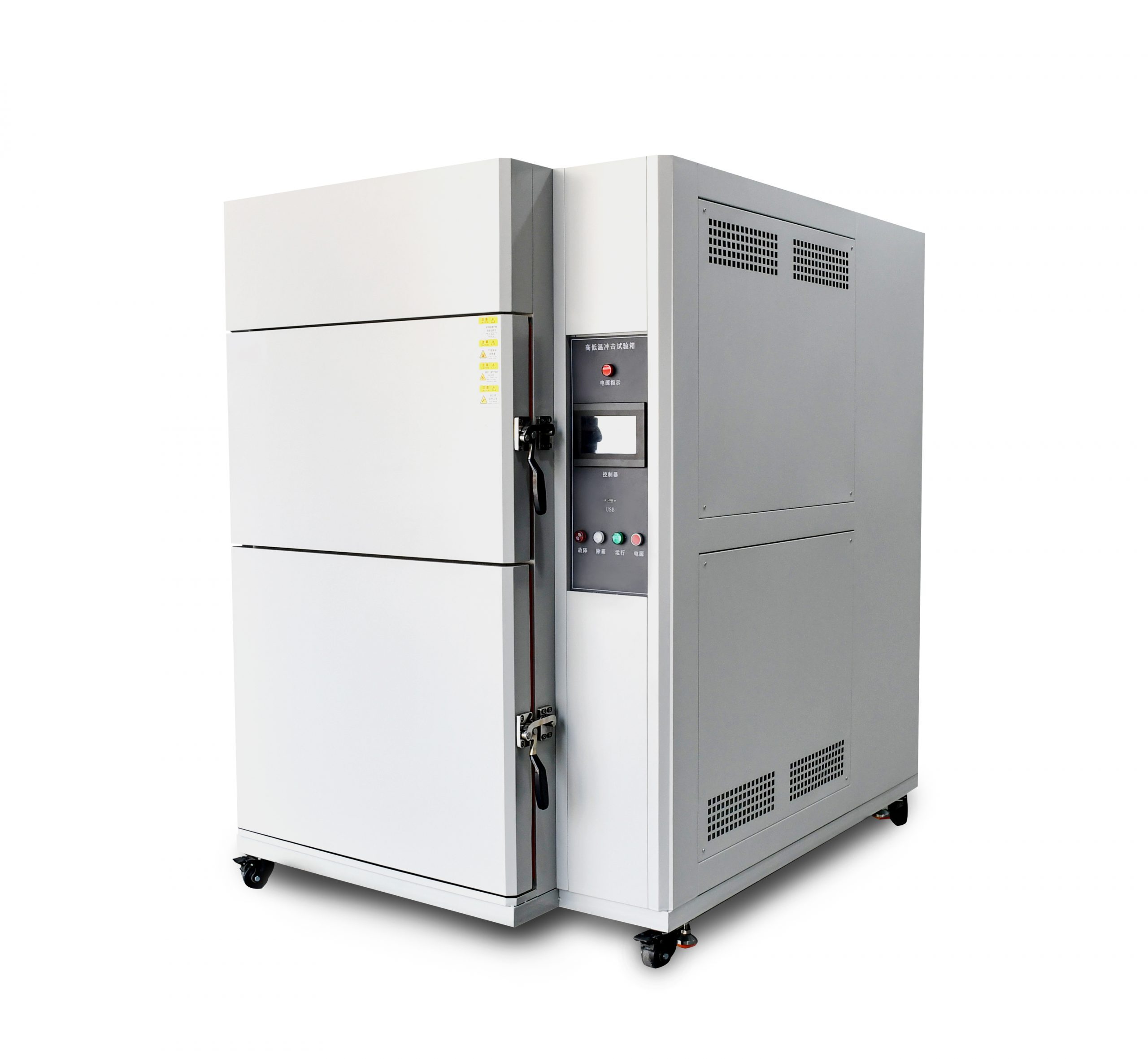

ZL-6012B 3-зонная испытательная камера для термического удара

Краткое описание оборудования:

3-зонная испытательная камера для термического удара разделена на высокотемпературную зону, низкотемпературную зону и испытательную зону на три части, каждая зона представляет собой уникальную изоляционную структуру, поэтому проводится испытание на воздействие высокой и низкой температуры. Испытание на воздействие высокой температуры или испытание на воздействие низкой температуры, максимальное время составляет до 9999 минут, наибольшее время цикла составляет до 9999 раз. Машина может автоматически или вручную циклически выполнять воздействие или выборочно устанавливать две или три зоны для воздействия высокой и низкой температуры. Она использует бинарную систему охлаждения, которая очень эффективна для охлаждения, система охлаждения разделена на воздушное и водяное охлаждение. Она также может быть подключена к компьютеру, но инструмент записи можно приобрести только по желанию. Цветной сенсорный ЖК-интерфейс управления с китайским и английским языками, прост в эксплуатации.



Применимые отрасли:

Применяется в авиации, военной промышленности, судостроении, электротехнике, электронике, приборах и счетчиках; медицинском оборудовании; гражданской атомной энергетике; колледжах и университетах; научно-исследовательских лабораториях; отделах товарного контроля, арбитража и технического надзора; строительных материалах, керамике; нефтепродуктах и химических продуктах. Для испытаний на ударопрочность при высоких и низких температурах.



Технические параметры:

Модель		ЗЛ-6012-50	ЗЛ-6012-80		ЗЛ-6012-100		ЗЛ-6012-150
Размер (Ш*В*Г)ММ	Внутренняя коробка	500*300*400 мм	500*400*400 мм		500*500*400 мм		600*500*500 мм
	Внешняя коробка	1900*1870*2100 мм	1900*2000*2100 мм		1980*2000*2200мм		1980*2100*225 0мм
Температура удара		-40℃~~+150℃
Время удара		3 минуты до окончания воздействия температуры
Диапазон высоких температур		80℃～170℃
Диапазон низких температур		-60℃～-10℃
Скорость нагрева		2-3℃/мин
Время охлаждения		1 ℃/мин
Температурная стабильность		±0,5℃
Точность температуры		±1℃
3 Температурная зона		Зона тестирования, зона предварительного нагрева, зона предварительного охлаждения
Влияние Время восстановления		Высокая температура (150℃) около 30 мин
		Низкая температура (-40℃ или -55℃ или -60℃) около 30 мин
		Время восстановления после удара 5 мин.
Внутренний материал		Нержавеющая сталь SUS＃304
Внешний материал		Нержавеющая сталь марки US＃304
Изоляция		Высокоточная стекловата + пенополиуретан
Система охлаждения		Копия продувочного типа или с водяным охлаждением, а также хладагент для защиты окружающей среды.
Контроллер		Интерфейс «человек-машина» с сенсорным программируемым управлением
Защитник		Смещение компрессора, перегрев, перегрев, избыточное давление, сухое тепло, выключатель защиты двигателя от перегрузки
Вложение		Каркас отсека 2, контрольное отверстие 1
Мощность(кВт)		13кВт		15кВт		18кВт		20кВт
Источник питания		Переменный ток 380 В±10% 3 фазы 50/60 Гц



Основные функции:

Машина для испытания на удар с тремя пазами на горячее и холодное давление используется для испытания на плохое влияние статического образца в условиях быстро меняющейся высокой и низкой температуры. Обычно используется в электронных деталях, автозапчастях и высокотехнологичных продуктах и т. д.; и требует испытания в суровых условиях окружающей среды и проверки высоких требований к допускам.



Основная особенность:

1. Камера для испытания на удар холодом и жарой с воздушным охлаждением, простая в эксплуатации, надежная в работе. Хороший внешний вид, разумная структура, передовые технологии, качественный материал и т. д.

2. Оборудование разделено на высокотемпературный бокс, низкотемпературный бокс, испытательный бокс из трех частей, использующих уникальные тепловые структуры и эффект накопления тепла, образец статичен во время испытания, направляется в горячий и холодный воздух для испытания озона путем переключения горячей и холодной температуры для достижения цели воздействия горячей и холодной температуры.

3. Используется самое современное измерительное устройство, контроллер представляет собой большой сенсорный цветной ЖК-дисплей, прост в эксплуатации, надежен, кривая условий работы системы, программа внедрения и настройки может отображаться на китайском и английском языках.

4.96 спецификации испытаний устанавливаются независимо, время воздействия составляет 999 часов и 59 минут, время цикла может быть установлено от 1 до 999 раз. Может реализовать автоматическую работу холодильной машины, снизить нагрузку на обслуживающий персонал, может работать автоматически и останавливать работу в любое время.

5. С левой стороны имеется 50-миллиметровое контрольное отверстие для подключения компонентов нагрузки плюсового источника питания.

6. Можно независимо устанавливать высокую температуру, низкую температуру, а также функцию холодного и горячего шока в трех различных условиях.

7. Может использоваться как высокотемпературная или низкотемпературная камера, как высокотемпературная машина, низкотемпературная машина и машина для испытаний на удар при нагревании и охлаждении.

8. Полностью автоматическая, высокоточная системная схема, блокировка ПЛК, управление всеми рабочими частями, автоматическое вычисление ПИД-регулирования, высокая точность контроля температуры.

9. Передовая конструкция контура циркуляции воздуха, разработанная на основе науки, для обеспечения внутренней однородности температуры, избегания любых углов. Полное защитное устройство безопасности, для предотвращения любой возможной скрытой опасности, обеспечения долгосрочной надежности оборудования.

10.Можно установить индекс цикла и количество разморозок, автоматическую или ручную разморозку.

11. Воздуховыпускное и возвратное отверстия для воздуха контролируются датчиками обнаружения, время переключения корпуса дроссельной заслонки менее 10 с, время восстановления температуры при холодном и горячем ударе менее 15 мин.

12. При запуске отображения состояния и кривой, если есть какие-либо необычные условия, экран мгновенно автоматически отображает точку отказа, причину и предоставляет методы устранения неполадок. Если входная мощность нестабильна, устройство аварийной остановки защитит испытательную машину.

13. Холодильная система с каскадной криогенной системой контура, замороженная с импортными компрессорами из Европы и США, и использующая экологически чистые хладагенты R507, R23 с нулевым коэффициентом озонирования (ГФУ).

14. Сильная функция безопасности: защита от перегрузки, защита от утечки электроэнергии, перегрузка цепи управления, защита от короткого замыкания, защита компрессора, защита от заземления, защита от перегрева, голосовые подсказки и т. д.



3 Зона ТТехнические характеристики испытательной камеры для термического удара



*Метод контроля и характеристики:

Используя резервуар для хранения горячей и холодной воды с низкой и высокой температурой, в соответствии с необходимостью откройте заслонку, горячая и холодная температура в резервуаре для хранения поступает на вход в испытательный слот для достижения эффекта быстрого температурного шока, сбалансируйте систему управления термостатом (BTC) + специальную конструкцию системы распределения воздуха, используйте ПИД-регулятор для управления твердотельным реле, сделайте так, чтобы система теряла тепло плюс количество калорий, таким образом, используя долгосрочную стабильность.

А:Модель: ЗЛ-6012Б

B: производительность: воздушное охлаждение при комнатной температуре +25℃, без нагрузки.

1. Диапазон температур испытательного бака: высокая температура: +60℃～150℃ низкая температура: －10℃～-40℃

2. Диапазон настройки температуры высокотемпературного бака: 60℃～200℃.

Время нагрева высокотемпературного бака RT～+200℃ около 35 мин（при RT от 10℃ до 30℃）

3. Диапазон настройки температуры низкотемпературного бака: －10℃～－70℃

Время охлаждения криогенного резервуара RT~-70℃ около 80 мин (при RT от 10℃ до 30℃)

4. Колебание температуры: ±1,0℃

5. Равномерность температуры: ±2,0℃

6. Время возврата удара: －50℃～＋150℃ около 5 мин (без нагрузки) (время постоянного воздействия высокой и низкой температуры составляет более 30 мин)

7.Время открытия дроссельной заслонки: менее 3 с.



C.Структура:

1.Размеры:а. внутренний размер: Ш50*В60*Г50㎝

                      б.внешние размеры: Ш145*В180*Г155 см

2.Материал:а. Внутренний материал: Зеркальная пластина из нержавеющей стали (SUS#304)

        б. наружный материал: специальный антикоррозийный процесс покрытия пластин.

3.Изоляционный материал: a.Высокотемпературный бак:Алюмосиликатная изоляция, хлопок

                 б.криостат: Пенополиуретан высокой плотности

4.Нагреватель:Электрический нагреватель из нержавеющей стали с ребристым радиатором трубчатой формы.

     a.высокотемпературный бак:10,5 кВт. B.криостат:6,5 кВт.

5.Система циркуляции приточного воздуха:

     а.двигатель 1 л.с.×2 шт. б.длинная ось из нержавеющей стали.

     в. ВЕНТИЛЯТОР SIROCCO г. специально разработанная система принудительной подачи воздуха с вентилятором.

6. Дверь испытательного шкафа: Одна дверь, слева открыта.

     a. Встроенные графические ручки b. Кнопка «Назад»: SUS#304. c. Полоска из силиконовой пены.



7.Система охлаждения:

     a.compressor: оригинальный французский компрессор «tai kang» закрытого типа с эффективным каскадным механизмом.

     б.Хладагент: хладагент, безопасный для окружающей среды R-507/R-23.

     c.конденсатор: конденсатор с воздушным охлаждением.

     d.испаритель: Ребра большего количества секций автоматической регулировки мощности нагрузки.

     e.насадка: осушитель, маслоотделитель, окно потока хладагента, ремонт клапана,

выключатель защиты от высокого давления

1. Система расширения: Регулирование производительности холодильной системы (капиллярная трубка)
2. Вспомогательные детали охлаждения: расширительный клапан (Дания «DANFOSS»), электромагнитный клапан (Япония); фильтр (Дания «DANFOSS»); регулятор давления (Дания «DANFOSS»); обратный клапан (Италия CASTEL); маслоотделитель (США ALCO) и т. д. Детали охлаждения изготовлены из импортных деталей.
3. Контроллер программы шоковой температуры:импортируется в оригинальной упаковке. 256-цветный сенсорный ЖК-экран, кнопочное управление, отображение на китайском или английском языках. Широкий угол обзора 7,5 дюймов, высокая контрастность, регулируемая подсветка, большой ЖК-дисплей.
4. Спецификация контроллера:

       ①Точность: ±0,1℃＋1 цифра.

       ②Разрешение: ±0,1.

       ③С верхним и нижним пределами и функциями сигнализации.

       ④Температурный сигнал: тепловая линия типа T.

       ⑤Настройка параметров ПИД-регулирования, автоматический расчет ПИД-регулирования.

     б.Отображение изображения:

       ①Использование программного обеспечения для управления фигурами диалогового типа, нажатие клавиш. Опция сенсорного экрана: настройка программы, отображение кривой, исторические данные, ручное управление и автоматическое управление, вспомогательные настройки и т. д.

       ②можно отображать текущее состояние выполнения, настройки температуры, настройки времени, оставшееся время, оставшиеся циклы

       ③Отдельный экран редактирования программы, ввод температуры, времени и времени цикла.

       ④Температурная программа с отображением в реальном времени температурной кривой исполнительной функции.

       ⑤Отображение состояния неисправности и методов устранения неполадок

       ⑥Экран может регулировать подсветку, функция защиты экрана по времени, закрытый набор.

       ⑦Китайский и английский языки могут переключаться друг на друга.

    c.Емкость программы и функция управления:

       ①Можно использовать группы программ: макс. 96 наборов PATTEN (96 наборов тестовых спецификаций могут быть независимо установлены и сохранены).

       ②Возможность повторения заказов: 999 раз.

       ③Настройка времени EGMENTS 0～99 часов 59 минут.

       ④Программа использует функцию настройки типа диалога.

       ⑤Функция взаимного соединения 8групп.

       ⑥Благодаря памяти программы питания после восстановления питания происходит автоматический запуск и продолжение выполнения функции приложения.

       ⑦Функция автоматической температурной компенсации при воздействии высоких и низких температур.

       ⑧Когда кривая выполнения программы может отображаться в реальном времени.

       ⑨Настройка длительности, частоты и температуры размораживания, а также выполнение функции.

       ⑩Резервирование функций запуска и выключения.

9.Основной компонент:

＊Клапан: парового типа (атмосферное давление: 50G, воздух должен быть предоставлен заказчиком).

＊Кнопка включения: Тайвань.

＊таймер: Тайвань.

＊Контактор переменного тока: FUJI.

＊термореле: FUJI.

＊Реле переменного тока: OMRDN

＊реле времени: Тайвань.

＊контроллер: импортный.

＊Устройство защиты от перегрева: Тайвань.

＊Без главного выключателя предохранителей: Япония MITSUBISHI.

＊твердотельное реле: OMRDN

＊кнопочный переключатель: Тайвань.

＊Защита от сухого нагрева: Италия.

10. Устройство защиты:

＊устройство защиты от перегрева.

＊противофазное, тысячи устройств защиты фаз.

＊Выключатель защиты компрессора от перегрева.

＊Защитный выключатель высокого давления компрессора.

＊Выключатель защиты компрессора от перегрузки по току.

＊Отсутствует предохранитель-выключатель защиты от перегрузки.

＊Защита двигателя вентилятора.

＊SHRT、устройство защиты от перегрузки.

＊Предохранитель линии и все клеммы защищенного типа.

11. Панель управления:

＊Контроллер удара: 1 шт. (импортный).

＊Кнопка включения питания: 1 шт. (Тайвань).

＊Выключатель защиты от перегрева: 1 шт. (Тайвань).

＊таймер: 1 шт. (Тайвань).

＊Отверстие для резервного рекордера первое.

12. Отверстие для кабеля: На левой стороне машины имеется одно отверстие диаметром 50 мм, прикрепленное к пластине из нержавеющей стали 1 шт., силиконовая головка 1 шт.
13. Пример имплантации каркаса:

     а. сетчатый поддон из нержавеющей стали SUS#304 2 шт.

     б.Орбита из нержавеющей стали с регулируемым интервалом, 2 группы.

14. Окружение:

＊Допустимый диапазон рабочих температур: 0℃～＋35℃.

＊Гарантированный диапазон производительности: -5～30（Время охлаждения и минимальная температура при эталоне 1～6）
