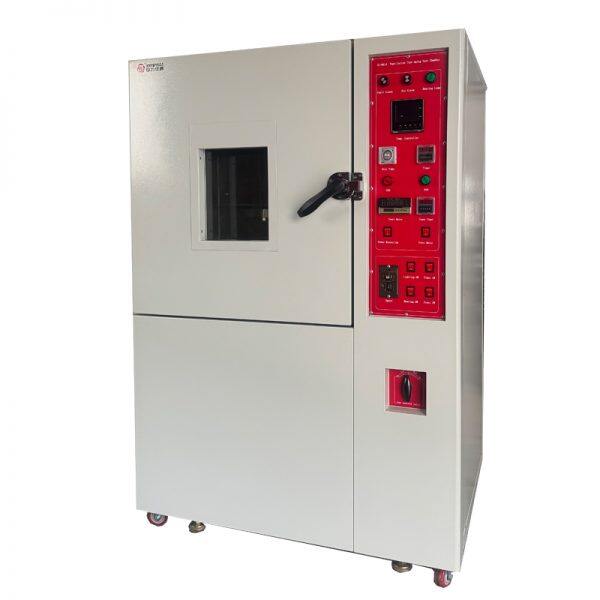

ZL-6010A Камера для испытаний на старение вентиляционного типа (кнопочного типа)

Стандарты исполнения:

Данный прибор разработан в соответствии с требованиями стандартов испытаний UL1581, ASTM-D2436, CNS3556, CNS742, JIS7212 и JISB7757.

Условия использования:

1. Электропитание: трехфазное 380 В переменного тока, 50 Гц
2. Температура окружающей среды: 5~35℃
3. Влажность окружающей среды: ≤85% RH

Показатели эффективности:

1. Электропитание: 380 В переменного тока
2. Мощность: 6 кВт
3. Диапазон температур: Температура окружающей среды +25℃~300℃
4. Точность регулирования: ±0,5℃
5. Точность разрешения: 0,1 ℃
6. Погрешность распределения: ±2,5℃
7. Время нагрева: от температуры окружающей среды до 300℃ — около 60 минут.
8. Конструкция и материалы машины:

8.1. Внутренние размеры камеры: 45 см (глубина) × 50 см (ширина) × 50 см (высота).

8.2. Внешние размеры примерно: 1040 мм (длина) × 650 мм (ширина) × 1275 мм (высота)

8.3. Материал внутренней камеры: нержавеющая сталь SUS#304, внешний корпус: краска горячей сушки.

8.4. Изоляционный материал: Минеральная вата высокой плотности.

8.5. Нагреватель: Спиральный трубчатый нагреватель: AC380V 6KW

8.6 Вспомогательное оборудование

8.6.1. Выключатель-предохранитель

8.6.2 Защита от перегрузки

8.6.3. Световые индикаторы различных действий

8.6.4. Комплект вращающегося лотка и вращающегося двигателя. (Вращающийся лоток съемный, скорость 8–10 об/мин)

8.6.5. Комплект прибора для измерения скорости воздухообмена. (Измеряет скорость воздухообмена в печи старения на основе потребляемой мощности согласно JISK7212, включает в себя цифровой ваттметр и цифровой ТАЙМЕР)

8.6.6. Устройство регулировки скорости воздухообмена. Скорость воздухообмена регулируется от 3 до 200 раз/час в диапазоне температур от 250°C (измерено при температуре 80°C).

8.6.7. Широкоугольное проекционное осветительное оборудование.

8.6.8. Оснащен комплектом таймеров: используется для измерения времени старения и времени измерения скорости обмена.

8.6.9. Многослойное вакуумное стеклянное смотровое окно.

8.6.10.Две лабораторные полки.

8.6.11. Один счетчик ватт-часов.

9. Система циркуляции подачи воздуха:

9.1. Использует многолопастной центробежный циркуляционный вентилятор: один вентилятор подачи воздуха: 1 шт., 380 В, 370 Вт.

9.2. Скорость обмена может достигать 8~200 раз/час, произвольно регулируемая в диапазоне температур от RT до 250 ℃.

10. Система управления цепями:

10.1. Регулятор температуры использует микрокомпьютерную электронную настройку и цифровой дисплей.

10.2. В этой системе используется пропорционально-интегрально-дифференциальное и тиристорное управление (т.е. пропорционально-интегрально-дифференциальное + тиристорное), что увеличивает срок службы и стабильность интерфейсов компонентов управления.

10.3. Имеет функцию автонастройки ПИД-регулятора, ручная настройка не требуется.

10.4. Использует высокоточный тонкопроволочный датчик.

10.5. Реле марки OMRON (Япония).

10.6. Таймер марки OMRON (Япония).

10.7. На заводе машина проходит 48-часовое полное испытание на старение.

10.8. Имеет защиту от обрыва фазы и сигнализацию перегрева.

Испытание скорости воздухообмена в испытательной камере на старение воздухообмена

Процедура испытания

1. Загерметизируйте все вентиляционные отверстия, дверцы, отверстия для термометров и щели вокруг вентилятора (большинство поверхностей можно эффективно загерметизировать самоклеящейся лентой). Подключите стандартный счётчик электроэнергии к системе электропитания камеры старения.
2. Поддерживайте температуру рабочей камеры испытательной камеры старения на уровне 80±2°C выше температуры окружающей среды. Температура внутри рабочей камеры измеряется в центральной точке измерения. Температура окружающей среды измеряется на расстоянии 2 м от камеры старения, не менее 1 м от других окружающих объектов, практически на уровне воздухозаборника камеры старения.
3. Когда температура в контрольной точке рабочего пространства впервые достигнет контрольной температуры и стабилизируется в течение 2 часов, измерьте электроэнергию, потребляемую камерой старения в течение 60 минут.
4. Снимите все пломбы, откройте отверстие для обмена воздуха и следуйте методам, описанным в статьях 2 и 3, для измерения электроэнергии, потребляемой камерой старения в течение 60 минут (если скорость обмена воздуха не соответствует указанному диапазону, отрегулируйте вентиляционное отверстие).

Расчет результатов теста

5. Используя измеренные температуры внутри камеры и температуру окружающей среды при закрытом или открытом воздухообменном отверстии камеры для испытания на старение, рассчитайте средние арифметические значения. Переведите измеренное потребление электроэнергии в среднюю мощность.

N = 3590 • (P2 – P1) / V • d • △T

Где: N — кратность воздухообмена, раз/час;

P1 —- Средняя электрическая мощность, потребляемая в герметизированном состоянии, Вт;

P2 — Средняя электрическая мощность, потребляемая в открытом состоянии, Вт;

△T — Разность между средним арифметическим значением температуры внутри камеры и температурой окружающей среды, ℃;

V — объем рабочей камеры, л;

d —– Плотность воздуха при температуре окружающей среды, г/л.

Результат расчета по приведенной выше формуле должен соответствовать следующим требованиям:

Скорость воздухообмена

Принудительная конвекция: делится на два типа, до 100 раз/час; 100 ~ 200 раз/час можно регулировать.
