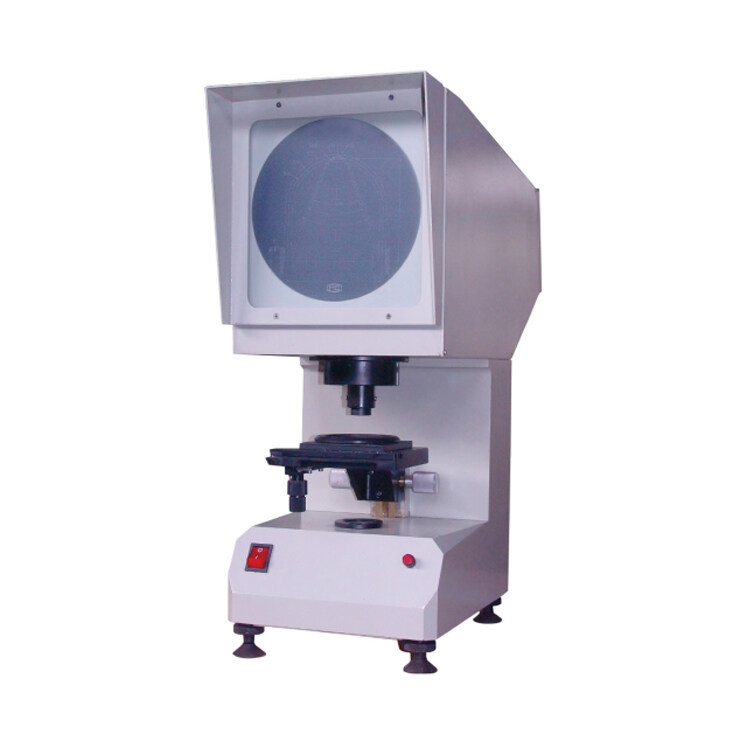

Проектор для ударных образцов ZL-2123

Описание производительности:

Проектор ударного образца ZL-2123 представляет собой специальный оптический прибор, разработанный и созданный нами на основе фактических потребностей отечественных пользователей и требований к ударному образцу в GB/T229-2007 «Метод испытания на удар маятника Metal Shabi» для метода испытания на удар маятника Metal Shabi. Этот прибор использует метод оптической проекции для увеличения и проецирования контура измеренного ударного образца V или U-образной выемки на проекционный экран и сравнения его со стандартной диаграммой образца ударного образца V и U-образной выемки на проекционном экране, чтобы определить, квалифицирован ли обнаруженный ударный образец. Его преимуществами являются простота эксплуатации, интуитивно понятный осмотр и высокая эффективность.

Основные технические индикаторы:

1. Диаметр проекционного экрана: 200×200 мм
2. Размер верстака:

Размер квадратного верстака: 110×125 мм

Диаметр квадратного верстака: 90 мм

Диаметр стекла верстака: 70 мм

3. Маршрут рабочего места:

Продольно: ±10 мм

По горизонтали: ±10 мм

Подъем: ±12 мм

4. Диапазон вращения рабочего стола: 0～360°
5. Увеличение прибора: 50X

Увеличение объектива: 2,5X

Увеличение проекционного объектива: 20x

6. Источник света (галогеновая вольфрамовая лампа): 12 В 100 Вт
7. Электропитание: 220В 50Гц
8. Размеры: 515×224×603 мм
9. Вес: 20 кг
10.

Конфигурация основного оборудования:

Основной блок проектора – один блок

Ручки регулировки основания – четыре штуки

Кабель питания – один кусок

Галогенные лампы – две штуки

Плоская стеклянная пластина – цельная
