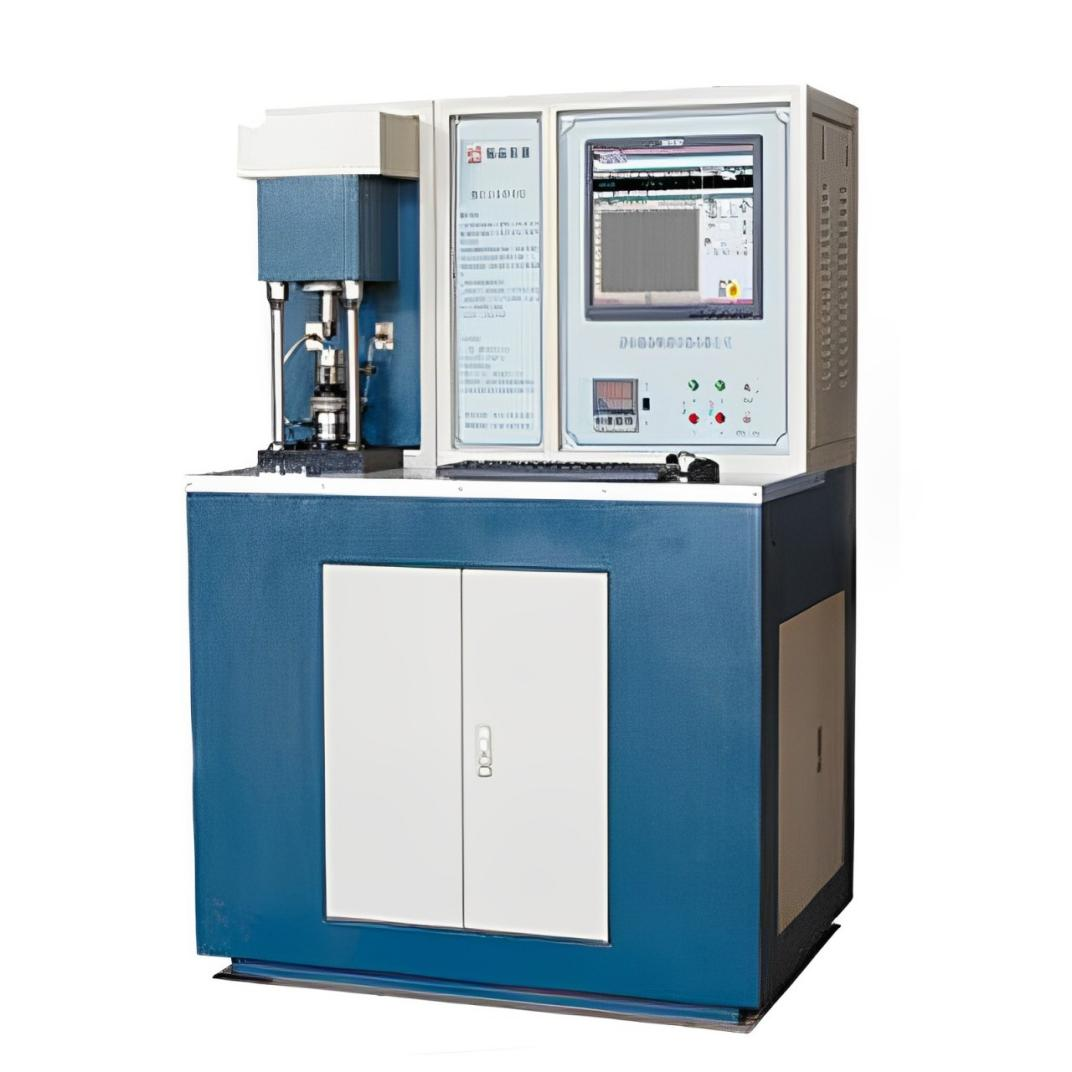

ZL-5027 Máquina de teste de fricção de quatro esferas controlada por microcomputador

Normas aplicáveis:

GB/T12583-98 Determinação das propriedades de extrema pressão dos lubrificantes (método da máquina de quatro esferas)

GB3142-82 Determinação da capacidade de carga do lubrificante (método das quatro esferas)

SH/T0189-92 Método de determinação das propriedades anti-desgaste do óleo lubrificante (método da máquina de quatro esferas)

SH/T0202-92 Determinação das propriedades de extrema pressão da massa lubrificante (método da máquina de quatro esferas)

SH/T0204-92 Método para a determinação das propriedades anti-desgaste de massas lubrificantes (método da máquina de quatro esferas)

Especificações principais:

Condições de trabalho:

1. a) Temperatura ambiente dentro da faixa de 10 ~ 35 ℃;
2. b) A humidade relativa não é superior a 80%;
3. c) Num ambiente sem vibrações, meios corrosivos e fortes interferências de campos electromagnéticos;
4. d) O intervalo de flutuação da tensão de alimentação não deve exceder ±10% da tensão nominal, o intervalo de flutuação da frequência não deve exceder 2% da frequência nominal e a tensão desequilibrada da tensão trifásica não deve exceder 10V;
5. e) Instalar corretamente sobre uma base sólida, e o nivelamento não excede 0,2/1000.

Configuração básica:

Anfitrião da máquina de ensaio: composto por base da máquina, acionamento do fuso, sistema de aplicação da força do pistão, armário de controlo elétrico, etc.

Sistema de controlo de amplificação de medição eléctrica totalmente digital e sistema de visualização de cristais líquidos: visualização em tempo real da força de ensaio, fricção, velocidade de rotação, rotações de ensaio, tempo e temperatura.

Sensor de célula de carga

Baseado no software de processamento de dados do computador WINDOWS

Computador: Computador de marca

Impressora: Impressora A4 a cores

Microscópio de medição de alta precisão: Fábrica de instrumentos ópticos 15J, ampliação 25X

Sensor de resistência de platina de alta temperatura

Par de fricção para teste:

1. a) 1 conjunto de caixa de óleo auxiliar de fricção a alta temperatura;
2. b) 1 conjunto de caixa de óleo auxiliar de fricção a temperatura normal;
3. c) 100 esferas de aço especial para a máquina de quatro esferas.

Funções do sistema de medição e controlo e do software de ensaio:

Implementar métodos de ensaio como a norma nacional GB/T12583-1998 (método de medição do desempenho de extrema pressão do lubrificante), ZB E 34007-87 (método de ensaio anti-desgaste de quatro esferas);

Força de fricção, valor de pico e carga, a precisão é de ±%1 do valor de indicação a partir de 20% de cada gama, e pode ser calibrada automaticamente;

Visualização em tempo real das rotações do motor (velocidade) e da duração do ensaio;

Dispõe de múltiplas funções de proteção: fricção, carga, rotação do motor, etc;

Registo em tempo real das curvas de teste da força de fricção e da carga, amostragem a alta velocidade;

O algoritmo de controlo PID de estrutura variável é utilizado para ajustar o processo de carga, o erro de controlo da velocidade constante é ≤5% e o erro de controlo da manutenção da pressão é ≤0,5%;

Quando a força de ensaio é superior a um determinado limite superior, o sistema entra automaticamente na proteção contra sobrecarga e toma determinadas medidas a tempo de garantir a segurança da máquina de ensaio;

Os dados de ensaio adoptam o método de gestão de ficheiros de dados, que pode guardar todos os dados e curvas de ensaio e imprimir o formato do relatório de ensaio para cumprir os requisitos da norma nacional.
