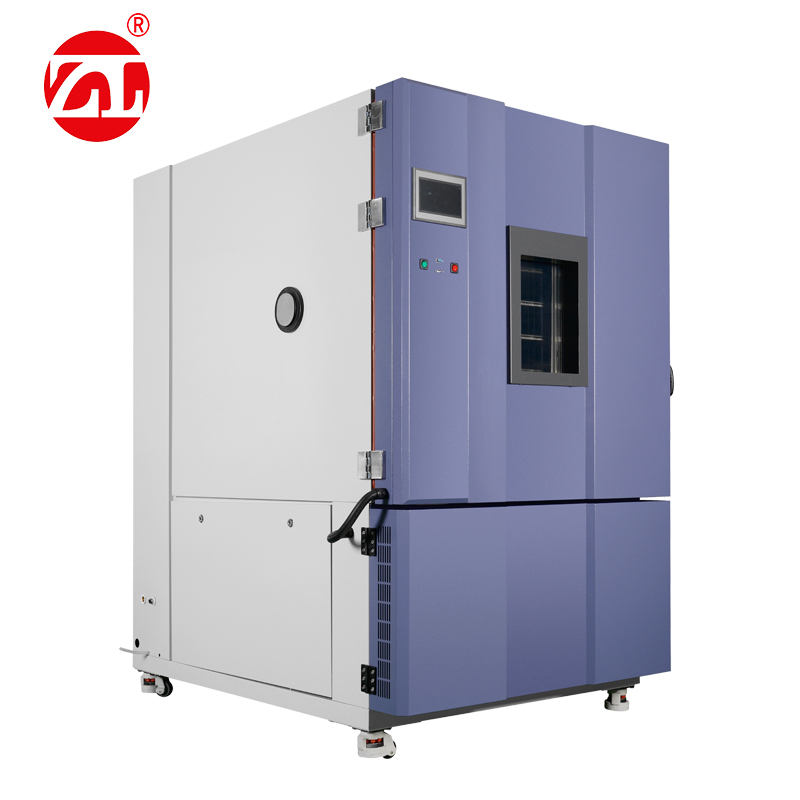

ZL-6034 Câmara de teste de temperatura rápida e calor húmido

Tamanho da caixa interior L×A×P

1000mm*1000mm*1000mm (W*H*D) (pode ser personalizado)

Tamanho da caixa exterior L×A×P

1300mm*2300mm*2100mm (W*H*D) ou negociar de acordo com o local de colocação do equipamento

Gama de temperaturas

-45℃~+150℃

Gama de humidade

10%～98%RH

Controlo da estabilidade

Temperatura ±0,5℃

Humidade ±2,5R.H

Depois que a temperatura atinge o ponto de ajuste, não há overshoot e jitter de temperatura e umidade, e a flutuação atinge <0,5 ℃

Uniformidade de distribuição

Temperatura: ≤±1,5℃

Humidade: ≤±2,5R.H

Taxa de aumento da temperatura

Taxa de aquecimento: 10,0 ℃ / min Não linear sem carga (a precisão da temperatura subindo e descendo ± 0,6 ℃ / min)

Taxa de arrefecimento Taxa de arrefecimento Taxa de arrefecimento

Taxa de resfriamento: 10,0 ℃ / min Não linear sem carga (precisão do aumento e diminuição da temperatura ± 0,6 ℃ / min)

Limite de temperatura

Temperatura máxima +150℃

Temperatura mínima -45℃

Fonte de energia

AC3￠ 5W 380V 50Hz (R, STN trifásico de cinco fios mais fio terra) (flutuação de tensão ≤±10%)

Potência total

Cerca de 45KW (sujeito especificamente ao real)

Ruído

≤80 dB medidos a 1 metro diretamente em frente do dispositivo

Estrutura geral

O corpo da caixa é totalmente soldado na fábrica, a estrutura é firme, a instalação é rápida, o período de construção é curto e o equipamento pode ser deslocado facilmente na fase posterior. Não há necessidade de remover qualquer unidade de refrigeração ou unidade de controlo eletrónico.

Material da caixa interior

SUS #304 chapa de aço inoxidável

Material da caixa exterior

Pintura de chapa de ferro

Estante de armazenamento

Trilho de armazenamento de espaçamento ajustável SUS304# de aço inoxidável 2 grupos, rack de armazenamento de grade 2 folhas. Cada camada suporta 20 kg. A prateleira de amostras pode ser ajustada para cima e para baixo, conforme necessário.

Térmica

Material de isolamento

Espuma de poliuretano rígida de 100 mm, resistente ao fogo e à prova de fogo, em conformidade com os requisitos ambientais. A camada intermédia entre o aço inoxidável da câmara interior e o revestimento exterior é preenchida com poliuretano, que pode simultaneamente isolar e reforçar a resistência das câmaras interior e exterior.

Vedação

A porta da caixa de ensaio é selada com uma tira de borracha de silicone, que é resistente a altas e baixas temperaturas, anti-envelhecimento e tem um bom desempenho de vedação

Janela de observação

Existe um vidro de observação de vácuo em grande escala com 3 camadas de prevenção de calor e suor fixado à porta. Durante qualquer teste, não há geada ou condensação na superfície.

Dispositivo de iluminação

Há um candeeiro de iluminação na janela.

Furo de teste

Há um orifício de Φ160mm nos lados esquerdo e direito do corpo, e dois plugues macios. Pode ser usado para linha de alimentação de teste externo ou linha de sinal.

Orifício de equilíbrio da pressão

A porta de equilíbrio da pressão é utilizada para equilibrar a pressão no interior e no exterior do armazém. Durante o aquecimento, a pressão interna é impedida de gerar um impulso excessivo para fora da porta. Durante o arrefecimento, a porta é impedida de abrir para dentro. Normalmente fechada, abre automaticamente quando a diferença de pressão é grande

Aquecedor

Utilização de fio de aquecimento em barril de aço inoxidável

Humidificador

Design do humidificador dividido, conveniente para a manutenção

Tanque de água

Depósito de água em aço inoxidável de fabrico próprio com função mecânica de entrada automática de água e função de alarme de falta de água

Sensor de temperatura

Sensor de temperatura PT100 de platina importado com elevada precisão

Sensor de humidade

o sensor eletrónico de humidade importado da Suíça

Turbina eólica

2 motores, aço inoxidável com veio longo; roda de vento em liga de alumínio com várias pás (SIROCCO FAN), sistema especial de circulação de ar ajustável em 100 páginas

Porta da caixa

Porta móvel, 6 orifícios são abertos na porta de acordo com os requisitos, a porta pode ser removida para actividades, 2 conjuntos de fechaduras de gancho são concebidos nos lados esquerdo e direito da porta

Sistema de fornecimento de ar：

Caraterística especial de

Fornecimento de ar

O ar é transportado por rodas de vento centrífugas, e a direção do vento das grelhas de saída de ar é ajustada para garantir totalmente a uniformidade na caixa

Motor de circulação

Utilizar um motor assíncrono de 380V

Roda de vento

Ventoinha de circulação centrífuga com várias pás, pás em liga de alumínio resistentes a altas e baixas temperaturas

Compressor

Adoção de um compressor semi-hermético alemão

Condensador

Condensador de barril (condensador arrefecido a água)

Válvula de expansão:

(1) Válvula de expansão eletrónica. Servo controlo do fluxo de refrigerante (ou seja, arrefecimento sem aquecimento, aquecimento

Tecnologia de "equilíbrio estático" sem arrefecimento)

(2) Como um novo tipo de elemento de controlo, a válvula de expansão eletrónica já ultrapassou o mecanismo do acelerador

Conceito, é uma parte importante da inteligência do sistema de refrigeração, e é também a otimização do sistema de refrigeração.

Meios e garantias importantes para uma realização efectiva.

(3) Caraterísticas do produto:

1. Design totalmente fechado, acionamento por motor de passo

2. De muito próximo a totalmente aberto num espaço de tempo muito curto

3. Elevada precisão e vida útil extremamente longa

4. O caudal varia linearmente com uma vasta gama de capacidades de refrigeração

5. Ajuste contínuo do arrefecimento, sem martelo de líquido no circuito de refrigeração

6. O motor está integrado na válvula, com elevada fiabilidade, e a placa de cerâmica da válvula e as peças da porta da válvula são resistentes ao desgaste

danos

Vantagem principal

1. Realizar o controlo ativo do sistema de refrigeração, e não o ajuste proporcional fixo da válvula de expansão térmica original.

controlo. A saída pode ser ajustada antecipadamente e optimizada para diferentes modos e condições de funcionamento.

2. Devido ao controlo em circuito fechado, a extremidade dianteira do feedback da válvula de expansão eletrónica é o sensor duplo de temperatura e pressão elevada

Controlo direto reativo, que pode fornecer o melhor abastecimento de líquido do evaporador, de modo a que o sistema de refrigeração

A gama de trabalho mais alargada permite obter uma excelente capacidade de arrefecimento.

3. Poupança de energia: auto-adaptação de gama completa da válvula de expansão eletrónica + adaptação ativa para ajustar a capacidade de arrefecimento

Fora, tornando o sistema mais eficiente em termos energéticos.

Refrigerante

Os mais recentes fluidos frigorigéneos ecológicos R404A e R23 importados dos EUA

Válvulas electromagnéticas

Dinamarca Danfoss
