ZL-3318 Testador da densidade do fumo de combustão (ASTM D2843)

Aplicação

O aparelho de medição da densidade do fumo para materiais de construção, com ecrã tátil e controlo duplo, foi desenvolvido de acordo com as condições técnicas especificadas na norma nacional GB/T8627-2007 "Método de medição da densidade do fumo para a combustão ou decomposição de materiais de construção". É adequado para a queima estática de materiais de construção e seus produtos e outros materiais. Determinação da produção de fumo.

Padrão

GB/T8627-2007 ASTM D2843

Parâmetros técnicos

1. Para a densidade máxima do fumo (MSD) e o grau de densidade do fumo (SDR) da peça de ensaio: 0-100% continuamente mensurável e automaticamente calculado;
2. Utilizar um filtro padrão para corrigir o erro não superior a 3%; cada dispositivo está equipado com três filtros padrão e os dados de calibração da fonte de luz são representativos
3. Pressão de funcionamento do bico de Bunsen (210±5) KPa;
4. O bico de Bunsen aplica uma chama à amostra durante 4 minutos;
5. Lâmpada de combustão: Bico de Bunsen, comprimento 260 mm, diâmetro do bico 0,13 mm, ângulo de 45° com caixa de fumo;
6. Sistema fotoelétrico: a fonte de luz é uma lâmpada, a potência é de 15W e a tensão de funcionamento é de 6V;
7. Sistema de exaustão: A máquina está equipada com um potente exaustor, após o teste, os gases de escape podem ser expelidos para o exterior;
8. Gama de medição da densidade do fumo: 0~100%;
9. Precisão da medição da densidade do fumo: ±3%;
10. Recetor: É uma célula fotovoltaica de silício, com uma transmissão de luz de 0% para que a luz não passe, e uma transmissão de luz de 100% para que a luz passe sem obstrução;
11. A pressão de funcionamento do queimador principal: 276KPa (ajustável); (queimador auxiliar opcional)

12 Temporização automática, ignição automática, exaustão automática de fumos; o fluxo luminoso pode ser corrigido linearmente e testado por fases, o que melhora a exatidão dos dados;

13. Ecrã tátil:

   1) Tamanho: 5 polegadas, o tamanho efetivo do ecrã é de 11 cm de comprimento e 6,28 cm de largura;

   2) Resolução: 800*480

   3) Interface de comunicação RS232, 3,3V CMOS ou TTL, porta série

   4) Capacidade de armazenamento: 1G

   5) Utilização de FPGA de hardware puro para acionar o ecrã, tempo de arranque "zero" e pode funcionar depois de ligado

   6) É adoptada a arquitetura M3+FPGA, a M3 é responsável pela análise das instruções, a FPGA concentra-se no ecrã TFT e o controlador principal adopta processadores de baixo consumo de energia e entra automaticamente no modo de poupança de energia

14. Fonte de gás: 95% gás propano ou gás de carvão com a mesma pureza (Nota: a fonte de gás e a cabeça de ligação são fornecidas pelo utilizador);
15. Comprimento * largura * altura 740 * 500 * altura 900 (mm)

Ambiente de trabalho

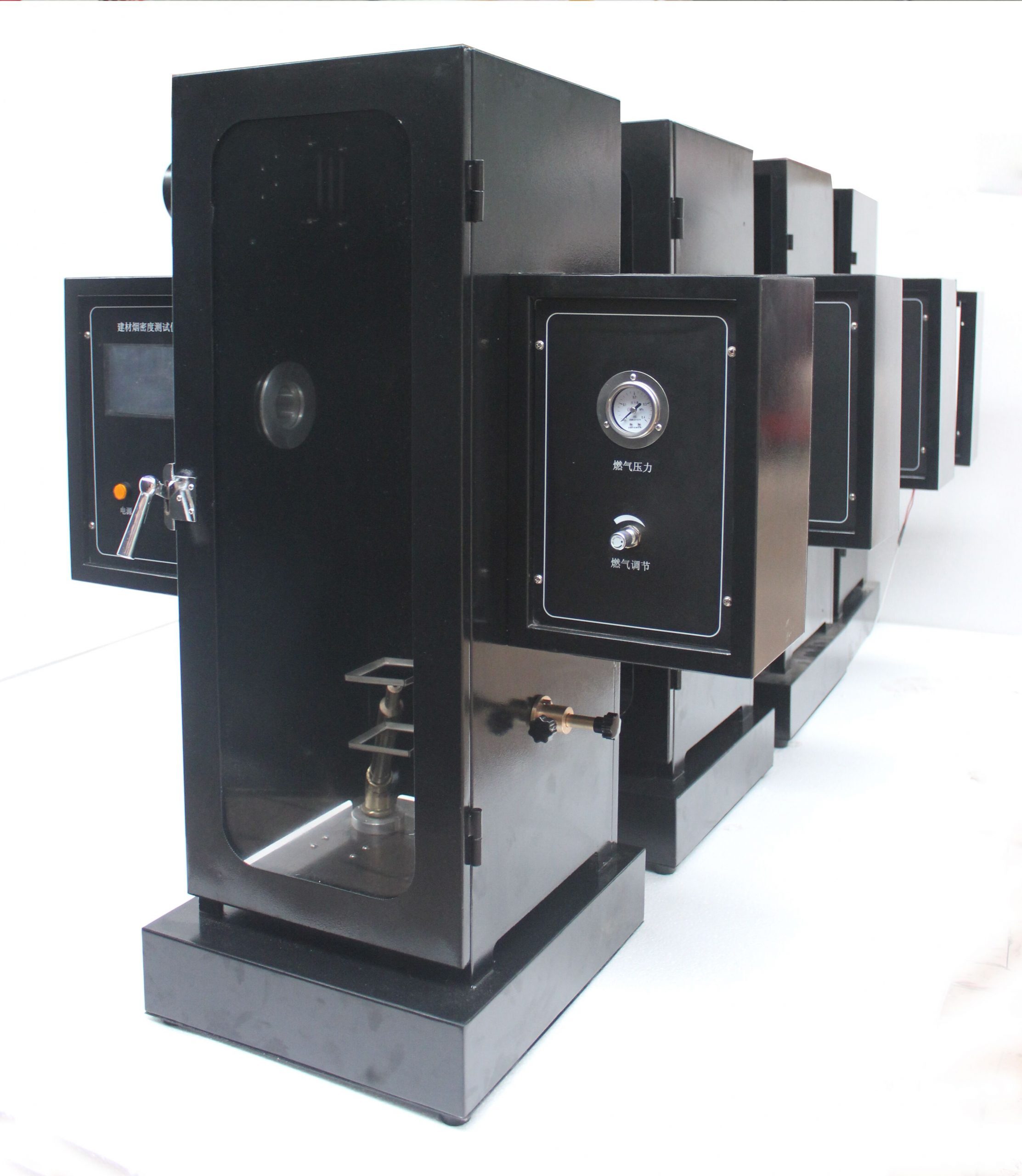

Estrutura

Dividido em duas partes: caixa de fumo e controlo;

Parte da caixa de fumo: Nos painéis laterais esquerdo e direito da caixa de fumos, existem interruptores de alimentação, interruptores de sinais de segurança (interruptores de luz de fundo), reguladores de gás e interruptores para controlar as ventoinhas de exaustão (interruptores de ventoinha).

Caraterísticas

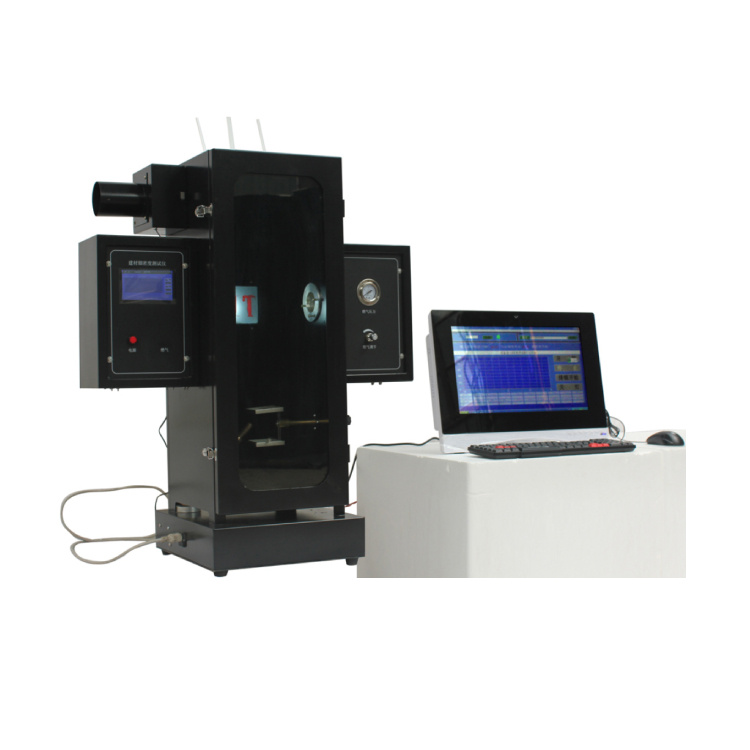

1. Modo de controlo duplo, pode controlar o funcionamento no ecrã tátil ou no computador, o modo de funcionamento pode ser facilmente alterado! (Os utilizadores trazem o seu próprio computador e impressora; o software para PC, o router e o cabo de rede são enviados com o dispositivo)
2. Um dispositivo pode ser operado por vários computadores ao mesmo tempo e vários computadores podem estar online ao mesmo tempo, o que permite a partilha de LAN!
3. Os queimadores principais e auxiliares podem ser rodados automaticamente e o posicionamento é preciso.
4. Os programas de controlo desenvolvidos pelo próprio podem satisfazer várias operações, registos, curvas tempo-tempo e cálculos de resultados no ensaio.
