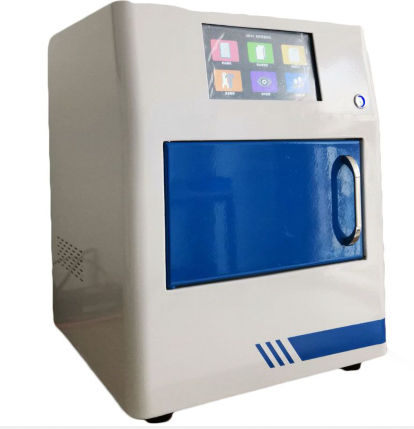

ZL-1307 Testador de porosidade sólida (método de gás)

Ffunções:

porosidade de abertura e fecho, porosidade (para materiais em bloco, tais como materiais de espuma, núcleos, componentes metálicos, etc.), em conformidade com GB/T 10799-2008, ASTM D6226-2005, ISO4590: 2002;

 Parâmetro técnico:

Volume real (todos os tipos de sólidos não voláteis, não corrosivos, líquidos, com células fechadas);

Caraterísticas técnicas

Sistema operativo de ecrã tátil de microcomputador incorporado, sem necessidade de operação humana durante o teste, apresenta automaticamente os dados de teste após o fim do teste; não é necessário ligar ao computador, evita completamente o erro de operação causado por problemas informáticos e proporciona um modo de operação mais seguro e conveniente;

Os tubos de amostra de diferentes volumes servem diretamente como câmaras de ensaio de amostras, que podem utilizar eficazmente o volume da câmara de ensaio e podem melhorar significativamente a precisão do ensaio. Os tubos de amostra de diferentes volumes podem satisfazer simultaneamente os requisitos de carregamento de amostras de micro-volume e de grande volume para atingir o objetivo de melhorar a precisão do ensaio;

Válvula pneumática importada original, sem problemas de aquecimento, garante fundamentalmente o efeito de temperatura constante ideal do sistema de teste;

Todo o tubo do tipo cartucho de vedação rígida em aço inoxidável, sem junta de tubo entre a válvula e a válvula, reduz o ponto de fuga, campo de temperatura uniforme, tubo vedado em aço inoxidável, a vida útil é 100 vezes superior à do tubo de PU, a taxa de fuga de ar é inferior a 10-10Pa*m3/s;

Durante o funcionamento do instrumento, o sistema hermético é automaticamente verificado quanto à estanquidade ao ar, e a cavidade de referência e o tubo de amostra são automaticamente considerados como tendo fugas de ar, garantindo assim a exatidão do resultado do ensaio;

O método original de cálculo de dados evita completamente a influência da alteração do volume de gás e da alteração ambiental causada pelo hardware do sistema nos resultados do teste, e pode efetivamente melhorar a precisão do teste;

Através da unidade de controlo da interface de operação, a operação de cada hardware do instrumento pode ser controlada, o que ajuda o operador a compreender o princípio de funcionamento do instrumento e, quando o instrumento falha, o ponto de falha é encontrado a tempo de facilitar a inspeção e manutenção subsequentes;

Após a conclusão do teste, o sistema restaura automaticamente a pressão normal para evitar que a amostra salpique quando o tubo de amostra é desmontado;

Interface de operação gráfica simples e bonita, fácil de aprender, os operadores podem ser proficientes num curto espaço de tempo, avisos de voz reais para cada processo de teste;

Os resultados dos testes podem ser guardados e os dados históricos dos testes podem ser consultados em qualquer altura através do disco U;

Princípio do ensaio: Utilizando o princípio de Arquimedes - método de deslocamento da expansão do gás, utilizando o gás inerte de pequena massa molecular (He ou N2) como meio, calcular o volume de gás descarregado da amostra na câmara de ensaio através da equação do estado do gás ideal: PV=nRT. Deste modo, mede-se com exatidão o volume real da amostra (incluindo as células fechadas) e, em seguida, calcula-se a porosidade de abertura e de fecho de acordo com o volume aparente do material e o volume antes da formação de espuma.

O método de substituição por expansão de gás consiste em medir o volume da amostra substituindo o líquido por um gás. Este método pode evitar o erro de ensaio causado pela dissolução da amostra no método de imersão, e tem a vantagem de não danificar a amostra. Como o gás pode penetrar nos poros minúsculos da amostra e nos poros irregulares da superfície, o volume da amostra medido está mais próximo do volume real da amostra, que pode ser usado para calcular a porosidade aberta e fechada da amostra.
