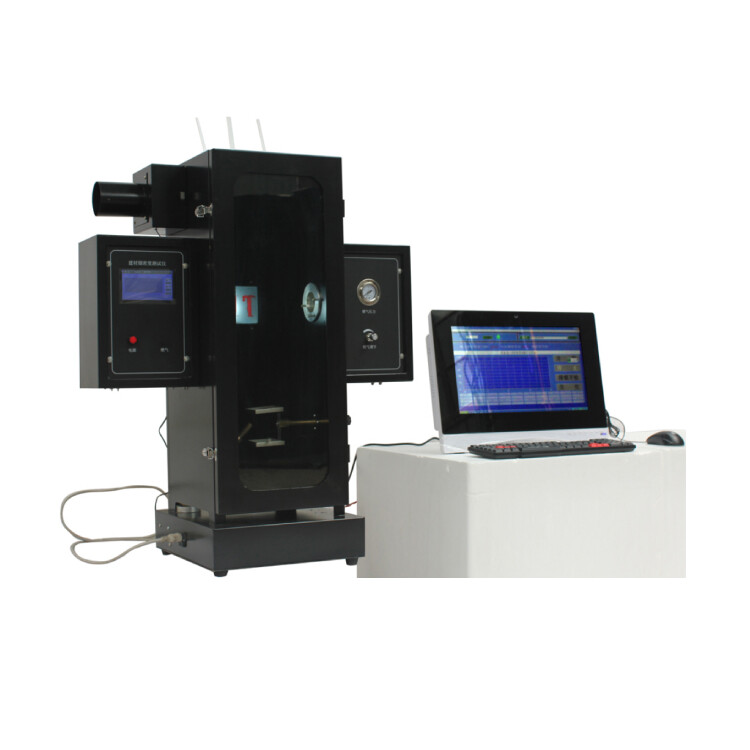

ZL-3318 燃焼煙密度試験装置（ASTM D2843）

応用

タッチスクリーンコンピューターデュアルコントロール建材煙濃度試験装置は、国家標準GB / T8627-2007「建材の燃焼または分解時の煙濃度試験方法」に規定された技術条件に従って開発されており、建材とその製品およびその他の材料の静的燃焼に適しています。煙の発生を測定します。

標準

GB/T8627-2007 ASTM D2843

技術的パラメータ

1. 試験片の最大煙密度（MSD）および煙密度等級（SDR）：0～100% を連続的に測定し、自動的に計算します。
2. 標準フィルターを使用して、3%以下の誤差を修正します。各デバイスには3つの標準フィルターが装備されており、光源の校正データは代表的です。
3. ブンゼンバーナー作動圧力（210±5）KPa;
4. ブンゼンバーナーの炎をサンプルに 4 分間当てます。
5. 燃焼ランプ：ブンゼンバーナー、長さ 260mm、ノズル径 0.13mm、煙室角度 45°。
6. 光電システム：光源は電球、電力は15W、動作電圧は6Vです。
7. 排気システム：機械には強力な排気ファンが装備されており、テスト後に排気ガスを屋外に排出できます。
8. 煙濃度測定範囲：0〜100%;
9. 煙密度測定精度：±3%;
10. 受信機：シリコン太陽電池であり、光が通過しない場合の光透過率は 0%、光が遮られることなく通過する場合の光透過率は 100% です。
11. メインバーナーの作動圧力：276KPa（調整可能）（補助バーナーはオプション）

12 自動タイミング、自動点火、自動排煙。光束は段階的に線形補正およびテストできるため、データの精度が向上します。

13. タッチスクリーン：

   1) サイズ: 5インチ、有効表示サイズは長さ11cm、幅6.28cmです。

   2) 解像度: 800*480

   3) 通信インターフェース RS232、3.3V CMOS または TTL、シリアルポート

   4) ストレージ容量: 1G

   5) ディスプレイを駆動するために純粋なハードウェアFPGAを使用するため、起動時間は「ゼロ」で、電源投入後すぐに実行できます。

   6) M3+FPGAアーキテクチャを採用し、M3は命令解析を担当し、FPGAはTFTディスプレイに重点を置き、メインコントローラは低エネルギープロセッサを採用し、自動的に省エネモードに入る。

14. ガス源: 95% プロパンガス、または同じ純度の石炭ガス (注: ガス源とリンク ヘッドはユーザーが提供します);
15. 長さ×幅×高さ740×500×高さ900（mm）

労働環境

構造

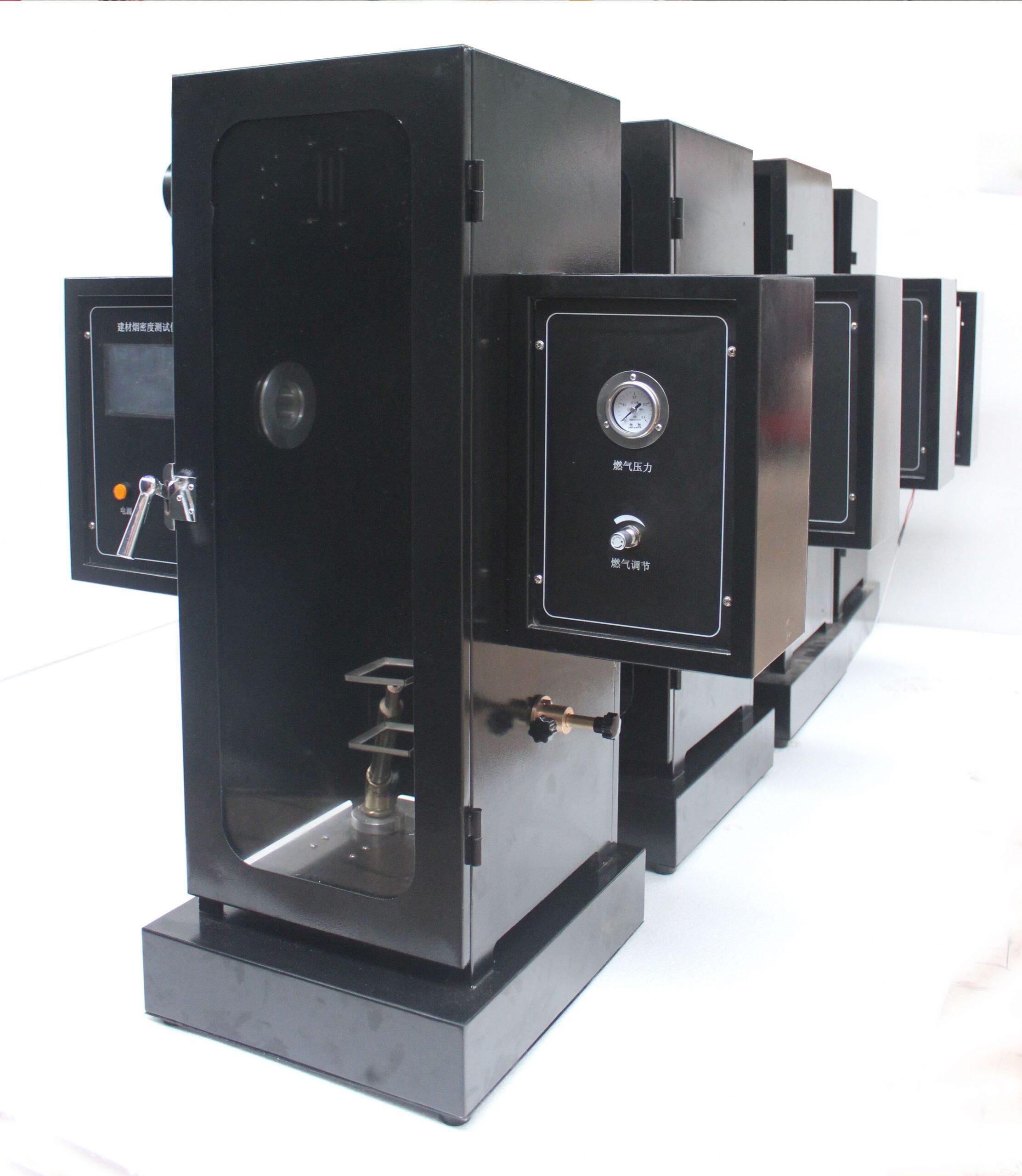

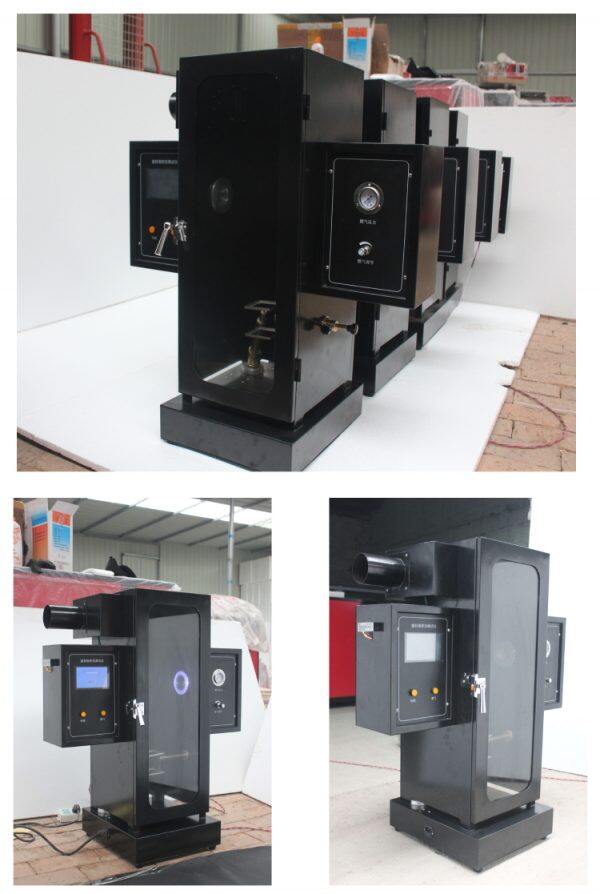

煙室と制御の 2 つの部分に分かれています。

煙室部分：煙室の左右のサイドパネルには、電源スイッチ、安全標識スイッチ（バックライトスイッチ）、ガス調整器、排気ファンを制御するスイッチ（ファンスイッチ）があります。

特徴

1. ダブルコントロールモード、タッチスクリーンまたはコンピューターで操作を制御でき、操作モードを簡単に切り替えることができます。（ユーザーは自分のコンピューター、プリンター、PCソフトウェア、ルーター、ネットワークケーブルを持参し、デバイスと一緒に発送します）
2. 1 台のデバイスを複数のコンピューターで同時に操作でき、複数のコンピューターを同時にオンラインにできるため、LAN 共有を実現できます。
3. メインバーナーと補助バーナーは自動的に回転し、位置決めも正確です。
4. 独自に開発した制御プログラムは、テストにおけるさまざまな操作、記録、時間ごとの曲線、結果の計算に対応できます。
