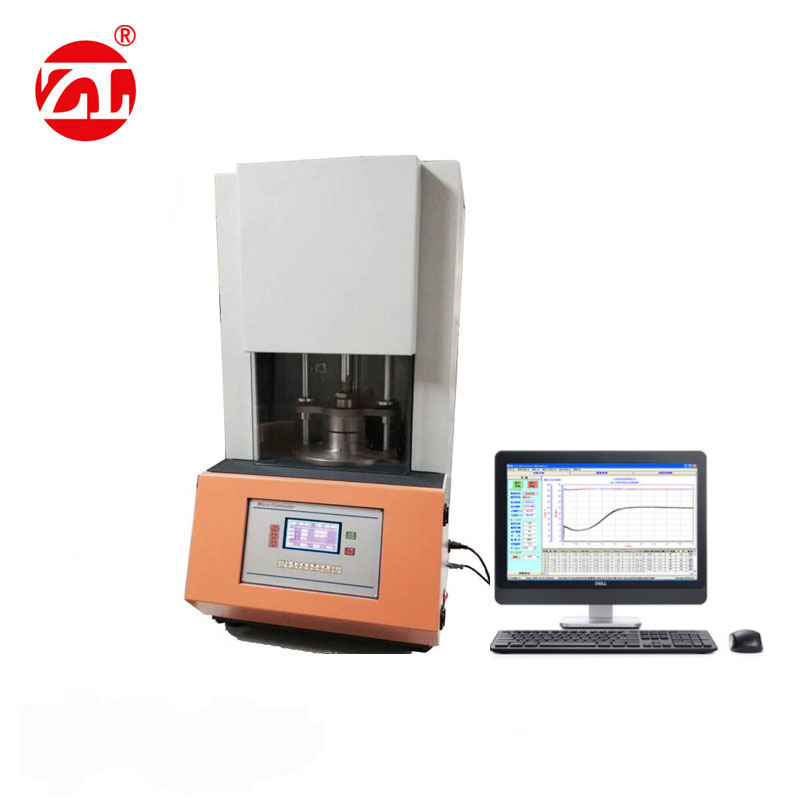

ZL-3001B フォームレオメーター

特徴：

シングルチップマイクロコンピュータ制御を採用しており、ホスト、温度測定、温度制御、データ収集と処理、センサーと電気チェーンなどのコンポーネントが含まれています。測定と温度制御回路は、温度コントローラ、白金抵抗器、ヒーターで構成されており、グリッドと周囲温度の変化を自動的に追跡し、PIDパラメータを自動的に修正して、迅速かつ正確な温度制御を実現します。データ収集システムと電気機械インターロックにより、ゴム加硫プロセス中のトルク信号の自動検出、温度と設定値の自動リアルタイム表示が完了します。加硫が完了すると、加硫曲線とプロセスパラメータを自動的に処理、計算、印刷します。加硫時間、加硫パワートーチを表示します。



標準に準拠:

GB/T 16584 ASTM D5289 ISO6502



テストパターンは次のとおりです:

1.上型と下型の温度曲線、

2. S'硬化トルク曲線

3. S”粘弾性トルク曲線

4. S*フルトルク曲線

5.50 tanδ粘弾性比曲線

6.δ位相角曲線



発泡：

1. 発泡完了点の発泡圧力値とそれに対応する発泡時間。
2. 任意の発泡点と加硫点間の対応する時間と、それに対応する発泡圧力値または加硫トルク値。
3. 最小および最大の発泡圧力値。
4. 最大発泡速度点に対応する発泡時間と発泡圧力。



主な特徴:

1.テスト時間はテストの途中でも任意に変更可能です。

2.テストが停止し、金型が自動的に開きます。

3. すべてのグラフは異なる単位（Ib-in、kg-cm、Nm、dN-m）で設定できます。

4.このソフトウェアは、繁体字中国語、簡体字中国語、英語をサポートしています。

5.操作が簡単で、ユーザーはコンピューターに触れることなく自動的にテストして保存できます。

6.各コントロールインターフェイスには曲線、座標が含まれており、背景色を自由に設定できます。

7.既存の加硫曲線を、同時にまたは別々に再現性や差異を比較することができ、比較を容易にするために各曲線に異なる色を設定することができます。

8. テストデータにはさまざまなクエリ機能があり、時間、日付、ゴム名、シフト、オペレーター、テスト温度、その他のテスト条件に従って検索できます。

9. テスト データはデータベース形式で保存され、PDF、EXCEL、その他のドキュメントへのエクスポートなど、複数のデータ エクスポート方法が用意されています。

10.設定されたレポートには上限と下限の合格値があり、ソフトウェアが自動的に合格かどうかを判断します。

11. さまざまなグラフィックをレポートに同時に印刷できます。

12.ソフトウェアとハードウェアの自動検出機能により、メンテナンスと修理が容易になります。

13.データサンプリング数が多く、重要なデータが見逃されることはありません。

14.安定性と温度回復速度を保証する高精度温度制御システム。

15.固定偏心ホイール構造を採用し、非常に安定したせん断角度を提供し、試験の精度を確保します。

16.高精度トルクセンサーは上型の近くに設置されており、上型キャビティでトルクを測定し、トルク値は正確で安定しています。



技術的パラメータ:

1. 温度制御	コンピュータオンライン制御。PID SSR
2. 制御範囲	室温 – 200℃ コンピュータ設定
3. 最小表示	0.1℃
4. 温度エラー	±0.3℃
5. 加熱速度	30°Cから180°Cまで8分未満
6. トルク範囲	0～20NM
7. 最小トルクの読み取り	0.001NM
8. 発泡力の範囲	0～1000KG
9. フォースユニット	kg ポンド N dN
10. 力の最小値	0.01kgf
11. スイング角度	±0.5°C、±1°C、±2°C（標準角度1度）
12. 発振周波数	100r/分（1.66Hz）
13. 空気圧	4KG、お客様提供
14. コミュニケーション方法	COMポート
15. 電源	AC220V 50/60HZ 5A



機器の設置要件:

設置場所:

地面は平らで風通しがよく、機器の周囲に強い振動がなく、機器の周囲に強い電磁場がなく、機器の周囲に可燃性、爆発性、腐食性の物質やほこりがなく、下図に示すように、機器の周囲に使用およびメンテナンスのための適切なスペースが確保されています。

1. 外気温：27℃±3℃ 相対湿度：≤85% 気圧：86kPa～106kPa
2. 右の写真に示すように、メンテナンスを容易にするために、機器の周囲に一定のスペースが必要です。

  A: 10cm以上 B: 60cm以上 C: 60cm以上



電源条件:

電源: AC220V 2線 + 保護アース線

許容電圧変動範囲:AC(220±10%)V

周波数の許容変動範囲: (50±0.5) Hz

保護接地線の接地抵抗は4Ω未満である

電力容量:最大電力は約です。

 設置場所には機器に対応した容量のエアスイッチまたは電源スイッチを設置する必要があり、このスイッチはこの機器に対して独立して使用する必要があります。



ガス供給要件:

  6kg を超える空気源が少なくとも 1 つ。



ストレージ環境の要件

機器が動作していないときは、周囲温度を5℃～+30℃に保ってください。
