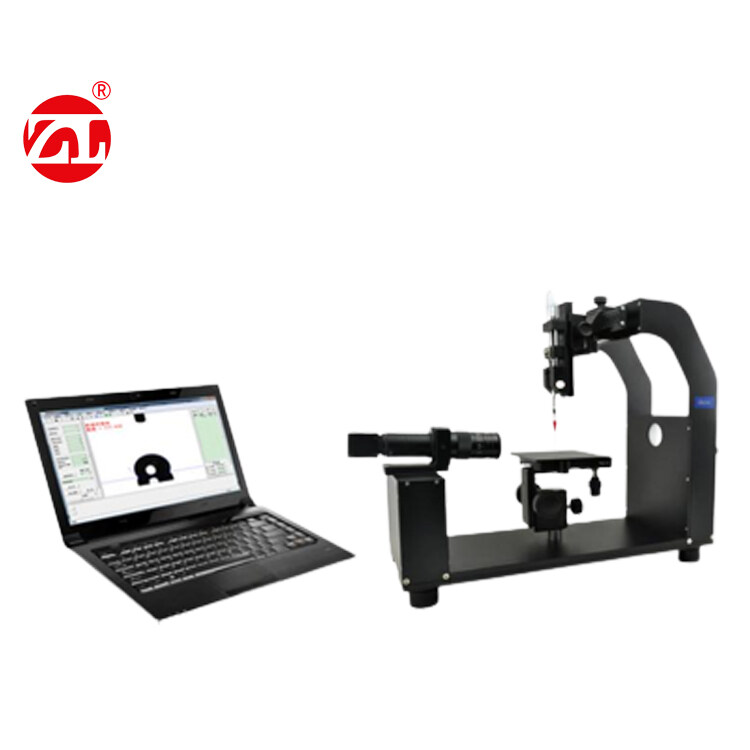

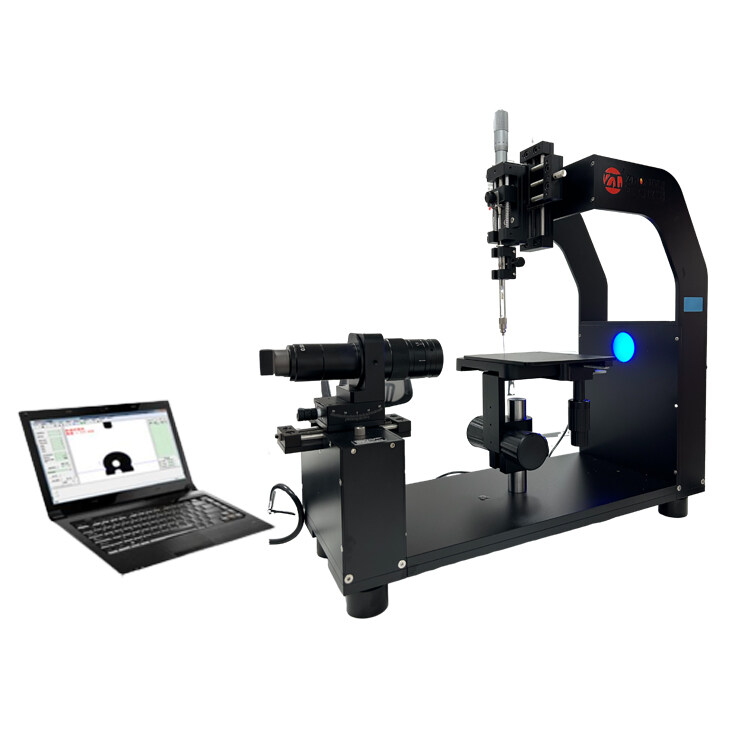

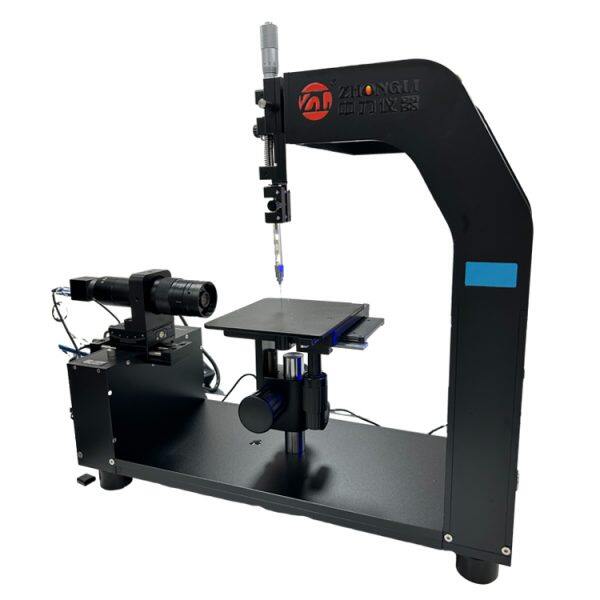

ZL-2823C 標準型接触角測定装置

概要:

接触角（接触角）とは、気相、液相、固相の交差点で作られる気液界面の接線と、この液側の接線と固液接合線との間の角度θであり、接触角測定は現在、表面性能試験の主な方法となっている。

ZL-2823C標準接触角測定装置は、光学イメージングの原理を採用し、画像輪郭分析によってサンプル表面の接触角、濡れ性、表面界面張力、表面エネルギーなどの特性を測定します。この装置はコスト効率が高く、包括的であり、従来のさまざまな測定ニーズを満たすことができ、多くの大学、研究所、企業で広く使用されています。



応用:

接触角測定は幅広い業界で使用されており、携帯電話製造、ガラス製造、表面処理、材料研究、化学および化学工学、半導体製造、コーティングおよびインク、電子回路、織物および繊維、医療および生物学アプリケーションなどの分野で表面特性を評価するための重要な機器となっています。



1. 固体表面における液体の広がり、浸透、吸収およびその他の濡れ挙動、シートドロップ法による静的接触角測定。
2. 前進角、後進角、接触角ヒステリシス、転がり角、固体表面上の材料の動的接触角測定。
3. 吸収材料の継続的なリアルタイム研究とプロセス記録、時間の経過に伴う接触角変化曲線の分析。
4. 粉末、曲面、超疎水性/超親水性サンプルなど、さまざまな特殊材料の接触角測定。
5. 付着滴下法による液体中に浸漬した材料の接触角試験。
6. さまざまな液体の表面界面張力とその極性および分散成分を測定するための懸濁滴法。
7. 固体の表面自由エネルギー（表面自由エネルギー）の計算とその極性および分散成分の分析。

固体表面への液体の付着の分析、および固体表面の均質性と清浄度の評価。



原理：



上図に示すように、接触角測定器は主に次の 5 つの主要部分で構成されています。 光源、注入ユニット、サンプル テーブル、取得システムおよび解析ソフトウェア、この装置は光学イメージングの原理を採用しています。

光源 強力な LED 冷光設計、均一な発光、画像クリーニング、長寿命を採用しています。

射出ユニット マイクロ手動ノブフィードを採用し、安定したドロップと高精度を実現します。

S十分な テーブル 3次元手動微調整プラットフォームを採用し、柔軟な操作、正確な位置決め、サンプルステージは実際のサンプルサイズに応じてカスタマイズできます。

買収システム 白黒輸入CCDカメラを採用し、安定した撮影、鮮明で信頼性の高い画像を実現し、レンズはドイツの工業グレードの輸入構成を採用し、0.7〜4.5倍の倍率を調整でき、画像の歪みがありません。

分析ソフトウェア 強力で、ワンキー自動フィッティング機能を備え、最先端の国際フィッティング方法を採用し、さまざまな液滴形状の正確なフィッティングを実現します。



仕様：

機器仕様
デバイスホスト
寸法	550mm(長さ)×196mm(幅)×485mm(高さ)
本体重量	11kg
調整の  マシン全体	全機レベルテスト/調整
電源
電圧	100～240VAC
力	20W
頻度	50/60Hz
空間
プラットフォームサイズ	130mm×150mm
最大標本	250×∞×60mm
サンプルステージ調整	3次元手動調整（自動アップグレード可能）
	前後調整は手動で、ストローク60mm、精度0.1mm 左右調整手動、ストローク35mm、精度0.1mm 上下調整は手動で、移動量80mm、精度0.1mm
カメラシステム
最大画像	4000(H) x 3000(V)
最大フレームレート	120fps（より高いフレームレートにアップグレード可能）
センサー	ソニー 1/1.8″
スペクトラム	白黒/カラー
投資収益率	カスタム
表示ラインの幅	カスタム
曝露時間	カスタム
電源	5 VDC USBインターフェース
伝染 ; 感染	USB3ビジョン
顕微鏡ヘッド
焦点距離	100mm
倍率	8倍
解像度スケール	6～12μm
光源
タイプ	単波長産業用LED（冷光）
波長	470nm
ライトフィールド	Φ50mm
ライトポイント	96粒 濃縮タイプ
一生	50000時間
噴射システム
点滴法	ダイレクトフィード精密マイクロシリンジ
制御方法	手動制御
滴下精度	0.1μl
注射器	高精度ガスタイトシリンジ
音量	1000μl
針	0.51mmオールステンレス超疎水性針（標準）
ソフトウェア
接触角範囲	0～180°
解決	0.01°
接触角測定法	全自動、半自動、手動
分析方法	サスペンション方式、ストップドロップ方式（2/3状態）、バブルキャプチャー方式、シートドロップ方式、シートニードル方式、インサートプレート方式
分析方法	静的解析、自動液体増減動的解析、濡れ動的解析、リアルタイム解析、両側解析、前後角度解析
試験方法	円法、楕円・斜楕円法、微分円・微分楕円法、ヤング・ラパレス法、幅広法、接線法、区間法
表面自由エネルギー
試験方法	Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、接着作用、濡れ作用、広がり係数
データ処理
出力方法	EXCEL、Wordの自動生成、エクスポート/印刷、 スペクトログラムやその他のレポート形式



アコード標準:

1.GB/T 24368-2009（ガラス表面の疎水性汚染物質の検出）

2.SY/T5153-2007（貯留岩の濡れ性の測定方法）

3. ASTM D 724-99 (2003) (紙の表面濡れ性の試験方法)
4. ASTM D5946-2004 (プラスチックフィルムと水との接触角の測定)
5. ISO 15989（プラスチックフィルムおよび薄いコロナ処理フィルムの水接触角の測定）



製品の特徴:

1. 本体は、モジュール設計コンセプトの高強度航空アルミ合金構造、自社開発の集積回路制御を採用し、国際トップの輸入接触角機器の設計エッセンスと構成を採用して、機器の優れた安定性を確保しています。
2. 工業グレードの高密度調整可能 LED 冷光源システム (寿命 25000 時間以上) を使用することで、より鮮明な画像を確保しながら、追加の熱による小さな液滴の揮発を回避します。

3. 高性能な日本製オリジナル輸入工業用ムーブメント、工業用グレードの連続ズーム顕微鏡を採用し、画像の信頼性を確保し、最高の画像効果を実現します。

4. USB2.0標準インターフェースを使用し、データ転送速度が速く、互換性が高く、画像安定性に優れています。
5. 中国で初めて、機器の精度を確保するためにドイツから輸入した接触角測定校正サンプル、角度校正標準片3°5°8°; 60°90°120°; 115°（オプション）を提供します。
6. 柔軟な取得システム設計により、ほとんどの測定環境に適用でき、さまざまな複雑なサンプル表面測定に簡単に対応できます。
7. 世界最先端の接触角分析法で、あらゆる液体に対応

世界最先端の接触角解析法は、独自の微分楕円と微分円の特殊液体画像フィッティング法を含む、あらゆる種類の液滴画像の正確なフィッティングに対応できます。

8. このソフトウェアは、国際的に最先端の計算方法を採用し、人的操作によるエラーを回避するために完全自動フィッティングを実現しました。
9. 両側接触角測定の高速フィッティング機能により、より包括的な分析が可能

液体と固体の表面の濡れ性、表面の実際の濡れ状況をより正確に分析します。

10. 動的撮影、ビデオ高速テストデータ、テスト接触角の変化を連続的に記録し、ソフトウェアによって自動的にバッチフィッティングできます。
11. このソフトウェアは、Word 形式、Excel 形式、スペクトログラム形式、その他の種類のデータ レポートを含むレポートを自動的に生成します。
