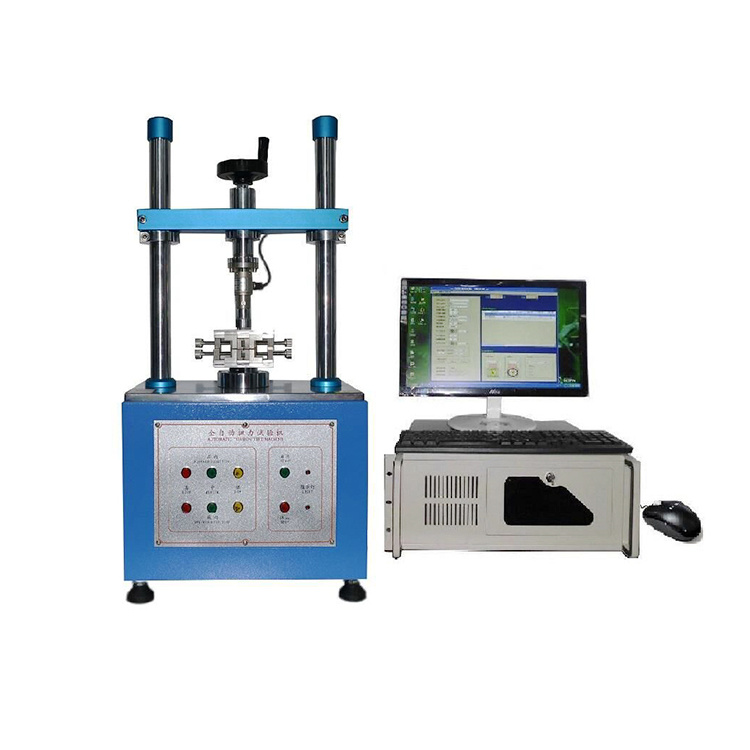

ZL-2814 自動トルク試験機

導入：

トルク試験に関わるさまざまな製品に対応するコンピュータ自動トルク試験機。

NBシャフト、携帯電話（単軸トルク、完成ねじり寿命試験）、LCDモニター

足、ロータリースイッチトルクテスト、トルク寿命テスト。Windows中国語として

ウィンドウスクリーンの設定は簡単です。



パラメータ:

機械2本の柱（内側の距離）	240mm
最大試験トルク	10kgf·cm、50kgf·cm（オプション）
最小表示トルク	1gf·cm、10gf·cm
最小表示角度	0.1度
最大試験角度	無制限
テスト速度範囲	60〜15000度/分
駆動モーター	サーボモーター
寸法	幅420×奥行280×高さ980mm
機械重量	75kgf
電源を使用する	交流220V



機械特性 :

1. 本機はサーボモーター駆動を採用しており、高精度のトルクテストが可能です。
2. テスト条件はコンピュータ画面で設定し、保存することができます。
3. 各角度でのトルク値の変化（トルク-角度曲線の変化）を直接テストできます。
4. トルク-角度曲線とトルク減衰寿命曲線を同時に表示します。
5. グラフィック（トルク - 角度曲線、トルク減衰寿命曲線、テストレポート）を保存および印刷できます。
6. 検査レポートは自動的に印刷され、エクスポートしたり、ネットワーク経由で直接出力したりできます。
7. テストの上限と下限を入力でき、機械の仕様を超えると自動的に停止します。
8. トルク値を設定できます: 正トルク、反トルク、正トルク + 反トルク。
9. テストの移動方向: プロセスまで前進、プロセスまで前進して戻る。プロセスを逆にし、コースを逆にして戻る。

前進 + 後進 + 前進。



トルク角度曲線:

1. トルク値の変化を各角度で直接記録できます。（X軸は角度、Y軸はトルクを表します）
2. 各測定パターンは、クロスカーソルの軌跡によってトレースでき、対応するトルクと角度の値を解釈でき、最小精度は 0.1 度です。
3. 曲線はコンピュータによって自動的に保存され、いつでもズームすることができ、紙にN個のグラフを配置するように任意に指定することができます。
4. スクロール曲線が表示され、曲線を参照できます。

ライフカーブ:

5. レポートヘッダーの内容は自由に設定できます。
6. 各曲線の最大値、最小値、平均値をレポートに表示できます。
7. テストの上限と下限の仕様をレポートに表示できます。
8. 複数のライフカーブを同時に表示するように設定できます。



実験条件の設定は簡単です。

1. 中国語ウィンドウ画面の設定操作は簡単です。
2. テスト条件はコンピュータ画面で設定し、保存することができます。
3. ドロップダウンメニューから選択するか、データを直接入力します。（パワーの種類の決定、歩行の決定を含む）

方向、荷重測定範囲、角度測定範囲、移動原点位置、移動原点検出、

測定速度、測定回数、休止時間、各待機位置）

4. プロジェクトと仕様の決定：指定された値の上限と下限により、テスト結果の OK または NG を自動的に決定できます。
