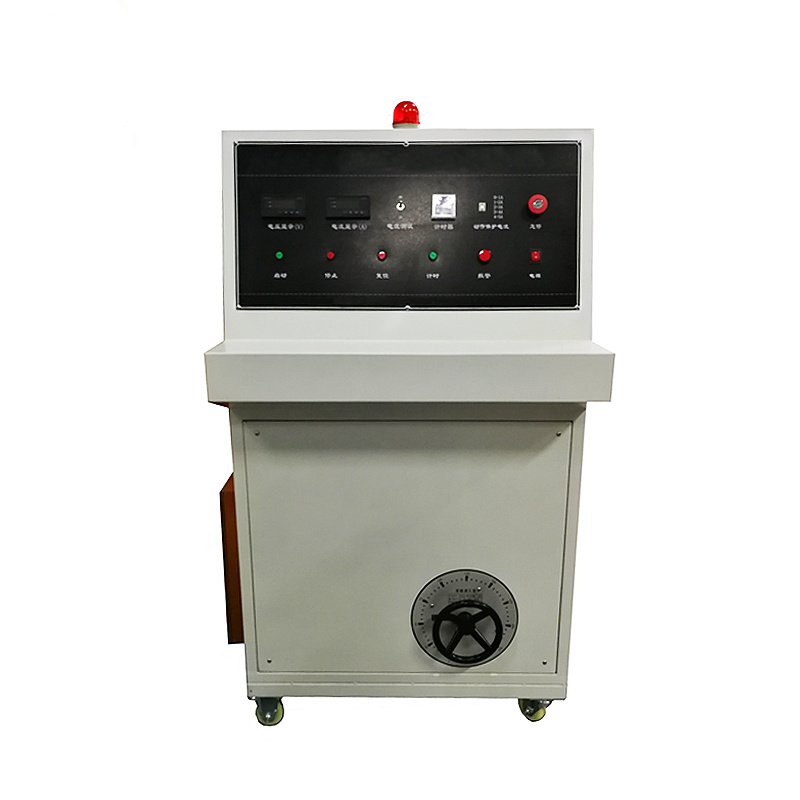

ZL-1038 高電力ワイヤーおよびケーブル電圧テスター

使用法:

ZL-1038高電力電線およびケーブル耐電圧試験機は、最新の国家電力業界標準に基づいて設計された、高性能の耐電圧試験装置です。ZE8022高電力電線およびケーブル耐電圧試験機は、大容量の高電圧自己始動周波数電圧抵抗試験、高電圧試験のブーストとドロップの制御、バランスと負荷保護制御装置であり、ケーブル製品を確保するための重要な試験装置です。

適用範囲:

モーター、家電製品、計器、電子機器、絶縁材料、電線、ケーブルの高電圧試験に適しています。電線やケーブルに電源周波数耐電圧試験を行う場合、処理周波数電圧を印加する際の電極間の静電容量が大きく、容量性電流が大きいため、大容量の変圧器が必要です。ケーブルが大きく、ケーブルが長く、静電容量が大きいほど、必要な変圧器容量も大きくなります。最大試験電圧5kVでは、機械は5A未満の容量性電流に耐えることができ、容量は最大25kVAです。

技術的パラメータ:

使用条件:

高度は1000メートルを超えてはいけません。

周囲の湿度は+40°Cを超えてはならず、-10°Cを下回ってはなりません。

空気の最大相対湿度は 85% です。

爆発ガスがなく、雨や雪の侵入がなく、強い振動がなく、乾燥した場所に設置する必要があります。

インストールと使用

1. 機器を使用する前に、輸送中に機器が破損していないか、湿気や部品の欠落がないか、ネジが緩んでいないかを確認する必要があります。
2. 操作プラットフォームは安全で便利な場所に設置する必要があります。
3. 高電圧試験場の安全スイッチは、良好な状態を保つために確実に設置されなければなりません。
4. 設置配線については概略図を参照してください。
5. ケーブルの高電圧テストを実施する前に、対応する配線が正しいかどうか、安全保護装置が損傷していないかどうか、接地が良好で信頼できるかどうか、および音響アラームが正常かどうかを確認する必要があります。確認後、無負荷運転検査を実施し、良好な状態になった後に通常使用を開始する必要があります。
