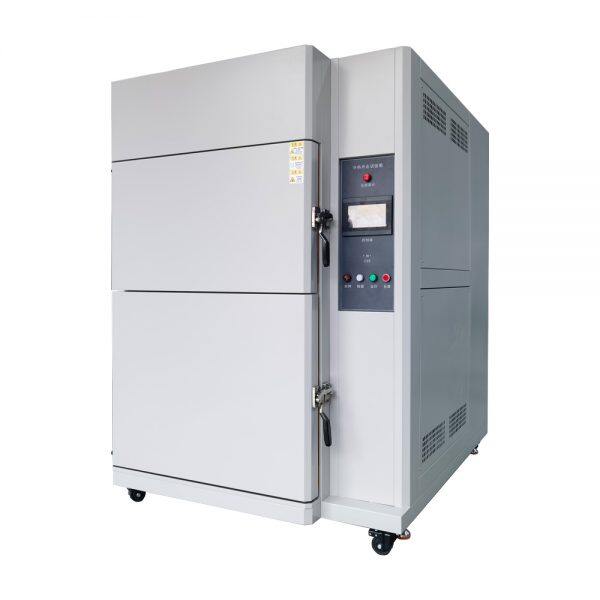

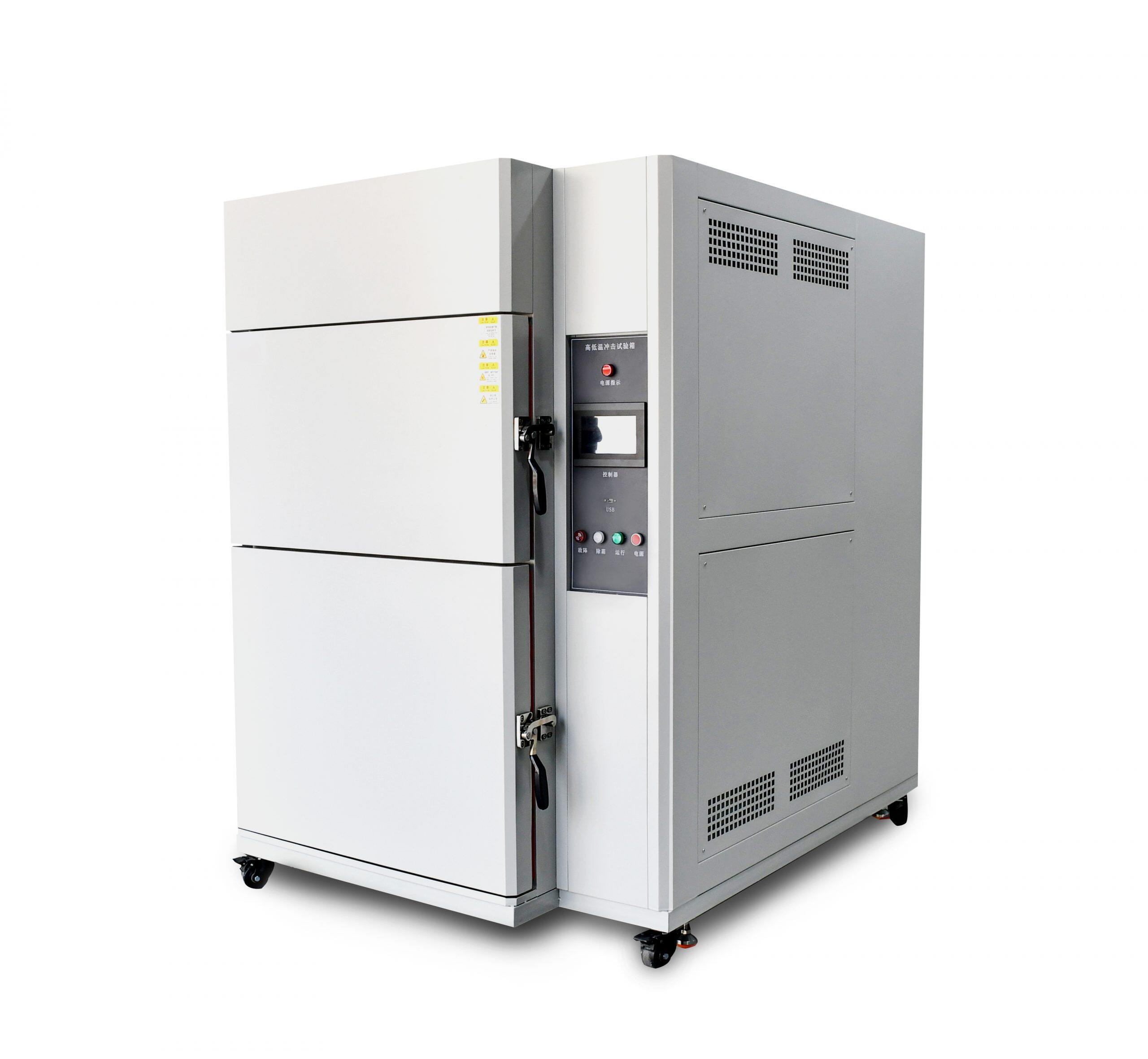

ZL-6012B Camera di prova a 3 zone per shock termici

Riepilogo delle attrezzature:

La camera di prova a 3 zone per gli shock termici è divisa in area ad alta temperatura, area a bassa temperatura e area di prova in tre parti, ogni area è una struttura isolante unica, che consente di eseguire prove di impatto a caldo e a freddo. Prova d'urto ad alta temperatura o prova d'urto a bassa temperatura, il tempo massimo è fino a 9999 minuti, il tempo di ciclo più è fino a 9999 volte. La macchina può essere sottoposta a un ciclo automatico o manuale di impatto o impostare selettivamente due o tre aree di impatto a caldo e a freddo. Ha utilizzato un sistema di raffreddamento binario che è molto efficace per il raffreddamento, il sistema di raffreddamento è diviso in raffreddato ad aria e raffreddato ad acqua. Può anche essere collegato a un computer, ma lo strumento di registrazione è solo per l'acquisto opzionale. Interfaccia operativa a colori LCD touch-control in cinese e inglese, facile da usare.



Industrie applicabili: i settori

Applicato all'aviazione, ai militari, alle navi, agli strumenti e ai contatori elettrici ed elettronici, alle apparecchiature mediche, all'energia nucleare civile, ai college e alle università, ai laboratori di ricerca, all'ispezione delle merci, all'arbitrato e ai dipartimenti di supervisione tecnica, ai materiali da costruzione in ceramica, ai prodotti petroliferi e chimici, per le prove d'urto ad alta e bassa temperatura.



Parametri tecnici:

Modello		ZL-6012-50	ZL-6012-80		ZL-6012-100		ZL-6012-150
Dimensione (L*H*D)MM	Scatola interna	500*300*400 mm	500*400*400 mm		500*500*400 mm		600*500*500 mm
	Scatola esterna	1900*1870*2100 mm	1900*2000*2100 mm		1980*2000*2200mm		1980*2100*225 0mm
Temperatura d'impatto		-40℃~~+150℃
Tempo di impatto		3 minuti per terminare la temperatura d'impatto
Gamma ad alta temperatura		80℃～170℃
Intervallo di bassa temperatura		-60℃～-10℃
Tasso di riscaldamento		2-3℃/min
Tempo di raffreddamento		1 ℃ /min
Stabilità della temperatura		±0.5℃
Precisione della temperatura		±1℃
3 Zona di temperatura		Zona di prova, zona di preriscaldamento, zona di preraffreddamento
Impatto Tempo di recupero		Alta temperatura（150℃）circa 30 minuti
		Bassa temperatura (40℃o-55℃o-60℃) circa 30 minuti
		Tempo di recupero dell'impatto 5min
Materiale interno		Acciaio inossidabile SUS＃304
Materiale esterno		Acciaio inox US＃304
Isolamento		Lana di vetro di alta precisione + gommapiuma PU
Sistema di raffreddamento		Copia del tipo a soffio o raffreddato ad acqua e refrigerante per la protezione dell'ambiente.
Controllore		Interfaccia uomo-macchina con controllo programmabile a sfioramento
Protettore		Spegnimento del compressore, surriscaldamento, sovratemperatura, sovrapressione, calore secco, interruttore di protezione del motore
Allegato		Telaio del compartimento 2, foro di prova 1
Potenza (KW)		13kw		15kw		18kw		20kw
Alimentazione		AC380V±10% 3PH 50/60Hz



Funzioni principali:

La macchina per prove d'urto a tre fessure, calda e fredda, viene utilizzata per testare la cattiva influenza del campione statico nell'ambiente con rapidi cambiamenti di temperatura, alta e bassa. Comunemente utilizzato in parti elettroniche, ricambi auto e prodotti high-tech, ecc; e hanno bisogno di condizioni ambientali difficili di prova e di alta tolleranza requisiti di ispezione.



Caratteristica principale:

1. Camera di prova d'urto calda e fredda raffreddata ad aria facile da usare, affidabile nelle prestazioni. Buon aspetto, struttura ragionevole, tecnologia avanzata, materiale pregiato, ecc.

2.Equipment è diviso in scatola ad alta temperatura, scatola a bassa temperatura, scatola di prova di tre parti, adotta le strutture termiche uniche e l'effetto di immagazzinamento di calore, il campione è statico quando prova, guida nell'aria calda e fredda per provare l'ozono dalla strada di commutazione calda e fredda per raggiungere lo scopo di impatto della temperatura calda e fredda.

3.Use il dispositivo di misura più avanzato, il regolatore è grande LCD di colore di tocco, facile da operare, l'affidabilità, la curva delle condizioni di funzionamento del sistema, implementa ed il programma di regolazione può essere mostra dal cinese e dall'inglese.

4.96 specifiche di prova impostate in modo indipendente, il tempo di impatto è di 999 ore e 59 minuti, il tempo di ciclo 1~999 volte può essere impostato. Può realizzare il funzionamento automatico della macchina frigorifera, ridurre il carico di lavoro del personale operativo, può funzionare automaticamente e interrompere il lavoro in qualsiasi momento.

5.C'è un foro di prova di 50 mm sul lato sinistro, per più componenti di prova del cablaggio di carico dell'alimentazione.

6. Può impostare in modo indipendente l'alta temperatura, la bassa temperatura e la funzione di shock freddo e caldo in tre diverse condizioni.

7. Può essere utilizzato come scatola ad alta temperatura o scatola a bassa temperatura, come macchina ad alta temperatura, macchina a bassa temperatura e macchina per prove d'urto caldo-freddo.

8.Have completamente automatico, circuito di sistema di alta precisione, P.L.C lock gestire tutte le parti di lavoro, adottare il controllo P.I.D calcolo automatico, precisione di controllo ad alta temperatura.

9. Progettazione avanzata del circuito di circolazione dell'aria della scienza, per rendere uniforme la temperatura interna, evitando qualsiasi angolo. Dispositivo di protezione di sicurezza completo, per evitare qualsiasi possibile pericolo nascosto di sicurezza, garantire l'affidabilità a lungo termine dell'apparecchiatura.

10.Può impostare il ciclo-indice e lo sbrinamento del numero, automatico o manuale.

11.Air uscita e sfiato di ritorno dell'aria controllato dalla rilevazione dei sensori, tempo di commutazione del corpo farfallato meno di 10s, freddo e caldo temperatura di shock recuperare tempo meno di 15min.

12.Quando si esegue la visualizzazione dello stato e della curva, se c'è qualche condizione insolita, lo schermo visualizza istantaneamente il punto di guasto automatico, il motivo e fornisce metodi di risoluzione dei problemi. Se l'alimentazione in ingresso non è stabile, il dispositivo di arresto di emergenza protegge la macchina di prova.

13.Sistema di refrigerazione che utilizza il design del sistema di loop criogenico a cascata, congelato con l'Europa e gli Stati Uniti hanno importato il compressore, e l'uso del coefficiente di ozono è zero (HFC) di refrigeranti verdi di protezione ambientale R507，R23.

14. Forte funzione di protezione di sicurezza: protezione da sovraccarico, protezione da perdita di potenza, sovraccarico del circuito di controllo, protezione da cortocircuito, protezione del compressore, protezione da messa a terra, protezione da sovratemperatura, richiesta vocale di allarme e così via.



3 Zona TSpecifiche della camera di prova per shock termici



*Metodo di controllo e caratteristiche:

Utilizzando la bassa temperatura e l'alta temperatura calda e fredda del serbatoio di stoccaggio, in conformità con la necessità di aprire la serranda, la temperatura calda e fredda nel serbatoio di stoccaggio alla scanalatura di prova dell'ingresso per raggiungere l'effetto rapido di shock termico, l'equilibrio del sistema di controllo del termostato (BTC)+speciale sistema di distribuzione dell'aria di progettazione, utilizzare il modo P.I.D per controllare SSR, rendere il sistema più calorie quantità di perdita di calore, quindi l'uso di stabilità a lungo termine.

A: Modello: ZL-6012B

B:prestazioni: raffreddamento ad aria a temperatura ambiente ＋25℃, a vuoto.

1. Campo di temperatura del serbatoio di prova: alta temperatura: +60℃～150℃ bassa temperatura: -10℃～-40℃

2. Gamma di impostazione della temperatura del serbatoio ad alta temperatura: 60℃～200℃.

Tempo di riscaldamento del serbatoio ad alta temperatura RT～＋200℃ circa 35min（quando RT è compresa tra 10℃ e 30℃）.

3.Il campo di impostazione della temperatura del serbatoio a bassa temperatura: -10℃～-70℃

Tempo di raffreddamento del serbatoio criogenico RT~-70℃ circa 80min (quando RT tra 10℃ e 30℃)

fluttuazione 4.temperature: ±1.0℃

uniformità 5.temperature: ±2.0℃

6.Shock tempo di ritorno: -50℃～＋150℃ circa 5min（a vuoto）. (Il tempo di temperatura costante di impatto ad alta e bassa temperatura è superiore a 30min)

7.Tempo di apertura della valvola a farfalla: meno di 3s.



C.Struttura:

1.Dimensione:a. dimensione interna: W50*H60*D50㎝

                      b.dimensione esterna: W145*H180*D155 cm

2.Materiale:a.materiale interno: Piastra in acciaio inox a specchio (SUS#304).

        b.materiale esterno: Speciale processo di rivestimento antiruggine della piastra.

3.Materiale isolante: serbatoio a.High temperature: cotone isolante in silicato di alluminio

                 b.criostato: schiuma PU ad alta densità

4.Riscaldatoreriscaldatore elettrico in acciaio inox a forma di tubo del radiatore tipo Fin.

     a.serbatoio ad alta temperatura: 10,5 KW. B.criostato: 6,5 KW.

5.Sistema di circolazione dell'aria di alimentazione:

     a.motore 1HP×2PCS. b.asse lungo in acciaio inox.

     c.SIROCCO FAN d.sistema di alimentazione dell'aria forzata con ventilatore appositamente progettato.

6. Test della porta dell'armadio: Porta singola, lasciata aperta.

     a.maniglie grafiche incorporate b.pulsante posteriore: SUS#304. c.striscia di schiuma di silicone.



7.Sistema di refrigerazione:

     a.compressore: L'originale compressore francese "tai kang" tutto chiuso ed efficiente a cascata.

     b.Refrigerante: Refrigerante di protezione ambientale R-507/R-23。

     c.condensatore: condensatore raffreddato ad aria.

     d.evaporatore: Alette più sezioni di regolazione automatica della capacità di carico.

     e.allegato: essiccante, separatore d'olio, finestra di flusso del refrigerante, riparazione della valvola,

interruttore di protezione per l'alta pressione

1. Sistema di espansione: Controllo della capacità del sistema di refrigerazione (tubo capillare)
2. Parti ausiliarie di raffreddamento: Valvola di espansione (Danimarca "DANFOSS")， Valvola solenoide (Giappone); Filtro (Danimarca "DANFOSS"); Regolatore di pressione (Danimarca "DANFOSS"); Valvola di non ritorno (Italia CASTEL); Separatore d'olio (US ALCO) e così via, Le parti di refrigerazione adottano parti importate.
3. Regolatore del programma di temperatura d'urto:importato con imballo originale 256 colori LCD touch screen, controller di tipo pulsante, cinese o inglese da mostrare. Ampio angolo di visione da 7,5", alto contrasto, retroilluminazione regolabile, grande controller del display LCD.
4. Specifiche del controller:

       ①Precisione: ±0,1℃＋1 cifra.

       ②Risoluzione: ±0,1.

       Con limiti superiori e inferiori e funzioni di allarme.

       ④Segnale di temperatura: Linea termica di tipo T.

       ⑤P.I.D Impostazione dei parametri di controllo, calcolo automatico P.I.D.

     b.Visualizzazione dell'immagine:

       ① Utilizzo del software di controllo delle figure tipo di dialogo, battitura di tasti. Opzione touch screen: impostazione del programma, visualizzazione della curva, dati storici, funzionamento manuale e automatico, impostazione ausiliaria, ecc.

       Può mostrare lo stato di esecuzione corrente, l'impostazione della temperatura, l'impostazione del tempo, il tempo rimanente e i cicli rimanenti.

       ③Schermo di modifica del programma separato, inserimento di temperatura, tempo e tempi di ciclo.

       ④Programma di temperatura con visualizzazione in tempo reale della curva di temperatura della funzione esecutiva.

       ⑤Stato di guasto del display e metodi di risoluzione dei problemi

       Lo schermo può regolare la retroilluminazione, la funzione di protezione dello schermo per la temporizzazione, il set chiuso.

       Il cinese e l'inglese possono passare dall'uno all'altro.

    c.Capacità di programmazione e funzione di controllo:

       ①Può utilizzare i gruppi di programmi: Max. 96 set PATTEN (96 set di specifiche di test possono essere impostati e memorizzati indipendentemente).

       Ordini ripetibili: 999 volte.

       ③Impostazione dell'ora 0～99Ore59Min.

       ④ Il programma utilizza la funzione di impostazione del tipo di dialogo.

       ⑤8 funzione di connessione reciproca dei gruppi.

       Con la memoria del programma di alimentazione, dopo il ripristino dell'alimentazione l'avvio automatico e continuare a eseguire la funzione di applicazione.

       ⑦Funzione di compensazione automatica della temperatura in caso di impatto di alte e basse temperature.

       Quando la curva di esecuzione del programma può essere visualizzata in tempo reale.

       ⑨ Impostazione della durata dello sbrinamento, della frequenza e della temperatura di sbrinamento e funzione di esecuzione.

       ⑩Funzioni di avvio e spegnimento della conservazione.

9.Componente principale:

＊Valvola: tipo a pressione di vapore (pressione atmosferica: 50G) Il cliente deve fornire l'aria）.

L'interruttore del pulsante di accensione: Taiwan.

Timer: Taiwan.

Contattore CA: FUJI.

Inoltre, il gioco d'azzardo: FUJI.

Relè ＊AC: OMRDN

Relè a tempo: Taiwan.

Controllore: importato.

Dispositivo di protezione contro le sovratemperature: Taiwan.

Interruttore principale senza fusibili: Giappone MITSUBISHI.

Relè a stato solido: OMRDN

Interruttore a pulsante: Taiwan.

Protezione del riscaldamento a secco: Italia.

10. Dispositivo di protezione di sicurezza:

Dispositivo di protezione da sovratemperatura .

Dispositivo di protezione anti-fase, migliaia di fasi.

L'interruttore di protezione dal surriscaldamento del compressore.

L'interruttore di protezione dell'alta pressione del compressore.

L'interruttore di protezione da sovracorrente del compressore.

Nessun fusibile di protezione da sovraccarico.

Protezione del motore di ventilazione.

Dispositivo di protezione da sovraccarico.

Fusibile di linea e terminale di tipo inguainato.

11. Pannello di controllo:

Controllore di impatto: 1PCS（Importato）.

Interruttore del pulsante di accensione: 1 PCS（Taiwan）.

Interruttore di protezione contro la sovratemperatura: 1PCS（Taiwan）.

Timer: 1PCS (Taiwan).

Foro del registratore di riserva uno.

12. Foro per il cavo : Sul lato sinistro della macchina con un foro di diametro 50 mm, collegato alla piastra in acciaio inox 1PCS, testa in silicone 1PCS.
13. Impianto del telaio campione:

     a.acciaio inox SUS#304 maglia pallet 2PCS.

     b.Distanze regolabili in acciaio inox orbita 2 gruppi.

14. Dintorni:

Intervallo di temperatura utile consentito: 0℃～＋35℃.

Ambito di garanzia delle prestazioni:-5～30（il tempo di raffreddamento e la temperatura minima al riferimento 1～6）.
