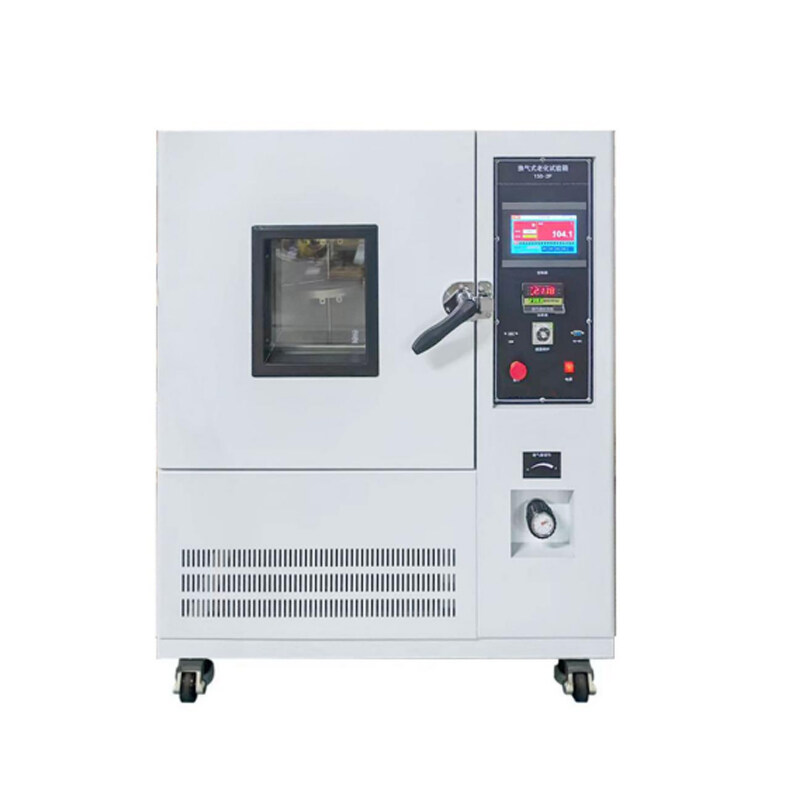

Camera di prova di invecchiamento di tipo ventilato ZL-6010B (touch screen)

Panoramica:

La camera per prove di invecchiamento con ricambio d'aria è adatta per fili, pelle, plastica, gomma, tessuti, ecc. Dopo essere stata riscaldata uniformemente a una temperatura e un tempo specificati, e mantenendo aria fresca all'interno della camera, osserva le proprietà dei campioni prima e dopo l'invecchiamento, come resistenza all'ingiallimento, cedimento dell'adesivo, restringimento, allungamento, velocità residua, ecc., per determinarne le caratteristiche di invecchiamento. Specificamente per fili e cavi, per mantenere aria fresca all'interno della camera durante il riscaldamento, l'unità è dotata di un sistema di ricambio d'aria regolabile.

Questo strumento è progettato in conformità ai requisiti degli standard di prova UL1581, ASTM-D2436, CNS3556, CNS742, JIS7212 e JISB7757.

Specifiche tecniche:

Condizioni d'uso:

1. Alimentazione: trifase 380 V CA 50 Hz
2. Temperatura ambiente: 5~35°C
3. Umidità ambiente: ≤85% RH

Indicatori di prestazione:

1. Alimentazione: AC380V
2. Potenza: 6 KW
3. Intervallo di temperatura: ambiente +25°C ~ 300°C
4. Precisione di controllo: ±0,5°C
5. Precisione della risoluzione: 0,1°C
6. Tempo di riscaldamento: da temperatura ambiente a 300°C, circa 60 minuti.
7. Struttura e materiali della macchina:

    7.1. Dimensioni della camera interna: 45 cm (profondità) × 50 cm (larghezza) × 50 cm (altezza).

    7.2. Dimensioni esterne (circa): 1100 mm (lunghezza) × 650 mm (larghezza) × 1275 mm (altezza)

    7.3. Materiale della camera interna: acciaio inossidabile SUS #; cassa esterna: verniciata.

    7.4. Materiale di isolamento termico: lana di roccia ad alta densità.

    7.5. Riscaldatore: un set di riscaldatori a tubo a spirale: AC380V 6KW.

8. Attrezzatura ausiliaria:

    8.1. Interruttore fusibile

    8.2. Protezione da sovraccarico

    8.3. Un set di dispositivi di misurazione del tasso di ricambio dell'aria. (Determina il tasso di ricambio dell'aria del forno di invecchiamento in base al consumo energetico, include un wattmetro digitale e un TIMER digitale).

    8.4. Un set di dispositivi di regolazione del tasso di ricambio dell'aria. Regolabile da 0 a 200 volte/ora entro una temperatura ambiente di ~ 250°C (misurata a 80°C).

    8.5. Apparecchiature di illuminazione per proiezione grandangolare

    8.6. Finestra di visualizzazione in vetro sottovuoto multistrato

    8.7. Due ripiani da laboratorio / piatti girevoli

8.8. Un misuratore di wattora

Test del tasso di ricambio dell'aria per la camera di prova di invecchiamento del ricambio dell'aria

Procedura di prova

1. Sigillare tutti i fori di ventilazione, le porte, i fori per i termometri e le fessure attorno al ventilatore (la maggior parte delle superfici può essere sigillata efficacemente con nastro adesivo sensibile alla pressione). Collegare un wattmetro standard all'impianto elettrico della camera di invecchiamento.
2. Controllare la temperatura della camera di lavoro della camera di prova di invecchiamento a 80±2°C al di sopra della temperatura ambiente. La temperatura all'interno della camera di lavoro viene misurata dal punto di prova centrale. La temperatura ambiente viene misurata a 2 m di distanza dalla camera di invecchiamento, ad almeno 1 m di distanza da altri oggetti circostanti, in una posizione quasi a livello dell'ingresso dell'aria della camera di invecchiamento.
3. Quando la temperatura nel punto di prova nello spazio di lavoro raggiunge per la prima volta la temperatura di controllo e si stabilizza per 2 ore, misurare l'energia elettrica consumata dalla camera di invecchiamento entro 60 minuti.
4. Rimuovere tutti i sigilli, aprire la porta di ricambio dell'aria e seguire i metodi descritti nell'articolo 2 e nell'articolo 3 per misurare l'energia elettrica consumata dalla camera di invecchiamento entro 60 minuti (se il tasso di ricambio dell'aria non rientra nell'intervallo specificato, regolare nuovamente l'apertura di ventilazione).

Calcolo dei risultati dei test

5. Utilizzando le temperature misurate all'interno della camera e la temperatura ambiente quando la porta di ricambio dell'aria della camera di prova di invecchiamento è chiusa o aperta, calcolare le medie aritmetiche rispettivamente. Convertire il consumo di energia elettrica misurato in potenza media.

N = 3590 • (P2 – P1) / V • d • △T

Dove: N —– Tasso di ricambio dell'aria, volte/ora;

P1 —- Potenza elettrica media consumata quando sigillato, W;

P2 —- Potenza elettrica media consumata quando aperto, W;

△T — Differenza tra la media aritmetica della temperatura all'interno della camera e la temperatura ambiente, ℃;

V —- Volume della camera di lavoro, L;

d —– Densità dell'aria alla temperatura ambiente circostante, g/L.

Il risultato del calcolo della formula sopra riportata deve soddisfare i seguenti requisiti:

Tasso di ricambio dell'aria

Tipo di convezione forzata: diviso in due tipi, fino a 100 volte/ora; 100 ~ 200 volte/ora dovrebbe essere regolabile.
