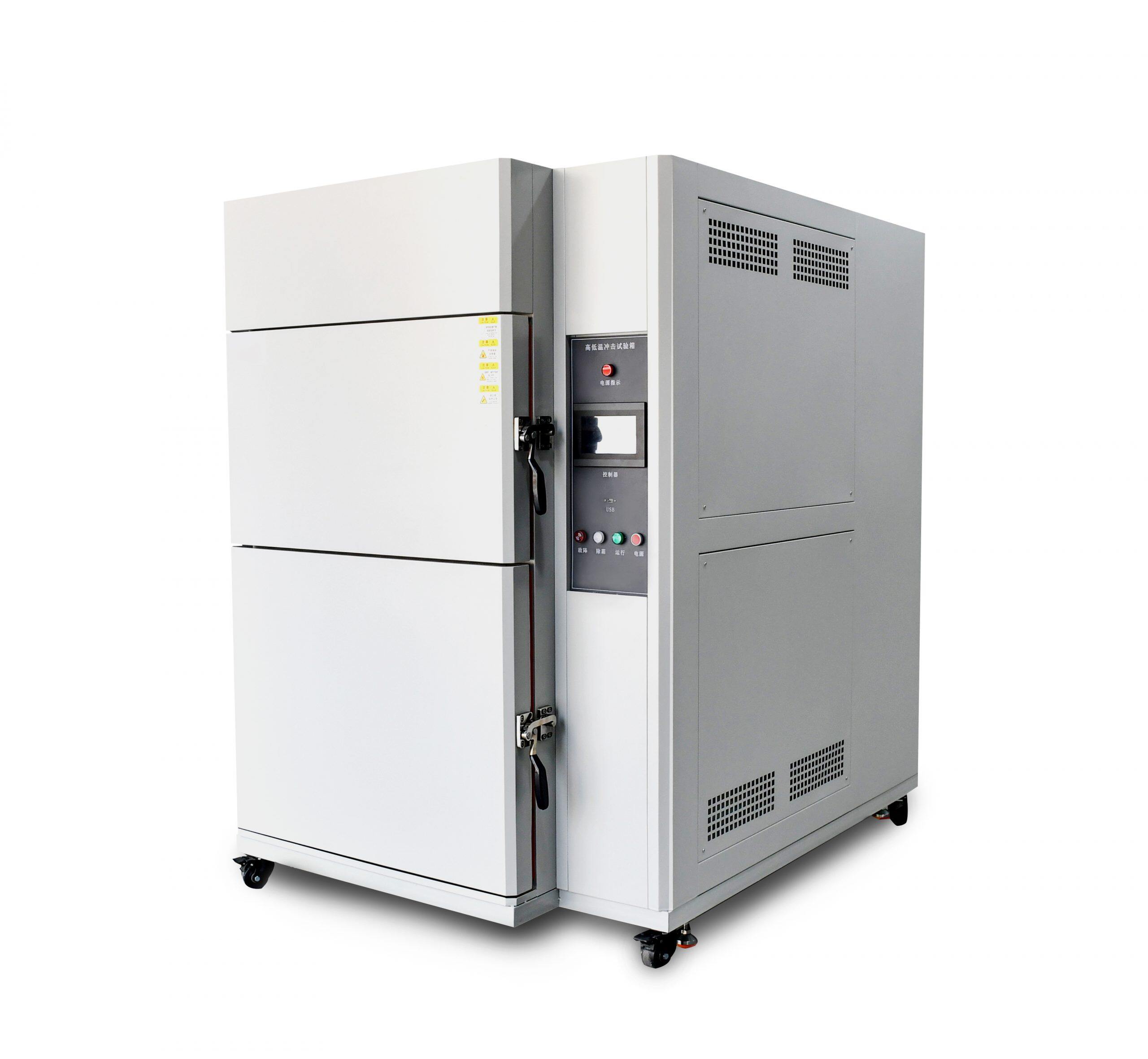

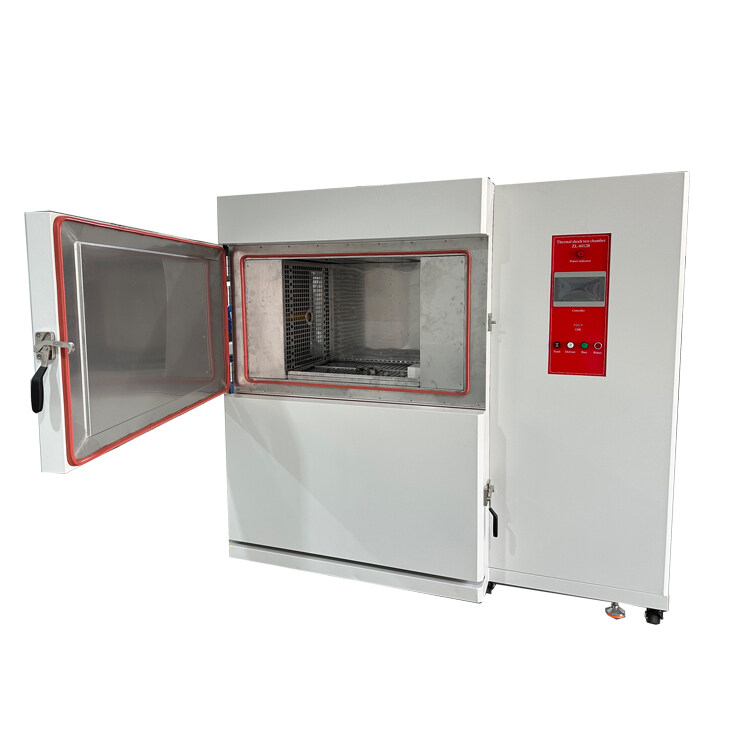

Camera di prova per shock termico a 2 zone ZL-6012A

Parametri tecnici del prodotto

Introduzione al prodotto:

Nome Modello:

2 Zona TCamera di prova per shock termici

Utilizzi

La struttura del sistema della camera di prova a 2 zone per shock termici è suddivisa in serbatoio ad alta temperatura (zona di preriscaldamento), serbatoio a bassa temperatura (zona di preraffreddamento), parte, il campione viene posizionato nell'area di prova, l'impatto della temperatura della zona ad alta o bassa temperatura attraverso il cilindro ad alta pressione guida il cestello ad alta e bassa temperatura interruttore di zona per lo shock termico, in modo da raggiungere lo scopo del cambiamento di temperatura, i prodotti di prova per il tipo statico. La camera di prova è adatta per valutare la capacità dell'intero prodotto, dei componenti, delle parti, dei materiali, ecc. di resistere a rapidi cambiamenti di temperatura, il test di shock termico al fine di valutare il campione di prova nel più breve tempo possibile a causa dell'espansione e della contrazione termica.

Il test di shock termico è progettato per valutare i cambiamenti chimici o i danni fisici causati dall'espansione e dalla contrazione termica del provino in un breve periodo di tempo e per comprendere l'impatto dei cambiamenti di temperatura sul provino una o più volte di seguito. I parametri principali che influenzano il test di variazione della temperatura sono i valori di alta e bassa temperatura dell'intervallo di variazione della temperatura, il tempo di ritenzione del provino alle alte e basse temperature e il numero di cicli del test. La camera di shock caldo e freddo è un'apparecchiatura di prova necessaria per i settori dell'elettronica, dei LED, dei metalli, della plastica, della gomma, delle vernici, dei rivestimenti, dell'elettronica e di altri materiali.

Caratteristiche del prodotto

1 l'attrezzatura è nuova di zecca, la progettazione della struttura del sistema di test è avanzata e ragionevole, la specifica del processo di produzione, per lo sviluppo indipendente e prodotti di ricerca, con diritti di proprietà intellettuale indipendente del prodotto, aspetto bello e generoso.

2 i principali componenti funzionali della camera di prova sono utilizzati nella configurazione di marca di fama mondiale (alto contenuto di oro), principi tecnici avanzati e affidabili, rumore e risparmio energetico per ottenere il miglior controllo - le sue prestazioni possono essere confrontate con prodotti stranieri simili ricino bellezza.

3 parti della corrispondenza e dell'assemblaggio corrispondono bene, i principali componenti funzionali sono importati con il livello avanzato internazionale delle parti originali, migliorano la sicurezza e l'affidabilità del prodotto, per garantire che l'utente per un lungo periodo, requisiti di utilizzo ad alta frequenza.

4 apparecchiature hanno una buona operatività, manutenzione, buona stabilità di temperatura e durata, buone prestazioni di sicurezza, non inquinano l'ambiente e non mettono in pericolo la salute delle persone.

5 Tutti i fili dell'armadio di comando hanno numeri di serie e numeri stampati e realizzati con attrezzature speciali, le linee sono chiare e facili da capire.

Conformità

agli standard

1. Metodo di prova a bassa temperatura GB/T2423.1-2001;

2. GB/T2423.2-2001;

3. GB/T2423.22-1989 prova di variazione di temperatura N;

4. lo standard militare nazionale GJB150.3-86;

5. lo standard militare nazionale GJB150.4-86;

6. standard militare nazionale GJB150.5-86;

7. Test di shock termico GJB150.5-86;

8. GJB360.7-87 prova d'urto della temperatura;

9. GJB367.2-87 405 test di shock termico;

10. Shock termico (ciclo di temperatura) EIA 364-32

Volumi e dimensioni

Volume effettivo

50L

Dimensioni della scatola interna

L400×H350×D350 mm

Dimensioni della scatola esterna

L1300×H2000×P1650 mm

Prestazioni (misurate a temperatura ambiente +5℃~30℃ a vuoto)

Intervallo di temperatura

-75℃～＋180℃

Impatto

Intervallo di temperatura

Alta temperatura 40℃～+150℃

Bassa temperatura -10℃～-65℃

Preriscaldare

Intervallo di temperatura

＋60℃ ～ ＋180℃

Tempo di accensione del bagno ad alta temperatura

RT (temperatura ambiente) a +180℃≤30min (quando la temperatura ambiente è +10～+30℃).

Intervallo di temperatura di pre-raffreddamento

-10℃～-75℃

Tempo di raffreddamento del bagno a bassa temperatura

RT (temperatura ambiente) ~ -75℃≤80min (temperatura ambiente a +10- ＋30℃)

Grado di fluttuazione della temperatura

≤±0.5℃

Uniformità della temperatura

≤±2.0℃

Serranda

Tempo di transizione

≤5S

Tempo di ritorno dello shock

-65- ＋150℃≤5min

Alimentazione

AC3¢ 5W 380V 50Hz (R, STN trifase a quattro fili più filo di messa a terra) (fluttuazione di tensione ≤ ±10%)

Potenza totale

24KW

Prestazioni Requisiti di temperatura ambiente

0~+30℃

Metodo di raffreddamento

L'apparecchiatura adotta il metodo di raffreddamento ad acqua

Design a risparmio energetico

Il sistema di refrigerazione può regolare la potenza in base alle dimensioni del carico, utilizzando il principio PID + PWM della tecnologia VRF (valvola di espansione elettronica in base alle condizioni termiche del servocontrollo del flusso di refrigerante), e dispone della tecnologia di regolazione dell'energia del compressore, in grado di ottenere un eccellente effetto di risparmio energetico.

Materiale di costruzione

Materiale della scatola interna

Piastra in acciaio inox (SUS#11304) Corea Pu box

Materiale della scatola esterna

Vernice da forno

Materiale isolante

Schiuma poliuretanica e fibra di vetro (resistente alla fiamma e al fuoco)

Porta

Porta singola

Scaffale per campioni

Acciaio inox SUS304# guida per ripiano a passo regolabile 2 set, ripiano per griglia 2 pezzi

Sigillo

Pezzi. Ogni strato ha una capacità di carico di 20 kg. Il ripiano del campione può essere regolato in alto e in basso a seconda delle esigenze.

Rotelle

La porta della camera di prova è sigillata da una striscia di gomma siliconica, resistente alle alte e basse temperature, anti-invecchiamento e con buone prestazioni di tenuta.

Caratteristiche di produzione

Modellazione 3D a parametri completi, intelligente ed efficiente; assemblaggio virtuale su PC prima della produzione per garantire la perfetta funzionalità senza omissioni di progettazione; simulazione del movimento e analisi delle sollecitazioni per garantire la razionalità del progetto.

La modularizzazione dei canali assicura la coerenza della produzione e la stabilità delle prestazioni dei lotti.

Lavorazione delle giunture - il Giappone ha importato un sigillante resistente alle alte e basse temperature e un trattamento di sigillatura delle strisce di pressione in acciaio inossidabile, per garantire l'uso a lungo termine dell'apparecchiatura nel suo complesso non si deforma, la struttura non perde aria.

Processo di gestione della produzione 3S -- viene prodotto in fabbrica secondo un processo scientifico fisso per garantire un'elevata efficienza e una qualità stabile; per evitare che la produzione in loco del cliente non possa garantire il processo, con conseguenti prestazioni instabili. Immagine del processo di saldatura e incollaggio

Sistema di erogazione dell'aria

Aria

Caratteristiche dell'alimentazione

Alimentazione dell'aria piatta verticale

Motore di circolazione

Motore Taiwan Yizheng

Ruota del vento

Ventilatore centrifugo a più ali, pale in lega di alluminio resistenti alle alte e basse temperature

Sistema di refrigerazione

Metodo di refrigerazione

Sistemi di refrigerazione a compressori sovrapposti

Compressore

Compressore semiermetico a pistoni di marca tedesca "BITZER

Refrigerante

Refrigerante R404 di American Honeywell e refrigerante R23 di Guangzhou Blue Sky.

Condensatore

Condensatore raffreddato ad acqua (con torre d'acqua)

Evaporatore

Evaporatore multistadio ad alta efficienza in lega di alluminio (tipo ad alette addensate)

Scambiatore di calore

Scambiatore di calore a piastre ST ad alta efficienza

Separatore d'olio

Emerson americano

Elettronica

Valvola di espansione

1) Valvola di espansione elettronica Danfoss. Servocontrollo del flusso di refrigerante (cioè raffreddamento non riscaldamento, riscaldamento non raffreddamento, tecnologia di "equilibrio statico").

(2) La valvola di espansione elettronica, come nuovo tipo di componenti di controllo, ha superato il concetto di meccanismo di strozzamento, è una parte importante dell'intelligenza del sistema di refrigerazione, ma anche un importante mezzo di ottimizzazione del sistema di refrigerazione può essere veramente realizzato e garantito.

3) Caratteristiche del prodotto:

1. Design completamente chiuso, azionamento del motore passo-passo

2. Da completamente chiuso a completamente aperto in un tempo molto breve

3. Alta precisione, durata estremamente lunga

4. Variazione lineare del flusso, ampia gamma di capacità di raffreddamento

5. Regolazione continua del raffreddamento, nessun fenomeno di martello liquido nel circuito di refrigerazione.

6. L'elevata affidabilità è dovuta all'integrazione del motore e della valvola, mentre la piastra della valvola in ceramica e le parti della porta della valvola sono resistenti all'usura.

4) Vantaggi principali

1. Per ottenere un controllo attivo del sistema di refrigerazione, non è possibile controllare la regolazione proporzionale fissa della valvola di espansione termica originale. Può essere regolata in anticipo per diverse modalità e condizioni operative e ottimizzare la resa.

2. Grazie al controllo elettronico del ciclo morto della valvola di espansione, il controllo diretto della temperatura e della pressione con doppio sensore ad alta risposta è in grado di fornire la migliore alimentazione del liquido dell'evaporatore, in modo che il sistema di refrigerazione in una gamma più ampia di lavoro sia in grado di raggiungere un'eccellente capacità di raffreddamento.

3. Risparmio energetico: la valvola di espansione elettronica è dotata di una gamma completa di autoregolazione + adattamento attivo per regolare la capacità di raffreddamento in uscita, rendendo il sistema più efficiente dal punto di vista energetico.

Valvola a solenoide

Danfoss, Danimarca o Castelto, Italia

Tubi flessibili ammortizzati

Castelto, Italia

Tubo isolante

Palix, USA

Sistema di riscaldamento

Tubo di riscaldamento

Riscaldamento elettrico, tipo di filo riscaldante elettrico in lega di nichel-cromo di alta qualità, regolazione dell'ampiezza degli impulsi PID, regolazione automatica della potenza di riscaldamento SSR.

Metodo di controllo

Il segnale di uscita del controllore passa attraverso il relè a stato solido SSR per ottenere un'apertura senza contatto di alta precisione.

Metodo di controllo

Controllore

"Interfaccia uomo-macchina touch-screen a colori in cinese e inglese da 7 pollici (tipo schermo-schermo) Controllo del computer, registrazione della curva USB, dispositivo di archiviazione dati

Caratteristiche del controller

Controllore LCD touch screen di tipo diretto, cinese e inglese 7", grafica ad ampio angolo di visione, alto contrasto con funzione di retroilluminazione regolabile del controllore LCD di grandi dimensioni.

1. Specifiche del controllore: a. Precisione: temperatura ± 0,1 ℃ + 1 cifra.

b. Risoluzione: temperatura ± 0,1.

c. Con limiti superiori e inferiori in standby e funzione di allarme.

d.Segnale di ingresso della temperatura tipo T.

e.impostazione dei parametri di controllo P.I.D, calcolo automatico P.I.D.

2. Funzione di visualizzazione dello schermo: a. Adotta il tipo di dialogo a schermo, senza immissione di tasti, con opzione di tocco diretto dello schermo.

b. Visualizzazione diretta della temperatura impostata (SV) e del valore effettivo (PV).

c. Visualizzare lo stato del guasto e il metodo di risoluzione dei problemi.

d. Visualizza il numero del programma corrente, il numero del segmento, il tempo rimanente e il numero del ciclo.

e. Il valore di impostazione del programma di temperatura viene visualizzato in una curva grafica, con visualizzazione in tempo reale della funzione di esecuzione della curva del programma.

f. Con una schermata di modifica del programma separata, è possibile inserire la temperatura, l'ora e i tempi di ciclo.

g. È possibile regolare la retroilluminazione dello schermo.

h. La funzione di protezione dello schermo può essere impostata su temporizzazione, TIMER o spegnimento manuale.

3. Capacità di programmazione e funzione di controllo.

a. Gruppo di programmi disponibili: massimo 96 PATTEN (cioè è possibile impostare 96 specifiche di test).

b. Comandi ripetibili: fino a 999 volte per ciascun comando.

c.SEGMENTI impostazione del tempo 0-99Ore59Min.

e. Con la memoria del programma di spegnimento, si avvia automaticamente e continua a eseguire la funzione del programma dopo il ripristino dell'alimentazione.

f. Visualizzazione in tempo reale delle curve grafiche durante l'esecuzione del programma.

g. Con la funzione di avvio e spegnimento su appuntamento.

h. Con funzione di regolazione della data e dell'ora.

Funzione di protezione

Protezione

Dispositivo di allarme

1. Protezione da sovratemperatura (alta temperatura) per i prodotti in prova (indipendente, impostabile sul pannello)

2. Con interruttore di protezione senza fusibili e interruttore di cortocircuito

3. Interruttore di protezione da sovratemperatura e sovraccarico del riscaldatore

4. Surriscaldamento del compressore

5. Protezione da alta e bassa pressione e da carenza d'olio del compressore

6. Dispositivo di protezione da sovracorrente/sottotensione del sistema

7. Protezione del limite di corrente del circuito di controllo

8. Autodiagnosi del controllore e visualizzazione dei guasti

9. Pressione dell'acqua di raffreddamento troppo bassa protezione

10. Alimentazione con protezione da inversione di fase, dispersione e cortocircuito

11. Protezione da cortocircuito del carico

12. Terminale di messa a terra di sicurezza

13. Alimentazione dell'acqua di raffreddamento sotto pressione

14. Canale di condizionamento dell'aria limite di sovratemperatura

15. Protezione da surriscaldamento o sovraccarico del motore della ventola
