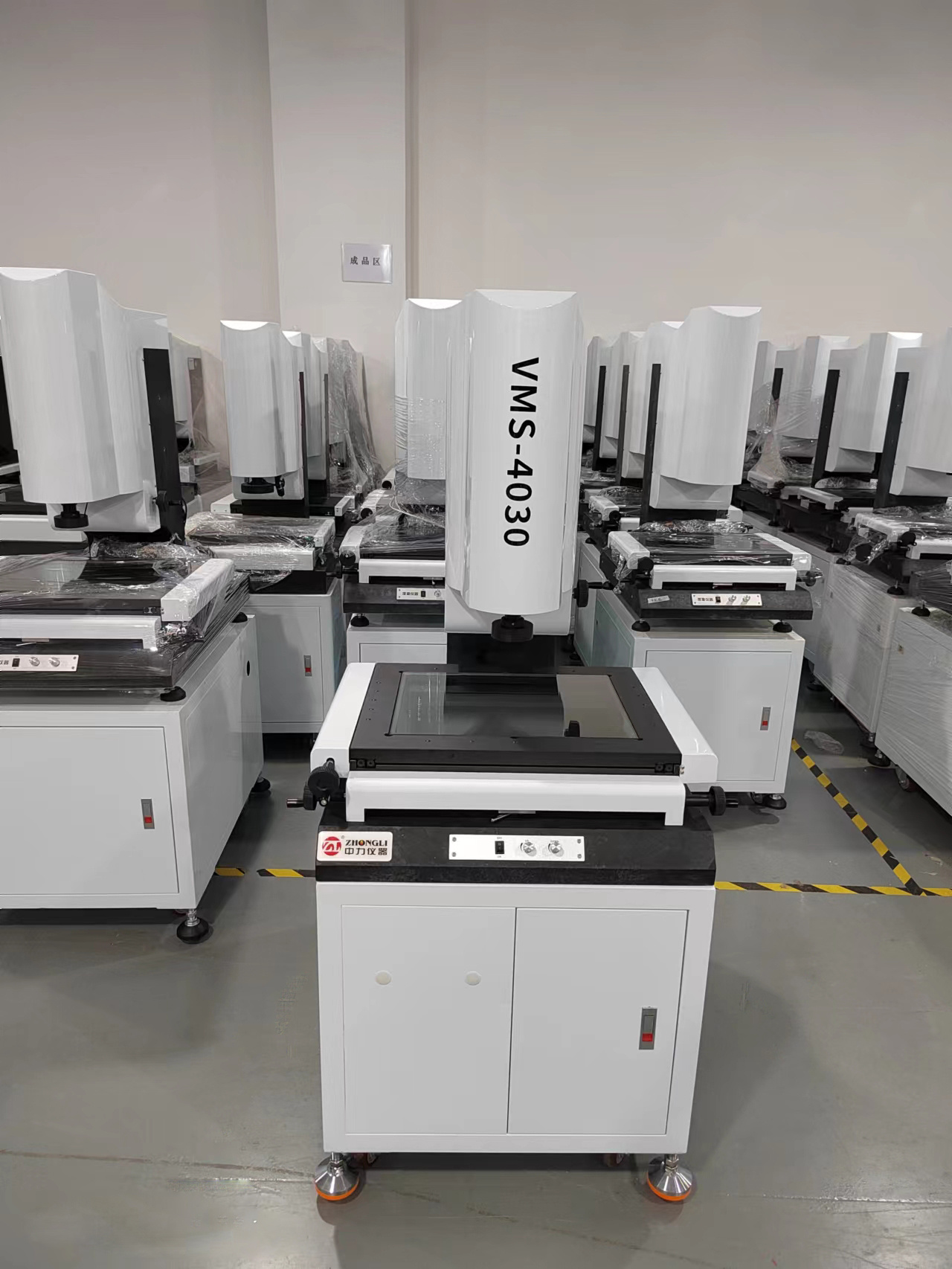

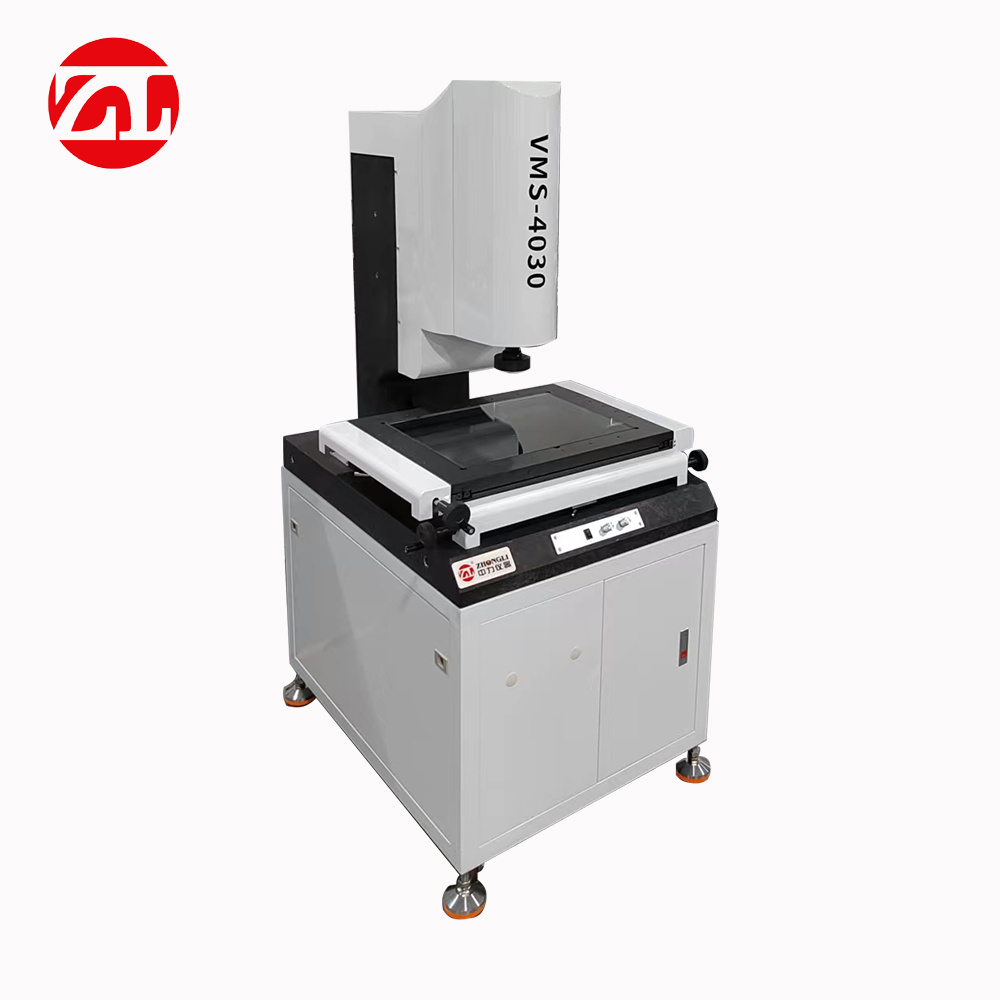

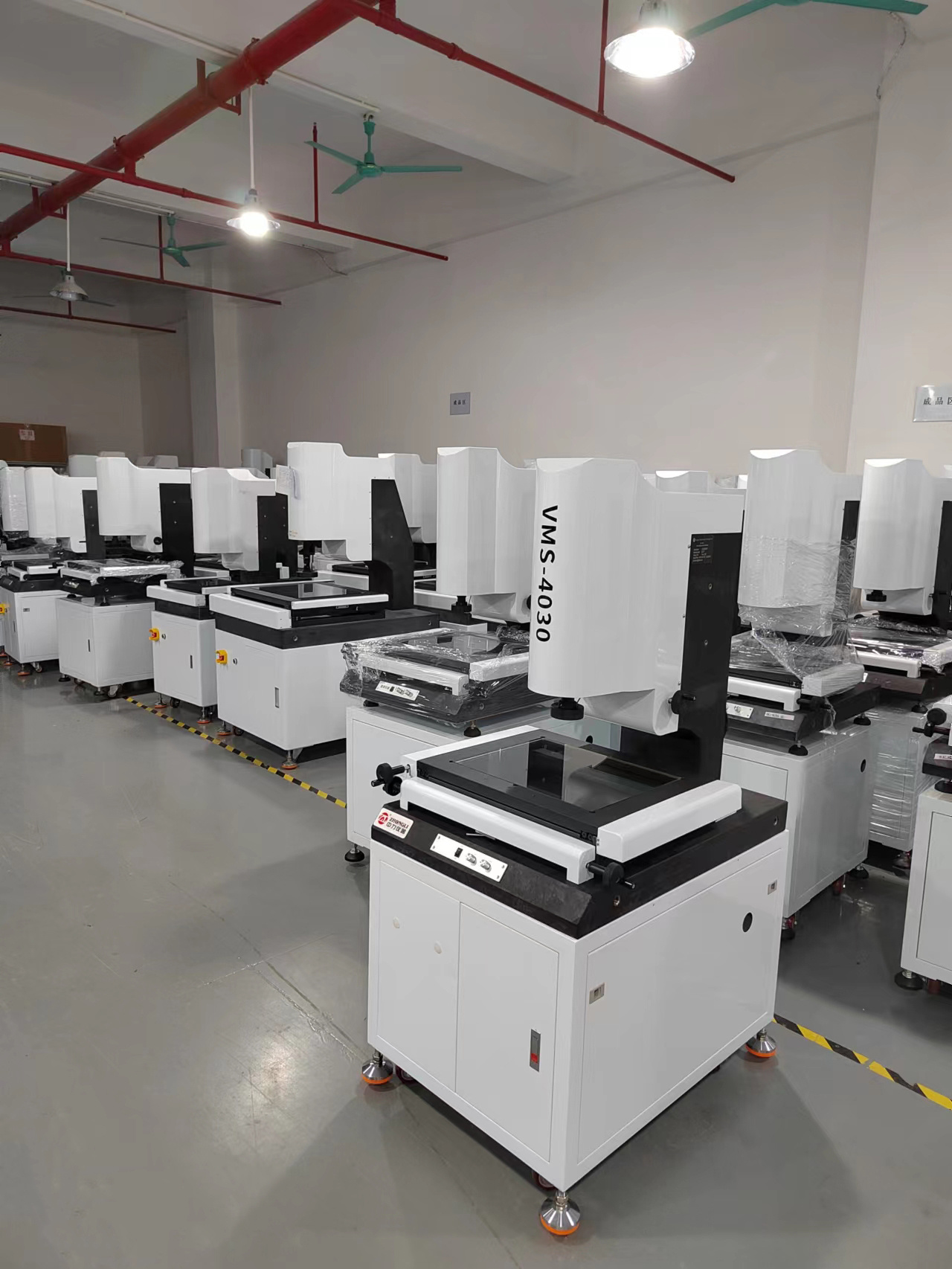

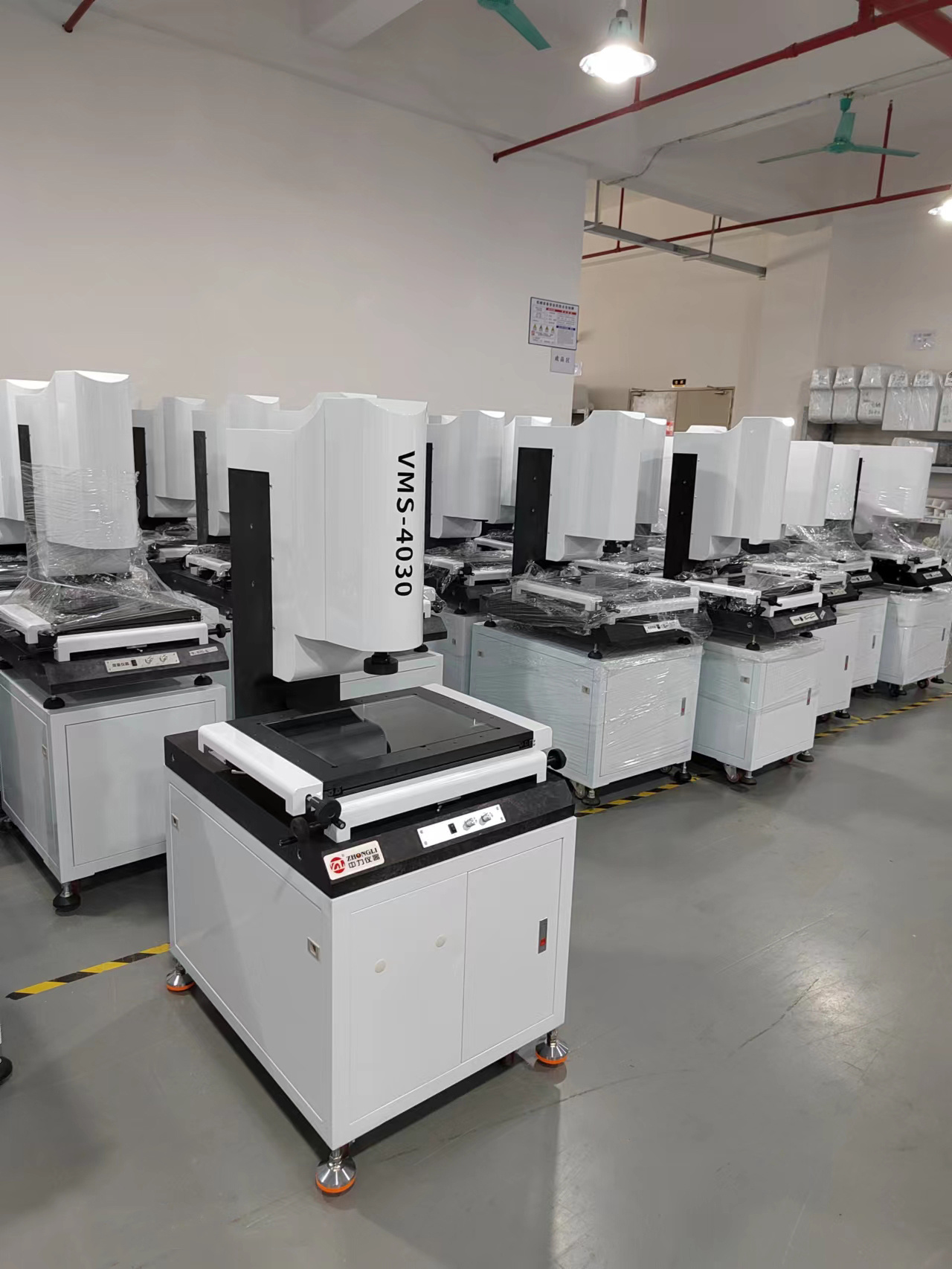

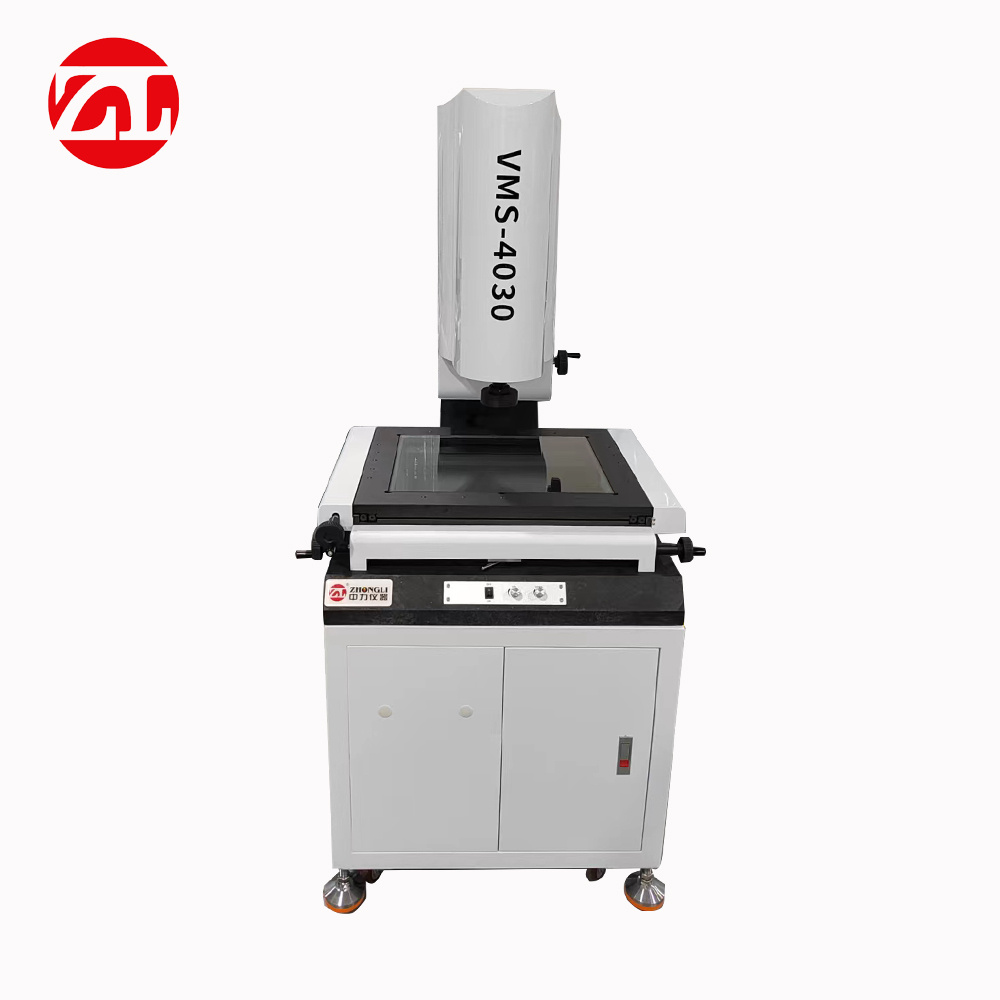

Video Measurement Machine je vybaveno nejvýkonnějším softwarem pro ruční měření obrazu v oboru, který dokáže dosáhnout přesného měření bodů, čar, kružnic a dalších prvků, a má výkonnou funkci výstupu zpráv, která je vhodná zejména pro měření různých typů výrobků v malé dávky. Široce používán ve formách, strojírenství, elektronice a dalších odvětvích přesného hardwaru.
Představení produktu:
Video Measurement Machine je vybaveno nejvýkonnějším softwarem pro ruční měření obrazu v oboru, který dokáže dosáhnout přesného měření bodů, čar, kružnic a dalších prvků, a má výkonnou funkci výstupu zpráv, která je vhodná zejména pro měření různých typů výrobků v malé dávky. Široce používán ve formách, strojírenství, elektronice a dalších odvětvích přesného hardwaru.
Vlastnosti:
Použití optických principů, bezkontaktní zkušební měření.
Platí pro všechna pole, kde je účelem dvousouřadnicové měření.
Je to nejlepší řešení měření pro malé, tenké, měkké a součásti.
Může dosáhnout přesného měření bodů, čar, kružnic, úhlů a dalších prvků.
A má výkonnou funkci výstupu zpráv, vysoce kvalitní, hospodárné a praktické.
Technické parametry:
|
Model |
ZDL2010 |
ZDL3020 |
ZDL4030 |
ZDL5040 |
|
zdvih (mm) |
200*100*200 |
300*200*200 |
400*300*200 |
500 *400*200 |
|
Celkové rozměry (mm) |
525*677*980 |
625*777*1080 |
725*877*1180 |
825*1077*1280 |
|
Pracovní stůl (mm) |
360*260 |
460*360 |
560*460 |
660*560 |
|
Hmotnost stroje (kg) |
220 |
280 |
350 |
420 |
|
Nosnost skla (kg) |
25 |
25 |
25 |
25 |
|
Zdvihová vzdálenost osy Z (mm) |
200 |
|||
|
Pracovní vzdálenost (mm) |
90 |
|||
|
Přesnost měření (um) |
XY (3 + L / 200) um (přesnost optického měření výšky v ose Z 0,02 mm) |
|||
|
Rozlišení měřítka mřížky |
0,5 um |
|||
|
Rozlišení CCD |
Průmyslová kvalita: 800řádkový barevný CCD s vysokým rozlišením |
|||
|
Zoom Zvětšení objektivu |
0,7-4,5X |
|||
|
Celkové zvětšení |
30-180 krát |
|||
|
Objekt Zorné Pole |
7-1,1 mm |
|||
|
Světelný zdroj |
Plošné světlo, obrysové světlo: bílá LED, jas plynule nastavitelný |
|||
|
Napájení |
220 V ± 10%, 50 Hz elektrické zařízení vyžaduje spolehlivé uzemnění: zemní odpor je menší než 4 ohmy |
|||
|
Pracovní prostředí |
Teplota 20℃±5℃ Změna teploty﹤2℃/hod Vlhkost 30-80% Vibrace﹤0,002g Méně než 15Hz |
|||
