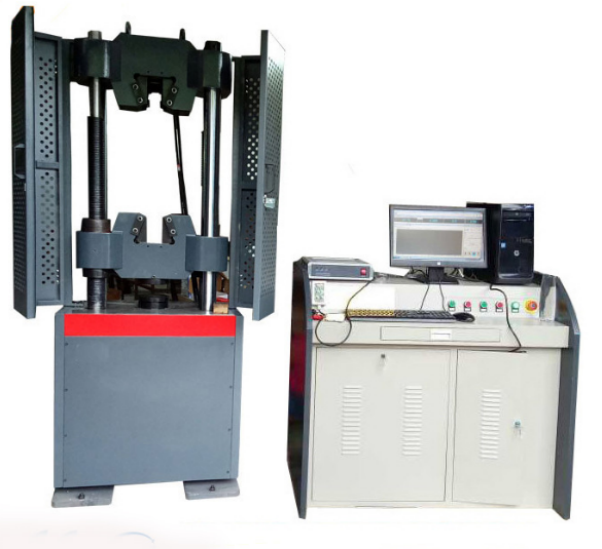

آلة اختبار المواد الهيدروليكية ذات السيرفو الحاسوبي ZL-8009B (100T)

مقدمة:

يتكون الإطار الرئيسي من أربعة أعمدة وبرغيين وأسطوانة زيت أسفل النوع، وتقع مساحة الشد فوق الإطار الرئيسي، وتقع مساحة اختبار الضغط والانحناء بين الشعاع السفلي للإطار الرئيسي والطاولة. يعتمد نظام قياس البيانات والتحكم على محول A/D عالي الدقة لجمع بيانات القوة والإزاحة والتشوه على التوالي، والذي يتميز بدقة قياس عالية وموثوقية جيدة، ويلبي متطلبات GB وISO وASTM وغيرها من المعايير لاختبارات الشد والضغط والانحناء والقص المعدنية.

نظام النقل:

يتم رفع العارضة السفلية بواسطة محرك من خلال المخفض وآلية محرك السلسلة ومحرك ملزمة المسمار لتحقيق تعديل مساحة التمدد والضغط.

ثالثا، النظام الهيدروليكي

يتدفق الزيت الهيدروليكي في خزان الزيت من خلال مضخة الضغط العالي التي تعمل بالمحرك إلى دائرة الزيت، ويتدفق عبر فلتر الزيت عالي الضغط، ويرسل صمام الزيت مرة أخرى إلى الأسطوانة. يجمع الكمبيوتر البيانات ويحللها من خلال المستشعر ويعرض القيمة بالساعة، ويتحكم جهاز الاختبار في معدل التدفق من خلال صمام تغذية الزيت لتحقيق معدل سريع وبطيء لقوة الاختبار.

نظام التحكم:

l دعم اختبارات الشد والضغط والقص والانحناء وغيرها من الاختبارات؛

l ضبط صمام تغذية الزيت والعودة يدويًا، مع تشغيل بسيط ومرن؛

lيدعم تخصيص معلمات الاختبار؛

l يعتمد نموذج تقرير EXCEL المفتوح ويدعم تنسيق التقرير المحدد من قبل المستخدم؛

l الاستعلام عن نتائج الاختبار وطباعتها بمرونة وسهولة، ودعم طباعة عينات متعددة وفرز عناصر الطباعة المخصصة؛

يأتي البرنامج مع وظائف تحليل الاختبار القوية؛

يدعم البرنامج مستويين من إدارة التسلسل الهرمي (المسؤول، المختبر) وحقوق إدارة المستخدم؛

جهاز حماية السلامة

عندما تتجاوز قوة الاختبار 31111111111 من الحد الأقصى لقوة الاختبار، يتم إيقاف تشغيل محرك مضخة الزيت وحماية الحمل الزائد.

عندما يرتفع المكبس إلى موضع الحد العلوي، حماية الحد، يتوقف محرك مضخة الزيت.

عندما ينزل الشعاع إلى الموضع المحدد، تتوقف حماية الحد، المخفض.

المؤشرات الفنية:

تكوين النظام:
