مقدمة:

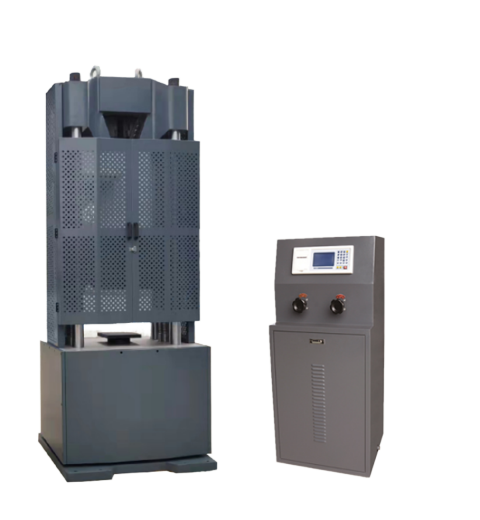

تتكون الآلة الرئيسية من أربعة أعمدة وبرغيين والأسطوانة أسفل النوع، وتقع مساحة الشد فوق الآلة الرئيسية، وتقع مساحة اختبار الضغط والانحناء بين الشعاع السفلي للآلة الرئيسية وطاولة العمل. تعتمد أداة قياس القوة على شاشة الكريستال السائل عالية الدقة، والبيانات التجريبية مريحة وبديهية.
مقدمة:
تتكون الآلة الرئيسية من أربعة أعمدة وبرغيين والأسطوانة أسفل النوع، وتقع مساحة الشد فوق الآلة الرئيسية، وتقع مساحة اختبار الضغط والانحناء بين الشعاع السفلي للآلة الرئيسية وطاولة العمل. تعتمد أداة قياس القوة على شاشة الكريستال السائل عالية الدقة، والبيانات التجريبية مريحة وبديهية.
نظام النقل
يتم رفع العارضة السفلية بواسطة محرك من خلال المخفض وآلية محرك السلسلة ومحرك ملزمة المسمار لتحقيق تعديل مساحة التمدد والضغط.
ثالثا، النظام الهيدروليكي
يدخل الزيت الهيدروليكي الموجود في خزان الزيت إلى دائرة الزيت من خلال مضخة الضغط العالي التي يعمل بها المحرك، ويتدفق عبر فلتر الزيت عالي الضغط، ويرسل صمام الزيت مرة أخرى ويدخل أسطوانة الزيت. تجمع أداة قياس القوة البيانات وتحللها من خلال المستشعر، وتعرض قيمة القوة كل ساعة. يتحكم جهاز الاختبار في معدل التدفق من خلال صمام تغذية الزيت لتحقيق معدل قوة الاختبار السريع والبطيء.
نظام قياس القوة:
دعم اختبارات الشد والضغط والقص والانحناء وغيرها من الاختبارات؛
ضبط صمام تغذية الزيت وإرجاعه يدويًا، مع تشغيل بسيط ومرن؛
دعم تخصيص معلمات الاختبار؛
قياس القوة الإلكترونية، منحنى وقت اختبار قوة شاشة LCD، قوة الاختبار، ذروة قوة الاختبار، قوة الخضوع للمواد ذات خصائص الخضوع الواضحة؛
مرنة ومريحة للاستعلام عن نتائج الاختبار؛
مجهزة بطابعة صغيرة.
جهاز حماية السلامة
عندما تتجاوز قوة الاختبار 31111111111 من الحد الأقصى لقوة الاختبار، يتم إيقاف تشغيل محرك مضخة الزيت وحماية الحمل الزائد.
عندما يرتفع المكبس إلى موضع الحد العلوي، حماية الحد، يتوقف محرك مضخة الزيت.
عندما ينزل الشعاع إلى الموضع المحدد، ستتوقف حماية الحد والمخفض.
مؤشرات الأداء والمؤشرات الفنية الرئيسية
|
قوة الاختبار القصوى (كيلو نيوتن) |
1000 |
|
|
قوة الاختبار نطاق القياس |
4%-100% |
لا يوجد مرحلة للرحلة بأكملها، أي ما يعادل 3 مراحل |
|
الخطأ النسبي لقيمة مؤشر قوة الاختبار |
＜±% من القيمة المعروضة |
|
|
اختبار الشد الأقصى المساحة (مم) |
600 |
|
|
مساحة الضغط (مم) |
500 |
|
|
شوط المكبس (مم) |
200 |
|
|
المسافة بين الأعمدة (مم) |
585 |
|
|
الحد الأقصى لنطاق التثبيت للعينة المستديرة (مم) |
Φ13-Φ40 |
|
|
الحد الأقصى للضغط سمك المسطح العينة (مم) |
0-30 |
|
|
أقصى عرض لربط العينة المسطحة (مم) |
75 |
|
|
حجم اللوحة (مم) |
φ160 مم |
|
|
وضع التثبيت |
المشبك الهيدروليكي التلقائي |
|
|
أبعاد الرئيسي الماكينة (مم) |
900*710*2250 |
|
|
حجم مصدر النفط وحدة التحكم (مم) |
600×500×1250 |
|
|
إجمالي قوة المحرك (كيلوواط) |
2 |
|
|
الوزن الإجمالي (كجم) |
2750 |
