مقدمة:

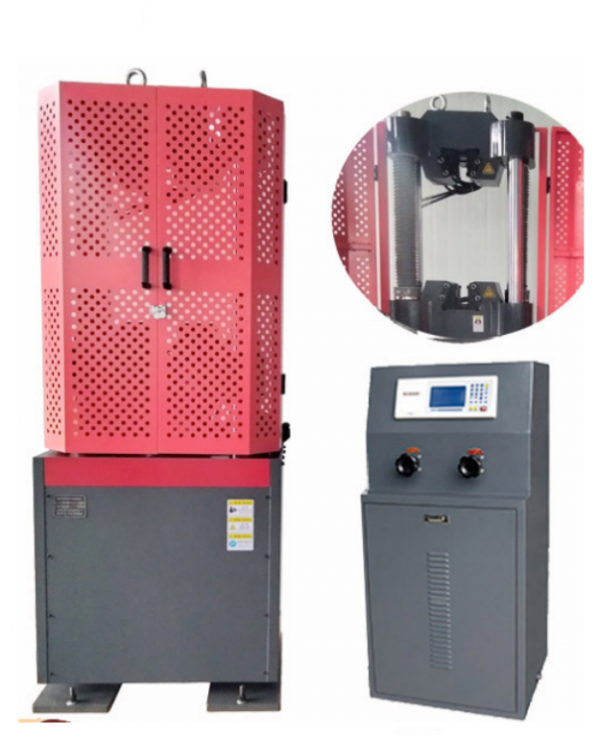

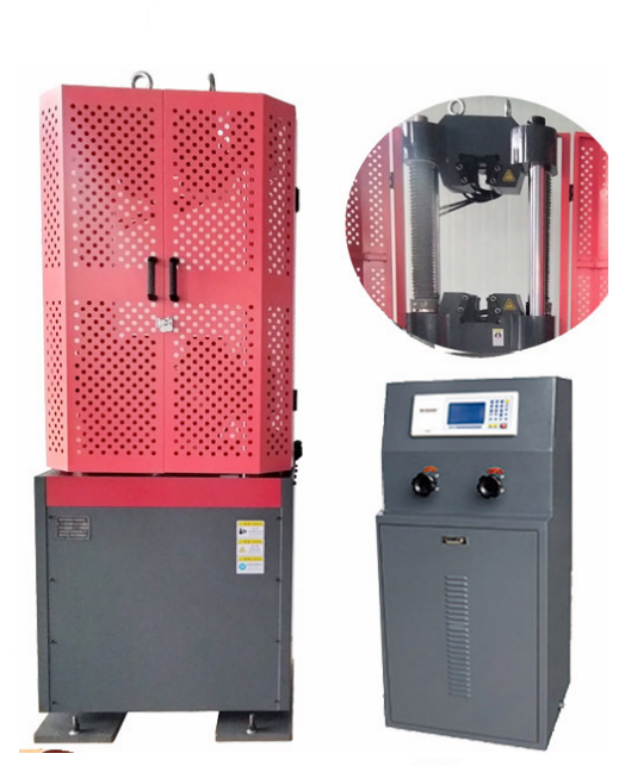

يتكون الإطار الرئيسي من عمودين وبرغيين وأسطوانة زيت أسفل النوع، وتقع مساحة الشد فوق الإطار الرئيسي، وتقع مساحة اختبار الضغط والانحناء بين الشعاع السفلي للإطار الرئيسي والطاولة. يعتمد جهاز قياس القوة على شاشة الكريستال السائل عالية الدقة، والبيانات التجريبية مريحة وبديهية.
مقدمة:
يتكون الإطار الرئيسي من عمودين وبرغيين وأسطوانة زيت أسفل النوع، وتقع مساحة الشد فوق الإطار الرئيسي، وتقع مساحة اختبار الضغط والانحناء بين الشعاع السفلي للإطار الرئيسي والطاولة. يعتمد جهاز قياس القوة على شاشة الكريستال السائل عالية الدقة، والبيانات التجريبية مريحة وبديهية.
نظام النقل:
يعتمد رفع الشعاع السفلي على المحرك من خلال المخفض، وآلية محرك السلسلة، ونقل ملزمة المسمار، لتحقيق تعديل مساحة الشد والضغط.
النظام الهيدروليكي:
يتدفق الزيت الهيدروليكي في خزان الزيت من خلال مضخة الضغط العالي التي تعمل بالمحرك إلى دائرة الزيت، ويتدفق عبر فلتر الزيت عالي الضغط، ويرسل صمام الزيت مرة أخرى إلى الأسطوانة. تجمع أداة قياس القوة البيانات وتحللها من خلال المستشعر وتعرض قيمة القوة في ذلك الوقت. يتحكم جهاز الاختبار في معدل التدفق من خلال صمام تغذية الزيت لتحقيق سرعة معدل قوة الاختبار.
نظام قياس القوة:
دعم اختبارات الشد والضغط والقص والانحناء وغيرها من الاختبارات؛
ضبط صمام تغذية الزيت وإرجاعه يدويًا، مع تشغيل بسيط ومرن؛
دعم تخصيص معلمات الاختبار؛
قياس القوة الإلكترونية، منحنى وقت اختبار قوة شاشة LCD، قوة الاختبار، ذروة قوة الاختبار، قوة الخضوع للمواد ذات خصائص الخضوع الواضحة؛
مرنة ومريحة للاستعلام عن نتائج الاختبار؛
مجهزة بطابعة صغيرة.
جهاز حماية السلامة
عندما تتجاوز قوة الاختبار 31111111111 من الحد الأقصى لقوة الاختبار، يتم إيقاف تشغيل محرك مضخة الزيت وحماية الحمل الزائد.
عندما يرتفع المكبس إلى موضع الحد العلوي، حماية الحد، يتوقف محرك مضخة الزيت.
عندما ينزل الشعاع إلى الموضع المحدد، ستتوقف حماية الحد والمخفض.
مؤشرات الأداء والمؤشرات الفنية الرئيسية
|
قوة الاختبار القصوى (كيلو نيوتن) |
600 |
|
|
نطاق قياس قوة الاختبار |
4%-100% |
لا يوجد مرحلة للرحلة بأكملها، أي ما يعادل 3 مراحل |
|
الخطأ النسبي قيمة مؤشر قوة الاختبار |
＜±% من القيمة المعروضة |
|
|
اختبار الشد الأقصى المساحة (مم) |
600 |
|
|
مساحة الضغط (مم) |
500 |
|
|
شوط المكبس (مم) |
200 |
|
|
المسافة بين الأعمدة (مم) |
450 |
|
|
الحد الأقصى لنطاق التثبيت من العينة المستديرة (مم) |
Φ6-13، Φ13-Φ40 |
|
|
أقصى سمك تثبيت للعينة المسطحة (مم) |
0-30 |
|
|
الحد الأقصى لعرض المشبك العينة المسطحة (مم) |
75 |
|
|
حجم اللوحة (مم) |
φ160 مم |
|
|
المسافة القصوى بين نقطتي نقطة محور الانحناء (مم) |
300 |
|
|
لفة دعم الانحناء العرض (مم) |
140 |
|
|
وضع التثبيت |
مشبك الإسفين |
|
|
حجم المضيف (مم) |
750*600*2100 |
|
|
حجم وحدة التحكم في مصدر الزيت (مم) |
600×500×1250 |
|
|
إجمالي قوة المحرك (كيلوواط) |
2 |
|
|
الوزن الإجمالي (كجم) |
1600 |
|
قائمة تكوينات المصنع القياسية
|
آلة اختبار الحاسوب الرئيسي |
عمودين، عمودين براغي، نوع أسطواني لأسفل |
مجموعة واحدة |
|
مستشعر قوة الضغط |
600 كيلو نيوتن |
1 فقط |
|
القياس و التحكم في مصدر الزيت |
تكنولوجيا خاصة |
مجموعة واحدة |
|
نظام التحكم الكهربائي |
تكنولوجيا خاصة |
مجموعة واحدة |
|
عينة مستديرة أدوات التمدد المساعدة |
Φ6-13،Φ13-Φ26،Φ26-Φ40 |
دفعات اختيارية 2 |
|
مساعدو الشد للعينات المسطحة |
0-15 ملم |
مجموعة واحدة |
|
مساعدات الضغط |
φ160 مم |
مجموعة واحدة |
|
دليل التعليمات وشهادة المطابقة وقائمة التعبئة |
———– |
مجموعة واحدة |
