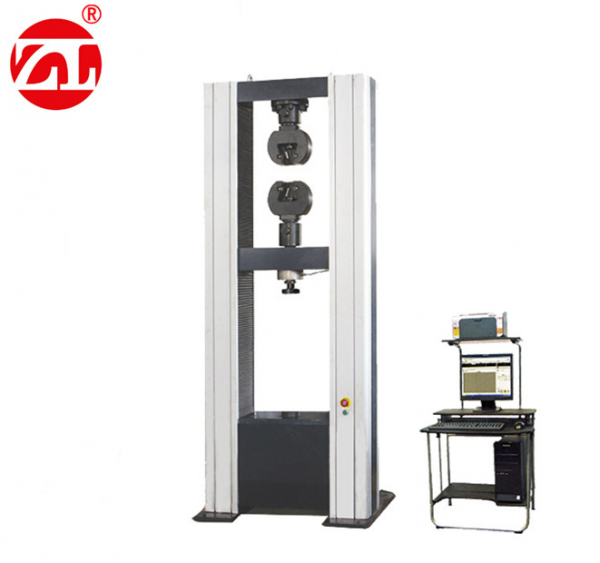

آلة اختبار عالمية بمحرك سيرفو حاسوبي ZL-8007B (30T)

مجالات الاستخدام:

يستخدم المنتج على نطاق واسع في اختبار الخواص الميكانيكية للمواد المعدنية وغير المعدنية مثل الشد والضغط والانحناء والقص. مع مجموعة واسعة من الملحقات، يمكن استخدامه أيضًا لاختبار الخواص الميكانيكية للمقاطع والمكونات. في مجال اختبار المواد مثل الحبال والشريط والحرير والمطاط والبلاستيك وما إلى ذلك، حيث يكون تشوه العينة كبيرًا وسرعة الاختبار سريعة، فإنه يتمتع أيضًا بآفاق تطبيق واسعة جدًا. ينطبق على مراقبة الجودة والتدريس والبحث والفضاء والحديد والصلب والمعادن والسيارات والبناء ومواد البناء وغيرها من مجالات الاختبار.

استنادا إلى المعايير:

يتوافق مع متطلبات المعيار الوطني GB/T228.1-2010 "طريقة اختبار الشد في درجة حرارة الغرفة للمواد المعدنية"، ومتطلبات GB/T7314-2005 "طريقة اختبار ضغط المعادن"، بما يتماشى مع معايير GB وISO وASTM وDIN وغيرها من معايير معالجة البيانات. ويمكنه تلبية متطلبات المستخدمين والمعايير المقدمة.

الوصف الرئيسي:

1.الحاسوب الرئيسي:

تعتمد الآلة على هيكل باب مزدوج المساحة، وشد المساحة العلوية، وضغط المساحة السفلية، والانحناء. يتم رفع العارضة المتقاطعة بشكل تدريجي. يعتمد جزء النقل على حزام مسنن متزامن بقوس دائري، ونقل ملزمة لولبية، ونقل سلس، وضوضاء منخفضة. يعمل نظام تباطؤ الحزام المسنن المتزامن المصمم خصيصًا وملزمة الكرة اللولبية الدقيقة على دفع حركة العارضة المتحركة لآلة الاختبار لتحقيق نقل خالٍ من الفجوات.

2. المرفق:

التكوين القياسي: ملحقات الشد من النوع الإسفيني، وملحقات الضغط لكل مجموعة.

3.نظام القياس والتحكم الكهربائي:

(1) استخدام نظام سيرفو التيار المتردد ومحرك السيرفو، والأداء المستقر والموثوق به، مع أجهزة حماية ضد التيار الزائد، والجهد الزائد، والسرعة الزائدة، والحمل الزائد وغيرها من أجهزة الحماية.

(2) مع وظائف الحماية من الحمل الزائد والتيار الزائد والضغط الزائد وحدود الإزاحة العلوية والسفلية والتوقف في حالات الطوارئ.

(3) تضمن وحدة التحكم المدمجة أن يتمكن جهاز الاختبار من تحقيق التحكم في الحلقة المغلقة للمعلمات مثل قوة الاختبار وتشوه العينة وإزاحة الشعاع، ويمكنه تحقيق اختبارات مثل قوة الاختبار المتساوية والإزاحة المتساوية والإجهاد المتساوي ودورة الحمل المتساوية ودورة التشوه المتساوية. يمكن التبديل بسلاسة بين أوضاع التحكم المختلفة.

(4) في نهاية الاختبار، يمكن العودة إلى الوضع الأولي للاختبار يدويًا أو تلقائيًا بسرعة عالية.

(5) تحقيق المعنى الحقيقي للصفر المادي، وتعديل المكسب والتحول التلقائي، والصفر، والمعايرة وتخزين قياس قوة الاختبار، دون أي رابط تعديل تناظري، ودائرة التحكم متكاملة للغاية.

(6) دائرة التحكم الكهربائية مع الإشارة إلى المعايير الدولية، بما يتماشى مع المعايير الكهربائية لآلة الاختبار الوطنية، وقدرة قوية على مكافحة التداخل، لضمان استقرار وحدة التحكم، ودقة البيانات التجريبية.

(7) مع واجهة شبكة لنقل البيانات وتخزينها وطباعة السجلات وطباعة النقل الشبكي، ويمكن توصيلها بشبكة LAN الداخلية أو شبكة الإنترنت.

4. وصف الخصائص الوظيفية الرئيسية للبرنامج

يتم استخدام برنامج القياس والتحكم في آلة الاختبار العالمية الإلكترونية التي يتم التحكم فيها بواسطة الكمبيوتر الدقيق لمختلف اختبارات المعادن وغير المعادن (مثل اللوحة الاصطناعية، وما إلى ذلك)، وفقًا للمعايير المقابلة لإكمال القياس والعرض في الوقت الفعلي والتحكم في الوقت الفعلي ومعالجة البيانات وإخراج النتائج والوظائف الأخرى.

(1) إدارة السلطة الفرعية، مستويات مختلفة من المشغلين لديهم امتيازات تشغيل مختلفة، ويمكن تشغيل القائمة والمحتويات الأخرى بشكل مختلف، ليس فقط لجعل تشغيل المشغلين العاديين بسيطًا ومريحًا وسريعًا، ولكن أيضًا حماية فعالة للنظام؛

(2) القياس في الوقت الحقيقي وعرض قوة الاختبار وقيمة الذروة والإزاحة والتشوه والإشارات الأخرى؛ تحقيق الاستحواذ والتحكم في الوقت الحقيقي تحت أنظمة التشغيل Win2000 وWinXP وغيرها من منصات وضع NT؛ وتحقيق التوقيت الدقيق وأخذ العينات عالية السرعة؛

(3) تحقيق عرض شاشة في الوقت الفعلي لتشوه الحمل، وإزاحة الحمل ومنحنيات الاختبار الأخرى، والتي يمكن تبديلها للمراقبة في أي وقت، وهي مريحة للغاية لتكبير وتقليل المنحنى؛

(4) يتم تنفيذ تخزين الكمبيوتر والإعداد والتحميل والوظائف الأخرى لمعلمات الاختبار والتصفير والمعايرة وغيرها من العمليات من البرنامج، ويمكن تخزين كل معلمة ونقلها بسهولة، بحيث يمكن تبديل المضيف مع أجهزة استشعار متعددة بسهولة، ولا يوجد حد لعددها؛

(5) دعم مجموعة متنوعة من أوضاع التحكم، بما في ذلك الإزاحة الحركية المتساوية الحلقة المفتوحة والقوة الحركية المتساوية، والإجهاد الحركي المتساوي وأوضاع التحكم الأخرى في الحلقة المغلقة؛ وإعطاء منحنيات مرجعية قياسية في عملية تصحيح معلمات الحلقة المغلقة بواسطة المشغلين الكبار، بحيث يمكن للمستخدمين ملاحظة تأثير كل معلمة على تأثير الحلقة المغلقة.

(6) مع نظام الخبراء لإعداد وضع التحكم في عملية الاختبار الذكي، يتم توفير مبرمج قابل للبرمجة تلقائيًا للمستخدمين المحترفين. يمكن للمستخدمين الجمع بشكل مرن بين مجموعة متنوعة من أوضاع التحكم وسرعة التحكم وفقًا للقواعد وفقًا للاحتياجات الفعلية، وإعداد برنامج التحكم المناسب لاحتياجاتهم. سيتحكم برنامج القياس والتحكم تلقائيًا في عملية الاختبار وفقًا لإعدادات المستخدم.

(7) استخدام التفاعل بين الإنسان والحاسوب لتحليل البيانات. تلبي طريقة المعالجة متطلبات "طرق اختبار الشد في درجة حرارة الغرفة GB/T 228-2002 للمواد المعدنية" المستخدمة على نطاق واسع، والتي يمكنها حساب معلمات الأداء المختلفة تلقائيًا مثل معامل المرونة، وقوة الخضوع، وقوة التمدد غير المتناسبة المحددة، وما إلى ذلك. كما يمكنها التدخل يدويًا في عملية التحليل لتحسين دقة التحليل؛ ويمكن أيضًا إجراء معالجة أخرى للبيانات وفقًا للمعايير التي يوفرها المستخدم.

(8) يتم تخزين بيانات الاختبار في ملفات نصية لتسهيل استعلام المستخدم، وكذلك إعادة معالجة بيانات الاختبار باستخدام أي برنامج عام لإعداد التقارير ومعالجة النصوص التجارية، مع تسهيل نقل البيانات عبر الشبكة؛

(9) يمكنه تسجيل وحفظ منحنى البيانات لعملية الاختبار بأكملها، ولديه وظيفة توضيحية لتحقيق إعادة إنتاج منحنى الاختبار. يمكنه أيضًا إجراء تراكب المنحنيات والمقارنة، وهو مناسب للمقارنة والتحليل؛

(10) يمكن طباعة تقرير الاختبار بالتنسيق المطلوب من قبل المستخدم. يمكن للمستخدمين اختيار المعلومات الأساسية لإخراج التقرير ونتائج الاختبار ومحتوى منحنى الاختبار لتلبية الاحتياجات المختلفة؛

(11) يتم تحقيق الصفر الرقمي والمعايرة التلقائية لقوة الاختبار والتشوه، مما يسهل التشغيل ويحسن موثوقية الماكينة. يتم تخزين إعدادات نظام المعلمات المختلفة في شكل ملفات، والتي يسهل حفظها واستعادتها؛

(12) يمكن تطبيقه على أنظمة تشغيل مختلفة مثل Win98 وWin2000 وWinXP. يمكن إجراء التحكم في عملية الاختبار وتغيير سرعة حركة الشعاع وإدخال المعلمات وغيرها من العمليات باستخدام لوحة المفاتيح والفأرة، وهو سهل وسريع الاستخدام؛

(13) يمكنه التعرف تلقائيًا على التحكم في التوجيه الخارجي ودعمه، مما يجعله مناسبًا عند تحميل العينات وتثبيتها؛

(14) مع وظيفة التوقف التلقائي للحماية من الحمل الزائد، ويمكن تحديد كسر العينة تلقائيًا والتوقف التلقائي. وفقًا لمتطلبات المستخدم المختلفة، سيتم إضافة وظائف البرنامج المذكورة أعلاه أو طرحها أو تعديلها للتغيير.

المؤشرات الفنية:
