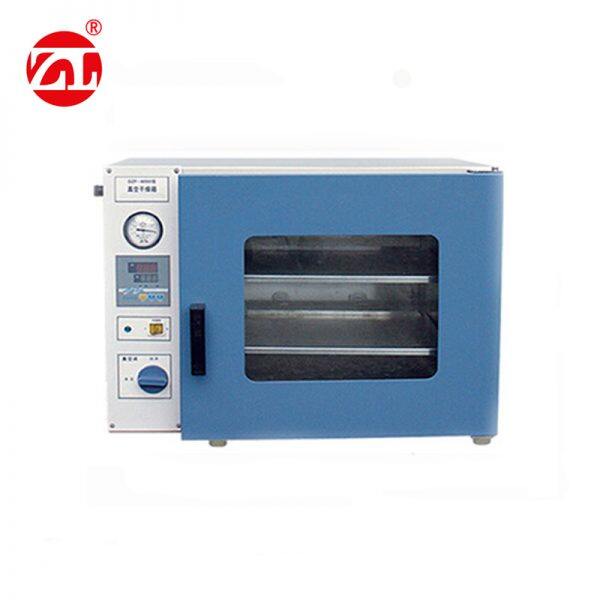

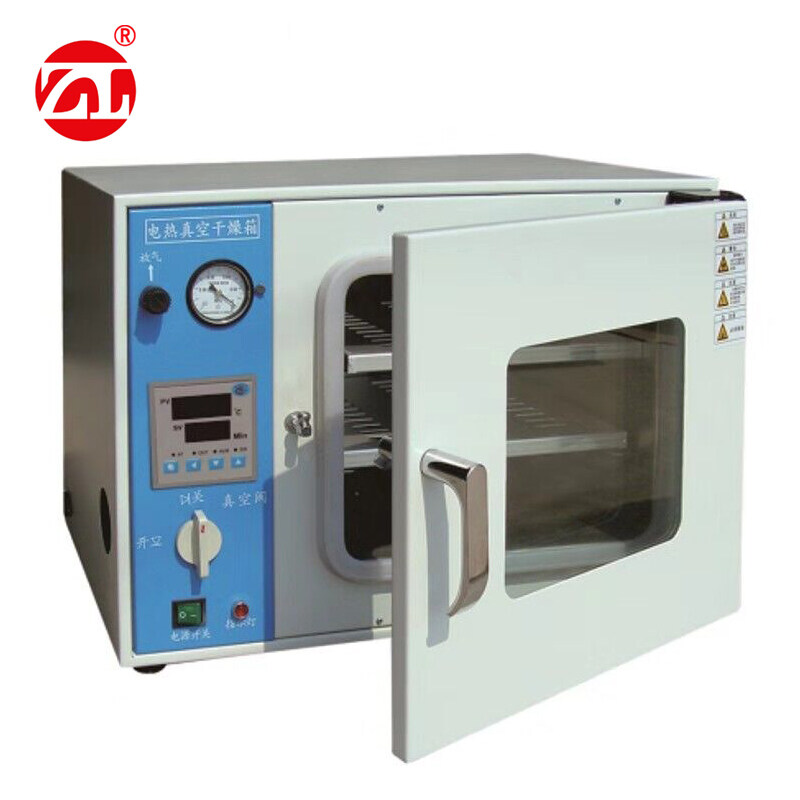

يُطلق على فرن التجفيف الفراغي أيضًا اسم فرن التجفيف الفراغي بشاشة رقمية، أو فرن التجفيف الفراغي، أو فرن التجفيف الفراغي المصنوع من الفولاذ المقاوم للصدأ
تم تصميم فرن التجفيف الفراغي لتجفيف المواد الحساسة للحرارة وسهلة التحلل وسهلة الأكسدة، ويمكن ملؤه بالغاز الخامل إلى الداخل، وخاصة بالنسبة لبعض العناصر ذات التركيب المعقد يمكن تجفيفها بسرعة أيضًا، استوديو مستطيل الشكل، بحيث يصل الحجم الفعال إلى الحد الأقصى، عناصر التسخين على شكل حرف U محاطة بالجدار الخارجي للبطانة الداخلية، حشوة القطن العازل للعزل الحراري، وحدة تحكم درجة حرارة الكمبيوتر الصغيرة، يمكن ضبط معلمات التحكم تلقائيًا وفقًا لحجم حمل درجة الحرارة المحيطة، دقة التحكم في درجة الحرارة موثوقة، باب زجاجي مزدوج الطبقة مقوى ومضاد للرصاص لمراقبة الأشياء داخل غرفة العمل في لمحة. يمكن تعديل إغلاق باب الصندوق، والتشكيل الكلي لحلقة ختم الباب السيليكوني لضمان تأثير الختم، الاستوديو مصنوع من لوحة الفولاذ المقاوم للصدأ، والتخزين والتدفئة والتجفيف في حالة عدم وجود الأكسجين أو البيئة المليئة بالغاز الخامل، لذلك لن يكون هناك أكسدة. مزود بمضخة فراغ وأنبوب فراغ يمكن استخدامه لاستخراج اختبار الفراغ.
المعايير الفنية:
|
1.مدى درجة الحرارة
|
10-200 درجة مئوية
|
|
2.درجة الموجة
|
±%1
|
|
3.دقة العرض
|
1 درجة مئوية
|
|
4.الفضاء الحقيقي
|
<133 باسكال
|
|
5.حجم الاستوديو
|
300*300*275 ملم (العمق*العرض*الارتفاع ملم)
|
|
6.الأبعاد التقريبية
|
550*640*540 ملم (العمق*العرض*الارتفاع ملم)
|
|
7.قوة التدفئة
|
400 واط
|
|
8.مزود الطاقة
|
220 فولت 50 هرتز
|
|
9.تكوين القسم
|
1 كتلة
|
|
10.الوزن الصافي حوالي
|
32 كجم
|
|
11.الوزن الإجمالي في علبة كرتون
|
40كجم
|
|
12.حجم التعبئة حوالي
|
550*640*540 (العمق*العرض*الارتفاع مم)
|
سمات:
- استوديو مكعب لتحقيق أقصى قدر من الحجم الفعال، وجهاز التحكم في درجة الحرارة بالكمبيوتر الصغير، والتحكم في درجة الحرارة بدقة وموثوقية.
- يُمكن للباب الزجاجي المزدوج المقوى والمضاد للرصاص رؤية الأشياء الموجودة في غرفة العمل بنظرة واحدة.
- يمكن تعديل إحكام إغلاق الباب، وتضمن حلقة ختم الباب المطاطية المصنوعة من السيليكون والمكونة بشكل متكامل درجة عالية من الفراغ في الصندوق.
- تم تصنيع الاستوديو من الفولاذ المقاوم للصدأ لضمان متانة المنتج.
- يتم إجراء التخزين والتسخين والاختبار والتجفيف في غياب الأكسجين أو ملئه بغاز خامل حتى لا يتأكسد.
- أقصر وقت تسخين، مقارنة مع فرن التجفيف الفراغي التقليدي، يتم تقليل وقت التسخين بما يزيد عن 501111111111.
- تعمل بيئة الفراغ على تقليل نقطة غليان السائل الذي يحتاج إلى الطرد بشكل كبير، لذلك يمكن تطبيق فرن التجفيف بالفراغ بسهولة على المواد الحساسة للحرارة.
- بالنسبة للعينات التي ليس من السهل تجفيفها، مثل العينات الغروانية والبودرة أو العينات الحبيبية الأخرى، فإن استخدام فرن التجفيف بالفراغ يمكن أن يقلل بشكل فعال من وقت التجفيف.
- يتم استخدام طريقة التجفيف بالتفريغ بعد تنظيف المكونات الميكانيكية المختلفة أو العينات المسامية الأخرى ذات البنية الكاملة، دون ترك أي بقايا بعد التجفيف الكامل.
- أكثر أمانًا في الاستخدام - في ظل ظروف الفراغ أو الخاملة، من الآمن القضاء على احتمالية الانفجار الحراري للأكاسيد.
- 1 بالمقارنة مع فرن التجفيف الذي يعتمد على دوران الهواء، فإن العينات المسحوقة لا يتم نفخها أو نقلها بواسطة الهواء المتدفق.
نظام التدفئة:
- يقع السخان على الجدار الخارجي للمثانة الداخلية، ويستجيب المستشعر لنظام التحكم
- يتم التحكم في خرج التسخين للسخان عن طريق حساب الكمبيوتر الدقيق في الجهاز الذكي
نظام الحماية الأمنية:
- حامي الصمامات
- حماية من ارتفاع درجة الحرارة في الاستوديو، وإنذار بحد أقصى لارتفاع درجة الحرارة وإيقاف التسخين
- حماية من التسرب وحماية من الصدمات الكهربائية لضمان سلامة الاستخدام.
هيكل الصندوق والمواد:
|
مادة الصندوق الخارجي
|
جسم الصندوق الخارجي مصنوع من صفيحة باردة عالية الجودة معالجة بفيلم حمض الفوسفوريك والملح، ثم يتم رشها في درجة حرارة عالية، فولاذ مزدوج الطبقة، باب زجاجي مضاد للرصاص، باب أزرق، جسم صندوق رمادي للكمبيوتر
|
|
مواد الاستوديو
|
باستخدام بطانة من الفولاذ المقاوم للصدأ، ونوع معزز، وطبقتين من الأرفف والأرفف المصنوعة من الفولاذ المقاوم للصدأ،
|
|
مواد العزل
|
ألياف زجاجية قطنية عالية الكثافة، مملوءة بعزل حراري بين الجهة الأمامية والخلفية واليسرى واليمنى والأعلى والأسفل من الصندوق
|
|
مواد الختم
|
يعتمد باب الصندوق وغرفة العمل على شريط ختم مطاطي سيليكوني عالي التمدد ومقاوم لدرجات الحرارة العالية لضمان إحكام إغلاق غرفة العمل.
|
|
درجة حرارة
منفذ القياس
|
يدخل مستشعر PT100 من الجزء الخلفي العلوي للخزانة
|
|
عمود التوصيل
|
يقع عمود توصيل عنصر التسخين في الجزء الخلفي السفلي من الصندوق
|
|
جمراقب
|
يقع على الجانب الأيسر من الصندوق، ومجهز بمقياس ضغط وصمام تنفيس، ونظام تحكم مدمج، وسلك تعويض متصل بالمستشعر
|
|
عنصر التسخين
|
سخان كهربائي من الفولاذ المقاوم للصدأ
|
|
وزن الماكينة
|
حوالي 32 كجم
|
|
التعبئة والتغليف القياسية
|
كرتون
|
