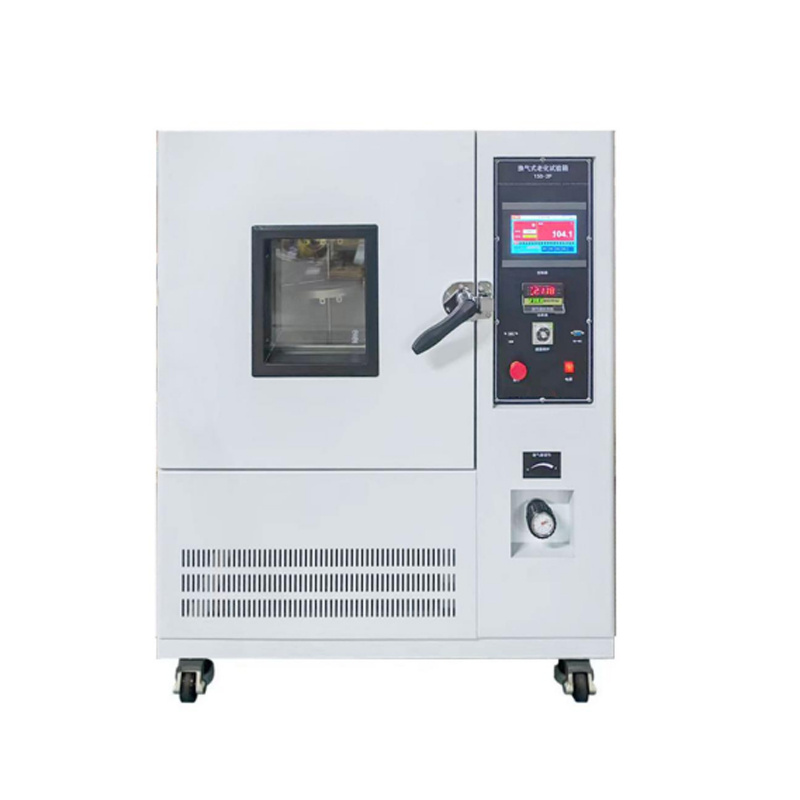

غرفة اختبار الشيخوخة ذات التهوية ZL-6010B (شاشة تعمل باللمس)

ملخص:

غرفة اختبار شيخوخة تبادل الهواء مناسبة للأسلاك، والجلود، والبلاستيك، والمطاط، والأقمشة، وغيرها. بعد التسخين الموحد عند درجة حرارة ووقت محددين، مع الحفاظ على هواء نقي داخل الغرفة، تراقب خصائص العينات قبل وبعد الشيخوخة، مثل مقاومة الاصفرار، وضعف الالتصاق، والانكماش، والاستطالة، ومعدل الرواسب المتبقية، وغيرها، لتحديد خصائص شيخوخة هذه العينات. وللحفاظ على هواء نقي داخل الغرفة أثناء التسخين، زُوّد الجهاز بمعدل تبادل هواء قابل للتعديل خصيصًا للأسلاك والكابلات.

تم تصميم هذه الأداة وفقًا لمتطلبات معيار الاختبار UL1581، وASTM-D2436، وCNS3556، وCNS742، وJIS7212، وJISB7757.

المواصفات الفنية:

شروط الاستخدام:

1. مصدر الطاقة: ثلاثي الطور 380 فولت تيار متردد 50 هرتز
2. درجة الحرارة المحيطة: 5~35 درجة مئوية
3. الرطوبة المحيطة: ≤85%1 رطوبة نسبية

مؤشرات الأداء:

1. مصدر الطاقة: تيار متردد 380 فولت
2. القوة: 6 كيلوواط
3. نطاق درجة الحرارة: محيط +25 درجة مئوية ~ 300 درجة مئوية
4. دقة التحكم: ±0.5 درجة مئوية
5. دقة الدقة: 0.1 درجة مئوية
6. وقت التسخين: من درجة الحرارة المحيطة إلى 300 درجة مئوية، أي ما يقرب من 60 دقيقة.
7. هيكل الآلة والمواد:

    7.1. أبعاد الغرفة الداخلية: 45 سم (العمق) × 50 سم (العرض) × 50 سم (الارتفاع).

    ٧.٢. الأبعاد الخارجية (تقريبًا): ١١٠٠ مم (الطول) × ٦٥٠ مم (العرض) × ١٢٧٥ مم (الارتفاع)

    7.3. مادة الحجرة الداخلية: فولاذ مقاوم للصدأ SUS #؛ الهيكل الخارجي: مطلي.

    7.4. مادة العزل الحراري: صوف صخري عالي الكثافة.

    7.5. السخان: مجموعة واحدة من سخان الأنبوب الحلزوني: تيار متردد 380 فولت 6 كيلو وات.

8. المعدات المساعدة:

    8.1. مفتاح المصهر

    8.2. حماية من الحمل الزائد

    ٨.٣. مجموعة واحدة من جهاز قياس معدل تبادل الهواء. (يحدد معدل تبادل الهواء لفرن التقادم بناءً على استهلاك الطاقة، ويتضمن مقياس واط رقميًا ومؤقتًا رقميًا).

    ٨.٤. مجموعة واحدة من جهاز ضبط معدل تبادل الهواء. قابل للتعديل من ٠ إلى ٢٠٠ مرة/ساعة ضمن درجة حرارة الغرفة (RT) ~ ٢٥٠ درجة مئوية (قياسًا عند ٨٠ درجة مئوية).

    8.5. معدات إضاءة العرض بزاوية واسعة

    8.6. نافذة عرض زجاجية مفرغة متعددة الطبقات

    8.7. رفّان للمختبر / أقراص دوارة

8.8. عداد واط/ساعة واحد

اختبار معدل تبادل الهواء لغرفة اختبار شيخوخة تبادل الهواء

إجراءات الاختبار

1. أغلق جميع فتحات التهوية والأبواب وفتحات مقياس الحرارة والفجوات حول المنفاخ (يمكن إغلاق معظم الأسطح بفعالية باستخدام شريط لاصق حساس للضغط). وصّل عداد واط/ساعة قياسيًا بنظام الطاقة في غرفة التقادم.
2. اضبط درجة حرارة غرفة اختبار الشيخوخة لتكون أعلى من درجة حرارة الغرفة المحيطة بـ 80±2 درجة مئوية. تُقاس درجة الحرارة داخل غرفة الاختبار من نقطة الاختبار المركزية. تُقاس درجة الحرارة المحيطة على بُعد مترين من غرفة الشيخوخة، وعلى بُعد متر واحد على الأقل من الأجسام المحيطة الأخرى، في وضع قريب من مستوى مدخل هواء غرفة الشيخوخة.
3. عندما تصل درجة الحرارة عند نقطة الاختبار في مساحة العمل إلى درجة الحرارة التحكمية أولاً وتستقر لمدة ساعتين، قم بقياس الطاقة الكهربائية التي تستهلكها غرفة الشيخوخة في غضون 60 دقيقة.
4. قم بإزالة جميع الأختام، وافتح منفذ تبادل الهواء، واتبع الطرق الموضحة في المادة 2 والمادة 3 لقياس الطاقة الكهربائية التي تستهلكها غرفة الشيخوخة في غضون 60 دقيقة (إذا كان معدل تبادل الهواء لا يتوافق مع النطاق المحدد، فقم بإعادة ضبط فتحة التهوية).

حساب نتائج الاختبار

5. باستخدام درجات الحرارة المقاسة داخل الغرفة ودرجة الحرارة المحيطة عند إغلاق أو فتح منفذ تبادل الهواء في غرفة اختبار التقادم، احسب المتوسطات الحسابية على التوالي. حوّل استهلاك الطاقة الكهربائية المقاس إلى متوسط القدرة.

ن = 3590 • (P2 – P1) / V • د • △T

أين: N —– معدل تبادل الهواء، مرات/ساعة؛

P1 —- متوسط الطاقة الكهربائية المستهلكة عند الإغلاق، وات؛

P2 —- متوسط الطاقة الكهربائية المستهلكة عند الفتح، وات؛

△T — الفرق بين المتوسط الحسابي لدرجة الحرارة داخل الغرفة ودرجة الحرارة المحيطة، ℃؛

V —- حجم غرفة العمل، لتر؛

د —– كثافة الهواء عند درجة الحرارة المحيطة، جم/لتر.

يجب أن تفي نتيجة حساب الصيغة أعلاه بالمتطلبات التالية:

سعر الصرف الجوي

نوع الحمل القسري: مقسم إلى نوعين، ما يصل إلى 100 مرة / ساعة؛ يجب أن تكون 100 ~ 200 مرة / ساعة قابلة للتعديل.
