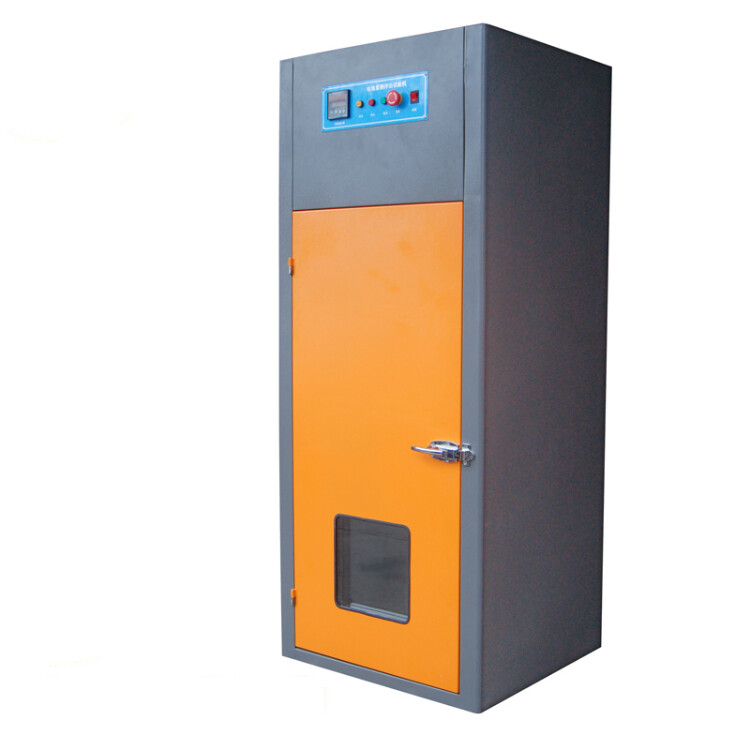

جهاز اختبار التأثير القوي للبطارية ZL-3208

وصف المعدات

الاستخدام:

ضع عينة البطارية على مستوى. ضع عصا بقطر 15.8 مم (5/8 بوصة) في منتصف العينة. يسقط جسم يزن 9.1 كجم أو 10 كجم من ارتفاع معين (610 مم أو 1000 مم) على العينة. في اختبار التأثير، يجب أن يكون المحور الطولي للبطارية الأسطوانية أو المربعة موازيًا للمستوى وعموديًا على المحور الطولي للعمود الفولاذي. يجب أن يكون أطول محور للخلية المربعة عموديًا على العمود الفولاذي. يجب أن يكون أقصى جانب عموديًا على اتجاه التأثير.



    يتم اختبار العينة مرة واحدة فقط.



    يتم وضع حزمة البطارية على طاولة التأثير وتثبيتها في التركيب (يجب أن يكون الجانب الأكبر من حزمة البطارية عموديًا على الطاولة). سيسقط الجسم الذي يبلغ وزنه 10 كجم سقوطًا حرًا من ارتفاع 1.0 متر. يُسمح لحزمة البطارية بالتشوه، ولكن لا ينبغي أن تنفجر أو تشتعل.



مبدأ:

    تم تصميم آلة اختبار التأثير الثقيل وفقًا لـ UL1642 و UL2054. يسقط جسم يزن 9.1 كجم أو 10 كجم من ارتفاع معين (610 مم أو 1000 مم) على العينة. يتصل الجسم بسلك، ويسقط سقوطًا حرًا من أنبوب إلى العينة.



المعايير:



UL1642، UL 2054 معيار بطارية الليثيوم

UN38.3 معيار الاختبار وتنظيم بطارية الليثيوم وحزمة البطارية

IEC62133GB/T 18287-2013 المواصفة العامة لبطاريات الليثيوم أيون للهواتف الخلوية - اختبار التأثير الثقيل

GB/T 31241-2014 متطلبات السلامة لبطارية أيون الليثيوم وحزمة البطاريات للمنتجات الإلكترونية المحمولة

كيو بي/تي2502                المواصفات العامة لبطاريات الليثيوم أيون



تالمعلمة الفنية:

وزن الجسم: 9.1 كجم ± 0.46 كجم (20 ± 1 رطل) و10 كجم

ارتفاع السقوط: 610 مم و1000 مم (قابل للتعديل) أقصى ارتفاع للاختبار 1000 مم

عرض الارتفاع: عرض على العداد، بدقة تصل إلى 1 مم

طريقة التأثير: عندما يتم رفع الكرة إلى ارتفاع معين، تسقط بحرية في الاتجاه الرأسي، دون إمالة أو اهتزاز.

شجرة ويبت: عصا فولاذية بطول 15.8 مم (5/8 بوصة)

مادة الصندوق الداخلي: لوحة من الفولاذ المقاوم للصدأ SUS#304، سمك 1 مم، شريط تيفلون مثبت في موضع 1/3، مقاومة لدرجات الحرارة العالية، مقاومة للتآكل، عزل، سهلة التنظيف

مادة الصندوق الخارجي: طلاء ورنيش الموقد المدلفن على البارد

مخرج الهواء: يقع في الجزء الخلفي من الصندوق، بقطر 120 مم، وقطر قناة العادم الخارجية 110 مم، وهو مناسب للتوصيل بمروحة العادم عالية الطاقة للمختبر؛

مسافة التحكم عن بعد بين وحدة التحكم وصندوق الاختبار: 10 أمتار

الحد الأقصى لحجم البطارية: 550*550*550

باب الصندوق: باب واحد بطبقتين، نافذة مراقبة من الزجاج المقوى متوفرة، قفل بوابة بمقبض بارد، باب مع شريط ضغط من رغوة السيليكون

سطح التأثير العلوي والسفلي: لوحة من الفولاذ المقاوم للصدأ

النافذة المرئية: 300 مم * 300 مم

مصدر الطاقة: 1∮، AC220V، 3A

الطاقة: 700 واط

الوزن: حوالي 150 كجم

الحجم: 7000*800*1650 مم (الطول*العرض*الارتفاع، وحدة التحكم غير متضمنة)



هيكل المعدات:

سطح التأثير العلوي والسفلي: 45# طلاء فولاذ، سمك 15 مم

مادة الصندوق الداخلي: لوحة من الفولاذ المقاوم للصدأ SUS#304، سمك 1 مم

مادة الصندوق الخارجي: طلاء لوح اللف البارد، سمك 1.5 مم

طريقة التأثير: تأثير السقوط الحر

باب الصندوق: باب واحد، طبقتين، نافذة مراقبة متوفرة

قفل البوابة: قفل بوابة بمقبض بارد، من النوع المعزز، كل منهما في الأعلى والأسفل

جهاز الحماية: مفتاح حماية الحد العلوي والسفلي، دبوس الأمان (يقع في الجزء السفلي من الأنبوب، حماية الأمان في حالة انقطاع التيار الكهربائي المفاجئ)، صندوق الاختبار مجهز بجهاز إضاءة للمراقبة المريحة.
