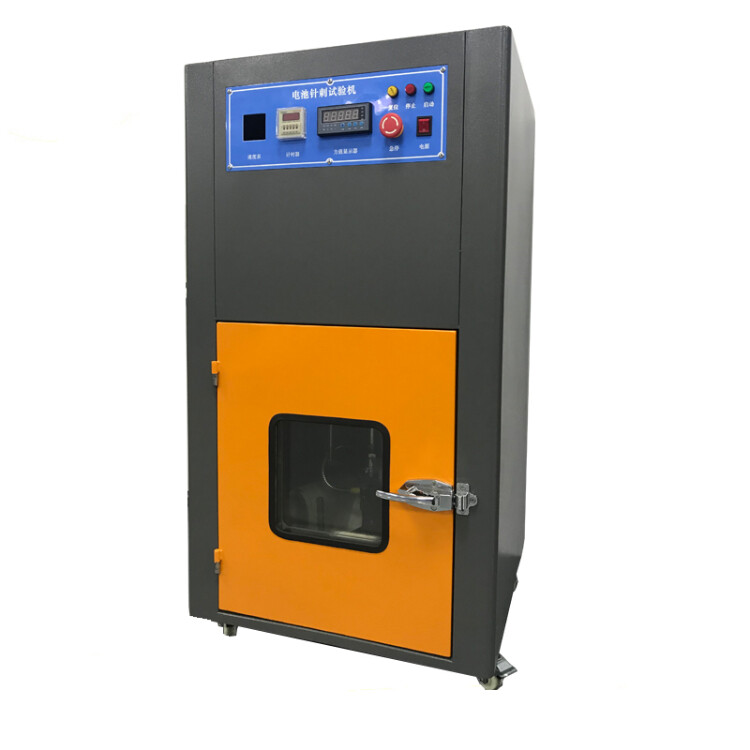

جهاز اختبار ثقب البطارية ZL-3207

صتفاصيل المبدئ من المعدات

غرض الاختبار:هذه الآلة مناسبة لمحاكاة حالة أنواع مختلفة من البطاريات في الاستخدام أو النقل أو التخزين أو التخلص من النفايات المنزلية، عندما تعاني البطارية من الضغط. لا تنفجر البطارية أو تحترق كما هو مؤهل.



طريقة الاختبار:يجب إجراء الاختبارات في درجة حرارة محيطة 20 درجة مئوية ± 5 درجات مئوية، ووضع البطارية مع الترموكبل في خزانة التيار الكهربائي (يتم تثبيت جهات اتصال الترموكبل على سطح البطارية). اثقب البطارية بإبرة من الفولاذ المقاوم للصدأ بقطر 3-8 مم في الموضع المركزي للسطح الأقصى بسرعة 10 مم/ثانية - 40 مم/ثانية، وامسكها لمدة 5 ثوانٍ. لا تنفجر البطارية أو تحترق كما هو مؤهل.



• بالنسبة للبطاريات الأسطوانية، يجب أن يكون المحور الطولي لثقب البطارية موازيًا للوحتين لجهاز البثق

   أما بالنسبة للبطارية المربعة والناعمة، فقم بثقب البطارية فقط في الجزء الأوسط من الجانب العريض.



2. بالنسبة للبطارية من نوع العملة المعدنية أو نوع الزر، قم بالثقب بطريقة تجعل المستويين العلوي والسفلي للبطارية متوازيين مع اللوحة.



  قم بثقب 3 بطاريات خلية واحدة على الأقل بالتناوب من الاتجاه العمودي على لوحة البطارية، باستخدام إبرة فولاذية مقاومة للحرارة العالية يبلغ قطرها 6 مم ~ 10 مم (زاوية المخروط لطرف الإبرة هي 45 درجة ~ 60 درجة. سطح الإبرة أملس، لا يوجد صدأ أو طبقة أكسدة أو تلوث زيتي. راقب لمدة ساعة.



المعايير:



GB/T 31485-2015 متطلبات السلامة وطرق الاختبار لبطاريات الطاقة للسيارات الكهربائية

GB/T 31485-2015 متطلبات السلامة وطرق الاختبار لبطاريات الطاقة للسيارات الكهربائية

GB/T 31241-2014 متطلبات السلامة لبطارية أيون الليثيوم وحزمة البطاريات للمنتجات الإلكترونية المحمولة

UN38.3(2012) توصيات بشأن نقل البضائع الخطرة - دليل الاختبار والمعايير الجزء 3

IEC62133 متطلبات السلامة للبطارية وبطارية التخزين ذات القلويات

أو إلكتروليتات غير حمضية

بطارية ليثيوم أيون QC/T743-201X للسيارات الكهربائية

GB/T 8897.4-2008 الجزء الرابع من متطلبات السلامة الأساسية للبطاريات الليثيوم

GB/T 21966-2008 متطلبات السلامة لبطاريات الليثيوم الأساسية والبطاريات أثناء النقل

YD 1268-2003 متطلبات السلامة وطرق الاختبار للبطاريات الليثيوم وأجهزة الشحن لأجهزة الاتصالات المحمولة

GB/T 19521.11-2005 قانون السلامة لفحص الخصائص الخطرة لبطاريات الليثيوم

YDB 032-2009 مجموعة بطاريات ليثيوم أيون احتياطية للاتصالات

معيار بطارية الليثيوم UL 1642:2012

UL 2054: 2012 بطارية تخزين منزلية وتجارية

IEC 62281: 2004 متطلبات السلامة للبطارية الأساسية الليثيوم وحزمة البطاريات أثناء النقل



هيكل الآلة: يتكون من جزأين، جزء القيادة على اليسار، وجزء الاختبار على اليمين.

مادة الصندوق الداخلي: صفيحة من الفولاذ المقاوم للصدأ مع تفلون، مقاومة قوية للتآكل وأداء مثبط للهب، سمك 1.5 مم

مادة الصندوق الخارجي: طلاء الموقد البارد، سمك 1.5 مم

حجم نافذة المراقبة: 200 × 200 مم، نافذة مراقبة من الزجاج المقوى بثلاث طبقات، مصباح مدمج عالي السطوع لتوفير الطاقة

مخرج الهواء: الجزء الخلفي من جسم الصندوق مزود بمروحة عادم وواجهة قناة عادم مخصصة يبلغ قطرها 120 مم. قم بتوصيل المروحة وستبدأ في العمل على الفور

صندوق الباب: باب واحد يفتح على اليسار

مفتاح الباب: قم بتشغيل مفتاح عتبة إيقاف التشغيل للتأكد من عدم وجود عملية خاطئة

وظيفة تخفيف الضغط وتنفيس الانفجار: الجزء الخلفي من جسم الصندوق مزود بباب انفجار. عند ثقب البطارية أو الضغط عليها يؤدي ذلك إلى انفجارها، ويصبح الضغط داخل الصندوق كبيرًا جدًا. يمكن فتح باب الانفجار تلقائيًا وتخفيف الضغط بالداخل، مما يقلل من تأثير الضغط على باب الصندوق.

التركيب: مجموعة واحدة من تركيبات الثقب

العجلات: هناك أربع عجلات عالمية في الجزء السفلي من المعدات، والتي يمكن أن تتحرك بحرية



صورة لخصائص هيكل معدات تخفيف الضغط



تالمعلمة الفنية من المعدات

   وضع القيادة: الدفع الهيدروليكي

   اتجاه الضغط: بالنسبة للبطاريات الأسطوانية، يجب أن يكون المحور الطولي لثقب البطارية موازيًا للوحتين لجهاز البثق

   أما بالنسبة للبطارية المربعة والناعمة، فقم بثقب البطارية فقط في الجزء الأوسط من الجانب العريض.

   أما بالنسبة للبطارية من نوع العملة المعدنية أو نوع الزر، فاخترقها بطريقة تجعل المستويين العلوي والسفلي

   من البطارية متوازية مع اللوحة.



   يتم اختبار العينة الواحدة عن طريق الثقب مرة واحدة فقط

   نطاق الضغط الأقصى: 1 كيلو نيوتن ~ 20 كيلو نيوتن

   تحويل الوحدات:كجم، نيوتن، رطل

   مساحة الاختبار الفعالة: 500*500*500 مم (الطول*العرض*الارتفاع)

   ضربة الإبرة: 500 مم

   وظيفة التأخير: 0-9999 (يمكن ضبط H/M/S بشكل تعسفي وضبط وقت الاختبار)

   طريقة التثبيت: التثبيت اليدوي

   حجم الماكينة: 1400*800*1900 مم (عرض*ارتفاع*طول)

   مصدر الطاقة: تيار متردد 380 فولت، 50~60 هرتز، 10 أمبير

   القوة: 3.8 كيلو وات

   الوزن: حوالي 300 كجم



مواصفات التصميم للمكونات الرئيسية للمعدات

 مخطط التحكم: التحكم في المستشعرات، وتوفير مفتاح سفر استجابة الحلقة المغلقة، وتفسير إشارة خرج المستشعر

 المستشعر: احسب ضربة الإبرة والسرعة الخطية عن طريق إشارة النبضة

 محطة الضغط الهيدروليكية: توفر ضغطًا ثابتًا ومصدر طاقة بسرعة متغيرة. يوفر المحرك عالي الطاقة والمضخة عالية الجودة المحلية خرجًا مستقرًا. يوفر صمام الفائض وصمام الملف اللولبي وصمام تخفيف الضغط طاقة متغيرة السرعة

 القسم الميكانيكي: الفولاذ الكربوني عالي الأداء المطلي بالكروم يشكل قسمين رئيسيين لدعم ناقل الحركة، رحلة الاختبار: 500 مم؛



نظام حماية السلامة

1. حماية من الجهد الزائد: يحتوي المستشعر على نطاق ضغط مدمج، والذي يمكنه منع تلف المستشعر ومحرك القيادة بشكل فعال بسبب الضغط الزائد

2. مفتاح حماية فقدان الطور ومقاومة الطور

3. حماية حدود السفر

4. حماية الصمامات الكهربائية من التيار الزائد

5. حماية من الحمل الزائد



سحالة الخدمة:

1. درجة الحرارة المحيطة: 25±5 درجة مئوية

2. حالة مصدر الطاقة: مصدر كهربائي ثلاثي الطور بأربعة أسلاك
