يستخدم بشكل أساسي لاختبار المقاومة الحرارية للموصلات الحرارية الرقيقة والمواد العازلة الكهربائية الصلبة والشحم الحراري والراتنج والمطاط وبورسلين أكسيد البريليوم وبورسلين الألومينا وغيرها من المواد، بالإضافة إلى مقاومة الحرارة التلامسية عند الواجهة الصلبة والتوصيل الحراري للمواد. مادة الكشف عبارة عن ورقة صلبة، ويمكن الكشف عن مادة الحالة المسحوقة ومادة المعجون عن طريق إضافة إطار.
معايير مرجعية للأجهزة: MIL-I-49456A (صفائح عازلة، راتينج موصل للحرارة، مقوى بألياف زجاجية موصلة للحرارة)؛ GB 5598 (طريقة قياس التوصيل الحراري لبورسلين أكسيد البريليوم)؛ ASTM D5470-2012 (معايير اختبار أداء نقل الحرارة لمادة عازلة كهربائية صلبة موصلة للحرارة رقيقة)، إلخ.

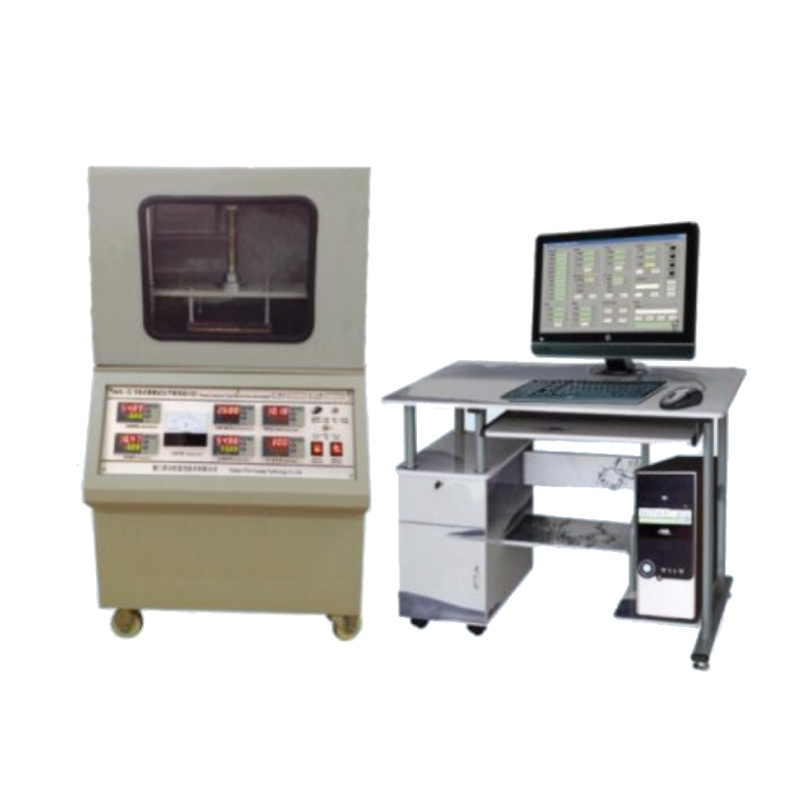

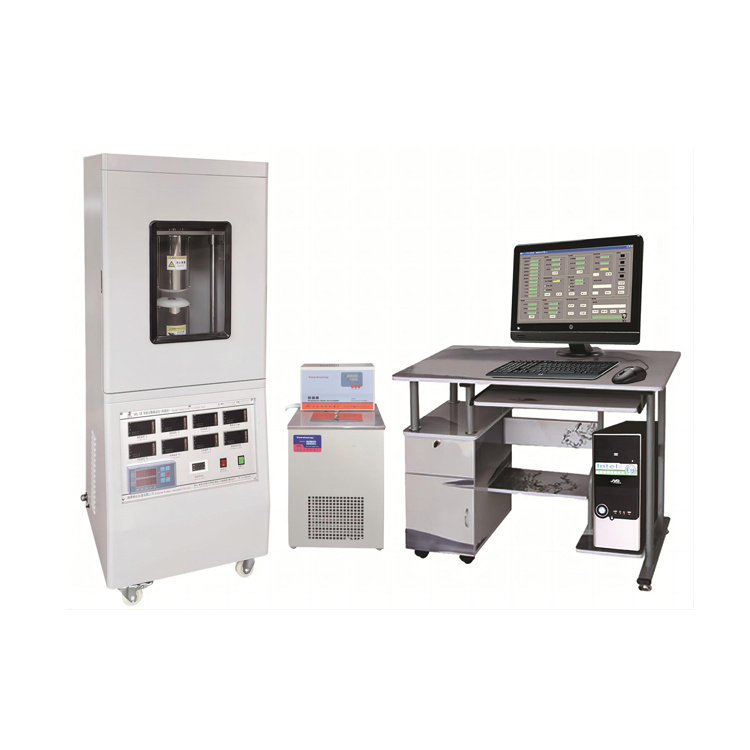

ميزات جهاز اختبار التوصيل الحراري: يستخدم محرك سيرفو للتحكم في الضغط التلقائي الدقيق وجهاز قياس السُمك التلقائي، وهو متصل بالكمبيوتر لتحقيق التحكم التلقائي. يعتمد الجهاز على اكتشاف تدرج درجة الحرارة بست نقاط، مما يحسن دقة الاختبار. يمكنه اكتشاف منحنيات المقاومة الحرارية تحت ضغوط مختلفة، واعتماد نماذج رياضية محسّنة لقياس معلمات متعددة مثل التوصيل الحراري والمقاومة الحرارية للمواد ومقاومة الحرارة التلامسية عند الواجهات.
يستخدم على نطاق واسع في تحليل الموصلية الحرارية واختبار المواد في الكليات والجامعات ومعاهد البحوث وأقسام فحص الجودة ومصانع الإنتاج.
مقدمة:
يستخدم بشكل أساسي لاختبار المقاومة الحرارية للموصلات الحرارية الرقيقة والمواد العازلة الكهربائية الصلبة والشحم الحراري والراتنج والمطاط وبورسلين أكسيد البريليوم وبورسلين الألومينا وغيرها من المواد، بالإضافة إلى مقاومة الحرارة التلامسية عند الواجهة الصلبة والتوصيل الحراري للمواد. مادة الكشف عبارة عن ورقة صلبة، ويمكن الكشف عن مادة الحالة المسحوقة ومادة المعجون عن طريق إضافة إطار.
معايير مرجعية للأجهزة: MIL-I-49456A (صفائح عازلة، راتينج موصل للحرارة، مقوى بألياف زجاجية موصلة للحرارة)؛ GB 5598 (طريقة قياس التوصيل الحراري لبورسلين أكسيد البريليوم)؛ ASTM D5470-2012 (معايير اختبار أداء نقل الحرارة لمادة عازلة كهربائية صلبة موصلة للحرارة رقيقة)، إلخ.
ميزات جهاز اختبار التوصيل الحراري: يستخدم محرك سيرفو للتحكم في الضغط التلقائي الدقيق وجهاز قياس السُمك التلقائي، وهو متصل بالكمبيوتر لتحقيق التحكم التلقائي. يعتمد الجهاز على اكتشاف تدرج درجة الحرارة بست نقاط، مما يحسن دقة الاختبار. يمكنه اكتشاف منحنيات المقاومة الحرارية تحت ضغوط مختلفة، واعتماد نماذج رياضية محسّنة لقياس معلمات متعددة مثل التوصيل الحراري والمقاومة الحرارية للمواد ومقاومة الحرارة التلامسية عند الواجهات.
يستخدم على نطاق واسع في تحليل الموصلية الحرارية واختبار المواد في الكليات والجامعات ومعاهد البحوث وأقسام فحص الجودة ومصانع الإنتاج.
المعايير الفنية الرئيسية:
|
حجم العينة |
Φ30mm أو 20x20mm (التكوين القياسي). |
|
سمك العينة |
0.001-50 مم (التكوين القياسي)، السمك النموذجي: 0.02-20 مم. |
|
عمود حراري نطاق التحكم في درجة الحرارة |
درجة حرارة الغرفة: -100 درجة مئوية (التكوين القياسي)، درجة حرارة الغرفة : -299.99 درجة مئوية، دقة التحكم في درجة الحرارة: 0.01 درجة مئوية. |
|
نطاق التحكم في درجة الحرارة من القطب البارد |
0-99.00 درجة مئوية، دقة التحكم في درجة الحرارة 0.01 درجة مئوية. |
|
نطاق اختبار التوصيل الحراري |
0.01～50 واط/متر مكعب، 1～300 واط/متر مكعب، يقوم الكمبيوتر بالتبديل تلقائيًا بين النطاقات. |
|
نطاق اختبار المقاومة الحرارية |
0.05～0.000005م2.ك/وات. |
|
نطاق قياس الضغط |
0~1000N، يتم التحكم فيه بواسطة محرك سيرفو، ويمكنه ضبط قيمة ضغط الضغط بدقة، ودقة التحكم هي 1N. |
|
قياس الإزاحة يتراوح |
0~50.00مم الدقة 0.1 ميكرومتر. |
|
عدد العينات |
قطعة واحدة (قطع متعددة من الفيلم). |
|
دقة الاختبار |
أفضل من 3%. |
|
الأساليب التجريبية |
12. اختبار المقاومة الحرارية للعينات تحت ضغوط مختلفة، اختبار التوصيل الحراري للمواد، اختبار المقاومة الحرارية للتلامس. 13. اختبار آلي بالكمبيوتر، وتحقيق طباعة البيانات. |
|
مزود الطاقة |
220 فولت؛ 50 هرتز؛ 500 واط. |
مواد الاختبار النموذجية:
◆المادة المعدنية والفولاذ المقاوم للصدأ.
◆الشحم الحراري.
◆وسادة سيليكون موصلة للحرارة.
◆البلاستيك الهندسي الموصل للحرارة.
◆شريط حراري (العينة رقيقة جدًا ولزجة، من الصعب عمل عينة واحدة منتظمة، يتم تثبيت جانب واحد بالبلاستيك الشفاف ويتم تثبيت الجانب الآخر بالورق).
◆ركيزة من الألومنيوم، صفائح نحاسية مغلفة.
◆زجاج الكوارتز والسيراميك المركب.
◆رغوة النحاس، ورق الجرافيت، صفائح الجرافيت وغيرها من المواد الجديدة.
