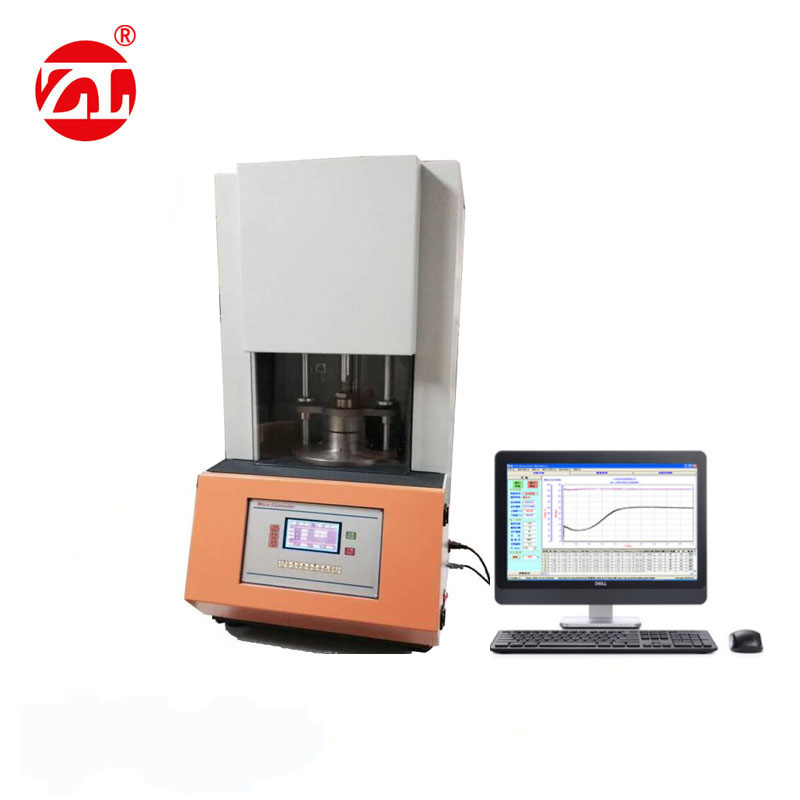

يعتمد على التحكم في الكمبيوتر الدقيق أحادي الشريحة، والذي يتضمن: المضيف، وقياس درجة الحرارة، والتحكم في درجة الحرارة، وجمع البيانات ومعالجتها، وأجهزة الاستشعار والسلاسل الكهربائية والمكونات الأخرى. تتكون دائرة القياس والتحكم في درجة الحرارة من وحدة تحكم في درجة الحرارة، ومقاومة بلاتينية، وسخان، والتي يمكنها تتبع التغييرات في الشبكة ودرجة الحرارة المحيطة تلقائيًا، وتصحيح معلمات PID تلقائيًا لتحقيق التحكم السريع والدقيق في درجة الحرارة. يكمل نظام جمع البيانات والتشابك الكهروميكانيكي الكشف التلقائي عن إشارة عزم الدوران أثناء عملية الفلكنة المطاطية، والعرض التلقائي في الوقت الفعلي لدرجة الحرارة والقيمة المحددة. بعد اكتمال الفلكنة، سيتم معالجة وحساب وطباعة منحنى الفلكنة ومعلمات العملية تلقائيًا. عرض وقت الفلكنة، شعلة طاقة الفلكنة.
سمات:
يعتمد على التحكم في الكمبيوتر الدقيق أحادي الشريحة، والذي يتضمن: المضيف، وقياس درجة الحرارة، والتحكم في درجة الحرارة، وجمع البيانات ومعالجتها، وأجهزة الاستشعار والسلاسل الكهربائية والمكونات الأخرى. تتكون دائرة القياس والتحكم في درجة الحرارة من وحدة تحكم في درجة الحرارة، ومقاومة بلاتينية، وسخان، والتي يمكنها تتبع التغييرات في الشبكة ودرجة الحرارة المحيطة تلقائيًا، وتصحيح معلمات PID تلقائيًا لتحقيق التحكم السريع والدقيق في درجة الحرارة. يكمل نظام جمع البيانات والتشابك الكهروميكانيكي الكشف التلقائي عن إشارة عزم الدوران أثناء عملية الفلكنة المطاطية، والعرض التلقائي في الوقت الفعلي لدرجة الحرارة والقيمة المحددة. بعد اكتمال الفلكنة، سيتم معالجة وحساب وطباعة منحنى الفلكنة ومعلمات العملية تلقائيًا. عرض وقت الفلكنة، شعلة طاقة الفلكنة.
الالتزام بالمعيار:
GB/T 16584 ASTM D5289 ISO6502
أنماط الاختبار هي:
1. منحنى درجة الحرارة للقوالب العلوية والسفلية،
2. منحنى عزم المعالجة S
3. منحنى عزم الدوران اللزج المرن S”
4. منحنى عزم الدوران الكامل S*
منحنى نسبة اللزوجة المرنة tanδ 5.50
6. منحنى زاوية الطور δ
الرغوة:
الميزة الرئيسية:
1.يمكن تغيير وقت الاختبار بشكل تعسفي في منتصف الاختبار.
2. يتوقف الاختبار ويتم فتح القالب تلقائيًا.
3.يمكن ضبط كافة الرسومات بوحدات مختلفة (Ib-in، kg-cm، Nm، dN-m).
4. يدعم البرنامج اللغة الصينية المعقدة، والصينية المبسطة، واللغة الإنجليزية.
5. سهل التشغيل، يمكن للمستخدمين الاختبار والحفظ تلقائيًا دون لمس الكمبيوتر.
6. تتضمن كل واجهة تحكم منحنيات وإحداثيات وألوان خلفية يمكن ضبطها بحرية.
7.يمكن مقارنة منحنيات الفلكنة الموجودة مع إمكانية التكرار أو الاختلاف في نفس الوقت أو بشكل منفصل، ويمكن ضبط ألوان مختلفة لكل منحنى لتسهيل المقارنة.
8. تحتوي بيانات الاختبار على مجموعة متنوعة من وظائف الاستعلام، والتي يمكن البحث فيها وفقًا للوقت والتاريخ واسم المطاط والوردية والمشغل ودرجة حرارة الاختبار وظروف الاختبار الأخرى.
9. يتم تخزين بيانات الاختبار في شكل قاعدة بيانات، مع طرق تصدير البيانات المتعددة، والتصدير إلى PDF وEXCEL ووظائف المستندات الأخرى.
10.يحتوي على قيم مؤهلة الحد العلوي والسفلي في التقرير المحدد، ويقوم البرنامج تلقائيًا بالحكم على ما إذا كان مؤهلاً أم لا.
11.يمكن طباعة رسومات مختلفة على تقرير في نفس الوقت.
12. وظيفة الكشف التلقائي للبرمجيات والأجهزة، وسهولة الصيانة والإصلاح.
13. عدد عينات البيانات مرتفع، ولن يتم تفويت أي بيانات مهمة.
14. نظام التحكم في درجة الحرارة عالي الدقة لضمان الاستقرار وسرعة استعادة درجة الحرارة.
15. يتم اعتماد هيكل العجلة الثابتة اللامركزية لتوفير زاوية قص مستقرة للغاية وضمان دقة الاختبار.
16. يتم تثبيت مستشعر عزم الدوران عالي الدقة بالقرب من القالب العلوي، ويقوم تجويف القالب العلوي بقياس عزم الدوران، وقيمة عزم الدوران دقيقة ومستقرة.
المعايير الفنية:
|
1. التحكم في درجة الحرارة |
التحكم في الكمبيوتر عبر الإنترنت. PID SSR |
|
2. نطاق التحكم |
درجة حرارة الغرفة – 200 درجة مئوية إعداد الكمبيوتر |
|
3. الحد الأدنى للعرض |
0.1 درجة مئوية |
|
4. خطأ درجة الحرارة |
±0.3 درجة مئوية |
|
5. معدل التسخين |
30 درجة مئوية إلى 180 درجة مئوية أقل من 8 دقائق |
|
6. نطاق عزم الدوران |
0–20 ميل بحري |
|
7. قراءة الحد الأدنى لعزم الدوران |
0.001 نيوتن متر |
|
8. نطاق قوة الرغوة |
0–1000كجم |
|
9. وحدة القوة |
كجم رطل نيوتن ديسيلتر |
|
10. الحد الأدنى لقراءة قيمة القوة |
0.01كجم |
|
11. زاوية التأرجح |
±0.5 درجة مئوية، ±1 درجة مئوية، ±2 درجة مئوية (الزاوية القياسية 1 درجة) |
|
12. تردد التذبذب |
100 دورة/دقيقة (1.66 هرتز) |
|
13. ضغط الهواء |
4 كجم، يتم توفيرها من قبل العميل |
|
14. طريقة الاتصال |
منفذ COM |
|
15. مصدر الطاقة |
تيار متردد 220 فولت 50/60 هرتز 5 أمبير |
متطلبات تركيب المعدات:
موقع التثبيت:
الأرض مستوية وجيدة التهوية ولا يوجد اهتزاز قوي حول المعدات ولا يوجد مجال كهرومغناطيسي قوي حول المعدات ولا توجد مواد قابلة للاشتعال أو الانفجار أو التآكل أو الغبار حول المعدات ويتم تخصيص مساحة مناسبة للاستخدام والصيانة حول المعدات كما هو موضح في الشكل أدناه
أ: لا يقل عن 10 سم ب: لا يقل عن 60 سم ج: لا يقل عن 60 سم
شروط إمداد الطاقة:
مصدر الطاقة: تيار متردد 220 فولت سلكين + سلك أرضي واقي
نطاق تذبذب الجهد المسموح به: تيار متردد (220±10%) فولت
نطاق التذبذب المسموح به للتردد: (50±0.5) هرتز
مقاومة التأريض لسلك التأريض الواقي أقل من 4Ω
سعة الطاقة: الحد الأقصى للطاقة هو تقريبًا.
يجب تكوين مفتاح هواء أو طاقة بسعة مناسبة للمعدات في موقع التثبيت، ويجب استخدام هذا المفتاح بشكل مستقل لهذه المعدات
متطلبات إمدادات الغاز:
على الأقل مصدر هواء واحد يزيد وزنه عن 6 كجم.
متطلبات بيئة التخزين
عندما لا تعمل المعدات، يجب الحفاظ على درجة الحرارة المحيطة في حدود 5 درجات مئوية إلى +30 درجة مئوية
