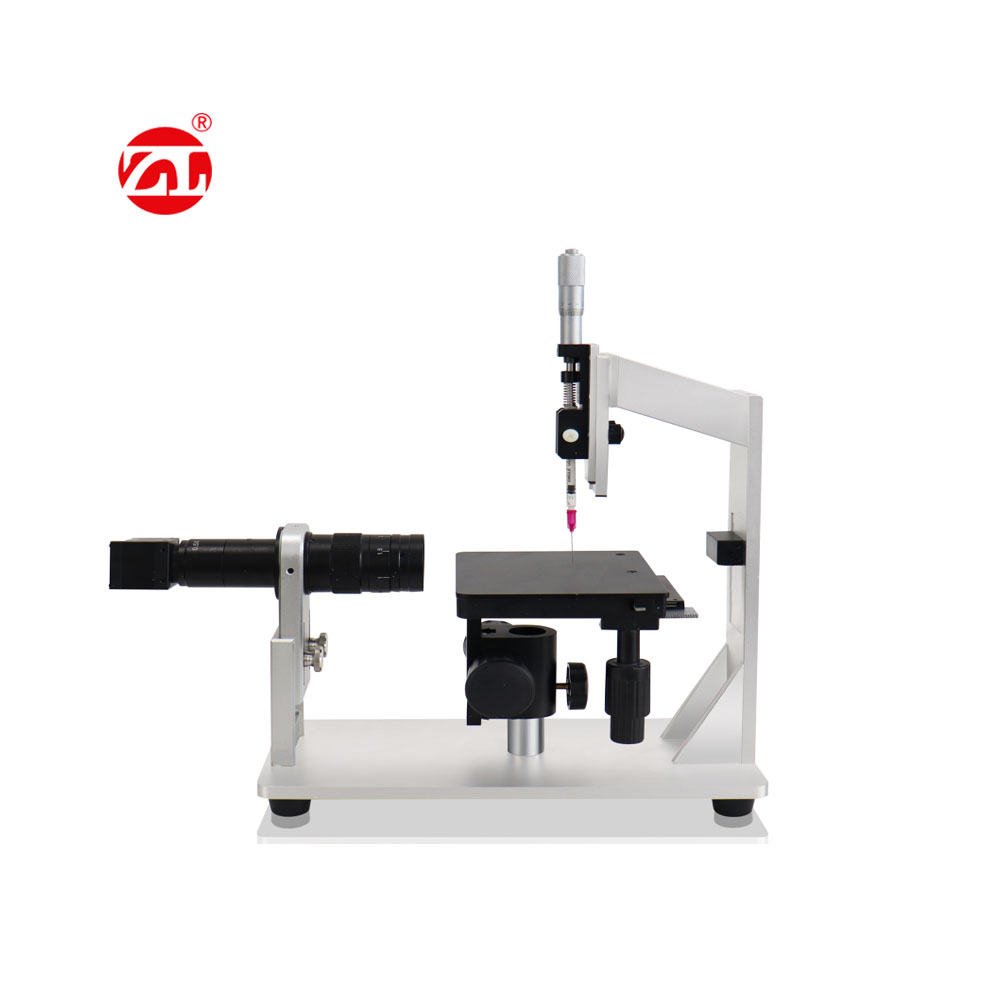

جهاز تحليل زاوية الاتصال ZL-2823A

ملخص:

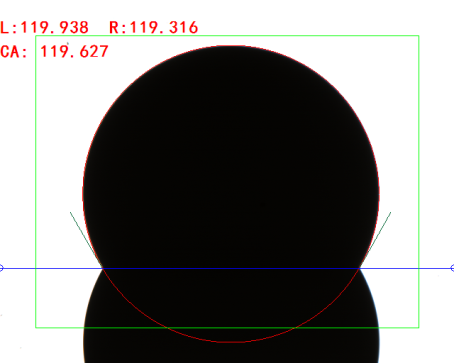

زاوية التلامس هي الزاوية θ بين الخط المماس لواجهة الغاز والسائل عند تقاطع المراحل الغازية والسائلة والصلبة، والخط المماس على جانب السائل وخط الوصلة الصلبة-السائلة.

يستخدم جهاز قياس زاوية التلامس الأساسي ZL-2823A مبدأ التصوير البصري لقياس زاوية التلامس السطحي وقابلية البلل وطاقة السطح والخصائص الأخرى للعينة عن طريق تحديد ملف تعريف الصورة، وهو فعال من حيث التكلفة وشامل للغاية، ويمكنه تلبية قياس قابلية البلل لسطح العينة التقليدي.

طلب:

يتم استخدام قياس زاوية التلامس في مجموعة واسعة من الصناعات وأصبح أداة مهمة لتقييم خصائص السطح في مجالات مثل تصنيع الهواتف المحمولة، وتصنيع الزجاج، ومعالجة الأسطح، وبحوث المواد، والهندسة الكيميائية والكيميائية، وتصنيع أشباه الموصلات، والطلاءات والأحبار، والدوائر الإلكترونية، والمنسوجات والألياف، والتطبيقات الطبية والبيولوجية.

1. انتشار، اختراق، امتصاص وسلوكيات ترطيب أخرى للسوائل على الأسطح الصلبة، قياس زاوية التلامس الثابتة بطريقة سقوط المقعد؛
2. قياس الزاوية الأمامية، الزاوية الخلفية، زاوية التلامس الهستيريسيس، زاوية التدحرج، قياس زاوية التلامس الديناميكية للمواد على الأسطح الصلبة؛

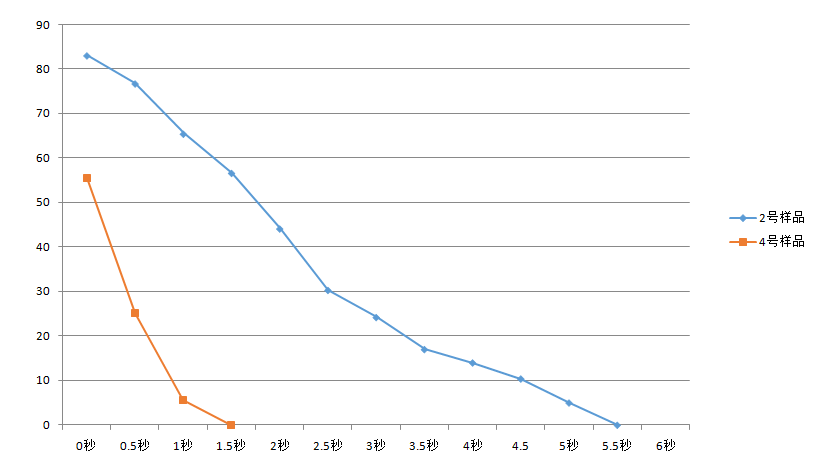

3. دراسة مستمرة في الوقت الحقيقي وتسجيل عملية المواد الماصة، وتحليل منحنى تغير زاوية التلامس مع الوقت؛
4. قياس زاوية التلامس لمختلف المواد الخاصة، مثل المساحيق، والأسطح المنحنية، والعينات شديدة الكراهية للماء/شديدة المحبة للماء؛
5. اختبار زاوية التلامس للمواد المغمورة في السوائل بطريقة القطرة المرفقة؛
6. طريقة القطرة المعلقة لقياس التوتر السطحي ومكوناته القطبية والتشتتية للسوائل المختلفة؛
7. حساب الطاقة الحرة السطحية (طاقة السطح الحرة) للمواد الصلبة وتحليل مكوناتها القطبية والمشتتة؛

تحليل التصاق السوائل على الأسطح الصلبة وتقييم تجانس ونظافة الأسطح الصلبة.

مبدأ:

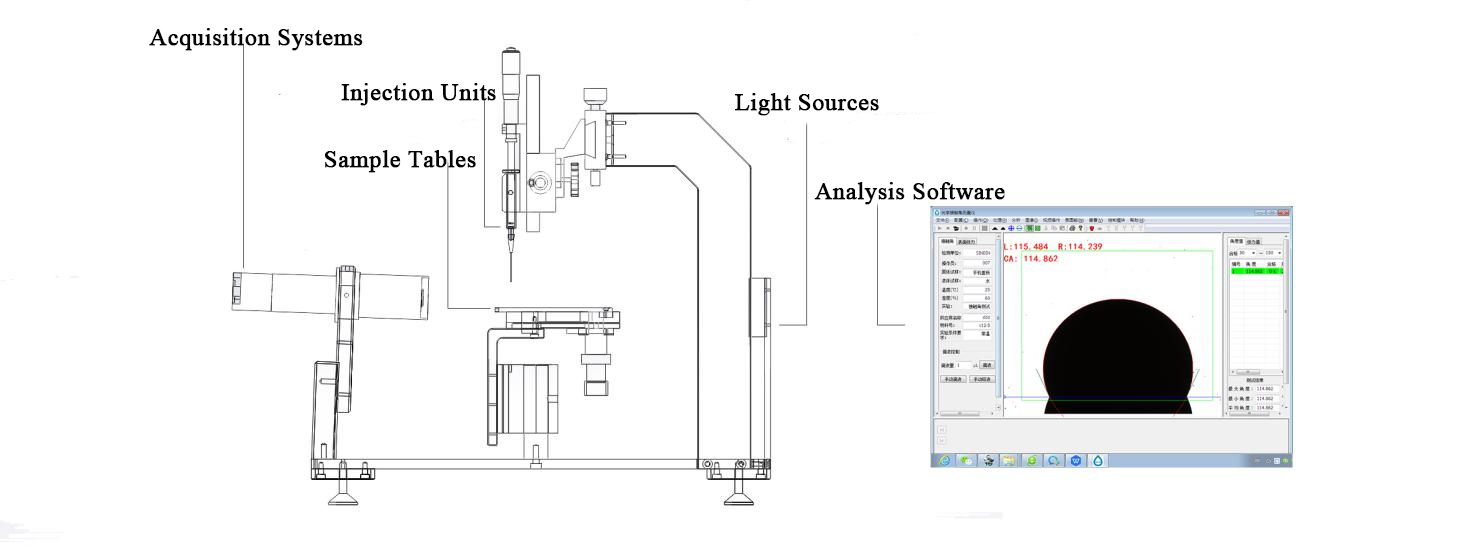

كما هو موضح أعلاه، تتكون أداة قياس زاوية الاتصال بشكل أساسي من خمسة أجزاء رئيسية: مصدر الضوء، وحدة الحقن، جداول العينات، أنظمة الاستحواذ وبرامج التحليل، يعتمد الجهاز على مبدأ التصوير البصري.

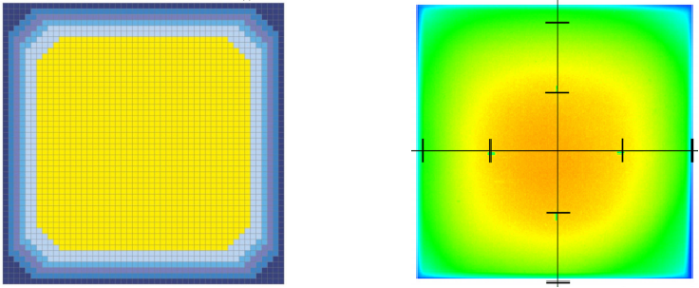

مصدر الضوء تم تصميمه باستخدام ضوء LED بارد كثيف للحصول على إضاءة موحدة وتنظيف الصورة وعمر طويل؛

ال وحدة الحقن يعتمد على مقبض تغذية يدوي صغير، مع قطرات مستقرة ودقة عالية؛

تهو جداول العينة يعتمد على منصة تعديل يدوية ثلاثية الأبعاد، تشغيل مرن، تحديد المواقع بدقة، يمكن تخصيص مرحلة العينة وفقًا لحجم العينة الفعلي

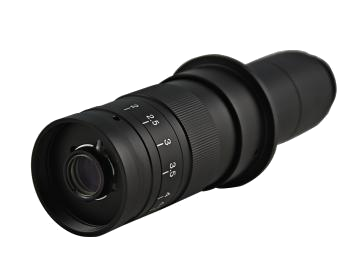

نظام الاستحواذ يعتمد على كاميرا CCD مستوردة بالأبيض والأسود، مع تصوير مستقر، وصور واضحة وواقعية، والعدسة تعتمد على تكوين مستورد من الدرجة الصناعية الألمانية، قابل للتعديل من تكبير 0.7 إلى 4.5 مرات، بدون تشويه أو تشوه في التصوير؛

ال برنامج تحليل قوية، مع القدرة على التركيب التلقائي بمفتاح واحد، مع أكثر طرق التركيب الدولية تقدمًا، لتلبية التركيب الدقيق لأشكال القطرات المختلفة؛

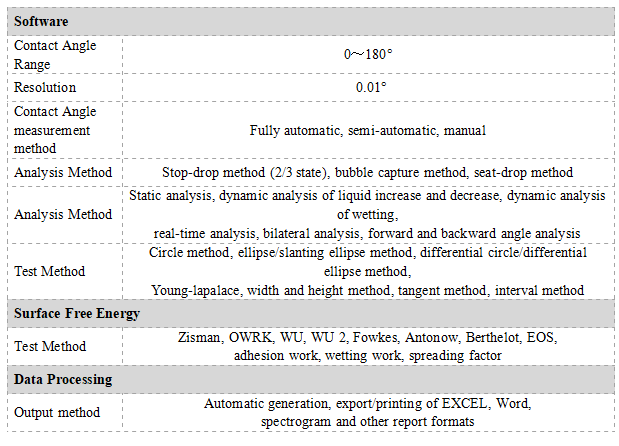

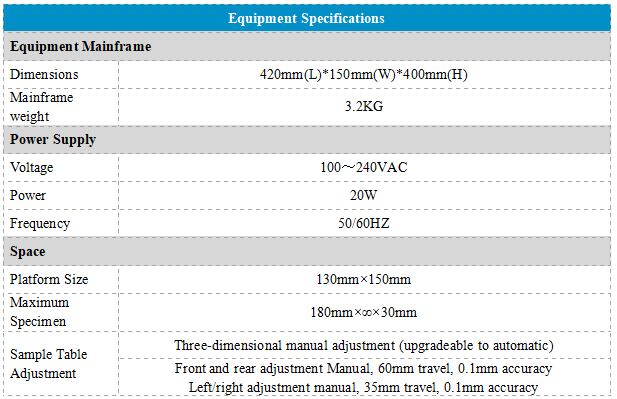

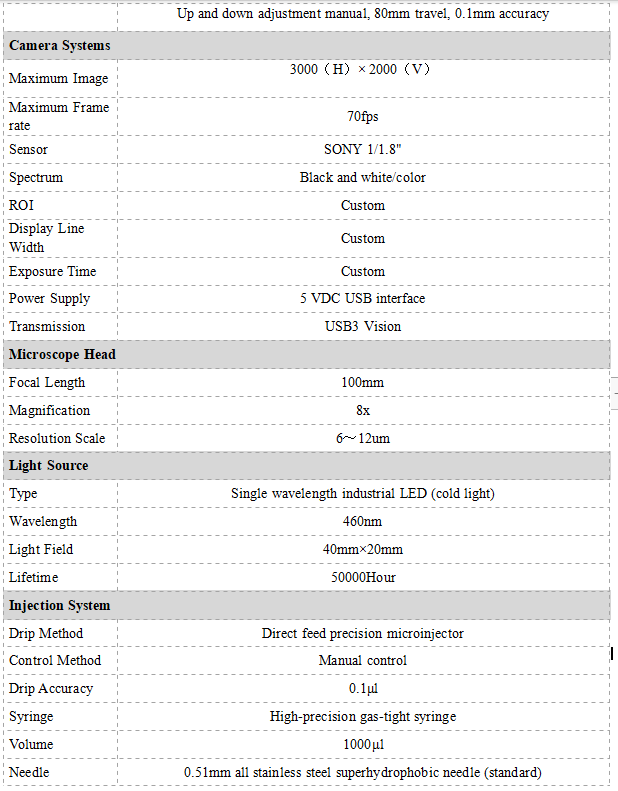

تحديد:

الاتفاق القياسي:

1.GB/T 24368-2009 (الكشف عن الملوثات الكارهة للماء على سطح الزجاج)؛

2.SY/T5153-2007 (طريقة تحديد قابلية صخور الخزان للبلل)؛

3.ASTM D 724-99 (2003) (طريقة اختبار قابلية سطح الورق للبلل)

4.ASTM D5946-2004 (قياس زاوية التلامس بين الفيلم البلاستيكي والماء)

5. ISO 15989 (قياس زاوية تماس الماء للأغشية البلاستيكية والأغشية الرقيقة المعالجة بالكورونا)؛
